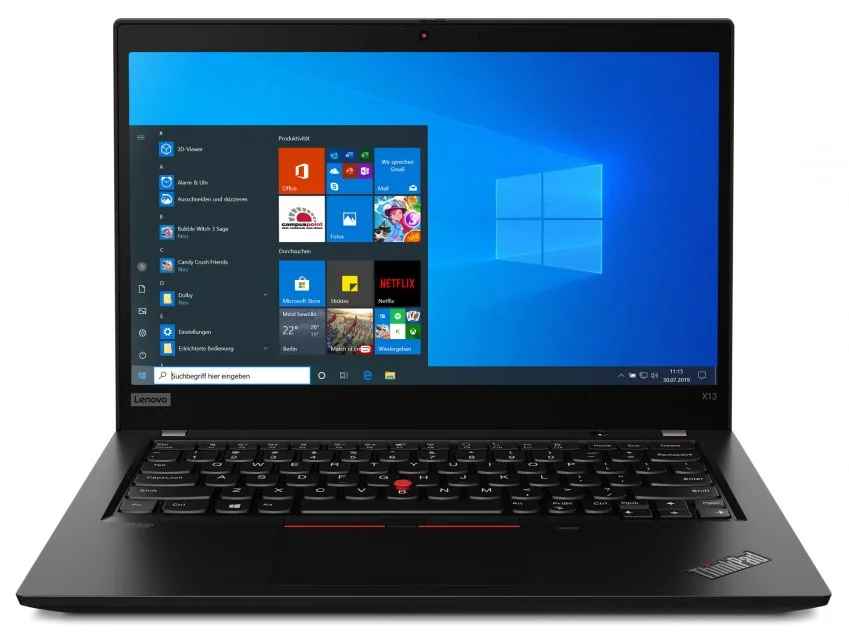

Lenovo ThinkPad X13 o oznaczeniu kodowym 20T20033GE należy do segmentu kompaktowych laptopów biznesowych, w których miniaturyzacja konstrukcji wymusza gęste upakowanie podzespołów na płycie głównej. W codziennej eksploatacji mobilnej sprzęt ten narażony jest na specyficzne naprężenia mechaniczne, wahania temperatur oraz obciążenia układów zasilania. Zrozumienie architektury tego modelu oraz zachodzących w nim procesów pozwala precyzyjnie zidentyfikować źródło nieprawidłowości, gdy urządzenie odmawia posłuszeństwa, nie reaguje na włącznik lub wykazuje niestabilność pod obciążeniem.
Charakterystyka objawów i specyfika usterkowości w modelu ThinkPad X13
W modelu ThinkPad X13 pierwszej generacji (wariant 20T20033GE) usterki manifestują się najczęściej w postaci problemów z procedurą startową, ładowaniem akumulatora lub nieprawidłowym transferem sygnału wideo. Do najczęściej obserwowanych objawów należą:
- Brak reakcji na przycisk zasilania przy jednoczesnym braku świecenia diody sygnalizacyjnej w porcie USB typu C.
- Cykliczny restart urządzenia na etapie wyświetlania logo startowego (tzw. bootloop), uniemożliwiający inicjalizację systemu operacyjnego.
- Komunikat o błędzie autoryzacji zasilacza lub powolne ładowanie mimo zastosowania sprawnego zasilacza o odpowiedniej mocy.
- Wyłączanie się komputera pod wpływem nagłego wzrostu obciążenia obliczeniowego lub podczas poruszenia pokrywą matrycy.
- Brak obrazu na wbudowanym ekranie przy działającym podświetleniu klawiatury i słyszalnej pracy wentylatora (brak przejścia procedury POST, czyli testu sprawności podzespołów przed załadowaniem systemu).
- Zanik połączenia z urządzeniami peryferyjnymi podłączanymi przez interfejs Thunderbolt lub uniwersalny port dokujący.
Kompaktowa obudowa wykonana ze stopów magnezu i tworzyw sztucznych wzmacnianych włóknem węglowym zapewnia sztywność zewnętrzną, jednak wewnętrzne punkty podparcia płyty głównej podlegają mikrodrganiom. W połączeniu ze zintegrowaną pamięcią RAM oraz kontrolerami dużej gęstości, objawy te mogą wskazywać na awarię zarówno w warstwie logicznej, jak i na poziomie fizycznych uszkodzeń połączeń BGA (połączeń lutowanych w postaci siatki mikrokulek pod układami scalonymi).
Architektura płyty głównej i główne punkty awaryjności
Wariant 20T20033GE oparty jest na platformie ze zintegrowaną pamięcią operacyjną oraz rozbudowanym blokiem zasilania Power Delivery (standardzie negocjacji wyższego napięcia i prądu przez port USB-C). Analiza schematów ideowych oraz pomiary laboratoryjne wskazują kilka newralgicznych punktów tej konstrukcji.
Pierwszym wrażliwym obszarem jest sekcja wejściowa zasilania. Porty USB-C oraz kontrolery Power Delivery odpowiadają za negocjację napięcia zasilania. W wyniku przepięć w sieci elektroenergetycznej, uszkodzeń przewodów zasilających lub zmęczenia materiałowego gniazd przylutowanych bezpośrednio do laminatu, dochodzi do przebicia tranzystorów MOSFET (polowych tranzystorów z izolowaną bramką pełniących rolę kluczy elektronicznych). Skutkuje to zwarciem do masy na głównej linii zasilania, co całkowicie odcina zasilanie reszty płyty głównej w celu ochrony procesora.
Drugim punktem podatnym na degradację jest sekcja pamięci LPDDR4x wlutowanej bezpośrednio w płytę główną (ang. soldered memory). W ThinkPadzie X13 brak jest tradycyjnych gniazd SODIMM (slotów na moduły pamięci RAM). Kości pamięci rozmieszczone są w bezpośrednim sąsiedztwie procesora. Wstrząsy mechaniczne oraz długotrwałe oddziaływanie wysokiej temperatury mogą prowadzić do mikropęknięć w strukturze kulek lutowniczych pod kośćmi RAM lub uszkodzenia samej struktury krzemowej. Objawia się to losowymi błędami pamięci, zrzutami pamięci (błędami zatrzymania systemu) lub brakiem obrazu z kodem dźwiękowym informującym o błędzie inicjalizacji pamięci operacyjnej.
Trzeci newralgiczny element to układ wbudowanego kontrolera KBC (ang. Keyboard Controller / Embedded Controller) oraz współpracująca z nim pamięć flash SPI (szeregowa pamięć przechowująca kod BIOS/UEFI oraz oprogramowanie układowe kontrolera wbudowanego). Błędy w integralności wsadu pamięci lub uszkodzenie kontrolera KBC prowadzą do całkowitej blokady procedury startowej, nieprawidłowej pracy wentylatora (obroty na maksymalnym poziomie) bądź braku reakcji na czujnik otwarcia klapy matrycy (hallotron).
Czwartym obszarem jest układ chłodzenia w relacji do procesora. Ze względu na niewielką grubość radiatora i wentylatora promieniowego, kanały termiczne ulegają relatywnie szybkiemu zapyleniu. Zeschnięcie pasty termoprzewodzącej o wysokiej lepkości powoduje zjawisko dławienia termicznego (ang. thermal throttling, czyli automatyczne obniżanie taktowania jednostki obliczeniowej w celu redukcji temperatury), a przy długotrwałym przegrzewaniu może dojść do degradacji spoiwa pod układem SoC (systemem jednoukładowym łączącym procesor z mostkiem południowym).
Metodyka diagnostyczna i proces technologiczny naprawy
Rzetelna naprawa zaawansowanego komputera przenośnego, takiego jak Lenovo ThinkPad X13-20T20033GE, wymaga przejścia przez ustrukturyzowany proces laboratoryjny. Pomijanie etapów pomiarowych i próby naprawy metodą wymiany elementów na oślep prowadzą z reguły do pogłębienia uszkodzeń laminatu.
Diagnostyka w trybie door-to-door rozpoczyna się od bezpiecznego demontażu dolnej pokrywy z zachowaniem zasad ochrony ESD (ochrony przed wyładowaniami elektrostatycznymi). Pierwszym krokiem jest fizyczne odłączenie wewnętrznego akumulatora litowo-polimerowego. Następnie przeprowadzana jest szczegółowa inspekcja optyczna pod mikroskopem stereoskopowym w celu wykrycia ewentualnych śladów zalania, korozji elektrochemicznej, pęknięć mechanicznych lub termicznych przebarwień komponentów SMD (miniaturowych elementów montowanych powierzchniowo).
Kolejny krok to pomiary rezystancji na głównych cewkach przetwornic napięcia względem masy przy użyciu mikrowoltomierza cyfrowego. Sprawdzane są następujące linie zasilania:
- Główna linia zasilania po kluczach wejściowych.
- Linie zasilania pomocniczego zawsze aktywnego (ang. Always On).
- Linie zasilania mostu i magistrali systemowych.
- Linia zasilania pamięci operacyjnej RAM.
- Wielofazowe linie zasilania rdzeni procesora oraz zintegrowanego układu graficznego.
W przypadku stwierdzenia zwarcia (niskiej rezystancji na linii, gdzie powinna być ona znacznie wyższa), stosowana jest próba zwarciowa z wykorzystaniem zasilacza laboratoryjnego z regulowanym ograniczeniem prądowym oraz kamery termowizyjnej o wysokiej rozdzielczości optycznej. Pozwala to na precyzyjną lokalizację grzejącego się, uszkodzonego kondensatora ceramicznego MLCC, tranzystora MOSFET lub układu scalonego bez ryzyka wypalenia ścieżek w wewnętrznych warstwach laminatu wielowarstwowego.
Jeśli sekcja zasilania jest sprawna, a urządzenie nie uruchamia się, następuje weryfikacja sygnałów logicznych magistrali komunikacyjnych (takich jak I2C, SMBus) za pomocą oscyloskopu cyfrowego oraz sprawdzenie obecności zegarów taktujących. W przypadku uszkodzenia oprogramowania układowego, kość BIOS/UEFI jest wylutowywana na stacji lutowniczej na gorące powietrze, po czym następuje jej odczyt i programowanie w zewnętrznym programatorze pamięci z zachowaniem unikalnych danych konfiguracyjnych płyty (numeru seryjnego, kluczy licencyjnych oraz czystego regionu zarządzania ME/CSME).
W sytuacji awarii zintegrowanej pamięci RAM lub kontrolera zasilania, wykonywana jest wymiana komponentów w technologii BGA lub QFN. Wymaga to zastosowania specjalistycznej stacji lutowniczej z precyzyjnym profilem temperaturowym, zapobiegającym wygięciu cienkiego laminatu płyty głównej ThinkPada. Po zakończonej naprawie sprzętowej następuje pełna regeneracja układu chłodzenia: ultradźwiękowe czyszczenie wentylatora, odtłuszczenie powierzchni miedzianego radiatora i aplikacji pasty termoprzewodzącej o wysokiej przewodności cieplnej lub materiałów zmiennofazowych (ang. phase-change material).
Końcowym etapem jest wielogodzinny test stabilności pod syntetycznym obciążeniem procesora, pamięci i interfejsów komunikacyjnych, połączony z weryfikacją poprawności ładowania i rozładowywania akumulatora.
Czego nie należy robić przy podejrzeniu awarii płyty głównej
Wielu użytkowników próbuje przywrócić sprawność laptopa domowymi metodami, co w przypadku tak zminiaturyzowanego modelu jak ThinkPad X13 niesie duże ryzyko nieodwracalnego uszkodzenia sprzętu. Do najczęstszych błędów należą:
- Używanie nieoryginalnych lub uniwersalnych ładowarek USB-C o wątpliwej jakości: Tanie zasilacze bez certyfikowanych kontrolerów mogą podać pełne napięcie bezpośrednio na linię komunikacyjną, co powoduje natychmiastowe uszkodzenie procesora i kontrolera KBC.
- Wyginanie obudowy w celu wymuszenia kontaktu podzespołów: Naciskanie na obudowę w miejscu, gdzie znajduje się pamięć RAM lub procesor, prowadzi do zerwania pól lutowniczych z laminatu, co często uniemożliwia późniejszą naprawę.
- Próby wygrzewania płyty głównej suszarkami lub opalarkami (tzw. domowy reflow): Brak kontroli nad temperaturą i czasem nagrzewania powoduje rozwarstwienie laminatu (zjawisko delaminacji), stopienie plastikowych złączy oraz degradację sąsiednich elementów elektronicznych.
- Używanie igieł i metalowych narzędzi do czyszczenia gniazd USB-C: Metalowe przedmioty w gnieździe podłączonym do akumulatora powodują zwarcie styków zasilania z liniami danych, niszcząc układy zabezpieczające i kontroler wejściowy.
- Ignorowanie pierwszych objawów przegrzewania: Długotrwała praca przy temperaturach osiągających limity termiczne przyspiesza degradację kulek lutowniczych pod układami BGA i skraca żywotność baterii.
Organizacja obsługi serwisowej w modelu mobilnym
Naprawa zaawansowanych urządzeń biznesowych wymaga odpowiedniego zaplecza technicznego oraz elastyczności dostosowanej do potrzeb użytkowników mobilnych. Z tego względu obsługa realizowana jest bezpośrednio z dojazdem do klienta lub w formule odbioru urządzenia.
Na terenie Warszawy oraz okolicznych miejscowości w promieniu do 40 km czas dojazdu serwisanta lub kierowcy wynosi zazwyczaj do 1 godziny. W przypadku prostszych problemów programowych, wymiany modułów zewnętrznych czy podstawowych konfiguracji, większość usterek usuwamy podczas pierwszej wizyty bezpośrednio na miejscu. Jeżeli jednak diagnoza wykaże konieczność przeprowadzenia zaawansowanych pomiarów oscyloskopowych, lutowania mikroskopowego BGA lub naprawy wielowarstwowej płyty głównej, sprzęt jest zabezpieczany i transportowany przez kierowcę.
W trybie door-to-door (odbiór przez kierowcę) diagnoza stanu technicznego jest całkowicie bezpłatna. W przypadku konieczności pozostawienia laptopa do dłuższych prac laboratoryjnych, użytkownik otrzymuje bezpłatny laptop zastępczy na cały czas trwania procedury, bez konieczności wpłacania kaucji i bez limitu czasowego. Czas realizacji naprawy elektronicznej z reguły nie przekracza 3 dni roboczych, natomiast zabiegi konserwacyjne i czyszczenie układu chłodzenia zamykają się w czasie do 24 godzin. W procesie naprawczym wykorzystywane są wyłącznie nowe, fabryczne komponenty elektroniczne, a na wykonane usługi lutownicze i wymienione podzespoły udzielana jest gwarancja na okres do 12 miesięcy. Po wykonaniu usługi wystawiana jest faktura bez VAT.
Często zadawane pytania (FAQ)
Czy w modelu Lenovo ThinkPad X13-20T20033GE można rozbudować pamięć RAM w przypadku jej uszkodzenia?
Pamięć RAM w tym modelu jest zintegrowana na stałe z płytą główną (wlutowana w strukturę BGA). Nie ma tradycyjnego gniazda na moduł wymienny. W przypadku awarii pamięci naprawa polega na wymianie uszkodzonych kości RAM na nowe przy użyciu specjalistycznej stacji lutowniczej lub przejściu procedury reballingu (wymiany spoiwa lutowniczego), o ile same kości nie uległy uszkodzeniu wewnętrznemu.
Dioda przy porcie ładowania mruga trzy razy, ale laptop się nie włącza. Co to oznacza?
Potrójne mrugnięcie diody informuje o wykryciu podłączenia zasilania przez układ kontrolera, jednak brak dalszej reakcji wskazuje na zablokowanie sekcji zasilania przez zabezpieczenie zwarciowe, uszkodzenie jednego z kluczy przetwornicy głównej lub błąd komunikacji na linii cyfrowej zasilacza. Wymaga to wykonania pomiarów rezystancji na płycie głównej.
Czy gniazdo USB-C w ThinkPadzie X13 można wymienić bez wymiany całej płyty głównej?
Tak, uszkodzone mechanicznie lub elektrycznie gniazdo USB-C / Thunderbolt jest elementem wymiennym. Wymaga to demontażu płyty głównej i precyzyjnego przelutowania złącza z zachowaniem odpowiedniego profilu termicznego, aby nie uszkodzić delikatnych ścieżek sygnałowych magistrali wysokich częstotliwości.
Ile trwa procedura diagnozy i naprawy płyty głównej?
Wstępna diagnoza w trybie door-to-door jest realizowana niezwłocznie po dostarczeniu urządzenia do laboratorium. Złożone naprawy elektroniczne na poziomie mikroskopowym z reguły nie przekraczają 3 dni roboczych, wliczając w to końcowe testy obciążeniowe.
