Charakterystyka modelu ThinkPad X250-20CLS06D00 w codziennej eksploatacji

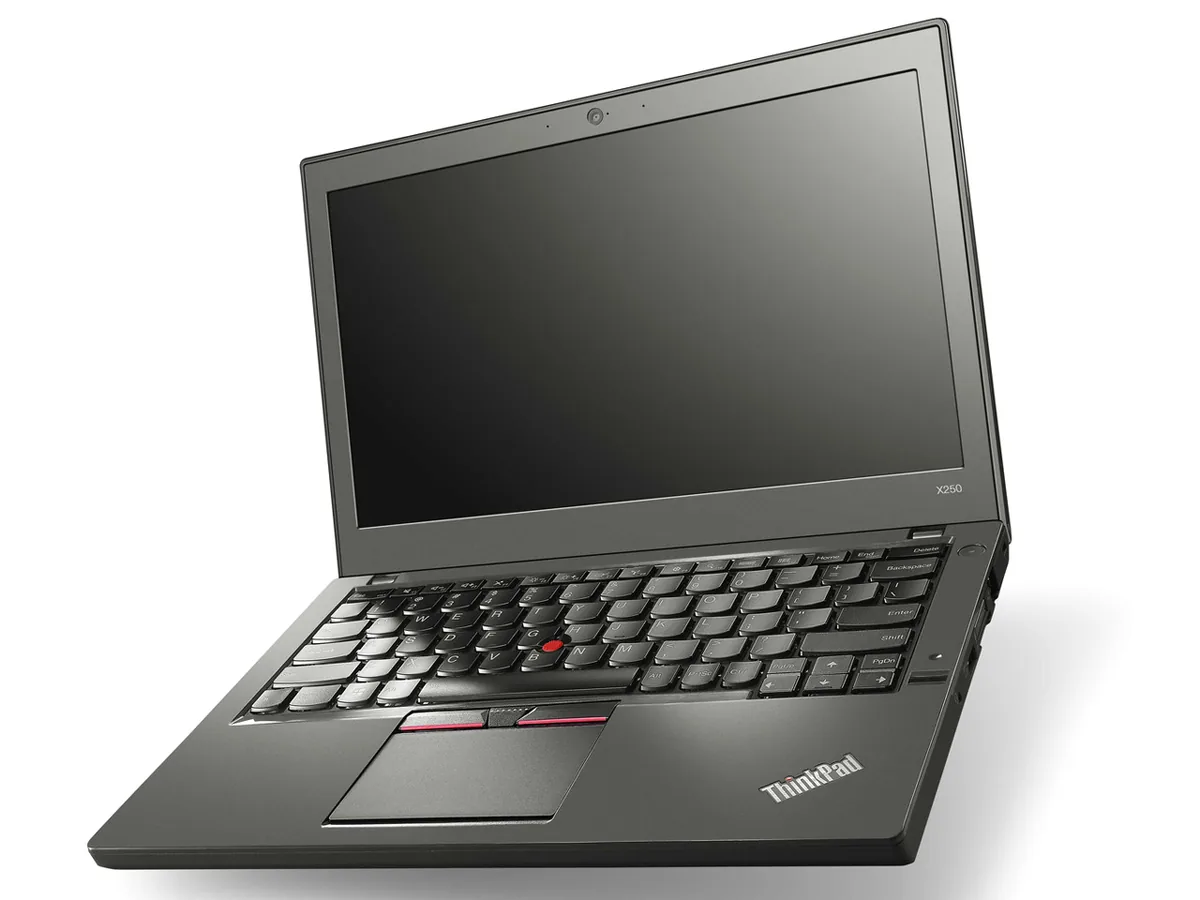

Model Lenovo ThinkPad X250 o kodzie konfiguracji 20CLS06D00 to kompaktowy, mobilny ultrabook z serii biznesowej ThinkPad X-series. Konstrukcja ta została wyposażona w energooszczędną platformę z procesorem zintegrowanym na stałe z płytą główną w obudowie BGA (Ball Grid Array — typ montażu powierzchniowego, w którym układ scalony jest bezpośrednio przylutowany mikrokulkami ze stopu cyny do laminatu). Istotną cechą tej serii jest technologia Power Bridge, czyli architektura podwójnego zasilania akumulatorowego. System ten łączy wewnętrzną baterię litowo-polimerową umieszczoną pod dolną pokrywą kadłubka z wymiennym akumulatorem zewnętrznym montowanym w tylnym gnieździe zatrzaskowym. Rozwiązanie to pozwala na wymianę źródła zasilania w trybie hot-swap (wymiana podzespołu podczas pracy komputera bez konieczności wyłączania systemu operacyjnego).
W wariancie 20CLS06D00 zastosowano matową matrycę LCD o przekątnej dwunastu i pół cala, klawiaturę z TrackPointem (charakterystycznym manipulatorem punktowym umieszczonym pomiędzy klawiszami) oraz klasyczne złącze ładowania Slim Tip (prostokątne gniazdo z centralnym pinem sygnałowym). Mimo zwartej i wzmocnionej obudowy z tworzyw sztucznych z domieszką włókna węglowego i magnezu, wieloletnia intensywna praca w terenie, cykle termiczne oraz zużycie poszczególnych komponentów prowadzą do powtarzalnych awarii. Jako niezależny serwis urządzeń marki Lenovo realizujemy kompleksową diagnostykę oraz naprawy komponentowe tego modelu.
Objawy uszkodzeń zasilania, układu Power Bridge i obwodów ładowania
Awarie sekcji zasilania w modelu ThinkPad X250 objawiają się na kilka różnych sposobów, w zależności od tego, która linia zasilająca uległa degradacji lub zwarciu. Do najczęściej rejestrowanych problemów należą:
- Brak reakcji na przycisk włącznika (laptop nie uruchamia się, dioda w logo ThinkPad nie świeci się lub miga trzykrotnie po podłączeniu zasilacza).
- Brak ładowania jednej z baterii — system raportuje ładowanie wyłącznie akumulatora zewnętrznego przy jednoczesnym braku wykrywania baterii wewnętrznej lub odwrotnie.
- Nagłe wyłączanie się komputera w momencie odłączenia zasilacza sieciowego, mimo że stan naładowania wskazuje obecność energii w ogniwach.
- Fizyczne uszkodzenie gniazda Slim Tip — obluzowanie pinu centralnego, brak kontaktu elektrycznego, pęknięcie żółtego kołnierza izolacyjnego.
- Przegrzewanie się wtyku ładowarki w okolicach wejścia do obudowy, wywołane wysoką rezystancją przejścia na wyeksploatowanym złączu.
Układ przełączania zasilania w architekturze Power Bridge opiera się na zaawansowanym sterowniku ładowania (układ typu charger) oraz zespole tranzystorów polowych typu MOSFET (tranzystor z izolowaną bramką, sterowany polem elektrycznym, pełniący rolę elektronicznego klucza odcinającego lub załączającego napięcie). Gdy klucz przełączający ulegnie przebiciu lub zwarciu, zasilanie nie przechodzi prawidłowo na szynę główną B+ (główna magistrala napięciowa zasilająca wszystkie przetwornice wtórne na płycie głównej). W takiej sytuacji kontroler KBC/EC (Embedded Controller — mikrokontroler zarządzający procedurą startową, klawiaturą i dystrybucją zasilania) blokuje procedurę startową w celu ochrony procesora i pamięci operacyjnej.
Problemy z podświetleniem matrycy, taśmą eDP i zawiasami ekranu
W laptopie ThinkPad X250-20CLS06D00 sygnał obrazu przesyłany jest z płyty głównej do panelu LCD za pośrednictwem taśmy eDP (Embedded DisplayPort — cyfrowy standard przesyłania danych obrazu o wysokiej przepustowości). Z powodu zwartej konstrukcji i prowadzenia wiązki sygnałowej przez lewy zawias, wieloletnie otwieranie i zamykanie klapy prowadzi do mechanicznego zmęczenia materiału.
Częstym problemem jest całkowity zanik podświetlenia ekranu przy zachowaniu treści obrazu (pod mocnym światłem zewnętrznym widać zarysy ikon i pulpitu, jednak ekran pozostaje ciemny). Usterka ta wynika z uszkodzenia bezpiecznika topikowego na linii zasilania podświetlenia (linia VBL / LED Backlight Power) na płycie głównej. Bezpiecznik ten ulega przepaleniu na skutek zwarcia żył w zgięciu taśmy eDP lub w wyniku odpięcia/wpięcia taśmy matrycy przy podłączonym akumulatorze. Dodatkowo w modelu tym występują luzy metalowych prowadnic zawiasów, co przy braku odpowiedniej konserwacji wyłamuje mosiężne tuleje gwintowane zatopione w dolnej obudowie (palmreście) lub w klapie matrycy.
Usterki układu chłodzenia, przegrzewanie i spadek wydajności
Zwarta bryła ThinkPada X250 stawia wysokie wymagania przed układem odprowadzania ciepła. Chłodzenie składa się z miedzianego ciepłowodu (heatpipe — rurka cieplna wypełniona cieczą roboczą, transportująca energię termiczną na zasadzie parowania i skraplania), niewielkiego radiatora oraz miniaturowego wentylatora promieniowego. Typowe objawy zaniedbania lub awarii układu termicznego to:
- Występowanie zjawiska Thermal Throttling (automatyczne obniżanie taktowania zegara procesora przez zabezpieczenia termiczne w celu zapobieżenia stopieniu krzemu), co skutkuje wyraźnym spowolnieniem pracy systemu.
- Komunikat błędu "Fan Error" wyświetlany na czarnym ekranie tuż po uruchomieniu urządzenia, powodujący natychmiastowe wyłączenie komputera.
- Głośna, ciągła praca wentylatora na maksymalnych obrotach, połączona z wydmuchiwaniem chłodnego powietrza z boku obudowy (świadczy to o rozszczelnieniu rurki cieplnej heatpipe i utracie zdolności transferu ciepła).
- Stwardnienie i degradacja fabrycznych past termoprzewodzących, które po latach tracą swoje właściwości przewodzenia ciepła i zamieniają się w warstwę izolującą.
Procedura diagnostyki i naprawy płyty głównej w ThinkPad X250
W przypadku urządzeń trafiających do serwisu proces weryfikacji i usuwania uszkodzeń przebiega według ścisłego schematu inżynieryjnego. Diagnoza zawsze poprzedza naprawę i pozwala precyzyjnie ustalić źródło problemu bez konieczności kosztownej wymiany całej płyty głównej.
Etapy prac serwisowych obejmują:
- Rozładowanie i separacja źródeł prądu: Wyłączenie zasilania wewnętrznego w konfiguracji BIOS/UEFI lub mechaniczne odpięcie konektora baterii wewnętrznej i demontaż baterii zewnętrznej przed przystąpieniem do jakichkolwiek pomiarów.
- Pomiary rezystancji i napięć na cewkach przetwornic: Za pomocą multimetru cyfrowego oraz oscyloskopu weryfikuje się obecność napięć głównych: linii 3.3V i 5V (przetwornica Always On), napięcia pamięci RAM, zasilania mostka oraz linii VCORE (napięcie rdzeni procesora). Zmierzenie niskiej rezystancji na głównej linii B+ wskazuje na zwarcie kondensatorów ceramicznych MLCC (wielowarstwowe kondensatory ceramiczne) lub przebicie górnego tranzystora MOSFET.
- Próba zwarciowa: Przy użyciu zasilacza laboratoryjnego z regulacją prądową oraz kamery termowizyjnej lokalizowany jest grzejący się, uszkodzony komponent na laminacie.
- Lutowanie komponentowe SMD i BGA: Wymiana uszkodzonych kontrolerów przetwornic, sterowników KBC (np. MEC1633L), bezpieczników polimerowych i tranzystorów z wykorzystaniem stacji lutowniczych na gorące powietrze (hot air) oraz mikroskopów stereoskopowych. Montowane są wyłącznie nowe podzespoły.
- Programowanie pamięci SPI Flash: W sytuacjach, gdy doszło do uszkodzenia wsadu pamięci BIOS/UEFI (objawiającego się brakiem inicjalizacji, brakiem obrazu i pracą wentylatora), programuje się zewnętrznym programatorem kość pamięci SPI, czyszcząc region ME (Management Engine — autonomiczny podsystem wbudowany w procesory, odpowiedzialny m.in. za kontrolę zegarów i procedury startowe).
- Regeneracja układu chłodzenia: Czyszczenie komory radiatora, mycie łopatek wentylatora, aplikacja nowej pasty termoprzewodzącej o wysokiej przewodności cieplnej oraz montaż nowych termopadów.
Ryzyko związane z samodzielnymi próbami naprawy
Próba samodzielnej naprawy modelu ThinkPad X250 bez specjalistycznej wiedzy i odpowiedniego zaplecza warsztatowego często prowadzi do powiększenia skali uszkodzeń. Najpoważniejszym błędem jest manipulowanie przy złączu matrycy eDP bez wcześniejszego odłączenia baterii wewnętrznej. Ponieważ na złączu matrycy stale obecne jest napięcie zasilania podświetlenia (często rzędu kilkunastu woltów), krzywe wsunięcie wtyku taśmy powoduje zwarcie linii wysokiego napięcia bezpośrednio do linii sygnałowych danych procesora. Skutkuje to natychmiastowym, nieodwracalnym spaleniem kontrolera graficznego zintegrowanego w procesorze.
Innym częstym błędem jest stosowanie nieodpowiednich wkrętów montażowych o zbyt dużej długości. Wkręcenie dłuższej śruby w niewłaściwe gniazdo prowadzi do przebicia laminatu płyty głównej i przecięcia wewnętrznych ścieżek sygnałowych, co w wielu przypadkach uniemożliwia dalszą naprawę. Samodzielne rozklejanie obudowy bez użycia narzędzi z miękkiego tworzywa (spudgerów) kończy się natomiast wyłamaniem zatrzasków kadłubka i uszkodzeniem delikatnych taśm sygnałowych touchpada i czytnika linii papilarnych.
Organizacja obsługi serwisowej
Serwis realizuje obsługę w modelu mobilnym i wysyłkowym door-to-door, bez konieczności dostarczania sprzętu do punktu stacjonarnego. Serwisant lub kierowca realizuje dojazd do 1 godziny na obszarze Warszawy i okolic w promieniu 40 km. W przypadku wyboru trybu door-to-door odbiór komputera przez kierowcę łączy się z bezpłatną diagnozą sprzętu.
Większość usterek usuwamy podczas pierwszej wizyty, jeśli charakter awarii pozwala na wykonanie prac na miejscu. W przypadku konieczności wykonania zaawansowanych napraw lutowniczych na płycie głównej urządzenie trafia na stanowisko laboratoryjne. Czas naprawy z reguły nie przekracza 3 dni roboczych, natomiast podstawowe zabiegi konserwacyjne, czyszczenie układu chłodzenia i przyspieszanie działania systemu realizowane są w czasie do 24 godzin. Na cały okres trwania procedury naprawczej dostępny jest bezpłatny laptop zastępczy, wydawany bez kaucji i bez limitu czasowego. Na wykonane usługi montażu nowych komponentów udzielana jest gwarancja do 12 miesięcy, a rozliczenie dokumentowane jest poprzez rachunek lub fakturę bez VAT.
Najczęściej zadawane pytania (FAQ)
Dlaczego ThinkPad X250 nagle wyłącza się po odłączeniu ładowarki, mimo że pokazuje naładowanie baterii?
Najczęstszą przyczyną jest uszkodzenie wewnętrznego kontrolera baterii, zużycie ogniw litowo-polimerowych lub awaria tranzystorów MOSFET odpowiedzialnych za przełączanie zasilania między zasilaczem a szyną bateryjną w systemie Power Bridge. Wymaga to wykonania pomiarów kluczy tranzystorowych na płycie głównej oraz testu obciążeniowego akumulatorów.
Co oznacza błąd "Fan Error" podczas uruchamiania laptopa?
Komunikat ten wskazuje, że kontroler KBC nie otrzymał sygnału tachometrycznego (informacji o prędkości obrotowej) z wentylatora w pierwszych sekundach po włączeniu zasilania. Może to być spowodowane mechaniczną blokadą łopatek przez nagromadzony kurz, zatarciem łożyska ślizgowego wentylatora lub przerwaniem obwodu sterowania na płycie głównej.
Czy po zalaniu klawiatury cieczą ThinkPad X250 jest bezpieczny dzięki otworom odpływowym?
Konstrukcja serii ThinkPad posiada kanaliki odpływowe chroniące elektronikę przed niewielką ilością płynu, jednak przy większym zalaniu lub cieczach lepkich i słodzonych część wilgoci zawsze przedostaje się pod klawiaturę na elementy płyty głównej. W takim wypadku należy natychmiast odpiąć zasilacz, wyłączyć baterię wewnętrzną i przekazać sprzęt do czyszczenia ultradźwiękowego, zanim proces korozji elektrolitycznej zniszczy miedziane ścieżki i pady lutownicze.
Jakie są objawy uszkodzenia kości BIOS w modelu X250?
Typowe symptomy to brak reakcji matrycy (czarny ekran), świecąca się dioda zasilania, cykliczne restarty co kilka sekund oraz brak możliwości wejścia do menu konfiguracyjnego. Rozwiązaniem jest wylutowanie układu pamięci Flash, weryfikacja sumy kontrolnej wsadu i ponowne zaprogramowanie pamięci czystym obrazem ze spójnym regionem ME.
