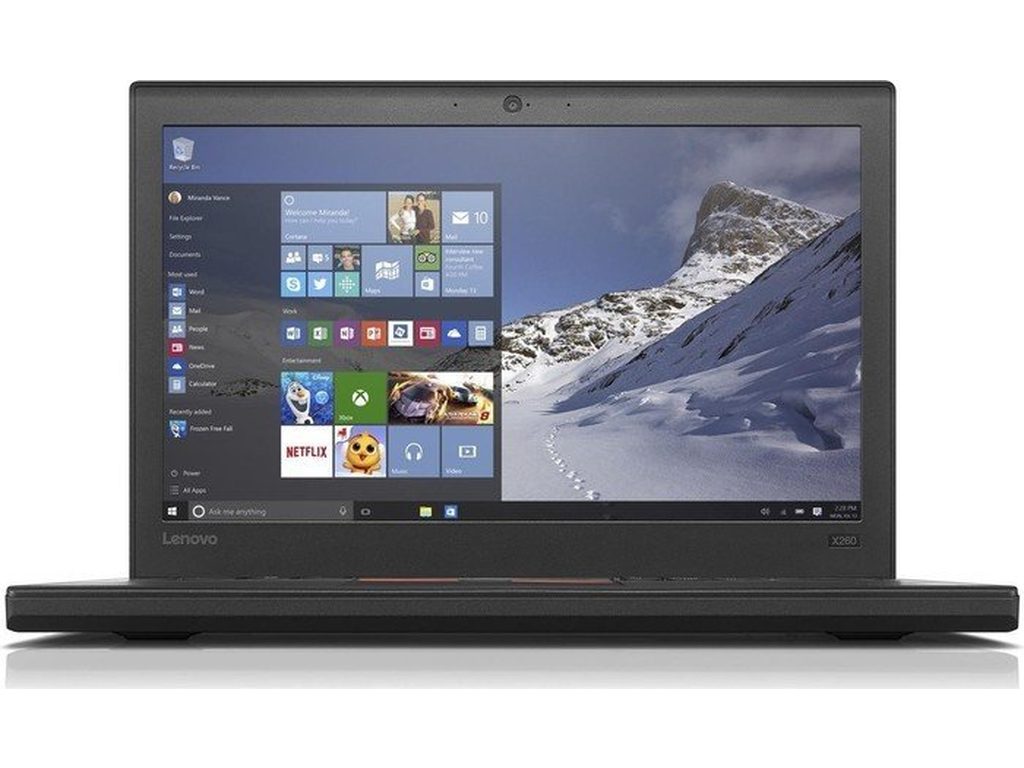

Specyfika konstrukcyjna i realna wartość użytkowa modelu ThinkPad X260
Biznesowa seria ThinkPad X od lat uchodzi za wzorzec mobilności, odporności mechanicznej oraz ergonomii pracy biurowej. Model Lenovo ThinkPad X260 o kodzie fabrycznym 20F600A1GE to kompaktowy notebook o przekątnej ekranu 12,5 cala, zaprojektowany z myślą o intensywnej eksploatacji w podróży, sektorze korporacyjnym oraz pracy terenowej. Wyposażony w obudowę wzmocnioną włóknem szklanym i tworzywem sztucznym z technologią klatki bezpieczeństwa, odporną na uderzenia i nacisk, stanowi konstrukcję modularną, którą w przeciwieństwie do wielu nowszych, zintegrowanych ultrabooków można z powodzeniem diagnozować, serwisować oraz modernizować na poziomie poszczególnych podzespołów bazowych.
Kiedy wygasa fabryczna ochrona gwarancyjna producenta, wielu użytkowników staje przed dylematem: czy inwestycja w naprawę kilkuletniego urządzenia ma uzasadnienie ekonomiczne i techniczne, czy też rozsądniejszym wyborem jest zakup nowego komputera. Doświadczenie serwisowe obejmujące ponad 20 lat pracy z urządzeniami mobilnymi oraz ponad 10 000 zrealizowanych procedur naprawczych jednoznacznie wskazuje, że seria ThinkPad X charakteryzuje się znacznie dłuższą żywotnością niż laptopy z segmentu konsumenckiego. ThinkPad X260 posiada architekturę opartą o niskonapięciowe procesory, wymienną pamięć operacyjną RAM w standardzie SO-DIMM (moduł pamięci o małym zarysie do urządzeń przenośnych), standardową zatokę dyskową 2,5 cala lub złącze M.2 poprzez dedykowany adapter oraz unikalny system podwójnego zasilania Power Bridge (technologia łącząca wewnętrzny akumulator stały z zewnętrzną baterią wymienną na gorąco). Te cechy sprawiają, że usunięcie typowych awarii eksploatacyjnych przywraca pełną sprawność sprzętu na kolejne lata przy ułamku kosztu zakupu nowej jednostki biznesowej.
Brak aktywnego wsparcia ze strony producenta nie oznacza braku dostępu do komponentów zamiennych ani konieczności utylizacji sprzętu. Niezależna diagnostyka pozwala na precyzyjne odseparowanie usterek pojedynczych elementów elektronicznych płyty głównej od awarii peryferyjnych, co diametralnie zmienia bilans opłacalności naprawy w stosunku do wymiany całego komputera.
Najczęstsze usterki po okresie gwarancyjnym w modelu 20F600A1GE
Intensywna, wieloletnia eksploatacja laptopa mobilnego prowadzi do naturalnego zużycia mechanicznego, termicznego oraz degradacji chemicznej elementów zasilających. W modelu Lenovo ThinkPad X260-20F600A1GE obserwuje się szereg powtarzalnych problemów sprzętowych, które dają jednoznaczne objawy w codziennym użytkowaniu:
- Degradacja układu chłodzenia i throttling termiczny: Wysychanie fabrycznych past termoprzewodzących (substancji redukującej opór cieplny na styku rdzenia procesora z radiatorem) oraz gromadzenie się zbitego kurzu wewnątrz radiatora powoduje drastyczny wzrost temperatur roboczych. Skutkuje to głośną, ciągłą pracą wentylatora, nagrzewaniem się dolnej pokrywy obudowy oraz zjawiskiem zwanym thermal throttling (automatycznym obniżaniem taktowania zegara procesora przez układ BIOS w celu ochrony przed przegrzaniem), co objawia się nagłymi spadkami płynności systemu operacyjnego.
- Awarie architektury zasilania Power Bridge: Model ten wykorzystuje dwa niezależne akumulatory litowo-jonowe — wewnętrzny pakiet montowany pod obudową oraz zewnętrzną baterię wypinaną z zatoki. Typowym objawem awarii jest brak ładowania jednego z ogniw, nagłe wyłączanie się komputera przy próbie pracy na samej baterii, błędy kontrolera ładowania EC (Embedded Controller — mikrokontroler zarządzający zarządzaniem energią i klawiaturą) lub zablokowanie układu BMS (Battery Management System — układ elektroniczny monitorujący parametry pracy ogniw).
- Mechaniczne uszkodzenia gniazda zasilania DC-IN: W ThinkPadzie X260 zastosowano prostokątne gniazdo zasilania Slim Tip. Częste podłączanie kabla pod kątem lub szarpnięcia prowadzą do wyłamania wewnętrznego pinu sygnałowego, pęknięcia plastikowego kołnierza lub mikropęknięć w punktach lutowniczych wiązki zasilającej, co skutkuje przerywaniem ładowania przy poruszaniu wtykiem zasilacza.
- Zanik obrazu i uszkodzenia matrycy lub taśmy eDP: Uszkodzenia mechaniczne ekranu, pojawienie się pionowych pasków, brak podświetlenia (obraz widoczny jedynie pod silnym światłem zewnętrznym) lub migotanie ekranu przy regulacji kąta nachylenia klapy. Najczęściej odpowiada za to zmęczenie materiału taśmy sygnałowej eDP (Embedded DisplayPort — cyfrowy interfejs przesyłający obraz z płyty głównej do matrycy LCD) przechodzącej przez lewy zawias matrycy bądź przepalenie bezpiecznika linii podświetlenia na płycie głównej.
- Problemy z sekcją zasilania płyty głównej: Zwarcia w gałęziach zasilania głównego (linia 19V/20V) wywołane przebiciem ceramicznych kondensatorów filtrujących SMD (Surface Mount Device — komponent montowany powierzchniowo) lub uszkodzeniem tranzystorów MOSFET w przetwornicach napięć pomocniczych. Objawem jest całkowity brak reakcji na przycisk włącznika, brak świecenia diody LED w kropce logo ThinkPad lub cykliczne próby startu bez wyświetlania procedury POST (Power-On Self-Test — wstępny test sprzętowy uruchamiany przez BIOS).
- Zużycie mechaniczne klawiatury i manipulatora TrackPoint: Wycieranie mechanizmów nożycowych pod klawiszami, brak reakcji pojedynczych przycisków na skutek przenikania mikroskopijnych zanieczyszczeń lub cieczy, uszkodzenie sensora tensometrycznego TrackPoint (czerwonego manipulatora punktowego umieszczonego pomiędzy klawiszami G, H i B) objawiające się samoczynnym dryfowaniem kursora na ekranie.
Profesjonalna diagnostyka i procedury naprawcze w niezależnym serwisie
Podejście do naprawy pogwarancyjnego ThinkPada X260 opiera się na diagnostyce laboratoryjnej, która pozwala zidentyfikować pierwotną przyczynę usterki bez konieczności kosztownej wymiany całych modułów na nowe płyty główne. Naprawa na poziomie pojedynczych komponentów (tzw. poziom component-level repair) jest kluczem do zachowania opłacalności ekonomicznej całego procesu.
W przypadku problemów z uruchomieniem, procedurę rozpoczyna weryfikacja rezystancji głównych linii zasilających względem masy przy użyciu precyzyjnego multimetru cyfrowego oraz laboratoryjnego zasilacza prądu stałego z ogranicznikiem prądowym. Pozwala to na zlokalizowanie zwarcia bez ryzyka degradacji struktury wielowarstwowego laminatu płyty głównej PCB (Printed Circuit Board). Za pomocą kamery termowizyjnej wykrywane są punkty o nieprawidłowej emisji ciepła, wskazujące na przebity tranzystor, uszkodzony układ scalony przetwornicy PWM (Pulse-Width Modulation — układ modulacji szerokości impulsów sterujący napięciem procesora) lub uszkodzony mostek zintegrowany PCH (Platform Controller Hub).
Wszystkie czynności lutownicze realizowane są z zachowaniem rygorystycznych profili termicznych na stacjach lutowniczych na gorące powietrze (hot-air) oraz stacjach mikrolutowniczych z odsysaczami cyny, z wykorzystaniem wysokiej jakości topników bezołowiowych i ołowiowych. Stosujemy wyłącznie nowe części zamienne, co eliminuje ryzyko wtórnych awarii wynikających ze zmęczenia materiału w komponentach z odzysku. W przypadku uszkodzeń firmware'u BIOS/UEFI, przeprowadzane jest bezpośrednie programowanie kości pamięci SPI Flash przy użyciu zewnętrznego programatora sprzętowego z weryfikacją sum kontrolnych i czyszczeniem regionu ME (Management Engine — autonomiczny podsystem zarządzający wbudowany w procesory), co likwiduje problem długiego uruchamiania lub samoczynnych restartów po określonym czasie.
Kompleksowa obsługa układu chłodzenia w modelu 20F600A1GE obejmuje demontaż miedzianego modułu cieplnego (heatpipe), ultradźwiękowe czyszczenie łopatek wentylatora, wymianę zużytych termopadów na materiały o wysokiej przewodności cieplnej oraz aplikację past termoprzewodzących na bazie mikroskopijnych cząstek syntetycznych. Taka procedura przywraca fabryczną wydajność odprowadzania ciepła, eliminując spowolnienia systemu.
Czyszczenie, modernizacja i przyspieszanie działania jednostki
Pogwarancyjny ThinkPad X260-20F600A1GE jest doskonałą bazą do przeprowadzenia modernizacji, która pozwala dostosować jego parametry do współczesnych wymagań oprogramowania biurowego i przeglądarek internetowych. Standardowa procedura konserwacji i przyspieszania działania urządzenia z reguły nie przekracza 24 godzin i może obejmować następujące modyfikacje:
- Wymiana nośnika danych na szybki dysk SSD: Zastąpienie fabrycznego, talerzowego dysku twardego HDD (Hard Disk Drive) lub wczesnego dysku półprzewodnikowego nowoczesnym dyskiem SSD (Solid-State Drive) ze złączem SATA III lub dedykowanym adapterem NVMe M.2. Taka operacja zapewnia kilkukrotne skrócenie czasu uruchamiania systemu operacyjnego oraz natychmiastowe otwieranie aplikacji biurowych.
- Rozbudowa pamięci operacyjnej RAM: Płyta główna modelu X260 posiada jeden slot SO-DIMM DDR4. Zwiększenie pamięci z fabrycznych wartości do maksymalnej obsługiwanej pojemności pozwala na płynną pracę wielozadaniową, jednoczesną obsługę wielu kart w przeglądarce oraz komfortową edycję dużych arkuszy kalkulacyjnych.
- Wymiana matrycy TN na panel IPS: Egzemplarze wyposażone fabrycznie w matryce wykonane w technologii TN (Twisted Nematic — technologia o wąskich kątach widzenia i słabym kontraście) można zmodernizować poprzez montaż kompatybilnego panelu IPS (In-Plane Switching — technologia zapewniająca szerokie kąty widzenia i wierne odwzorowanie barw) o rozdzielczości Full HD. Znacząco podnosi to ergonomię pracy wzrokowej.
- Regeneracja układu zasilania bateryjnego: Wymiana wewnętrznego pakietu akumulatorów oraz zewnętrznej baterii o zwiększonej pojemności na fabrycznie nowe ogniwa przywraca pełną mobilność, umożliwiając wielogodzinną pracę bez konieczności podłączania zasilacza sieciowego.
Dlaczego samodzielne próby naprawy niosą ryzyko trwałego uszkodzenia
Kompaktowa konstrukcja modeli z serii ThinkPad X wymaga zastosowania specyficznych procedur montażowych i demontażowych. Samodzielne próby naprawy podejmowane przez osoby bez odpowiedniego zaplecza technicznego i wiedzy elektronicznej często kończą się poważniejszymi usterkami niż pierwotny problem:
- Zaniechanie odłączenia baterii wewnętrznej: Model X260 posiada baterię montowaną wewnątrz obudowy. Rozpoczęcie jakichkolwiek prac montażowych (np. wymiany taśmy matrycy, czyszczenia, odpinania klawiatury) bez uprzedniego programowego odłączenia baterii w menu BIOS lub fizycznego wypięcia jej złącza z płyty głównej prowadzi do natychmiastowego zwarcia. Najczęstszym skutkiem jest spalenie bezpiecznika podświetlenia matrycy lub uszkodzenie linii zasilania kontrolera eDP wewnątrz procesora, co generuje skomplikowaną i kosztowną usterkę płyty głównej.
- Uszkodzenia mechaniczne delikatnych złączy ZIF: Taśmy sygnałowe klawiatury, touchpada oraz czytnika linii papilarnych mocowane są w gniazdach typu ZIF (Zero Insertion Force — złącze o zerowej sile nacisku z uchylną klapką blokującą). Podważanie ich niewłaściwymi narzędziami powoduje wyłamanie plastikowych zapadek blokujących, co uniemożliwia prawidłowy styk i wymaga precyzyjnego lutowania nowego gniazda.
- Niewłaściwy dobór śrub montażowych: Konstrukcja dolnej pokrywy i korpusu wykorzystuje śruby o zróżnicowanej długości gwintu. Wkręcenie zbyt długiej śruby w niewłaściwe gniazdo prowadzi do przewiercenia warstw ścieżek sygnałowych w płycie głównej (tzw. śrubunek przez laminat) lub wypchnięcia i pęknięcia estetycznej części obudowy palmrestu (podparcia dłoni).
- Zastosowanie nieodpowiednich past lub termopadów o złej grubości: Użycie materiałów termoprzewodzących o zbyt niskiej przewodności lub montaż termopadów o nieprawidłowej grubości uniemożliwia właściwy docisk miedzianej stopy radiatora do rdzenia krzemowego procesora. Prowadzi to do powstawania szczelin powietrznych, gwałtownego przegrzewania się jednostki w ułamku sekundy pod obciążeniem oraz wyłączeń awaryjnych.
Kompleksowa organizacja obsługi serwisowej z dojazdem
Wychodząc naprzeciw potrzebom użytkowników biznesowych i indywidualnych, model obsługi opiera się całkowicie na formule dojazdowej, bez konieczności osobistego dostarczania sprzętu. Mobilny serwisant dociera na miejsce w czasie do 1 godziny na terenie Warszawy oraz w promieniu do 40 km od granic miasta, zapewniając elastyczność i oszczędność czasu.
Wizyty serwisowe realizowane na miejscu u klienta obejmują bezpośrednią pracę specjalisty nad usunięciem problemu. Większość usterek, takich jak wymiana komponentów modularnych, modernizacja dysków, pamięci, czyszczenie układu chłodzenia czy konfiguracja środowiska systemowego, usuwamy podczas pierwszej wizyty. Dojazd jest bezpłatny, natomiast praca serwisanta na miejscu jest wyceniana na podstawie zakresu wykonanych czynności.
W przypadku skomplikowanych awarii elektronicznych płyty głównej, wymagających użycia stacji lutowniczych BGA (Ball Grid Array — montaż komponentów na siatce kulek ze stopu lutowniczego), programatorów układów scalonych czy mikroskopów inspekcyjnych, urządzenie może zostać odebrane przez kierowcę w trybie door-to-door (odbiór sprzętu od klienta i zwrot po naprawie). W trybie door-to-door diagnoza stanu technicznego urządzenia jest w pełni bezpłatna. Jeśli po przedstawieniu wyników diagnostyki i zakresu prac naprawa nie zostanie zrealizowana, klient nie ponosi kosztów diagnozy w myśl zasady, że brak naprawy w tym trybie zwalnia z opłaty diagnostycznej.
Czas realizacji naprawy sprzętowej z reguły nie przekracza 3 dni roboczych. Na cały okres trwania procedury serwisowej udostępniany jest bezpłatny laptop zastępczy, wydawany bez konieczności wpłacania kaucji oraz bez limitu czasowego, co pozwala na zachowanie ciągłości pracy biurowej. Na wszystkie wykonane usługi oraz zamontowane nowe podzespoły udzielana jest gwarancja do 12 miesięcy. Rozliczenie dokumentowane jest w formie faktury bez VAT.
Podsumowanie opłacalności — kiedy serwis ThinkPada X260 ma sens
Naprawa pogwarancyjna modelu Lenovo ThinkPad X260-20F600A1GE jest w przeważającej większości przypadków w pełni uzasadniona technicznie i ekonomicznie. Jakość wykonania obudowy, trwałość mechanizmów klawiatury oraz niezawodność architektury elektronicznej sprawiają, że komputer ten po usunięciu pojedynczej usterki, wymianie past termoprzewodzących i ewentualnej modernizacji pamięci lub dysku SSD zachowuje pełną funkcjonalność nowoczesnego narzędzia pracy biurowej, diagnostycznej czy edukacyjnej. Koszt naprawy pojedynczych obwodów zasilania, wymiany gniazda czy regeneracji chłodzenia stanowi jedynie niewielki ułamek kwoty potrzebnej na zakup nowego notebooka biznesowego o porównywalnej sztywności konstrukcji i komforcie pisania.
Najczęściej zadawane pytania (FAQ)
Czy po naprawie płyty głównej dane zgromadzone na dysku laptopa zostaną zachowane?
Tak, w modelu ThinkPad X260 nośnik danych jest fizycznie odrębnym komponentem (dysk 2,5 cala lub moduł M.2). Standardowe procedury diagnostyczne i naprawy elektroniczne sekcji zasilania płyty głównej nie ingerują w strukturę logiczną ani fizyczną dysku twardego, dzięki czemu wszystkie pliki, dokumenty i konfiguracje systemowe pozostają nienaruszone.
Dlaczego laptop wyłącza się nagle, mimo że wskaźnik naładowania baterii pokazuje kilkadziesiąt procent?
Jest to typowy objaw desynchronizacji lub zużycia jednego z dwóch akumulatorów w systemie Power Bridge. Gdy bateria zewnętrzna ulegnie głębokiemu rozładowaniu lub uszkodzeniu kontrolera BMS, system próbuje natychmiast przełączyć źródło zasilania na akumulator wewnętrzny. Jeśli ten również wykazuje wysoki stopień zużycia i spadek napięcia pod obciążeniem, dochodzi do zadziałania zabezpieczenia podnapięciowego i natychmiastowego wyłączenia komputera. Diagnoza pozwala precyzyjnie wskazać, które ogniwo wymaga wymiany.
Jakie części zamienne są wykorzystywane podczas naprawy ThinkPada X260?
Do wszystkich napraw, w tym wymiany gniazd zasilania, matryc, klawiatur, taśm sygnałowych oraz komponentów elektronicznych, wykorzystujemy wyłącznie nowe części zamienne. Nie stosujemy podzespołów używanych ani elementów z demontażu o nieznanym przebiegu roboczym, co gwarantuje stabilność pracy i pozwala objąć naprawiony sprzęt gwarancją do 12 miesięcy.
Czy głośna praca wentylatora i nagrzewanie się obudowy oznaczają konieczność wymiany procesora?
Nie. Procesor jest elementem półprzewodnikowym lutowanym na stałe i rzadko ulega degradacji powodującej wyłącznie wzrost temperatury. Wzrost hałasu i ciepła wynika z utraty właściwości elastycznych pasty termoprzewodzącej oraz zablokowania przepływu powietrza przez użebrowanie radiatora. Standardowa procedura konserwacji układu chłodzenia, czyszczenie oraz nałożenie nowych materiałów termicznych usuwa ten problem z reguły w czasie do 24 godzin.
