Lenovo ThinkPad X390 Yoga-20NQS05R00 — typowe usterki i naprawa

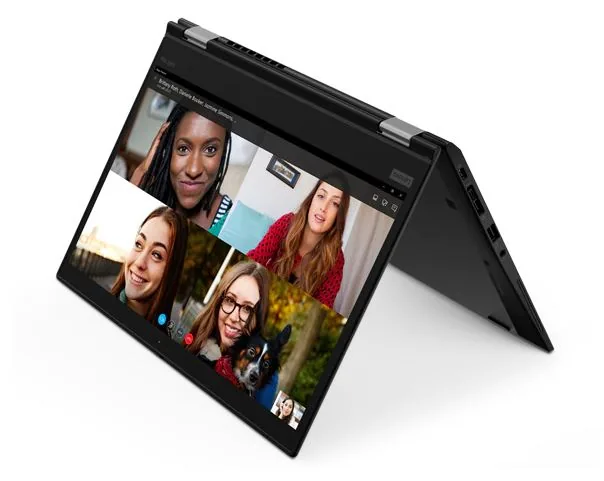

Charakterystyka techniczna modelu Lenovo ThinkPad X390 Yoga o oznaczeniu 20NQS05R00

Seria Lenovo ThinkPad X-series od lat stanowi fundament segmentu mobilnych komputerów biznesowych. Model Lenovo ThinkPad X390 Yoga oznaczony kodem konfiguracyjnym 20NQS05R00 to kompaktowe urządzenie konwertowalne typu 2w1, wyposażone w zawiasy pracujące w zakresie 360 stopni, dotykową matrycę IPS (In-Plane Switching — technologia wyświetlacza zapewniająca szerokie kąty widzenia oraz precyzyjne odwzorowanie kolorów) oraz dedykowany rysik ThinkPad Pen Pro dokowany bezpośrednio w obudowie. Zastosowanie zintegrowanego układu graficznego oraz energooszczędnych procesorów pozwoliło na stworzenie smukłej konstrukcji, w której wszystkie kluczowe komponenty zostały zoptymalizowane pod kątem minimalizacji masy i wymiarów.

Wysoki stopień integracji podzespołów wewnątrz tak zwartej obudowy niesie ze sobą specyficzne wyzwania konstrukcyjne. Płyta główna w tej jednostce charakteryzuje się wlutowaną pamięcią operacyjną RAM (LPDDR4/DDR4), zintegrowanym układem zasilania sekcji USB-C/Thunderbolt oraz zaawansowanymi kontrolerami zarządzania energią PMIC (Power Management Integrated Circuit — układ scalony odpowiedzialny za rozdział i kontrolę napięć zasilających procesor, pamięć oraz linie pomocnicze). Intensywna, wieloletnia eksploatacja w trybie mobilnym, częsta zmiana kąta otwarcia ekranu, ciągłe podłączanie stacji dokujących czy ładowarek Power Delivery oraz naturalne zużycie materiałów termoprzewodzących sprawiają, że egzemplarze o kodzie 20NQS05R00 trafiają do serwisu z powtarzalnymi objawami awarii elektronicznych i mechanicznych.

Typowe objawy usterki w modelu Lenovo ThinkPad X390 Yoga-20NQS05R00

Złożona architektura urządzeń konwertowalnych sprawia, że uszkodzenia mogą manifestować się w zróżnicowany sposób — od całkowitego braku reakcji na włącznik, przez niestabilności w transferze obrazu, aż po błędy ładowania akumulatora. W modelu ThinkPad X390 Yoga rejestrujemy następujące zespoły objawów:

• Brak ładowania i całkowity brak reakcji na podłączenie zasilacza: Dioda LED przy porcie USB-C nie sygnalizuje ładowania, komputer nie uruchamia się, nie reaguje na przycisk zasilania ani na procedurę resetu awaryjnego (tzw. emergency reset hole zlokalizowany na dolnej pokrywie). Często usterka pojawia się po podłączeniu nieoryginalnego zasilacza lub przepięciu w sieci elektroenergetycznej.
• Zawieszanie się urządzenia lub błędy pamięci operacyjnej: Występowanie nieoczekiwanych restartów, zablokowanie procedury POST (Power-On Self-Test — wstępny autotest sprzętowy wykonywany przez BIOS przed załadowaniem systemu operacyjnego) z sekwencją dźwiękową lub błędy typu BSOD (Blue Screen of Death — ekran błędu krytycznego jądra systemu) wskazujące na uszkodzenie adresacji pamięci RAM.
• Problemy z wyświetlaniem obrazu i pracą warstwy dotykowej: Migotanie obrazu podczas zmiany kąta nachylenia matrycy, pasy na ekranie, brak podświetlenia (obraz widoczny jedynie pod silnym światłem zewnętrznym) lub brak reakcji na dotyk i piórko w określonych pozycjach ekranu.
• Zniekształcenia mechaniczne i opory na zawiasach: Trzaski podczas otwierania, luz na mocowaniach matrycy, pękanie dolnej części ramki ekranu lub rozwarstwianie się obudowy w narożnikach w pobliżu zawiasów 360 stopni.
• Przegrzewanie się oraz dławienie termiczne: Spadek wydajności pod obciążeniem, wysoka temperatura spodu obudowy oraz głośna praca wentylatora, wywołana przez zjawisko thermal throttlingu (automatyczne ograniczanie taktowania zegara procesora przez układ zabezpieczeń w celu redukcji wydzielanego ciepła).

Przyczyny i warianty problemów sprzętowych na płycie głównej oraz matrycy

Diagnoza przyczyn usterek w urządzeniu Lenovo ThinkPad X390 Yoga-20NQS05R00 wymaga weryfikacji powiązań między zasilaniem, mechaniką a strukturą połączeń sygnałowych. Warianty awarii zazwyczaj dzielą się na kilka wyraźnych obszarów technologicznych.

Uszkodzenia kontrolera Thunderbolt / USB-C Power Delivery

Jedną z najczęstszych przyczyn braku ładowania w tym modelu jest uszkodzenie kontrolera USB-C PD (Power Delivery — protokół negocjacji wyższych napięć zasilających przez złącze USB-C) lub układu scalonego Thunderbolt. W przypadku uszkodzenia wsadu pamięci SPI flash kontrolera lub fizycznej degradacji struktury krzemowej układ nie jest w stanie wynegocjować profilu zasilania 20V. W konsekwencji linia główna zasilania płyty głównej (tzw. główna szyna zasilania B+) nie otrzymuje napięcia, a bateria przestaje być doładowywana. Towarzyszy temu niekiedy uszkodzenie tranzystorów MOSFET (kluczy wejściowych zasilania), co prowadzi do zwarcia do masy na głównej linii zasilającej.

Degradacja wlutowanych kości pamięci RAM (LPDDR4)

Pamięć operacyjna w konfiguracji 20NQS05R00 jest na stałe przylutowana do laminatu płyty głównej w technologii BGA (Ball Grid Array — typ obudowy układu scalonego, w którym połączenia z płytą stanowią mikroskopijne kulki ze stopu lutowniczego umieszczone pod spodem układu). Ze względu na naprężenia mechaniczne generowane podczas przenoszenia cienkiego laptopa oraz cykliczne zmiany temperatur dochodzi do mikropęknięć połączeń lutowniczych pod kośćmi pamięci lub wewnętrznego uszkodzenia jednej z komórek pamięci. Skutkuje to zatrzymaniem procedury startowej na kodzie inicjalizacji pamięci RAM.

Przetarcia i zmęczenie taśmy sygnałowej eDP / Touch

Zawiasy obracające się w pełnym zakresie 360 stopni poddają wiązkę przewodów eDP (Embedded DisplayPort — cyfrowy interfejs przesyłania sygnału wideo z karty graficznej do matrycy) ciągłym naprężeniom skrętnym i zginającym. Wewnątrz wiązki biegną miniaturowe przewody koncentryczne odpowiadające za linie danych wysokiej częstotliwości, linie zasilania podświetlenia (Backlight), szynę komunikacyjną I2C/USB dla digitizera (warstwy dotykowej) oraz sygnał czujnika Halla (element wykrywający zamknięcie klapy lub przejście w tryb tabletu). Przetarcie ekranu ochronnego lub przerwanie pojedynczej żyły prowadzi do zaniku obrazu, wyłączenia dotyku lub błędnego interpretowania położenia obudowy.

Zapiekanie się mechanizmu zawiasów

Konstrukcja zawiasów 360 stopni wymaga odpowiedniego oporu, aby utrzymać pozycję ekranu w trybie namiotu, podstawki lub klasycznego laptopa. Fabryczny smar wewnątrz mechanizmu z czasem ulega degradacji, zbierając pył i ulegając utwardzeniu. Wzrastający opór obrotu przenosi ogromne siły dźwigni bezpośrednio na metalowe gwinty osadzone w kompozytowej pokrywie matrycy oraz w palmreście (górnej części obudowy zintegrowanej z klawiaturą), powodując ich wyrywanie i deformację obudowy.

Procedura diagnostyczna i proces naprawy w serwisie

Naprawa zaawansowanego komputera biznesowego nie może opierać się na przypuszczeniach. Stosujemy ściśle określoną ścieżkę weryfikacji parametrów elektrycznych i logicznych:

• Pomiary elektryczne pod mikroskopem stereoskopowym: Proces rozpoczyna się od rozbiórki urządzenia z zachowaniem procedur ESD (Electrostatic Discharge — ochrona przed wyładowaniami elektrostatycznymi mogącymi uszkodzić delikatne bramki tranzystorów). Serwisant wykonuje pomiary rezystancji na wszystkich cewkach przetwornic napięć pomocniczych (1.05V, 1.8V, 3.3V, 5V, VCORE) względem masy, co pozwala natychmiast zlokalizować gałąź zasilania, w której występuje zwarcie.
• Diagnostyka termowizyjna: W przypadku wykrycia zwarcia na głównej linii zasilającej płyta główna podłączana jest do zasilacza laboratoryjnego z regulowanym ograniczeniem prądowym. Za pomocą kamery termowizyjnej lokalizowany jest komponent wykazujący nienaturalny wzrost temperatury — zazwyczaj jest to przebity kondensator ceramiczny MLCC, uszkodzony sterownik przetwornicy PWM (Pulse Width Modulation) lub zwarty układ scalony kontrolera zasilania.
• Wymiana komponentów BGA i SMD: Wymiana uszkodzonych elementów odbywa się na profesjonalnych stacjach lutowniczych na gorące powietrze oraz podczerwień, z zachowaniem właściwych profili temperaturowych zapobiegających delaminacji (rozwarstwieniu) wielowarstwowego laminatu płyty głównej. W przypadku uszkodzenia pamięci RAM przeprowadzana jest wymiana uszkodzonych kości BGA lub przelutowanie (reballing — wymiana spoiwa lutowniczego pod układem scalonym).
• Programowanie układów pamięci BIOS i EC: Gdy urządzenie nie przechodzi procedury POST z powodów logicznych, programujemy kości pamięci flash BIOS/UEFI oraz układ EC (Embedded Controller — mikrokontroler zarządzający klawiaturą, pracą wentylatora, włącznikiem i ładowaniem baterii) czystymi wsadami fabrycznymi z odtworzeniem unikalnego bloku DMI (Desktop Management Interface — obszar zawierający numery seryjne, model i klucze licencyjne) oraz wyczyszczeniem regionu ME (Management Engine).
• Naprawa mechaniczna zawiasów i regeneracja mocowań: Zamiast wymiany całych elementów korpusu w wielu przypadkach możliwe jest precyzyjne odbudowanie zerwanych tulei gwintowanych przy użyciu chemoutwardzalnych żywic strukturalnych oraz chemiczne wyczyszczenie, poluzowanie i nasmarowanie mechanizmu zawiasów, co przywraca ich fabryczną płynność pracy.
• Kompleksowa konserwacja układu chłodzenia: Oczyszczenie radiatora, mycie łożyska wentylatora oraz nałożenie nowych materiałów termoprzewodzących o wysokim współczynniku przewodzenia ciepła (wysoka wartość W/mK) oraz wymiana zużytych termopadów (elastycznych podkładek termoprzewodzących) na sekcji zasilania VRM.

Błędy przy próbach samodzielnej naprawy i zalecenia eksploatacyjne

Z uwagi na miniaturyzację i zwartość konstrukcji ThinkPad X390 Yoga jest modelem wyjątkowo wrażliwym na niefachowe ingerencje. Do najczęstszych błędów popełnianych podczas prób samodzielnej naprawy należą:

• Demontaż elementów bez odłączenia baterii: Wypinanie taśmy matrycy eDP przy wpiętym akumulatorze niemal zawsze kończy się zwarciem linii zasilania podświetlenia (około 20V) do linii sygnałowych procesora lub szyny danych EDID. Prowadzi to do natychmiastowego uszkodzenia mostka w procesorze (PCH) lub przepalenia bezpiecznika podświetlenia na płycie głównej.
• Niewłaściwa długość śrub montażowych: Pomylenie śrub podczas skręcania obudowy skutkuje przewierceniem ścieżek sygnałowych w laminacie płyty głównej lub przebiciem matrycy od strony wewnętrznej.
• Używanie nieodpowiednich narzędzi do podważania obudowy: Zastosowanie metalowych otwieraków zamiast narzędzi z tworzywa sztucznego prowadzi do wyłamania delikatnych zatrzasków dolnej pokrywy, uszkodzenia gniazd portów bocznych oraz zarysowania powłoki magnezowo-aluminiowej.
• Ignorowanie pierwszych objawów oporu na zawiasach: Dalsze otwieranie laptopa przy zacierającym się zawiasie prowadzi do pęknięcia szklanej tafli dotykowej digitizera, co wielokrotnie podnosi koszt naprawy ze względu na konieczność wymiany całego zespolonego modułu wyświetlacza.

FAQ — Najczęściej zadawane pytania

Czy w modelu Lenovo ThinkPad X390 Yoga-20NQS05R00 można rozbudować pamięć RAM?
Pamięć RAM w tym modelu jest na stałe wlutowana w płytę główną i konstrukcja nie posiada dodatkowego slotu SODIMM. Zwiększenie pamięci jest możliwe wyłącznie poprzez zaawansowaną modyfikację serwisową polegającą na wylutowaniu fabrycznych kości BGA, wlutowaniu nowych układów o większej pojemności oraz odpowiedniej rekonfiguracji rezystorów logicznych (tzw. strapów konfiguracyjnych) na płycie głównej.

Co oznacza migająca trzy razy dioda zasilania przy podłączeniu ładowarki?
Trzykrotne mignięcie diody LED przy gnieździe zasilania jest standardowym sygnałem kontrolera EC informującym o wykryciu obecności źródła zasilania. Jeśli po tym sygnale laptop nadal nie reaguje na włącznik i nie rozpoczyna ładowania, oznacza to zablokowanie przetwornicy głównej przez układ przeciwzwarciowy lub brak wystawienia sygnału gotowości zasilania (Power Good) przez jeden z podrzędnych kontrolerów napięcia.

Czy po uszkodzeniu szyby dotykowej trzeba wymieniać całą klapę matrycy?
W modelu X390 Yoga matryca LCD jest fabrycznie zespolona z warstwą dotykową (digitizerem) za pomocą przezroczystego kleju optycznego OCA. W przypadku pęknięcia szyby standardowa procedura serwisowa obejmuje wymianę kompletnego modułu wyświetlacza, co gwarantuje zachowanie fabrycznej czułości na piórko, brak pęcherzy powietrza oraz idealne odwzorowanie kolorów.

Jak prawidłowo dbać o układ chłodzenia w tak cienkim laptopie?
Zaleca się przeprowadzanie profilaktycznego serwisu termicznego (czyszczenie radiatora z kurzu i wymiana pasty termoprzewodzącej) w cyklu nie rzadszym niż raz na 12–18 miesięcy. Warto również unikać używania urządzenia na miękkich powierzchniach blokujących dolne szczeliny wentylacyjne, przez które układ chłodzenia zasysa chłodne powietrze do wnętrza obudowy.
