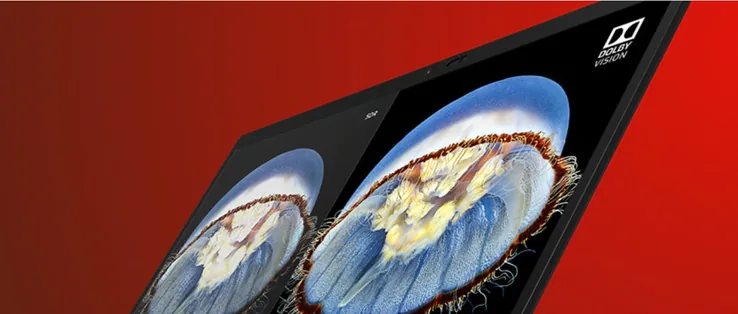

Charakterystyka modelu Lenovo ThinkPad X1 Carbon 20U9003BGE i typowe objawy usterek
Model Lenovo ThinkPad X1 Carbon oznaczony kodem producenta 20U9003BGE należy do 8. generacji (Gen 8) flagowej linii biznesowej ThinkPad X1. Konstrukcja ta łączy smukłą obudowę wykonaną ze stopów magnezu oraz włókna węglowego z zaawansowaną miniaturyzacją komponentów na płycie głównej. Ze względu na zwartą budowę, gęste upakowanie elementów elektronicznych oraz intensywną eksploatację mobilną, egzemplarze z tej serii trafiają do serwisu z powtarzalnymi objawami awarii. Doświadczenie serwisu, obejmujące ponad 20 lat pracy z urządzeniami przenośnymi i ponad 10 000 urządzeń poddanych naprawom, pozwala na precyzyjne wyodrębnienie newralgicznych punktów tej konkretnej platformy sprzętowej.
Do najczęściej zgłaszanych objawów w wariancie ThinkPad X1 Carbon 20U9003BGE należą problemy z pracą kontrolera zasilania, brak reakcji na podłączenie ładowarki przez złącza Thunderbolt, samoczynne wyłączanie się pod obciążeniem, spadek wydajności w wyniku dławienia termicznego (thermal throttling, czyli automatyczne obniżanie taktowania procesora w celu ochrony przed przegrzaniem) oraz nieprawidłowości w działaniu matrycy lub podsystemu pamięci operacyjnej.
Użytkownicy tego modelu często obserwują również migotanie diody zasilania bez uruchamiania procedury POST (Power-On Self-Test, czyli wstępnego testu podzespołów wykonywanego przez płytę główną przed załadowaniem systemu operacyjnego), całkowity brak podświetlenia ekranu mimo pracujących wentylatorów, a także błędy w komunikacji z wewnętrznym kontrolerem wbudowanym (EC – Embedded Controller, układem zarządzającym m.in. klawiaturą, ładowaniem baterii i kontrolą temperatur).
Przyczyny i warianty problemów sprzętowych w ThinkPad X1 Carbon Gen 8
Analiza laboratoryjna usterek w modelu 20U9003BGE wskazuje na kilka głównych obszarów źródłowych, wynikających ze specyfiki konstrukcyjnej ultrabooków z procesorami generacji Comet Lake:
- Uszkodzenia toru zasilania USB-C / Thunderbolt: W modelu tym zintegrowano kontrolery Thunderbolt bezpośrednio z obwodami zasilania Power Delivery. Skoki napięcia w sieci, stosowanie nieoryginalnych adapterów lub degradacja oprogramowania układowego (firmware) układu Thunderbolt prowadzą do blokady kontrolera zasilania (PMIC – Power Management Integrated Circuit). Objawia się to niemożnością naładowania akumulatora lub całkowitym brakiem zasilania płyty głównej.
- Niestabilność pamięci operacyjnej LPDDR3/LPDDR4: Wariant ten posiada pamięć RAM wlutowaną bezpośrednio w płytę główną (technologia BGA – Ball Grid Array, montaż powierzchniowy za pomocą siatki kulek ze stopu lutowniczego). Mikropęknięcia połączeń lutowanych pod kośćmi RAM lub uszkodzenie pojedynczej struktury krzemowej powodują błędy niebieskiego ekranu (BSOD – Blue Screen of Death) oraz uniemożliwiają poprawny rozruch urządzenia.
- Degradacja układu chłodzenia i past termoprzewodzących: Z uwagi na ultra-cienką konstrukcję radiatora i miniaturowy wentylator, nagromadzenie zanieczyszczeń w kanale wylotowym oraz wysychanie fabrycznego materiału termoprzewodzącego (TIM – Thermal Interface Material) wywołuje gwałtowny wzrost temperatur. W konsekwencji dochodzi do restartów awaryjnych oraz przyspieszonej degradacji sekcji zasilania procesora (VRM – Voltage Regulator Module).
- Awaria pamięci BIOS/UEFI i rejestru konfiguracji: Uszkodzenie zawartości kości SPI Flash zawierającej mikrokod BIOS/UEFI prowadzi do stanu, w którym płyta główna uruchamia przetwornice, lecz nie inicjuje wyświetlania obrazu. Problem ten bywa powiązany z nieudanymi aktualizacjami automatycznymi lub błędami w regionie ME (Management Engine).
- Zużycie mechaniczne złączy i taśm sygnałowych: Intensywne otwieranie pokrywy ekranu powoduje z czasem zmęczenie materiału taśmy sygnałowej eDP (embedded DisplayPort), co objawia się pasami na ekranie, zanikaniem podświetlenia lub utratą sygnału przy określonym kącie nachylenia matrycy.
Procedura diagnostyczna i metody naprawy w niezależnym serwisie
Skuteczna naprawa zaawansowanego ultrabooka, takiego jak ThinkPad X1 Carbon 20U9003BGE, wymaga ścisłego przestrzegania procedur laboratoryjnych i pomiarowych. Naprawa z reguły nie przekracza 3 dni roboczych, a w przypadku usług takich jak czyszczenie, konserwacja układu chłodzenia i optymalizacja, proces realizowany jest w czasie do 24 godzin. W diagnostyce i procesie naprawczym stosujemy następujące etapy:
1. Pomiary rezystancji i napięć na głównych liniach zasilania
Diagnoza rozpoczyna się od demontażu dolnej pokrywy z zachowaniem procedur ochrony przed wyładowaniami elektrostatycznymi (ESD). Inżynier wykonuje pomiary rezystancji na cewkach głównych przetwornic impulsowych (linii zasilania procesora, pamięci, mostka oraz linii pomocniczych 3.3V i 5V Always-On). Pozwala to wykluczyć zwarcia w kluczowych układach scalonych przed podaniem napięcia testowego.
2. Diagnostyka kontrolera ładowania i interfejsu Thunderbolt
W przypadku braku reakcji na zasilacz sprawdzany jest stan kontrolera negocjacji zasilania USB-PD. Przy użyciu mikroskopu stereoskopowego oraz oscyloskopu weryfikowana jest komunikacja cyfrowa na liniach CC (Configuration Channel) oraz magistrali I2C/SMBus łączącej kontroler z układem KBC (Keyboard Controller). Wymiana uszkodzonych kontrolerów realizowana jest przy użyciu precyzyjnych stacji lutowniczych na gorące powietrze (hot air) z zachowaniem odpowiednich profili temperaturowych zapobiegających delaminacji wielowarstwowego laminatu płyty głównej.
3. Przeprogramowanie i naprawa wsadów BIOS/UEFI oraz KBC
Jeśli urządzenie nie przechodzi procedury POST, pamięć Flash jest wylutowywana lub programowana w układzie przy użyciu zewnętrznego programatora SPI. Przygotowywany jest czysty wsad z poprawnie skonfigurowanym regionem TXE/ME oraz zachowanymi numerami seryjnymi płyty (DMI – Desktop Management Interface). Zabieg ten przywraca stabilną inicjalizację sprzętu.
4. Wymiana komponentów BGA i sekcji zasilania
W przypadku uszkodzenia sekcji zasilania wymieniane są tranzystory MOSFET, sterowniki przetwornic (PWM) oraz kondensatory ceramiczne MLCC wykazujące upływność prądową. Jeśli uszkodzeniu uległy wlutowane kości RAM, przeprowadzana jest procedura ich wylutowania, oczyszczenia pól lutowniczych oraz montażu nowych układów pamięci za pomocą reballingu (nanoszenia nowych kulek lutowniczych) na profesjonalnej stacji lutowniczej do układów BGA.
5. Kompleksowa regeneracja układu chłodzenia
Radiator oraz wentylator poddawane są czyszczeniu ultradźwiękowemu i mechanicznemu. Zdegradowane pasty fabryczne zastępuje się materiałami o wysokim współczynniku przewodzenia ciepła, a elastyczne termopady na sekcji zasilania są wymieniane na nowe elementy o precyzyjnie dobranej grubości i ściśliwości. Zapobiega to powstawaniu zjawiska dławienia termicznego pod wysokim obciążeniem roboczym.
Do wszystkich prac serwisowych wykorzystywane są wyłącznie nowe podzespoły, nigdy elementy używane lub pochodzące z demontażu. Na wykonane usługi montażu nowych części udzielana jest gwarancja do 12 miesięcy.
Zagrożenia związane z samodzielnymi próbami naprawy
Konstrukcja ThinkPad X1 Carbon Gen 8 wymaga specjalistycznej wiedzy oraz dedykowanego zaplecza narzędziowego. Próby samodzielnego usuwania awarii w warunkach domowych niosą ze sobą wysokie ryzyko trwałego uszkodzenia urządzenia:
- Uszkodzenie baterii i obwodów zabezpieczających: Płyta główna X1 Carbon posiada zintegrowany akumulator litowo-polimerowy. Odłączanie podzespołów, taśm matrycy lub modułów bez wcześniejszego programowego wyłączenia baterii w menu BIOS i fizycznego odpięcia złącza zasilania prowadzi do natychmiastowego zwarcia na linii zasilania podświetlenia ekranu (prąd o napięciu około 19-20V trafia bezpośrednio do linii sygnałowych procesora, niszcząc go bezpowrotnie).
- Zerwanie ścieżek wielowarstwowego laminatu: Płyta główna w tym modelu jest wyjątkowo cienka. Użycie nadmiernej siły przy demontażu złączy zatrzaskowych (typu ZIF – Zero Insertion Force) lub nierównomierny docisk radiatora może doprowadzić do mikropęknięć w wewnętrznych warstwach miedzi, co czyni płytę nienaprawialną.
- Przegrzanie laminatu podczas lutowania: Zastosowanie uniwersalnych lutownic transformatorowych lub tanich stacji na gorące powietrze bez kontroli profilu termicznego prowadzi do rozwarstwienia płyty (popcorning) oraz zniszczenia sąsiadujących, miniaturowych elementów biernych w obudowach 0201 i 0402.
- Niewłaściwe materiały termoprzewodzące: Zastosowanie past przewodzących prąd (np. płynnego metalu) na odkryty rdzeń procesora w tym modelu stwarza ryzyko wycieku pod wpływem naprężeń obudowy i zwarcia kondensatorów filtrujących na obudowie układu SoC.
Organizacja obsługi serwisowej i wsparcie mobilne
W celu zapewnienia ciągłości pracy użytkownikom biznesowym, obsługa urządzeń realizowana jest w modelu dojazdowym. Mobilny serwisant lub kierowca dociera pod wskazany adres w czasie do 1 godziny na obszarze Warszawy oraz okolicznych miejscowości w promieniu do 40 km. Większość usterek o charakterze programowym, konfiguracyjnym lub związanych z modułową wymianą elementów zewnętrznych usuwamy podczas pierwszej wizyty bezpośrednio w siedzibie klienta.
W przypadku skomplikowanych awarii płyty głównej, wymagających zaawansowanych prac lutowniczych BGA i mikroskopowych pomiarów elektronicznych, sprzęt jest odbierany przez kierowcę w procedurze door-to-door. Na cały czas trwania naprawy elektronicznej klient otrzymuje bezpłatny laptop zastępczy, który udostępniany jest bez konieczności wpłacania kaucji i bez limitu czasowego, co pozwala na nieprzerwane wykonywanie codziennych zadań.
Często zadawane pytania (FAQ)
Czy w modelu ThinkPad X1 Carbon 20U9003BGE możliwa jest rozbudowa pamięci RAM?
W tym wariancie moduły pamięci operacyjnej są wlutowane na stałe w płytę główną w strukturze BGA, a urządzenie nie posiada dodatkowych slotów SO-DIMM (gniazd na wymienne moduły pamięci). Zmiana konfiguracji pamięci jest możliwa wyłącznie na poziomie laboratoryjnym poprzez procedurę wylutowania fabrycznych kości i montaż nowych, kompatybilnych układów wraz z modyfikacją konfiguracji rezystorów logicznych (straps) na płycie głównej.
Co oznacza miganie diody w przycisku zasilania i brak obrazu po włączeniu?
Taki stan wskazuje zazwyczaj na zablokowanie procedury POST. Najczęstszymi przyczynami są: błąd w komunikacji z kontrolerem wbudowanym (EC), uszkodzenie zawartości pamięci BIOS/UEFI, zwarcie na jednej z wtórnych linii zasilania lub problem z inicjalizacją wlutowanej pamięci RAM. W takiej sytuacji konieczna jest diagnostyka pomiarowa obwodów zasilania.
Dlaczego laptop ładuje się tylko przez jeden z dwóch portów USB-C?
ThinkPad X1 Carbon Gen 8 posiada dwa porty USB-C obsługujące standard Thunderbolt. Za każdy z nich lub za ich parę odpowiada dedykowany układ sterujący (Power Delivery Controller). Awaria jednego z portów najczęściej oznacza uszkodzenie diod zabezpieczających przed wyładowaniami elektrostatycznymi (TVS), uszkodzenie klucza przełączającego zasilanie lub błąd oprogramowania układowego kontrolera Thunderbolt.
Jakie części są stosowane podczas naprawy układów zasilania i płyty głównej?
W procesie serwisowym wykorzystywane są wyłącznie nowe podzespoły elektroniczne pochodzące z oficjalnych kanałów dystrybucji komponentów półprzewodnikowych. Nie stosujemy elementów z wylutu ani regenerowanych układów o nieznanej historii eksploatacyjnej. Na wykonane prace montażowe udzielana jest gwarancja do 12 miesięcy.
