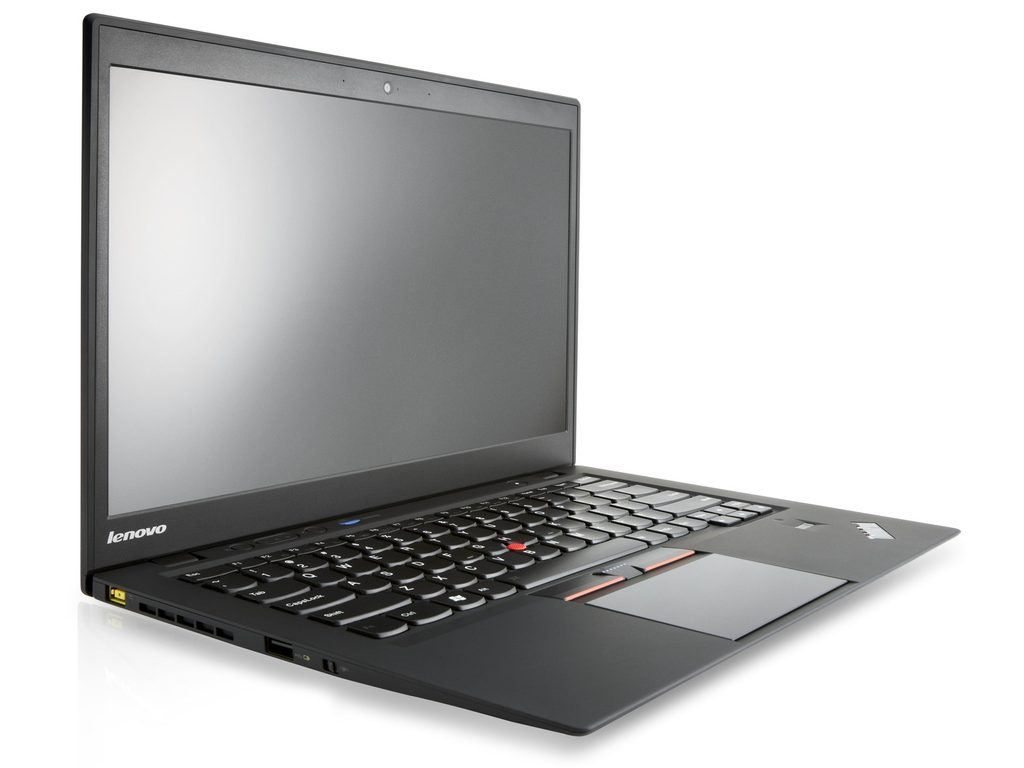

Różnice generacyjne w Lenovo ThinkPad X1 Carbon 2015 — co zmieniało się między rocznikami

Seria Lenovo ThinkPad X1 Carbon od momentu debiutu wyznacza standardy w segmencie ultrabooków biznesowych, łącząc lekką konstrukcję z włókna węglowego z odpornością mechaniczną. Rok 2015 przyniósł trzecią generację tego modelu (ThinkPad X1 Carbon Gen 3), która była bezpośrednią odpowiedzią inżynierów na uwagi użytkowników dotyczące wcześniejszego rocznika. Analiza różnic między poszczególnymi generacjami z tego okresu pozwala zrozumieć ewolucję architektury sprzętowej, układu zasilania, interfejsów komunikacyjnych oraz specyfiki serwisowej tych urządzeń. Z perspektywy wieloletniej eksploatacji oraz diagnostyki w niezależnym serwisie, każdy rocznik charakteryzuje się odmiennymi rozwiązaniami konstrukcyjnymi, które determinują sposób przeprowadzania napraw, dostępność komponentów oraz podatność na konkretne usterki elektroniczne.

Ewolucja konstrukcyjna i kluczowe zmiany między generacjami z lat 2014–2016

Porównując model z 2015 roku (Gen 3) z jego poprzednikiem z 2014 roku (Gen 2) oraz następcą z 2016 roku (Gen 4), widoczne są zasadnicze modyfikacje w ergonomii oraz budowie płyty głównej (motherboard — głównego obwodu drukowanego integrującego kluczowe podzespoły):

• Powrót do fizycznych klawiszy funkcyjnych: Najbardziej zauważalną zmianą w roczniku 2015 było całkowite porzucenie dotykowego paska adaptacyjnego (Adaptive Keyboard), który w generacji z 2014 roku zastępował tradycyjny rząd klawiszy F1–F12. W modelu z 2015 roku przywrócono klasyczny, fizyczny blok klawiatury wraz ze standardowym układem klawiszy, co wyeliminowało częste problemy ze sterownikami paska dotykowego oraz awariami jego taśm sygnałowych.
• Przeprojektowanie manipulatora punktowego i płytki dotykowej: W generacji 2014 zastosowano zintegrowaną płytkę dotykową typu clickpad pozbawioną oddzielnych, mechanicznych przycisków dla manipulatora TrackPoint (charakterystycznego czerwonego punktu sterującego kursorem wewnątrz klawiatury). Rocznik 2015 przywrócił trzy dedykowane, fizyczne przyciski nad touchpadem, co znacząco poprawiło precyzję pracy i zmniejszyło obciążenie mechaniczne samego mechanizmu klikającego.
• Przejście na nowsze procesory i proces technologiczny: Model z 2015 roku wprowadził procesory oparte na mikroarchitekturze piątej generacji, wytwarzane w niższym procesie litograficznym, co przełożyło się na mniejszą emisję ciepła (TDP — Thermal Design Power, czyli ilość wydzielanego ciepła, którą musi rozproszyć układ chłodzenia) oraz dłuższą pracę na zasilaniu bateryjnym w porównaniu do generacji opartej na architekturze czwartej generacji z 2014 roku. Z kolei generacja z 2016 roku przyniosła architekturę szóstej generacji wraz ze zmianą kontrolera pamięci operacyjnej.
• Magazyn danych i standard interfejsu dyskowego: W roczniku 2015 upowszechnił się standard złączy M.2 z obsługą protokołu PCIe (Peripheral Component Interconnect Express — szybkiej magistrali komunikacyjnej) obok tradycyjnego SATA, co przyniosło wyższe prędkości transferu danych. Kolejne generacje rozwinęły pełną obsługę protokołu NVMe (Non-Volatile Memory Express — protokołu zaprojektowanego bezpośrednio dla szybkich nośników półprzewodnikowych).
• Złącza i komunikacja stacji dokujących: Generacje 2014 i 2015 korzystały ze złącza OneLink (specjalnego pojedynczego portu łączącego zasilanie i transmisję danych z dedykowaną stacją dokującą), które w modelu 2015 zyskało wyższą przepustowość w standardzie OneLink+, a w późniejszych rocznikach zostało ostatecznie wyparte przez porty USB-C z obsługą technologii Thunderbolt.

Architektura płyty głównej i specyfika podzespołów w roczniku 2015

Konstrukcja ThinkPada X1 Carbon z 2015 roku została podporządkowana miniaturyzacji i zachowaniu smukłego profilu obudowy. Wiąże się to z bezpośrednim montażem powierzchniowym większości kluczowych komponentów (technologia SMT — Surface Mount Technology):

• Wlutowana pamięć operacyjna (RAM On-Board): Kości pamięci RAM typu LPDDR3 są wlutowane bezpośrednio w laminat płyty głównej bez tradycyjnych gniazd SO-DIMM (gniazd modułów pamięci o małym zarysie). Oznacza to brak możliwości prostej rozbudowy pamięci przez użytkownika — każda zmiana konfiguracji wymaga zaawansowanej wymiany układów BGA (Ball Grid Array — obudowy z siatką połączeń kulkowych pod spodem układu) w warunkach laboratoryjnych.
• Sekcja zasilania i układ ładowania: Płyta główna wykorzystuje zaawansowany kontroler przetwornicy głównej oraz tranzystory MOSFET (polowe tranzystory z izolowaną bramką) zarządzające liniami zasilającymi 3.3V, 5V oraz zasilaniem procesora (VCC_CORE). W roczniku 2015 sekcja ta jest wrażliwa na niestabilne napięcia z nieoryginalnych zasilaczy ze złączem Slim Tip (prostokątnego wtyku z pinem sygnałowym).
• Układ KBC/EC (Keyboard Controller / Embedded Controller): Odpowiada za kontrolę sekwencji startowej płyty, komunikację z baterią, zarządzanie termiczne i obsługę klawiatury. W przypadku uszkodzenia tego mikrokontrolera laptop nie reaguje na włącznik lub wykazuje nieprawidłowe zachowanie diod sygnalizacyjnych.

Procedury diagnostyczne i metody naprawy w niezależnym serwisie

Diagnoza poprzedza każdą naprawę i pozwala na precyzyjne zlokalizowanie źródła usterki bez konieczności kosztownej wymiany całej płyty głównej, gdy możliwa jest naprawa na poziomie komponentów (tzw. naprawa chip-level):

• Pomiary rezystancji i napięć na cewkach przetwornic: Za pomocą oscyloskopu cyfrowego oraz multimetru sprawdzane są spadki napięć na głównych gałęziach zasilania oraz obecność zwarć do masy. Pozwala to ustalić, czy uszkodzeniu uległ układ ładowania, kondensator filtrujący ceramiczny (MLCC), czy główny procesor.
• Diagnostyka termowizyjna: Kamera termowizyjna o wysokiej rozdzielczości umożliwia natychmiastowe wykrycie elementów płyty głównej, które pobierają nadmierny prąd i nadmiernie się nagrzewają pod wpływem zwarcia, jeszcze przed uruchomieniem pełnych procedur zasilających.
• Programowanie pamięci flash BIOS/UEFI: W przypadku uszkodzenia struktury oprogramowania układowego (firmware) realizowane jest bezpośrednie programowanie kości pamięci SPI Flash za pomocą programatora programów układowych z odtworzeniem właściwego regionu ME (Management Engine — autonomicznego podsystemu wbudowanego w procesor).
• Lutowanie i reballing BGA: Wymiana wlutowanych modułów pamięci RAM, mostka hybrydowego lub kontrolerów interfejsów odbywa się na profilowanych stacjach lutowniczych na podczerwień i gorące powietrze, z zachowaniem właściwych profili temperaturowych zapobiegających delaminacji (rozwarstwieniu) wielowarstwowego laminatu.
• Regeneracja układu chłodzenia: Obejmuje usunięcie starej pasty termoprzewodzącej, weryfikację szczelności rurek cieplnych (heatpipe — miedzianych rurek z cieczą chłodzącą w próżni) oraz czyszczenie i smarowanie łożyska wentylatora osiowego. W przypadku wykrycia rozszczelnienia wymieniany jest kompletny moduł odprowadzania ciepła.

Typowe usterki i czynniki ryzyka w modelach serii ThinkPad X1

Długotrwała eksploatacja ultrabooków biznesowych z serii ThinkPad X1 wiąże się ze specyficznymi problemami wynikającymi ze zwartej konstrukcji i ograniczonej przestrzeni wewnątrz obudowy:

• Degradacja ogniw litowo-polimerowych: Płaskie pakiety akumulatorów z czasem tracą pojemność lub ulegają zjawisku puchnięcia (swelling), co może powodować nacisk na wewnętrzną stronę płytki dotykowej i ograniczać jej klik. Wymiana baterii na nowy, fabryczny pakiet przywraca pełną autonomię pracy.
• Zużycie mechaniczne gniazda zasilania Slim Tip: Zintegrowane lub montowane na przewodzie gniazdo zasilania ulega wyrobieniu pod wpływem naprężeń kabla zasilacza, co prowadzi do przerw w ładowaniu, iskrzenia na stykach i w konsekwencji uszkodzenia tranzystorów wejściowych (first MOSFET).
• Przegrzewanie i throttling termiczny: Niewielka kubatura radiatora sprawia, że nagromadzenie kurzu szybko blokuje przepływ powietrza, powodując zjawisko dławienia termicznego (thermal throttling — automatyczne obniżanie taktowania zegara procesora w celu ochrony przed przegrzaniem).
• Mechaniczne uszkodzenia taśmy matrycy (eDP — embedded DisplayPort): Prowadzenie taśmy sygnałowej przez zawiasy z włókna węglowego naraża przewód na zmęczenie materiału, co objawia się migotaniem obrazu, znikaniem podświetlenia lub pionowymi pasami na matrycy przy regulacji kąta nachylenia ekranu.

Czego unikać podczas prób samodzielnej ingerencji

Samodzielny demontaż i próby naprawy smukłych konstrukcji z linii ThinkPad X1 niosą ze sobą ryzyko trwałego uszkodzenia podzespołów:

• Demontaż bez odłączenia baterii w oprogramowaniu BIOS: Seria ThinkPad posiada wbudowaną funkcję wyłączania zasilania baterii wewnętrznej (Disable Built-in Battery) w menu konfiguracyjnym UEFI. Otwarcie laptopa i przypadkowe dotknięcie metalowym narzędziem elementów sekcji zasilania bez tej procedury prowadzi do natychmiastowego zwarcia i spalenia bezpieczników smd (montowanych powierzchniowo) lub kontrolera zasilania.
• Stosowanie nieodpowiednich wkrętów: Różne długości śrub w obudowie dolnej i mocowaniu płyty głównej wymagają ścisłego przyporządkowania. Wkręcenie zbyt długiej śruby w niewłaściwe gniazdo może przebić wielowarstwowy laminat płyty głównej i przeciąć wewnętrzne ścieżki sygnałowe, co skutkuje nieodwracalnym uszkodzeniem sprzętu.
• Używanie nieelastycznych narzędzi do podważania zaczepów: Korpus wykonany ze stopów magnezu i włókna węglowego jest podatny na wyszczerbienia i odłamania cienkich zatrzasków w przypadku stosowania metalowych otwieraków zamiast dedykowanych narzędzi z tworzywa sztucznego (spudgerów).
• Aplikacja niewłaściwych materiałów termoprzewodzących: Zastosowanie past o zbyt niskiej przewodności cieplnej lub past przewodzących prąd (np. płynnego metalu) na nieosłonięte rdzenie krzemowe stwarza bezpośrednie ryzyko zwarcia sąsiadujących kondensatorów odsprzęgających na obudowie procesora.

Najczęściej zadawane pytania (FAQ)

Czy w ThinkPadzie X1 Carbon z 2015 roku można rozbudować pamięć RAM?
Odpowiedź: Nie ma możliwości standardowej rozbudowy pamięci poprzez włożenie dodatkowego modułu, ponieważ kości RAM są fabrycznie wlutowane bezpośrednio w płytę główną. Zwiększenie ilości pamięci operacyjnej wymaga zaawansowanej procedury serwisowej polegającej na wylutowaniu starych układów BGA, wlutowaniu nowych o większej gęstości oraz modyfikacji konfiguracji rezystorów logicznych (strapping resistors) i oprogramowania układowego płyty.

Jakie dyski są kompatybilne z modelem X1 Carbon 2015 (Gen 3)?
Odpowiedź: Model ten posiada złącze M.2 w formacie 2280 i obsługuje zarówno nośniki ze standardem SATA III, jak i dyski półprzewodnikowe PCIe 2.0 / 3.0 x4 zgodne ze standardem AHCI lub wybranymi nośnikami NVMe (w zależności od zainstalowanej wersji oprogramowania BIOS/UEFI). Przed montażem dysku weryfikowany jest klucz złącza oraz pobór prądu kontrolera nośnika.

Czym różni się naprawa klawiatury w roczniku 2015 od rocznika 2014?
Odpowiedź: W roczniku 2015 klawiatura stanowi jeden zintegrowany moduł mechaniczny z fizycznym rzędem klawiszy funkcyjnych. W roczniku 2014 naprawa lub wymiana często obejmowała diagnozę dwóch niezależnych układów: mechanicznego bloku alfanumerycznego oraz dotykowego panelu ciekłokrystalicznego ze sterownikiem adaptacyjnym, co wymagało dodatkowych czynności diagnostycznych w obrębie taśm sygnałowych I2C.

Czy do wymiany baterii wewnętrznej konieczny jest demontaż całej płyty głównej?
Odpowiedź: W modelu ThinkPad X1 Carbon z 2015 roku akumulator jest umieszczony bezpośrednio pod dolną pokrywą obudowy. Demontaż płyty głównej nie jest wymagany, jednak niezbędne jest wcześniejsze programowe odłączenie ogniwa w menu BIOS oraz zachowanie ostrożności przy odpinaniu wielopinowego złącza taśmy baterii, aby uniknąć wygięcia pinów sygnałowych szyny SMBus (szyny zarządzania systemem).
