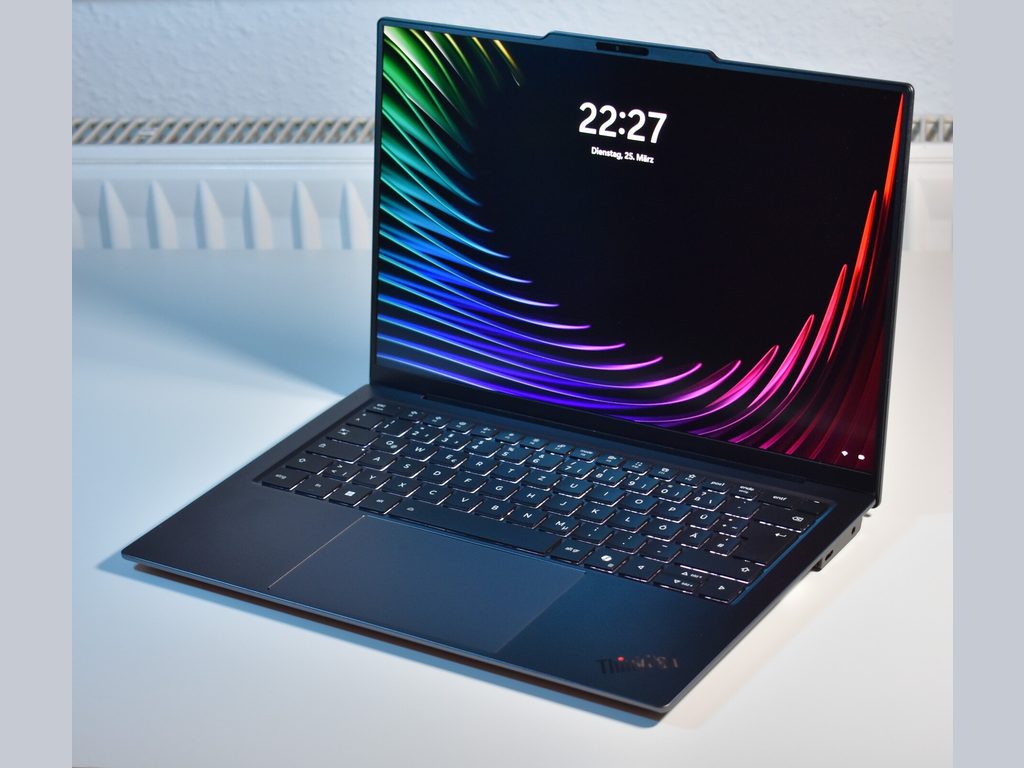

Różnice generacyjne w Lenovo ThinkPad X9-14 laptop — co zmieniało się między rocznikami

Linia ultrabooków biznesowych Lenovo ThinkPad z czternastocalową matrycą od lat stanowi podstawę mobilnego środowiska pracy w wielu przedsiębiorstwach oraz u użytkowników indywidualnych. Konstrukcje oznaczone jako ThinkPad X9-14 reprezentują segment urządzeń łączących wysoką wydajność, lekkość oraz zaawansowane zabezpieczenia sprzętowe. W miarę ewolucji tych urządzeń, poszczególne roczniki wprowadzały modyfikacje architektoniczne, które wpłynęły nie tylko na ogólną kulturę pracy, ale również na wewnętrzny układ komponentów, sposób ich zasilania, odprowadzania ciepła oraz procedury serwisowe. Z punktu widzenia diagnostyki i napraw, znajomość różnic między poszczególnymi generacjami jest kluczowa dla prawidłowej oceny stanu technicznego płyty głównej, doboru odpowiednich komponentów oraz lokalizacji typowych usterek.

Zmiany wprowadzane z generacji na generację nie ograniczały się wyłącznie do nowszych jednostek obliczeniowych. Przebudowie ulegały sekcje zasilania, układy kontroli temperatury, standardy magistrali komunikacyjnych, a także sposoby montażu klawiatur, portów wejścia-wyjścia i matryc. W nowszych rocznikach ThinkPad X9-14 wprowadzono rozwiązania o wyższym stopniu integracji podzespołów, co bezpośrednio przełożyło się na wyzwania podczas prac serwisowych na poziomie mikrolutowania komponentów BGA (układów scalonych lutowanych w technologii siatki kulek cynowych) oraz diagnostyki obwodów zasilania w standardzie USB-C Power Delivery.

Ewolucja architektury płyty głównej i sekcji zasilania

Głównym obszarem zmian pomiędzy kolejnymi rocznikami ThinkPad X9-14 jest projekt płyty głównej (ang. motherboard). We wcześniejszych wariantach tej serii stosowano bardziej modułową budowę, w której część podsystemów, takich jak kontrolery portów czy moduły łączności bezprzewodowej, była osadzona na dedykowanych gniazdach rozszerzeń M.2. W nowszych generacjach producenci przeszli na niemal całkowitą integrację podzespołów na jednym laminacie wielowarstwowym.

Zmieniła się również architektura pamięci operacyjnej. W starszych wersjach stosowano tradycyjne gniazda SO-DIMM (moduły pamięci RAM instalowane w wymiennych slotach), co pozwalało na łatwą rozbudowę lub wymianę uszkodzonego modułu. Nowsze roczniki ThinkPad X9-14 wykorzystują pamięć LPDDR (niskonapięciową pamięć o wysokiej przepustowości) wlutowaną bezpośrednio w płytę główną w technologii BGA. W przypadku wystąpienia błędów pamięci operacyjnej, objawiających się zawieszaniem systemu, restartami czy kodami dźwiękowymi BIOS, naprawa wymaga wymiany pojedynczych kości pamięci na płycie za pomocą stacji lutowniczej na gorące powietrze (hot air) lub systemu na podczerwień (IR).

Kolejną istotną modyfikacją jest implementacja kontrolerów zasilania USB-C oraz Thunderbolt. Wczesne wydania serii posiadały dedykowane, prostokątne gniazda zasilania Slim Tip lub podstawowe kontrolery Power Delivery. Kolejne generacje zostały wyposażone w zaawansowane układy zarządzania zasilaniem, które odpowiadają za negocjację napięcia z ładowarką (od 5V do 20V) oraz jednoczesny przesył danych i obrazu. Ewolucja ta wiązała się ze zmianą chipów sterujących, takich jak przetwornice główne i układy EC (Embedded Controller – mikrokontroler zarządzający zasilaniem, ładowaniem baterii oraz pracą klawiatury). Uszkodzenie kontrolera Power Delivery w nowszych rocznikach często skutkuje całkowitym brakiem reakcji na włącznik lub brakiem ładowania baterii.

Układy chłodzenia, zarządzanie termiczne i kultura pracy

Wraz ze wzrostem liczby rdzeni w procesorach i zwiększeniem gęstości upakowania elementów na płycie głównej, projektanci musieli gruntownie przebudować układ odprowadzania ciepła (ang. thermal module). W pierwszych generacjach ThinkPad X9-14 radiator opierał się na pojedynczej rurce cieplnej (heatpipe – miedziana rurka wypełniona cieczą roboczą, przekazująca ciepło z procesora do żeberek radiatora) oraz tradycyjnym wentylatorze promieniowym.

W późniejszych rocznikach zastosowano bardziej zaawansowane rozwiązania termiczne:

• Wprowadzenie podwójnych rurek cieplnych o spłaszczonym profilu, co pozwoliło na efektywniejsze odprowadzanie ciepła z procesora i sekcji zasilania (VRM).
• Zastosowanie wentylatorów z łopatkami o zmiennej geometrii, wykonanymi z polimerów ciekłokrystalicznych, co zredukowało poziom hałasu przy jednoczesnym zwiększeniu przepływu powietrza.
• Przeniesienie wylotów powietrza ze ścianki bocznej na tylną krawędź obudowy, co zmieniło rozkład temperatur wewnątrz kadłubka.
• Zastosowanie fabrycznych past termoprzewodzących o przedłużonej żywotności lub termopadów fazowych (materiałów zmieniających stan skupienia pod wpływem temperatury), co wymaga doboru odpowiednich materiałów podczas procedury czyszczenia i konserwacji.

Z perspektywy eksploatacji, nowsze generacje są bardziej wrażliwe na zanieczyszczenia kurzem. Gęstsze użebrowanie radiatora sprawia, że drobiny brudu szybciej blokują przepływ powietrza, doprowadzając do zjawiska thermal throttlingu (automatycznego obniżania taktowania procesora w celu ochrony przed przegrzaniem). Z tego powodu regularna konserwacja układu chłodzenia, polegająca na usunięciu zanieczyszczeń i nałożeniu świeżej pasty termoprzewodzącej o wysokiej przewodności cieplnej, jest kluczowa dla zachowania stabilności działania urządzenia.

Matryce, obudowa i moduły wejścia-wyjścia

Roczniki ThinkPad X9-14 różnią się znacząco konstrukcją górnej klapy (ang. top cover) oraz rodzajem zastosowanych paneli wyświetlacza. Wczesne wersje korzystały głównie z ekranów o proporcjach 16:9 w technologii IPS (In-Plane Switching – technologia zapewniająca szerokie kąty widzenia i stabilne odwzorowanie barw) o standardowej jasności. Nowsze roczniki wprowadziły panele o proporcjach 16:10, co zwiększyło pionową przestrzeń roboczą, a także matryce z powłokami antyrefleksyjnymi o podwyższonej jasności oraz panele OLED (matryce z organicznymi diodami elektroluminescencyjnymi, zapewniające idealną czerń i wysoki kontrast).

Wraz ze zmianą proporcji ekranu modyfikacji uległy taśmy sygnałowe eDP (Embedded DisplayPort – cyfrowy interfejs przesyłający sygnał wideo z płyty głównej do matrycy). Nowsze matryce o wyższej rozdzielczości i odświeżaniu wymagają taśm o większej liczbie linii transmisyjnych (30-pin lub 40-pin) z dodatkowym ekranowaniem elektromagnetycznym. Wymiana matrycy pomiędzy różnymi generacjami wymaga dokładnej weryfikacji kompatybilności pinów oraz specyfikacji sygnałowej w dokumentacji technicznej.

Konstrukcja kadłubka również ewoluowała. Zastosowanie stopów magnezu, aluminium oraz tworzyw wzmacnianych włóknem węglowym pozwoliło na zmniejszenie grubości obudowy, jednak wpłynęło na sposób montażu klawiatury. W starszych modelach klawiatura była elementem wymienianym od góry, po zwolnieniu blokad i odkręceniu kilku śrub. W nowszych generacjach klawiatura jest zintegrowana z górnym panelem obudowy (palmrestem) za pomocą zgrzewów z tworzywa sztucznego lub gęsto rozmieszczonych śrub montażowych, co sprawia, że jej wymiana wymaga kompletnego demontażu płyty głównej i wszystkich komponentów wewnętrznych.

Diagnostyka i procedury naprawcze w poszczególnych generacjach

Diagnoza poprzedza każdą interwencję techniczną i różni się w zależności od rocznika ThinkPad X9-14. W przypadku problemów z uruchomieniem, starsze generacje umożliwiały szybką weryfikację poprzez odpięcie baterii BIOS (baterii RTC podtrzymującej ustawienia zegara i konfiguracji) oraz test pojedynczych modułów pamięci RAM. W nowoczesnych konstrukcjach, gdzie bateria RTC bywa zintegrowana z głównym akumulatorem litowo-polimerowym, a pamięć jest wlutowana, diagnostyka wymaga użycia specjalistycznego sprzętu pomiarowego.

Podczas weryfikacji usterki na płycie głównej wykonujemy szereg pomiarów:

• Pomiar rezystancji na cewkach przetwornic głównych za pomocą multimetru cyfrowego, co pozwala wykryć zwarcia w liniach zasilania procesora, pamięci RAM czy szyn głównych (3.3V i 5V).
• Analiza poboru prądu za pomocą zasilacza laboratoryjnego oraz testera magistrali USB-C Power Delivery, co pozwala określić, na którym etapie sekwencji startowej (power sequence) następuje zatrzymanie pracy płyty.
• Inspekcja termowizyjna z użyciem kamery termowizyjnej wysokiej rozdzielczości w celu zlokalizowania przegrzewających się elementów, takich jak przebite kondensatory ceramiczne MLCC czy uszkodzone tranzystory MOSFET.
• Odczyt i programowanie kości pamięci Flash SPI zawierających wsad BIOS/UEFI za pomocą dedykowanego programatora, co eliminuje błędy związane z uszkodzeniem oprogramowania układowego (tzw. corrupted BIOS).

W przypadku konieczności wymiany uszkodzonych elementów, do naprawy stosowane są wyłącznie nowe komponenty, co zapewnia ich pełną żywotność i zgodność z normami producenta. Większość usterek sprzętowych, takich jak awarie sekcji zasilania, uszkodzenia portów komunikacyjnych czy problem z ładowaniem, usuwamy podczas pierwszej wizyty, jeśli charakter usterki na to pozwala.

Czas realizacji naprawy w przypadku konieczności wykonania zaawansowanych prac elektronicznych z reguły nie przekracza 3 dni. Z kolei kompleksowe czyszczenie, regeneracja układu chłodzenia oraz przyspieszanie pracy systemu realizowane jest w czasie do 24 godzin. Na wykonane prace serwisowe udzielana jest gwarancja do 12 miesięcy.

W przypadku konieczności wykonania naprawy w warunkach wymagających użycia stacji BGA lub mikroskopu stereoskopowego, sprzęt może zostać odebrany przez kierowcę w trybie door-to-door. W tym wariancie diagnoza jest bezpłatna, a jeśli naprawa nie zostanie zrealizowana, klient nie ponosi kosztów. Na czas trwania procedury naprawczej dostępny jest bezpłatny laptop zastępczy, wydawany bez kaucji i limitu czasowego. Zespół serwisowy realizuje dojazd do 1 godziny na terenie Warszawy i okolic w promieniu 40 km, pracując w trybie 24/7. Doświadczenie serwisu wynoszące ponad 20 lat oraz ponad 10 000 urządzeń poddanych naprawom pozwala na trafną identyfikację specyfiki każdego rocznika serii ThinkPad.

Typowe błędy podczas samodzielnych prób ingerencji i modernizacji

Z uwagi na różnice konstrukcyjne pomiędzy generacjami ThinkPad X9-14, samodzielne próby naprawy lub modernizacji niosą ze sobą wysokie ryzyko uszkodzenia delikatnych obwodów drukowanych. Najczęstsze błędy wynikają z braku znajomości specyfiki danego rocznika:

Powszechnym błędem jest próba odpięcia taśmy matrycy eDP przy podłączonym akumulatorze głównym. W nowszych generacjach laptopy te nie posiadają mechanicznego wyłącznika baterii, a linia zasilania podświetlenia matrycy (o napięciu zbliżonym do napięcia baterii) znajduje się w bezpośrednim sąsiedztwie linii sygnałowych procesora. Zwarcie tych pinów metalową pęsetą lub skośne wyjęcie wtyku prowadzi do natychmiastowego uszkodzenia linii sygnałowych w strukturze procesora, co kwalifikuje płytę do kosztownej wymiany układu SoC (System on Chip).

Kolejnym zagrożeniem jest mylenie śrub o różnych długościach podczas ponownego montażu kadłubka. Wkręcenie zbyt długiej śruby w niewłaściwy otwór może doprowadzić do przewiercenia ścieżek sygnałowych w wewnętrznych warstwach laminatu płyty głównej (zjawisko tzw. screw damage), co trwale uszkadza połączenia magistrali komunikacyjnych.

Niebezpieczne jest również stosowanie niewłaściwych past termoprzewodzących na bazie ciekłego metalu w modelach, których radiatory i elementy wokół rdzenia procesora nie są do tego przystosowane. Ciekły metal przewodzi prąd elektryczny i jego wyciek poza obszar rdzenia krzemowego powoduje nieodwracalne zwarcia na komponentach SMD (elementach montowanych powierzchniowo).

Często zadawane pytania (FAQ)

Czy w nowszych rocznikach ThinkPad X9-14 można samodzielnie rozbudować pamięć RAM?
W większości nowszych wydań tej serii pamięć RAM jest wlutowana na stałe w strukturę płyty głównej w postaci kości LPDDR i nie posiada wymiennych gniazd SO-DIMM. Rozbudowa pamięci w takich modelach jest możliwa wyłącznie na poziomie wyspecjalizowanego serwisu poprzez wylutowanie fabrycznych układów BGA, wlutowanie kości o większej pojemności oraz modyfikację konfiguracji wsadów BIOS/UEFI.

Czym różni się obsługa portów USB-C pomiędzy starszymi a nowszymi generacjami?
Wczesne warianty posiadały kontrolery obsługujące podstawowy standard przesyłu danych oraz ładowanie z ograniczoną mocą. Nowsze roczniki integrują zaawansowane kontrolery Thunderbolt o znacznie wyższej przepustowości, obsługujące jednoczesne zasilanie, podłączenie kilku zewnętrznych monitorów wysokiej rozdzielczości oraz zewnętrznych stacji dokujących. Układy te są jednak bardziej podatne na przepięcia z sieci energetycznej i wymagają precyzyjnej diagnostyki układów zabezpieczających ESD (diod zabezpieczających przed wyładowaniami elektrostatycznymi).

Czy układ chłodzenia z nowszego rocznika pasuje do starszego modelu ThinkPad X9-14?
Mimo podobnych wymiarów zewnętrznych obudowy, radiatory i wentylatory z różnych roczników zazwyczaj nie są współzamienne. Różnią się one rozstawem śrub mocujących wokół procesora, profilem rurek cieplnych, umiejscowieniem żeber wylotowych oraz złączem zasilania wentylatora (innym wyprowadzeniem sygnałów sterowania obrotami PWM). Montaż niekompatybilnego układu chłodzenia może prowadzić do niedostatecznego docisku rdzenia i natychmiastowego przegrzewania się jednostki.

Jakie dokumenty potwierdzają wykonanie naprawy w serwisie?
Po zakończeniu procedury naprawczej wystawiany jest szczegółowy protokół serwisowy z opisem zrealizowanych czynności i wymienionych komponentów, karta gwarancyjna na okres do 12 miesięcy, a w przypadku rozliczeń z podmiotami gospodarczymi lub osobami fizycznymi – faktura bez VAT.
