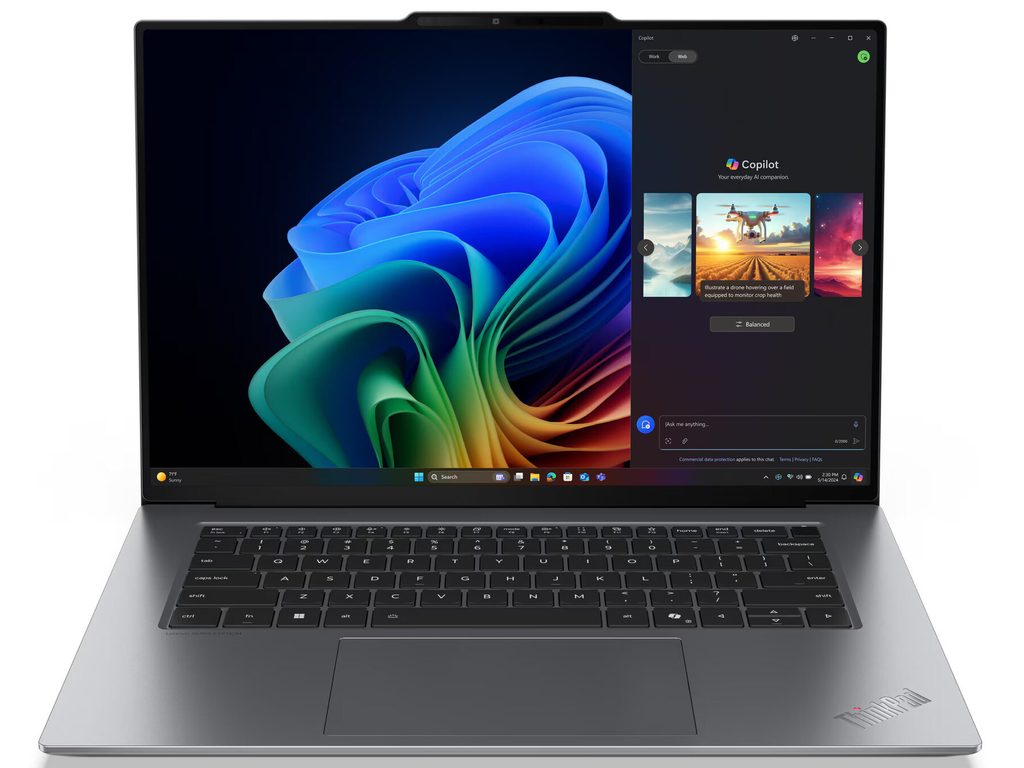

Ewolucja konstrukcyjna i technologiczna laptopów ThinkPad X9-15 Aura Edition
Seria Lenovo ThinkPad X od lat wyznacza standardy w segmencie urządzeń biznesowych, a wariant ThinkPad X9-15 Aura Edition reprezentuje segment ultrabooków o powiększonej przekątnej ekranu, łączących mobilność z zaawansowaną wydajnością obliczeniową. Wraz z wprowadzaniem kolejnych generacji tego modelu na przestrzeni roczników, konstrukcja przeszła szereg modyfikacji. Zmiany te objęły architekturę płyty głównej (laminat z układami scalonymi, procesorem i mostkami sterującymi), układ chłodzenia (zestaw ciepłowodów i wentylatorów rozpraszających temperaturę), a także interfejsy zasilania oraz matryce. Z perspektywy serwisu każda zmiana generacyjna oznacza inne wyzwania diagnostyczne, inną specyfikację podzespołów i odmienne procedury naprawcze.
Dla użytkowników oraz administratorów sprzętu w firmach znajomość różnic między poszczególnymi rewizjami jest kluczowa. Obejmuje to nie tylko kwestie wydajności procesora czy parametrów graficznych, ale przede wszystkim podatność na określone usterki eksploatacyjne, dostępność komponentów zamiennych oraz możliwości modernizacji. W niniejszym opracowaniu szczegółowo analizujemy ewolucję rozwiązań technicznych w Lenovo ThinkPad X9-15 Aura Edition oraz omawiamy procesy serwisowe związane z obsługą poszczególnych roczników tego urządzenia.
Główne zmiany w architekturze płyty głównej i sekcji zasilania
Jednym z najbardziej zauważalnych obszarów modernizacji w kolejnych wydaniach ThinkPad X9-15 Aura Edition była ewolucja sekcji zasilania oraz układu ładowania. W starszych rewizjach sekcja przetwornicy głównej (układ obniżający napięcie z baterii lub zasilacza do wartości roboczych procesora i pamięci) opierała się na klasycznych tranzystorach MOSFET z osobnymi kontrolerami PWM (układ modulacji szerokości impulsów sterujący napięciem). W nowszych generacjach wprowadzono zintegrowane stopnie mocy DrMOS (zintegrowany kontroler z tranzystorami w jednej miniaturowej obudowie), co pozwoliło ograniczyć straty cieplne, lecz wymusiło stosowanie bardziej precyzyjnych procedur lutowniczych podczas napraw po przepięciach.
Zmianom uległ również kontroler Embedded Controller (EC / KBC — wyspecjalizowany mikrokontroler zarządzający klawiaturą, pracą wentylatorów, ładowaniem i procedurą startową płyty głównej). Nowsze roczniki wyposażono w układy EC o znacznie gęstszym upakowaniu wyprowadzeń BGA (układ lutowany na siatce mikrokulek pod obudową) ze zintegrowaną pamięcią Flash, co oznacza, że procedura programowania po awarii wymaga użycia bezpośrednich programatorów magistrali szeregowej zamiast tradycyjnych klipsów programujących.
Wraz z rozwojem technologii zasilania przez porty USB typu C wprowadzono nowsze kontrolery Power Delivery (układ scalony negocjujący profile napięciowe z ładowarką). O ile we wczesnych modelach uszkodzenie kontrolera PD blokowało jedynie ładowanie, o tyle w nowszych wersjach rocznikowych zwarcie w linii komunikacyjnej CC (linie konfiguracji kanału w gnieździe USB-C) często prowadzi do całkowitego zablokowania głównej linii zasilania 20V i braku jakiejkolwiek reakcji laptopa na włącznik.
Modyfikacje układu chłodzenia i zarządzania temperaturą
Wraz ze wzrostem gęstości upakowania tranzystorów w procesorach i wyższymi limitami mocy PL1/PL2 (limity poboru energii ustalające czas pracy procesora na maksymalnym taktowaniu), inżynierowie zmieniali konstrukcję termiczną. Wczesne wydania ThinkPad X9-15 Aura Edition stosowały pojedynczy, szeroki ciepłowód (miedziana rurka z cieczą roboczą odprowadzająca ciepło) oraz tradycyjny wentylator z łopatkami o standardowej grubości. W kolejnych rocznikach wprowadzono podwójne komory parowe (zamknięte płaskie moduły miedziane o wysokiej przewodności cieplnej) oraz wentylatory o ultracienkich łopatkach polimerowych.
Ewolucja ta przyniosła korzyści w postaci cichszej pracy przy umiarkowanym obciążeniu, ale zwiększyła wrażliwość układu na mikrozanieczyszczenia. Cieńsze radiatory (o małym rozstawie miedzianych żeberek) znacznie szybciej ulegają zapychaniu przez zbity pył, tworząc tak zwany filc termiczny. W nowszych rocznikach zastosowano także zaawansowane materiały termoprzewodzące typu Phase Change Material (pasta zmieniająca stan skupienia pod wpływem temperatury), których wymiana podczas okresowej konserwacji wymaga bezwzględnego zachowania odpowiedniej grubości warstwy, aby uniknąć degradacji cieplnej rdzenia krzemowego.
Wyświetlacze, matryce i konstrukcja zawiasów w poszczególnych rocznikach
Różnice między rocznikami ThinkPad X9-15 Aura Edition widoczne są również w sposobie montażu i parametrach ekranu. Początkowe generacje korzystały ze standardowych paneli IPS z podświetleniem WLED o standardowej przestrzeni barwnej i 30-pinowych taśmach eDP (wbudowany interfejs DisplayPort przesyłający sygnał wideo do matrycy). W nowszych odsłonach wprowadzono opcjonalne panele OLED oraz matryce o wysokiej częstotliwości odświeżania z obsługą zmiennego klatkażu, co wymusiło zastosowanie 40-pinowych taśm transmisyjnych o wyższej przepustowości i wzmocnionym ekranowaniu elektromagnetycznym.
Zmodyfikowano także mechanikę zawiasów. We wcześniejszych modelach zawiasy były mocowane do metalowych insertów zatopionych w kompozycie dolnej obudowy. W nowszych wariantach usztywniono konstrukcję klapy poprzez zastosowanie stopów magnezu i aluminium, jednak zmniejszono grubość samych ramion zawiasu. Niewłaściwe otwieranie urządzenia za jeden z rogów w nowszych rocznikach może powodować powstawanie mikropęknięć na taśmie matrycy lub uszkodzenie czujnika Halla (magnetyczny sensor wykrywający zamknięcie pokrywy laptopa), co objawia się samoczynnym usypianiem komputera podczas pracy.
Diagnostyka i naprawa ThinkPad X9-15 Aura Edition w niezależnym serwisie
Każda naprawa rozpoczyna się od precyzyjnej weryfikacji stanu technicznego. W przypadku zgłoszeń realizowanych w modelu door-to-door, gdzie urządzenie odbiera kierowca, wykonywana jest bezpłatna diagnoza. Sprawdzamy stan laminatu płyty głównej, integralność połączeń lutowanych oraz stabilność zasilania pod obciążeniem testowym.
W procesie naprawczym wykorzystujemy wyłącznie nowe komponenty, rezygnując z elementów używanych czy pochodzących z demontażu. Zakres prac obejmuje:
- Pomiary oscyloskopowe linii sygnałowych i zasilających w poszukiwaniu tętnień napięcia lub uszkodzeń przetwornic impulsowych.
- Mikrolutowanie i wymianę uszkodzonych gniazd USB-C Power Delivery, złączy taśm sygnałowych oraz kontrolerów ładowania.
- Naprawę układów BGA, w tym reballing (wymianę kulek lutowniczych) lub wymianę uszkodzonych mostków i układów scalonych przy użyciu stacji lutowniczych na podczerwień.
- Programowanie kości BIOS/UEFI (układ pamięci przechowujący oprogramowanie bazowe płyty głównej) wraz z czyszczeniem regionu ME (Management Engine) w celu wyeliminowania opóźnień startowych lub problemów z usypianiem.
- Kompleksową regenerację układu chłodzenia z wymianą materiałów termoprzewodzących i czyszczeniem ultradźwiękowym wentylatorów.
Na wykonane usługi udzielana jest gwarancja do 12 miesięcy. W przypadku napraw wymagających dłuższego czasu oferowany jest bezpłatny laptop zastępczy na cały okres realizacji zlecenia, bez konieczności wpłacania kaucji i bez ograniczeń czasowych. Standardowy czas usunięcia usterki z reguły nie przekracza 3 dni, natomiast zabiegi konserwacyjne i czyszczenie realizowane są w czasie do 24 godzin. Na życzenie wystawiana jest faktura bez VAT.
Zagrożenia związane z samodzielnymi próbami naprawy i modyfikacji
Konstrukcja laptopów Lenovo ThinkPad X9-15 Aura Edition, zwłaszcza nowszych generacji, cechuje się bardzo wysokim stopniem miniaturyzacji. Próby samodzielnego demontażu bez specjalistycznych narzędzi niosą za sobą wysokie ryzyko uszkodzenia kluczowych podzespołów.
Do najczęstszych błędów należą:
- Brak odłączenia baterii przed manipulacją przy taśmach: W nowszych modelach zasilanie pomocnicze na złączu eDP matrycy jest stale aktywne. Odpięcie lub wpięcie taśmy ekranu przy podłączonej baterii niemal natychmiast prowadzi do zwarcia linii zasilania podświetlenia z linią danych procesora, co skutkuje trwałym uszkodzeniem układu graficznego.
- Użycie niewłaściwych wkrętów montażowych: Różne roczniki stosują śruby o zróżnicowanej długości gwintu. Wkręcenie zbyt długiej śruby w niewłaściwy otwór może przebić warstwy wewnętrzne płyty głównej (laminat wielowarstwowy) i przeciąć ścieżki sygnałowe.
- Niewłaściwa aplikacja past termoprzewodzących: Zastosowanie pasty o zbyt niskiej przewodności lub preparatów na bazie płynnego metalu w nieprzystosowanym do tego układzie chłodzenia grozi powstaniem zwarć wokół procesora lub przegrzewaniem się sekcji zasilania VRM (moduł regulatora napięcia).
- Uszkodzenie zatrzasków złącz FPC: Złącza taśm klawiatury, gładzika czy czytnika linii papilarnych są podatne na wyłamanie, co uniemożliwia stabilny docisk styków i wymaga wymiany całego gniazda na płycie głównej.
Najczęściej zadawane pytania (FAQ)
Czy w nowszych rocznikach ThinkPad X9-15 Aura Edition można rozbudować pamięć RAM?
W większości nowoczesnych generacji tego modelu pamięć operacyjna RAM typu LPDDR jest wlutowana bezpośrednio w płytę główną (układy pamięci zintegrowane w procesie produkcyjnym obok procesora), co uniemożliwia jej tradycyjną rozbudowę poprzez moduły SO-DIMM. Ewentualna zmiana konfiguracji pamięci wymaga zaawansowanej wymiany kości BGA i modyfikacji rezystorów konfiguracyjnych (strapów) na płycie głównej.
Czym różni się procedura czyszczenia chłodzenia w starszych i nowszych wydaniach tego modelu?
W nowszych rocznikach stosowane są cieńsze radiatory oraz komory parowe, które wymagają użycia specjalistycznych termopadów o ściśle określonej kompresji i przewodności cieplnej. Tradycyjna, zbyt gęsta pasta może uniemożliwić prawidłowy docisk radiatora do rdzenia krzemowego, co prowadzi do thermal throttlingu (automatycznego obniżania taktowania procesora w celu ochrony przed przegrzaniem).
Dlaczego po wymianie matrycy na nową ekran nie wyświetla obrazu lub nie działa regulacja jasności?
W serii ThinkPad poszczególne generacje matryc wymagają zgodności oprogramowania układowego EDID (pamięć identyfikacyjna ekranu zawierająca parametry timingów i jasności). Montaż matrycy bez zaprogramowanego dedykowanego wsadu zgodnego z daną rewizją płyty głównej powoduje brak komunikacji z układem graficznym lub brak możliwości sterowania podświetleniem z poziomu klawiatury.
Jakie są objawy uszkodzenia kontrolera zasilania USB-C w modelach Aura Edition?
Typowe objawy to brak reakcji na podłączenie ładowarki, cykliczne rozłączanie ładowania, komunikat w systemie o podłączeniu powolnej ładowarki, a także nagrzewanie się obudowy w okolicy portów przy wyłączonym komputerze. W skrajnych przypadkach dochodzi do całkowitego braku reakcji na przycisk zasilania wskutek zwarcia na głównej linii zasilającej.
