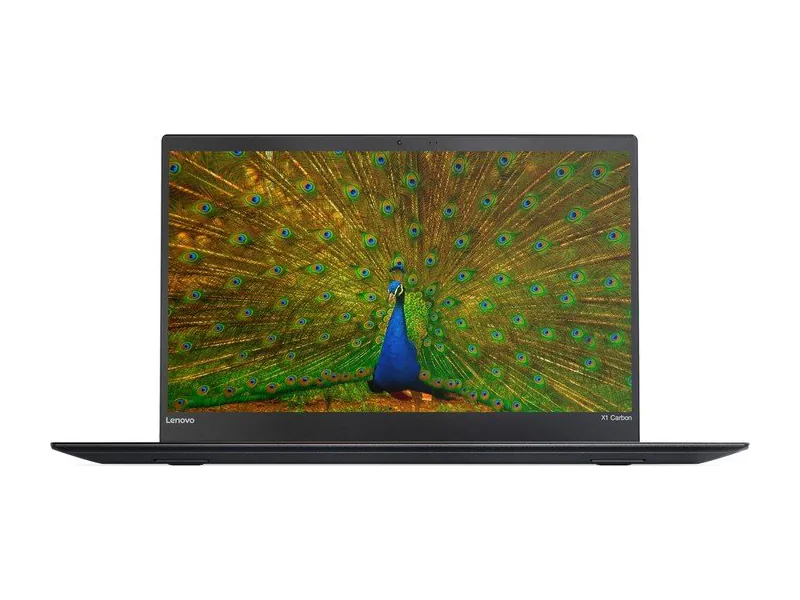

Model Lenovo ThinkPad X1 Carbon o kodzie produktowym 20HR006SUS reprezentuje piątą generację (Gen 5) flagowej linii ultrabooków biznesowych. Urządzenie to zostało zaprojektowane z myślą o mobilności i wysokiej kulturze pracy, co osiągnięto poprzez miniaturyzację komponentów, zastosowanie obudowy ze stopów magnezu oraz włókna węglowego, a także gęsto upakowaną płytę główną. Taka konstrukcja sprawia, że eksploatacja, konserwacja oraz ewentualne naprawy wymagają specjalistycznego podejścia. Wieloletnia praca urządzenia w warunkach mobilnych prowadzi do naturalnego zużycia podzespołów, degradacji materiałów termoprzewodzących oraz podatności na uszkodzenia mechaniczne złączy komunikacyjnych i zasilających.
Jako niezależny serwis urządzeń marki Lenovo, dysponujący doświadczeniem budowanym przez ponad 20 lat i mający na koncie ponad 10 000 naprawionych urządzeń z rodzin ThinkPad, IdeaPad, Yoga, Legion, ThinkBook, Chromebook, LOQ oraz V-series, szczegółowo analizujemy specyfikę konstrukcyjną wariantu 20HR006SUS. Prawidłowa identyfikacja symptomów awarii pozwala na wdrożenie precyzyjnych procedur naprawczych na poziomie mikrolutowniczym i komponentowym, co eliminuje konieczność kosztownej wymiany całych modułów bazowych.
Charakterystyka techniczna i newralgiczne punkty konstrukcji 20HR006SUS
Kod modelu 20HR006SUS jednoznacznie określa konfigurację sprzętową, w której zastosowano niskonapięciowy procesor zintegrowany na stałe z płytą główną w technologii BGA (Ball Grid Array — montaż powierzchniowy za pomocą kulek lutowniczych bez użycia gniazda procesora). Taka architektura oznacza, że pamięć operacyjna RAM (LPDDR3) jest również wlutowana bezpośrednio w laminat płyty głównej (on-board memory). W przypadku wystąpienia niestabilności pamięci lub uszkodzenia poszczególnych kości, naprawa wymaga zaawansowanej diagnostyki oscyloskopowej oraz precyzyjnego lutowania BGA w kontrolowanym profilu termicznym.
Drugim istotnym elementem konstrukcyjnym jest sekcja zasilania oparta na portach USB typu C z obsługą protokołu Power Delivery oraz magistrali Thunderbolt. W wariancie tym złącza USB-C pełnią podwójną funkcję: odpowiadają za ładowanie akumulatora litowo-polimerowego oraz transmisję sygnału wideo i danych o wysokiej przepustowości. Intensywne wpinanie i wypinanie przewodów zasilających w warunkach pracy biurowej lub podróżnej powoduje powstawanie naprężeń na pinach montażowych gniazda. W połączeniu ze specyfiką kontrolera zasilania Thunderbolt (układu scalonego zarządzającego negocjacją napięć ładowania 5V, 9V, 15V i 20V), sekcja ta staje się jednym z najczęściej diagnozowanych obszarów w tym modelu.
Konstrukcja układu chłodzenia w modelu ThinkPad X1 Carbon 20HR006SUS bazuje na pojedynczym wentylatorze promieniowym oraz spłaszczonym ciepłowodzie (heatpipe — miedzianej rurce wypełnionej cieczą o niskiej temperaturze wrzenia, która transportuje ciepło z procesora do radiatora). Z uwagi na ograniczoną przestrzeń wewnątrz smukłej obudowy, nawet niewielkie nagromadzenie kurzu w żeberkach radiatora lub zestarzenie się fabrycznej pasty termoprzewodzącej prowadzi do zjawiska thermal throttlingu (automatycznego obniżania taktowania zegara procesora w celu ochrony przed przegrzaniem).
Typowe objawy usterek w wariancie ThinkPad X1 Carbon 20HR006SUS
Użytkownicy tego konkretnego modelu mogą spotkać się z określonym zespołem symptomów wskazujących na postępującą degradację podzespołów lub nagłą awarię elektroniczną. Prawidłowe rozpoznanie tych znaków jest kluczem do szybkiej interwencji technicznej:
- Brak reakcji na podłączenie ładowarki lub niestabilny proces ładowania: Dioda sygnalizacyjna przy porcie zasilania nie świeci się, miga w nieregularnych odstępach czasu lub laptop ładuje się wyłącznie przy określonym wygięciu wtyku kabla. Częstym zjawiskiem jest również praca wyłącznie na zasilaniu bateryjnym przy braku wykrywania zasilacza sieciowego.
- Powolna praca systemu i spadek wydajności: Laptop wyraźnie zwalnia podczas standardowych operacji biurowych, kursor myszy zacina się, a obroty wentylatora natychmiast wchodzą na maksymalny poziom. Objaw ten zazwyczaj towarzyszy degradacji warstwy termoprzewodzącej lub awarii czujników temperatury na płycie głównej.
- Zanik obrazu lub brak podświetlenia matrycy: Po włączeniu zasilania słychać pracę wentylatora oraz podświetlenie klawiatury, lecz matryca LCD (Liquid Crystal Display) pozostaje czarna lub treść jest widoczna wyłącznie pod kątem przy użyciu zewnętrznego źródła światła (awaria obwodu podświetlenia LED na płycie głównej).
- Błędy krytyczne systemu operacyjnego (BSOD): Samoczynne restarty urządzenia połączone z komunikatami o błędach pamięci RAM lub kontrolera pamięci masowej NVMe (Non-Volatile Memory Express — standard komunikacji dla szybkich dysków SSD).
- Niedziałające porty Thunderbolt / USB-C: Porty przestają przesyłać obraz do zewnętrznych stacji dokujących lub monitorów, mimo że funkcja podstawowego zasilania może nadal częściowo działać.
Procedura diagnostyczna i zakres prac serwisowych
W przypadku zgłoszenia problemu z modelem ThinkPad X1 Carbon 20HR006SUS proces rozpoczyna się od szczegółowej weryfikacji stanu technicznego. Jeśli sprzęt trafia do nas w trybie door-to-door, gdzie kierowca realizuje odbiór urządzenia, diagnoza poprzedza wszelkie decyzje techniczne i jest bezpłatna. W przypadku zlecenia wizyty mobilnej, nasz serwisant dociera na miejsce, wykonując wstępne pomiary i prace techniczne.
Diagnostyka tego modelu obejmuje szereg rygorystycznych kroków pomiarowych:
- Weryfikacja linii zasilania głównego (Main Power Rail): Pomiary rezystancji względem masy na głównych cewkach przetwornic napięcia za pomocą multimetru cyfrowego oraz oscyloskopu, co pozwala wykluczyć zwarcia w liniach 3.3V, 5V oraz sekcji VCORE (zasilania rdzenia procesora).
- Analiza układu ładowania i układu KBC/EC: Sprawdzenie komunikacji między kontrolerem ładowania (charger IC), układem Embedded Controller (układ scalony zarządzający klawiaturą, pracą przetwornic, czujnikami i procedurą startową płyty) a oprogramowaniem układowym BIOS/UEFI.
- Inspekcja mikroskopowa gniazd i połączeń lutowanych: Ocena stanu fizycznego portów USB-C, gniazda taśmy matrycy eDP (embedded DisplayPort) oraz złącza baterii pod mikroskopem stereoskopowym.
- Testy integralności pamięci i magistrali danych: Weryfikacja stabilności pamięci operacyjnej wlutowanej w płytę główną przy użyciu wyspecjalizowanego oprogramowania diagnostycznego uruchamianego ze środowiska niskopoziomowego.
Zakres wykonywanych napraw obejmuje zarówno operacje mechaniczne, jak i zaawansowane prace z dziedziny mikroelektroniki. Wymieniamy uszkodzone złącza USB-C metodą lutowania gorącym powietrzem (Hot-Air) przy zachowaniu precyzyjnych profili temperaturowych zapobiegających delaminacji (rozwarstwieniu) wielowarstwowego laminatu płyty głównej. Regenerujemy sekcje zasilania poprzez wymianę uszkodzonych tranzystorów MOSFET (Metal-Oxide Semiconductor Field-Effect Transistor — tranzystorów polowych sterujących przepływem prądu), układów scalonych przetwornic oraz kondensatorów ceramicznych SMD.
W przypadku problemów z przegrzewaniem realizujemy kompleksowy serwis układu chłodzenia. Procedura ta polega na demontażu modułu radiatora, ultradźwiękowym oczyszczeniu łopatek wentylatora, sprawdzeniu drożności cieplnej ciepłowodu oraz nałożeniu nowych materiałów termoprzewodzących o wysokiej przewodności cieplnej (pasty termoprzewodzącej oraz dedykowanych termopadów). Czyszczenie i optymalizacja termiczna z reguły zamykają się w czasie do 24 godzin, natomiast bardziej złożone naprawy elektroniczne płyt głównych z reguły nie przekraczają 3 dni. W trakcie prac stosujemy wyłącznie nowe podzespoły, a na wykonane usługi udzielana jest gwarancja na okres do 12 miesięcy. Na czas trwania procedury serwisowej istnieje możliwość skorzystania z bezpłatnego laptopa zastępczego bez kaucji i limitu czasowego.
Zagrożenia związane z niefachową ingerencją w model ThinkPad X1 Carbon
Ze względu na zwartą obudowę i miniaturyzację, samodzielne próby demontażu lub naprawy modelu 20HR006SUS niosą ze sobą wysokie ryzyko trwałego uszkodzenia urządzenia. Do najczęstszych błędów popełnianych podczas niefachowych ingerencji należą:
- Brak odłączenia zasilania bateryjnego przed demontażem podzespołów: W nowoczesnych ThinkPadach bateria jest zamknięta wewnątrz obudowy, a płyta główna posiada aktywną funkcję wewnętrznego odłączania akumulatora w BIOS (Disable Built-in Battery). Pominięcie procedury wyłączenia baterii lub fizycznego odpięcia jej złącza przed manipulacją przy taśmie matrycy skutkuje natychmiastowym spaleniem bezpiecznika podświetlenia lub uszkodzeniem układu KBC w wyniku zwarcia na linii zasilania matrycy.
- Uszkodzenie mechaniczne ścieżek sygnałowych płyty głównej: Użycie niewłaściwych narzędzi do podważania dolnej pokrywy (np. metalowych wkrętaków zamiast plastikowych otwieraków) prowadzi do zarysowania lub przecięcia mikroskopijnych ścieżek biegnących przy krawędziach laminatu.
- Niewłaściwy montaż śrub o różnej długości: Wkręcenie zbyt długiej śruby w niewłaściwe gniazdo montażowe może przebić warstwy laminatu płyty głównej, powodując nieodwracalne zwarcia wewnętrzne (zjawisko znane jako long screw damage).
- Zastosowanie past przewodzących prąd: Nieumiejętne nałożenie past na bazie ciekłego metalu lub past zawierających domieszki srebra na odsłonięty rdzeń krzemowy procesora grozi spłynięciem preparatu na drobne elementy SMD (kondensatory i rezystory) otaczające rdzeń i doprowadzeniem do zwarcia sekcji zasilania procesora.
- Przegrzanie laminatu podczas domowych prób lutowania gniazd USB-C: Porty lutowane są na polach o dużej pojemności cieplnej. Próba ich wymiany zwykłą lutownicą kolbową bez odpowiedniego podgrzewacza kwarcowego prowadzi do zerwania padów lutowniczych (punktów kontaktowych na płycie), co wielokrotnie komplikuje późniejszą naprawę.
Wskazówki eksploatacyjne przedłużające żywotność urządzenia
Aby zminimalizować ryzyko awarii modelu ThinkPad X1 Carbon 20HR006SUS, warto wdrożyć zestaw dobrych praktyk eksploatacyjnych. Przede wszystkim zaleca się regularne monitorowanie stanu zużycia akumulatora oraz unikanie głębokiego rozładowywania ogniw litowo-polimerowych. Korzystanie z dedykowanych funkcji zarządzania progiem ładowania (np. ustawienie zatrzymania ładowania na poziomie 80%) pozwala znacząco wydłużyć żywotność chemiczną baterii podczas ciągłej pracy na zasilaczu.
Kolejnym kluczowym aspektem jest dbałość o złącza zasilające. Przewód ładowarki powinien być wpinany prostopadle do krawędzi obudowy, bez wywierania bocznych naprężeń. Podczas pracy mobilnej warto unikać kładzenia laptopa na miękkich powierzchniach (narzutach, kocach), które całkowicie blokują szczeliny wentylacyjne umieszczone na spodzie obudowy, wymuszając pracę procesora w skrajnie wysokich temperaturach.
Profilaktyczna konserwacja układu chłodzenia, połączona z wymianą pasty termoprzewodzącej, powinna być przeprowadzana okresowo, w zależności od intensywności użytkowania i zapylenia otoczenia. Pozwala to utrzymać niskie temperatury pracy podzespołów, co bezpośrednio chroni połączenia lutowane BGA przed degradacją wywołaną cyklicznymi naprężeniami termicznymi.
Często zadawane pytania (FAQ)
Czy w modelu ThinkPad X1 Carbon 20HR006SUS można rozbudować pamięć RAM?
Odpowiedź: Nie, w tym modelu kości pamięci RAM są wlutowane bezpośrednio w laminat płyty głównej bez dodatkowych slotów SO-DIMM (Small Outline Dual In-line Memory Module). Ewentualna zmiana ilości pamięci jest możliwa wyłącznie poprzez skomplikowaną procedurę lutowania BGA nowych układów i modyfikację konfiguracji rezystorów logicznych płyty, co wykonuje się w warunkach laboratoryjnych.
Co zrobić, gdy laptop przestał reagować na zasilacz i nie włącza się?
Odpowiedź: W pierwszej kolejności można przeprowadzić procedurę twardego resetu za pomocą dedykowanego przycisku Emergency Reset Hole (małego otworu na dolnej pokrywie laptopa, który odcina zasilanie bateryjne). Należy wsunąć tam wyprostowany spinacz biurowy na około 10 sekund przy odłączonym zasilaczu sieciowym. Jeśli operacja nie przywróci reakcji na włącznik, problem wskazuje na uszkodzenie układu zasilania, kontrolera USB-C lub zwarcie na płycie głównej, co wymaga profesjonalnej diagnostyki elektronicznej.
Jakie są objawy zużycia lub uszkodzenia dysku SSD NVMe w tym modelu?
Odpowiedź: Uszkodzenie nośnika pamięci masowej objawia się najczęściej komunikatem „2100: Detection error on Storage Device” podczas startu urządzenia, samoczynnym wchodzeniem do menu konfiguracji BIOS/Boot Menu, nagłymi zawieszeniami systemu operacyjnego oraz błędami zapisu plików. Wymiana dysku M.2 NVMe oraz transfer danych należą do standardowych procedur serwisowych.
Czy uszkodzone gniazdo ładowania USB-C wymaga wymiany całej płyty głównej?
Odpowiedź: Nie. W ramach naprawy elektronicznej wymieniamy samo fizyczne złącze USB-C lub towarzyszący mu kontroler zasilania Power Delivery. Wymiana uszkodzonego komponentu pozwala zachować oryginalną płytę główną urządzenia i przywrócić pełną sprawność toru ładowania.
