Serwis Lenovo ThinkPad X1 Carbon 3 20BS006EBM — na co zwrócić uwagę

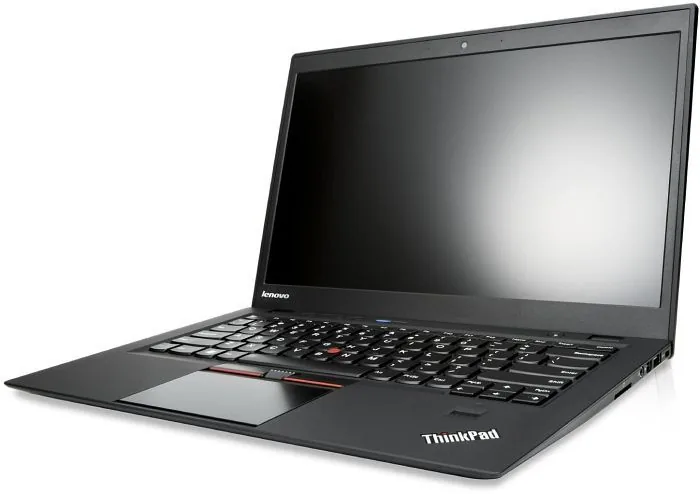

Lenovo ThinkPad X1 Carbon 3. generacji o kodzie modelu 20BS006EBM to lekki i wytrzymały ultrabook biznesowy z segmentu premium. Model ten łączy zaawansowaną konstrukcję z włókna węglowego i magnezu ze zintegrowaną architekturą płyty głównej. Z racji wieku urządzenia oraz miniaturyzacji podzespołów, codzienna eksploatacja prowadzi do naturalnego zużycia elementów mechanicznych, elektronicznych oraz chemicznych ogniw zasilających. Zrozumienie specyfiki tego wariantu pozwala na właściwą identyfikację usterek i przeprowadzenie skutecznych prac serwisowych.

Charakterystyka techniczna i typowe objawy zużycia w modelu 20BS006EBM

Wariant 20BS006EBM bazuje na platformie sprzętowej, w której kluczowe komponenty są bezpośrednio zintegrowane z laminatem płyty głównej. Wieloletnia praca w zróżnicowanych warunkach termicznych wywołuje określone symptomy, które wskazują na konieczność interwencji technicznej:

• Spadek wydajności i przegrzewanie się obudowy: Zjawisko throttlingu termicznego (automatyczne obniżanie taktowania procesora w celu ochrony przed przegrzaniem) objawia się spowolnioną reakcją systemu operacyjnego, głośną pracą wentylatora lub nagłym wyłączaniem się komputera pod obciążeniem.
• Problemy z zasilaniem i ładowaniem: Zużycie lub poluzowanie prostokątnego gniazda ładowania Slim Tip (złącze zasilania ze środkowym pinem sygnałowym), brak reakcji na podłączenie zasilacza, przerywanie ładowania przy poruszaniu wtykiem bądź szybkie rozładowywanie baterii wewnętrznej.
• Zniekształcenia obrazu lub brak podświetlenia: Miganie matrycy, pasy na ekranie podczas poruszania klapą czy całkowicie czarny ekran przy pracujących diodach sygnalizacyjnych, co wynika ze zużycia taśmy eDP (wewnętrzny przewód przesyłający sygnał wideo do matrycy) lub awarii przetwornic podświetlenia.
• Niestabilna praca pamięci operacyjnej: Występowanie błędów typu BSOD (błędy zatrzymania systemu Windows, tzw. niebieski ekran), samoczynne restarty oraz brak możliwości uruchomienia urządzenia z kodem dźwiękowym sygnalizującym błąd pamięci. W tej generacji pamięć RAM jest wlutowana na stałe w strukturę płyty głównej w technologii BGA (układ scalony montowany powierzchniowo za pomocą kulek lutowniczych).
• Niewykrywanie dysku SSD: Komunikaty informujące o braku urządzenia rozruchowego (No Boot Device), spowodowane degradacją komórek pamięci nośnika półprzewodnikowego lub utratą stabilności zasilania magistrali M.2.
• Zużycie mechanizmu klawiatury i gładzika: Zawieszanie się klawiszy, brak reakcji pojedynczych przycisków lub niepoprawne działanie manipulatora punktowego TrackPoint (czerwony punkt sterujący kursorem umieszczony między klawiszami).

Przyczyny i warianty awarii sprzętowych w ThinkPad X1 Carbon 3

Konstrukcja ThinkPada X1 Carbon 3 stawia wysokie wymagania wobec stabilności termicznej i elektrycznej. Wąski profil obudowy sprawia, że komponenty pracują w gęstym upakowaniu, co sprzyja kumulacji ciepła i naprężeń mechanicznych.

Degradacja układu chłodzenia i past termoprzewodzących

Z biegiem czasu fabryczna pasta termoprzewodząca (substancja wypełniająca mikroszczeliny między rdzeniem krzemowym a radiatorem) ulega procesowi wysychania, tracąc właściwości przewodzenia ciepła. Jednocześnie mikroskopijne żeberka miedzianego radiatora zostają zablokowane przez zbity kurz, co ogranicza przepływ powietrza generowany przez turbinę wentylatora. Prowadzi to do ciągłej pracy podzespołów w podwyższonej temperaturze, przyspieszając starzenie się połączeń lutowanych pod układem scalonym procesora.

Zużycie baterii litowo-polimerowej

Wbudowany akumulator posiada ograniczoną liczbę cykli ładowania i rozładowania. W miarę postępu procesów elektrochemicznych dochodzi do utraty pojemności znamionowej, a w skrajnych przypadkach do puchnięcia pakietów ogniw. Spuchnięta bateria wywiera nacisk od wewnątrz na touchpad oraz dolną pokrywę kadłubka, co może prowadzić do pęknięcia płytki dotykowej lub trwałego odkształcenia obudowy.

Uszkodzenia toru zasilania i gniazda Slim Tip

Naprężenia mechaniczne wywoływane przez kabel zasilacza oddziałują bezpośrednio na gniazdo Slim Tip zamontowane wewnątrz obudowy. Pęknięcie wewnętrznego pinu sygnałowego lub naderwanie przewodów wiązki gniazda uniemożliwia układowi KBC (układ scalony zarządzający zasilaniem, klawiaturą i ładowaniem baterii) prawidłowe rozpoznanie mocy zasilacza. Skutkuje to zablokowaniem ładowania lub brakiem startu płyty głównej.

Specyfika nośników danych M.2

X1 Carbon 3. generacji obsługuje dyski SSD w standardzie M.2, zależnie od konfiguracji ze wsparciem dla protokołu SATA lub wczesnych wersji PCIe. Zastosowanie niekompatybilnego dysku lub awaria kontrolera nośnika uniemożliwia prawidłowe ładowanie systemu. Dodatkowo wysokie temperatury panujące wewnątrz cienkiego korpusu przyspieszają zużycie pamięci Flash NAND.

Procedura diagnostyki i standardy naprawy

Naprawa zaawansowanych urządzeń z serii ThinkPad wymaga precyzyjnego podejścia laboratoryjnego. Ze względu na wlutowane podzespoły oraz delikatną strukturę kompozytowej obudowy, diagnoza poprzedza każdą ingerencję sprzętową.

Weryfikacja elektroniczna płyty głównej

Diagnostyka rozpoczyna się od demontażu dolnej pokrywy i odłączenia zasilania bateryjnego w celu uniknięcia zwarć. Następnie przeprowadza się pomiary multimetrem cyfrowym oraz oscyloskopem na głównych gałęziach zasilania:

• Sprawdzenie obecności głównych napięć przetwornic (linie 3,3 V, 5 V, linie zasilania pamięci RAM oraz rdzenia procesora VCORE).
• Pomiar rezystancji względem masy w celu wykluczenia zwarć w liniach wysokoprądowych.
• Ocena stanu termicznego laminatu za pomocą kamery termowizyjnej, która precyzyjnie wskazuje przegrzewające się układy scalone, zwarte kondensatory ceramiczne MLCC lub uszkodzone tranzystory MOSFET (tranzystory polowe sterujące przepływem prądu w przetwornicach).
• Weryfikacja integralności wsadu pamięci BIOS/UEFI (układ przechowujący podstawowy program rozruchowy) oraz programowanie kości pamięci SPI za pomocą programatora sprzętowego.

Konserwacja układu odprowadzania ciepła

Kompleksowa regeneracja termiczna obejmuje demontaż miedzianego ciepłowodu (heatpipe), chemiczne usunięcie skamieniałej pasty termoprzewodzącej z rdzenia procesora oraz dokładne oczyszczenie łopatek wentylatora i kratek wylotowych. Na oczyszczone powierzchnie nakładana jest nowa pasta o wysokim współczynniku przewodzenia ciepła, a stan łożyska wentylatora poddawany jest testom akustycznym i obrotowym. Czyszczenie i optymalizacja termiczna z reguły zajmują do 24 godzin.

Wymiana komponentów i montaż nowych części

Wszelkie uszkodzone elementy mechaniczne, moduły gniazd, matryce IPS czy taśmy sygnałowe wymieniane są na podzespoły fabrycznie nowe. Do montażu stosowane są wyłącznie nowe części, co zapewnia pełną stabilność i zgodność ze specyfikacją techniczną platformy. Klawiatura w tym modelu jest nitowana do podpórki nadgarstków, co wymaga precyzyjnego zgrzewania tworzywa sztucznego przy jej wymianie bez uszkadzania delikatnego korpusu. Całość prac naprawczych z reguły nie przekracza 3 dni.

Ryzyko związane z niefachową naprawą i zalecenia eksploatacyjne

Próby samodzielnego usuwania awarii w ultrabookach o zagęszczonej strukturze wewnętrznej często prowadzą do powikłań technicznych i zwiększenia zakresu uszkodzeń:

• Niezachowanie procedur ochrony ESD: Ładunki elektrostatyczne (ESD – wyładowanie elektrostatyczne) gromadzące się na ciele człowieka mogą bezpowrotnie uszkodzić wrażliwe struktury krzemowe procesora lub wlutowanych kości RAM, jeśli demontaż odbywa się bez uziemionej opaski antystatycznej i odpowiedniej maty.
• Niewyłączenie baterii w BIOS przed demontażem: ThinkPad X1 Carbon 3 posiada wbudowaną baterię, którą należy programowo odłączyć w menu BIOS przed rozkręceniem obudowy. Odpięcie taśmy matrycy przy podłączonym zasilaniu skutkuje natychmiastowym spaleniem bezpiecznika podświetlenia lub układu KBC na płycie głównej.
• Użycie niewłaściwych śrub montażowych: Śruby mocujące w tym modelu różnią się długością. Wkręcenie zbyt długiej śruby w niewłaściwe gniazdo prowadzi do przewiercenia ścieżek wielowarstwowego laminatu płyty głównej lub przebicia obudowy na wylot w rejonie podpórki nadgarstków.
• Stosowanie ciekłego metalu zamiast pasty termoprzewodzącej: Ze względu na aluminiowo-miedziane elementy radiatora oraz brak fabrycznej bariery ochronnej wokół rdzenia krzemowego, użycie przewodzącego prąd ciekłego metalu grozi zwarciem sąsiadujących komponentów SMD (drobne elementy elektroniczne montowane powierzchniowo).

Zaleca się regularne monitorowanie temperatur pracy urządzenia, unikanie korzystania z laptopa na miękkich powierzchniach blokujących dopływ powietrza od spodu kadłubka oraz natychmiastową reakcję serwisową na pierwsze objawy przegrzewania lub luzów w gnieździe zasilania.

Organizacja obsługi serwisowej i wsparcie

W celu zapewnienia ciągłości pracy, obsługa realizowana jest w elastycznym modelu logistycznym. Serwis dojazdowy umożliwia bezpłatny dojazd serwisanta do klienta na obszarze Warszawy i okolic w promieniu 40 km, zazwyczaj w czasie do 1 godziny od zgłoszenia. Większość usterek usuwamy podczas pierwszej wizyty, jeśli charakter usterki pozwala na bezpieczną naprawę w warunkach mobilnych.

W przypadku skomplikowanych napraw elektronicznych na poziomie komponentów BGA, sprzęt odbierany jest przez kierowcę w trybie door-to-door. W tym trybie bezpłatna diagnoza poprzedza decyzję o dalszych krokach technicznych. Jeśli naprawa nie zostanie zrealizowana, klient nie ponosi kosztów procedury weryfikacyjnej. Na czas trwania prac w pracowni elektronicznej wydawany jest bezpłatny laptop zastępczy na cały czas naprawy, bez kaucji i limitu czasowego. Na zrealizowane naprawy oraz wymienione komponenty udzielana jest gwarancja na okres do 12 miesięcy, a po zakończeniu usługi wystawiana jest faktura bez VAT. Doświadczenie serwisu obejmujące ponad 20 lat oraz ponad 10 000 urządzeń pozwala na skuteczne przywracanie sprawności nawet silnie wyeksploatowanym płytom głównym ThinkPad.

Najczęściej zadawane pytania (FAQ)

Czy w modelu ThinkPad X1 Carbon 3 (20BS006EBM) można rozbudować pamięć RAM?
Pamięć RAM w tym modelu jest na stałe wlutowana w płytę główną w układzie BGA i nie posiada fizycznych gniazd SO-DIMM na dodatkowe moduły. Zwiększenie ilości pamięci operacyjnej wymaga zaawansowanej wymiany kości pamięci na płycie głównej lub montażu innej konfiguracji płyty głównej.

Jakie dyski SSD są kompatybilne z wariantem 20BS006EBM?
Model ten wykorzystuje złącze M.2 o długości 2280. Obsługuje dyski SSD M.2 SATA oraz wybrane dyski M.2 PCIe AHCI. Nie wszystkie nowoczesne nośniki korzystające wyłącznie z protokołu NVMe współpracują bezproblemowo z tą generacją, dlatego dobór nośnika wymaga weryfikacji zgodności kontrolera z architekturą płyty głównej.

Co zrobić, gdy laptop nie reaguje na podłączenie zasilacza i nie ładuje baterii?
W pierwszej kolejności warto sprawdzić stan gniazda Slim Tip pod kątem wyłamania środkowego pinu. Przydatny bywa również twardy reset urządzenia poprzez wciśnięcie przycisku awaryjnego resetu (Emergency Reset Hole) umieszczonego w małym otworze na spodzie obudowy, przy użyciu cienkiego narzędzia. Jeżeli to nie przywróci reakcji na zasilanie, konieczna jest diagnostyka układu chargera (przetwornica ładująca) na płycie głównej.

Dlaczego klawiatura wymaga wymiany wraz ze zgrzewaniem, a nie prostego odkręcenia?
W serii ThinkPad X1 Carbon klawiatura jest zintegrowana z górną częścią kadłubka za pomocą gęstej siatki plastikowych nitów konstrukcyjnych. Prawidłowy montaż nowej klawiatury wymaga usunięcia starych nitów i precyzyjnego ponownego zgrzania punktów mocujących, co zapobiega uginaniu się klawiszy podczas pisania.
