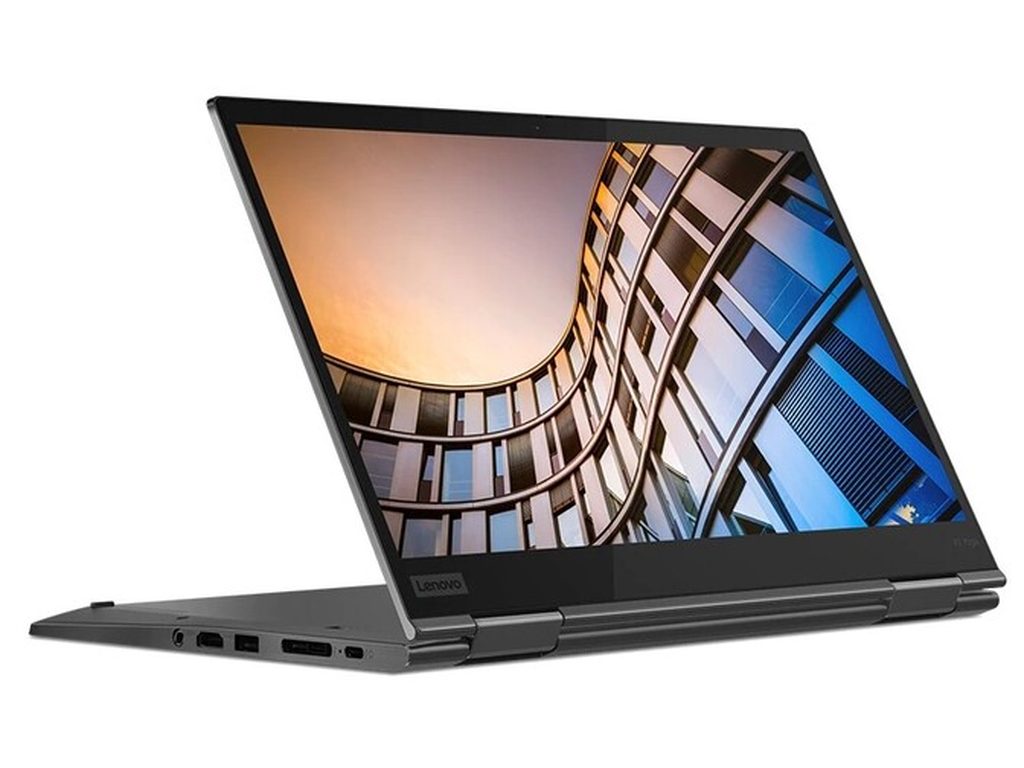

Model Lenovo ThinkPad X1 Yoga o kodzie produktu 20LD002MMD to zaawansowane urządzenie konwertowalne (laptop z funkcją obrotu ekranu o 360 stopni i pracy w trybie tabletu), należące do trzeciej generacji flagowej serii biznesowej. Połączenie kompaktowej, smukłej obudowy, precyzyjnego mechanizmu zawiasów typu 360 stopni oraz dotykowej matrycy z obsługą aktywnego rysika ThinkPad Pen Pro sprawia, że jest to sprzęt o złożonej architekturze wewnętrznej. Intensywna eksploatacja mobilna, częsta zmiana trybów pracy oraz miniaturyzacja podzespołów wiążą się ze specyficznymi wyzwaniami serwisowymi. Właściwa diagnoza poprzedza każdą skuteczną naprawę, a zrozumienie specyfiki tego wariantu konstrukcyjnego pozwala uniknąć powikłań technicznych i przedwczesnego zużycia komponentów.
Specyfika konstrukcyjna ThinkPad X1 Yoga i typowe objawy usterek
Wielozadaniowy charakter urządzeń konwertowalnych stawia przed podzespołami elektronicznymi i mechanicznymi znacznie wyższe wymagania niż w przypadku klasycznych laptopów biznesowych. W modelu ThinkPad X1 Yoga o oznaczeniu 20LD002MMD newralgicznym punktem jest integracja płyty głównej z układami zasilania oraz zaawansowany tor transmisji sygnału wideo.
Do najczęściej zgłaszanych objawów nieprawidłowej pracy należą:
- Brak reakcji na podłączenie zasilacza lub przerywanie ładowania baterii przez zintegrowane porty USB-C obsługujące standard Thunderbolt 3 (interfejs komunikacyjny wysokiej przepustowości integrujący przesyłanie danych, obrazu i zasilania Power Delivery).
- Migotanie obrazu, pionowe lub poziome pasy, zanikanie podświetlenia bądź całkowity brak obrazu przy określonym kącie otwarcia pokrywy matrycy.
- Brak reakcji panelu dotykowego na dotyk palcem przy zachowanym działaniu rysika cyfrowego lub odwrotnie — brak wykrywania piórka w zintegrowanym slocie ładującym (garaged pen).
- Mechaniczny opór zawiasów, nierównomierne chowanie się klawiszy w obudowie podczas przełączania w tryb tabletu (mechanizm Wave Keyboard, który automatycznie blokuje i opuszcza klawiaturę przy obrocie pokrywy) lub pęknięcia korpusu ze stopu magnezu i włókna węglowego.
- Przegrzewanie się urządzenia, głośna praca wentylatora układu chłodzenia oraz spadek wydajności procesora pod obciążeniem (zjawisko thermal throttling, czyli automatyczne obniżanie taktowania jednostki obliczeniowej w celu ochrony przed przegrzaniem).
- Brak możliwości uruchomienia laptopa po uśpieniu lub samoczynne wyłączanie się po odłączeniu przewodu zasilającego, wynikające z degradacji ogniw litowo-polimerowych.
Przyczyny problemów sprzętowych i elektronicznych w ThinkPad X1 Yoga
Złożoność konstrukcyjna modelu 20LD002MMD sprawia, że pojedynczy objaw może wynikać z wielu różnych awarii komponentów składowych. Prawidłowa ocena stanu technicznego wymaga weryfikacji zarówno elementów mechanicznych, jak i mikroukładów na płycie głównej.
Uszkodzenia toru zasilania i kontrolera Thunderbolt
Jedną z charakterystycznych dolegliwości laptopów biznesowych tej generacji jest awaria układu kontrolera zasilania i interfejsu Thunderbolt (mikroukładu scalonego zarządzającego negocjacją napięć w standardzie USB Power Delivery oraz transmisją danych). Uszkodzenie oprogramowania układowego (firmware) kontrolera lub przepięcie na liniach zasilających prowadzi do zablokowania możliwości ładowania akumulatora, braku wykrywania stacji dokujących, a w skrajnych przypadkach do uniemożliwienia startu przetwornicy głównej płyty.
Zużycie i naprężenia wiązki sygnałowej matrycy (taśmy eDP)
Kabel sygnałowy eDP (embedded DisplayPort — wielożyłowa wiązka przewodząca cyfrowy sygnał wideo, zasilanie podświetlenia oraz linie danych panelu dotykowego i kamery) w urządzeniu obracanym o 360 stopni podlega ciągłym naprężeniom skrętnym i zginającym. Z czasem dochodzi do mikropęknięć pojedynczych żył wewnątrz osłony zawiasu, co objawia się zakłóceniami obrazu zależnymi od położenia ekranu lub zanikiem funkcji dotykowych.
Awarie matrycy i digitizera
W wariancie 20LD002MMD zastosowano ekran dotykowy połączony w technologii pełnego laminowania (optyczne sklejenie panelu LCD z warstwą dotykową digitizera i szybą ochronną). Uszkodzenia mechaniczne, uderzenia w krawędź czy naprężenia punktowe mogą powodować uszkodzenie warstwy pojemnościowej lub warstwy aktywnej Wacom, co prowadzi do powstawania tzw. martwych stref dotyku (obszarów nie reagujących na polecenia) lub zjawiska ghost touching (samoczynnych kliknięć generowanych przez uszkodzony sensor).
Degradacja past termoprzewodzących i zanieczyszczenie radiatora
Z uwagi na smukłą obudowę układ chłodzenia opiera się na spłaszczonym miedzianym ciepłowodzie (heatpipe) i zminiaturyzowanym wentylatorze promieniowym. Zbierający się kurz tworzy na wylocie radiatora barierę blokującą przepływ powietrza. Równolegle fabryczna pasta termoprzewodząca (substancja wypełniająca mikroszczeliny między rdzeniem procesora a miedzianą stopą chłodzenia) ulega wysuszeniu i traci właściwości termiczne, co drastycznie podnosi temperaturę pracy układów scalonych BGA (komponentów montowanych powierzchniowo na siatce mikrokulek cynowych).
Procedura diagnostyczna i technologia naprawy
Kompleksowa obsługa serwisowa laptopa konwertowalnego ThinkPad X1 Yoga wymaga zachowania procedur ESD (ochrony przed wyładowaniami elektrostatycznymi) oraz użycia aparatury pomiarowej wysokiej precyzji. Naprawa realizowana jest w oparciu o dokładny protokół badawczy.
Diagnostyka układów zasilania rozpoczyna się od pomiarów rezystancji na cewkach głównych przetwornic impulsowych (układów przetwarzających napięcie wejściowe na napięcia robocze poszczególnych linii zasilających) oraz kontroli obecności zwarć w liniach zasilania pomocniczego. W przypadku awarii toru ładowania USB-C weryfikujemy stan tranzystorów MOSFET klucza wejściowego oraz programujemy pamięć Flash dedykowaną kontrolerowi Thunderbolt przy użyciu zewnętrznego programatora układów scalonych.
Jeżeli usterka dotyczy wyświetlania obrazu lub funkcji dotykowych, sprawdzamy ciągłość poszczególnych linii wiązki sygnałowej eDP pod mikroskopem stereoskopowym oraz testujemy stabilność zasilania panelu dotykowego. W przypadku mechanicznego uszkodzenia digitizera lub matrycy przeprowadzamy wymianę kompletnego modułu wyświetlacza. W naszych pracach stosujemy wyłącznie nowe komponenty, co gwarantuje pełną zgodność z fabrycznymi parametrami odwzorowania barw, jasności i czułości na nacisk.
Naprawa mechanizmu zawiasów i klawiatury Wave Keyboard wymaga precyzyjnej regulacji naciągu prowadnic oraz kalibracji czujników położenia ekranu (akcelerometrów i czujników Halla, które informują system operacyjny o przejściu w tryb tabletu i odłączają fizyczną klawiaturę). Prace konserwacyjne układu chłodzenia obejmują chemiczne oczyszczenie powierzchni krzemowych rdzeni procesora, nałożenie nowej pasty o wysokiej przewodności cieplnej oraz dynamiczne wyważenie i naoliwienie łożyska wentylatora.
Standardowy czas realizacji procedur naprawczych z reguły nie przekracza 3 dni roboczych, natomiast podstawowe czyszczenie układu chłodzenia i wymiana past termoprzewodzących realizowane są w czasie do 24 godzin. Na wykonane usługi oraz zamontowane nowe podzespoły udzielana jest gwarancja do 12 miesięcy.
Błędy przy samodzielnych próbach naprawy i zalecenia eksploatacyjne
Samodzielna ingerencja w strukturę laptopa ThinkPad X1 Yoga bez specjalistycznego zaplecza narzędziowego niesie ze sobą wysokie ryzyko trwałego uszkodzenia urządzenia. Do najczęstszych błędów technicznych należą:
- Otwieranie dolnej pokrywy obudowy bez uprzedniego programowego odłączenia baterii głównej w menu UEFI/BIOS (funkcja Disable Built-in Battery). Niezachowanie tego kroku sprawia, że płyta główna pozostaje pod napięciem pomocniczym, co przy przypadkowym dotknięciu narzędziem prowadzi do natychmiastowego zwarcia i spalenia mostka południowego lub procesora.
- Używanie metalowych otwieraków do podważania pokrywy matrycy, co skutkuje pęknięciem szklanej tafli digitizera lub przerwaniem delikatnych taśm flex łączących anteny bezprzewodowe i sensory.
- Niewłaściwy dobór wkrętów montażowych podczas składania obudowy. Zastosowanie zbyt długiej śruby w niewłaściwym gnieździe prowadzi do przewiercenia warstw laminatu płyty głównej (przecięcia wewnętrznych ścieżek sygnałowych) lub uszkodzenia zewnętrznej powłoki palmrestu.
- Stosowanie ciekłego metalu zamiast atestowanych past termoprzewodzących. Ze względu na aluminiowo-miedzianą konstrukcję radiatora i ryzyko przemieszczenia się ciekłego stopu podczas obracania laptopa, może dojść do zwarcia elementów SMD (miniaturowych rezystorów i kondensatorów) wokół rdzenia krzemowego.
W ramach profilaktyki zaleca się regularne aktualizowanie oprogramowania układowego UEFI/BIOS oraz kontrolera Thunderbolt za pośrednictwem dedykowanego oprogramowania systemowego producenta. Chroni to mikroukłady przed błędami logicznymi prowadzącymi do zablokowania ładowania.
Organizacja obsługi serwisowej z dojazdem
W celu zapewnienia maksymalnej wygody diagnoza i naprawa realizowane są w modelu mobilnym. Serwisant realizuje dojazd do 1 godziny na terenie Warszawy oraz okolic w promieniu 40 km, a większość usterek usuwamy podczas pierwszej wizyty bezpośrednio na miejscu. W przypadku konieczności wykonania zaawansowanych prac mikrolutowniczych lub wymiany podzespołów BGA urządzenie może zostać przekazane do diagnostyki w trybie door-to-door z odbiorem przez kierowcę.
W procesie technologicznym korzystamy z ponad 20 lat doświadczenia w naprawie urządzeń mobilnych oraz wiedzy zdobytej podczas serwisu ponad 10 000 urządzeń. Do dyspozycji pozostaje bezpłatny laptop zastępczy na cały czas trwania naprawy, wydawany bez kaucji i bez limitu czasowego, co pozwala na zachowanie ciągłości pracy.
Często zadawane pytania (FAQ)
Dlaczego ThinkPad X1 Yoga nie ładuje się przez jeden z portów USB-C?
Odpowiedź: Najczęstszą przyczyną jest uszkodzenie mikroukładu kontrolera zasilania Thunderbolt lub błąd w jego pamięci wewnętrznej. Wymaga to wykonania pomiarów linii napięciowych na płycie głównej oraz ewentualnego przeprogramowania pamięci Flash lub wymiany układu na nowy.
Czy po wymianie zawiasów klawiatura nadal będzie się automatycznie chować?
Odpowiedź: Tak, pod warunkiem prawidłowej kalibracji mechanizmu Wave Keyboard oraz właściwego spasowania prowadnic obudowy. Montaż nowych, oryginalnych elementów mechanicznych przywraca pełną funkcjonalność płynnego chowania klawiszy przy przejściu w tryb tabletu.
Co zrobić, gdy rysik ThinkPad Pen Pro nie ładuje się w obudowie?
Odpowiedź: Problem zazwyczaj leży po stronie styków ładujących wewnątrz wewnętrznego silosu (garaged slot) lub degradacji wbudowanego w piórko superkondensatora (zasobnika energii). Diagnostyka obejmuje pomiar napięcia na pinach ładujących oraz weryfikację modułu digitizera.
Ile trwa czyszczenie i konserwacja układu chłodzenia w tym modelu?
Odpowiedź: Standardowa procedura obejmująca demontaż układu odprowadzania ciepła, usunięcie zanieczyszczeń z radiatora oraz nałożenie nowych past termoprzewodzących realizowana jest w czasie do 24 godzin.
