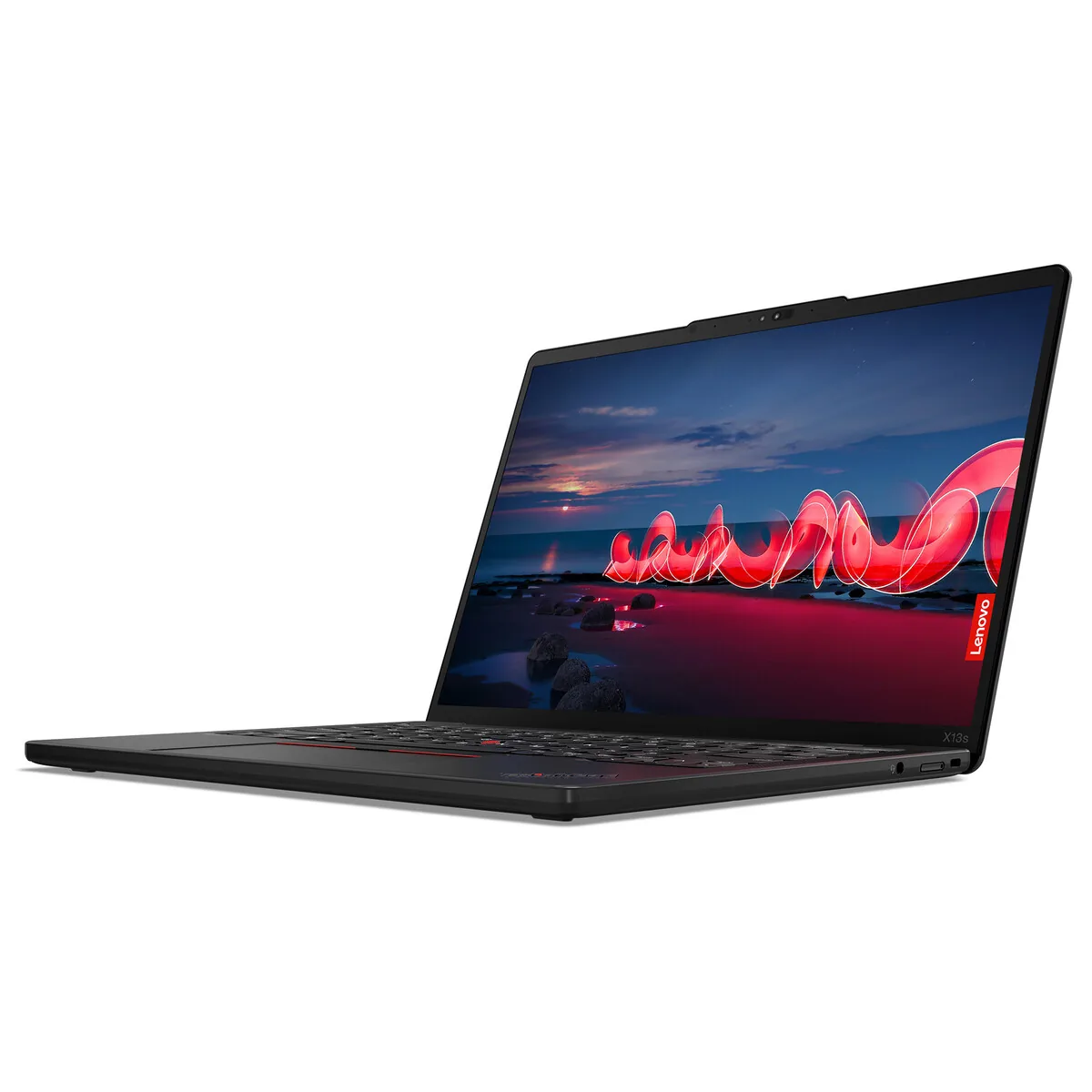

Lenovo ThinkPad X13s stanowi unikalną konstrukcję w portfolio rodziny ThinkPad, łącząc mobilną obudowę serii X z architekturą procesorów ARM (układów o zredukowanym zestawie instrukcji, zoptymalizowanych pod kątem energooszczędności) zamiast tradycyjnej architektury x86. Ta specyfika technologiczna sprawia, że urządzenie cechuje się pasywnym chłodzeniem (brak mechanicznego wentylatora), zintegrowaną pamięcią operacyjną oraz specyficznym środowiskiem oprogramowania bazującym na systemie Windows on ARM. Eksploatacja oraz obsługa techniczna tego modelu wymagają zupełnie innego podejścia diagnostycznego niż w przypadku klasycznych laptopów biznesowych z procesorami Intel lub AMD.
Specyfika konstrukcyjna i najczęstsze wyzwania techniczne ThinkPad X13s
Z perspektywy konstrukcyjnej ThinkPad X13s opiera się na płycie głównej o bardzo wysokim stopniu integracji komponentów. Procesor główny (CPU), układ graficzny (GPU), pamięć operacyjna LPDDR oraz kontrolery zasilania tworzą spójny układ System on Chip (SoC — jednoukładowy system scalony integrujący kluczowe podzespoły komputera na jednym podłożu krzemowym). Taka budowa eliminuje możliwość tradycyjnej rozbudowy czy modułowej wymiany pamięci RAM, co oznacza, że wszelkie nieprawidłowości w obszarze podsystemu pamięci wymagają zaawansowanej interwencji na poziomie mikrolutowania komponentów BGA (Ball Grid Array — obudowa scalona ze stykami w postaci kulek lutowniczych pod spodem układu).
Do najczęściej obserwowanych problemów w codziennej pracy z tym modelem należą:
- Problemy z kompatybilnością oprogramowania i sterowników — aplikacje wymagające emulacji x86/x64 (mechanizm uruchamiania programów skompilowanych dla innej architektury procesora) mogą powodować niestabilność systemu, błędy jądra (systemowe błędy zatrzymania) lub anomalie w zarządzaniu energią.
- Zaburzenia w sekwencji zasilania i ładowania USB-C Power Delivery — uszkodzenia kontrolerów PD (Power Delivery — protokół negocjacji napięcia i prądu przez złącze USB-C) skutkujące brakiem reakcji na podłączenie zasilacza, powolnym ładowaniem lub całkowitym brakiem inicjacji płyty głównej.
- Przegrzewanie sekcji zasilania pod długotrwałym obciążeniem — ze względu na brak wentylatora pasywny radiator (metalowy element odprowadzający ciepło przez konwekcję) oraz interfejsy termiczne (termopady i taśmy grafitowe) z czasem ulegają degradacji cieplnej, co prowadzi do dławienia termicznego (throttling — obniżanie taktowania procesora w celu ochrony przed przegrzaniem).
- Awarie modemu łączności komórkowej 5G/LTE — zintegrowane moduły łączności bezprzewodowej w technologii eSIM/SIM mogą ulegać rozłączeniom w wyniku uszkodzeń mechanicznych anten poprowadzonych w klapie matrycy lub mikropęknięć w okolicach gniazd sygnałowych.
- Uszkodzenia mechaniczne złączy USB-C — porty są lutowane bezpośrednio do laminatu płyty głównej, co przy naprężeniach kabla zasilającego może prowadzić do zerwania pól lutowniczych lub uszkodzenia linii sygnałowych High-Speed.
Przyczyny usterek sprzętowych i programowych w architekturze ARM
Źródła problemów w modelu ThinkPad X13s można podzielić na warstwę fizyczną oraz warstwę układowo-systemową. W warstwie fizycznej kluczową rolę odgrywa miniaturyzacja. Bardzo cienki profil obudowy wykonanej z materiałów kompozytowych oraz stopów magnezu sprawia, że płyta główna jest podatna na naprężenia skrętne podczas przenoszenia otwartego urządzenia jedną ręką. Mikroskopijne połączenia lutownicze pod układem SoC mogą ulegać zmęczeniu materiałowemu, wywołując losowe zawieszenia systemu operacyjnego lub brak obrazu na matrycy LCD.
W warstwie zasilania przyczyną awarii bywa stosowanie nieoryginalnych ładowarek USB-C o niestabilnej charakterystyce prądowo-napięciowej. Układy zarządzania zasilaniem PMIC (Power Management Integrated Circuit — scalony kontroler dystrybucji zasilania do poszczególnych sekcji płyty) w architekturze ARM są wyjątkowo wrażliwe na przepięcia i szpilki napięciowe powstające w sieci elektroenergetycznej. Przepięcie na linii VBUS złącza USB-C może doprowadzić do przebicia tranzystorów MOSFET (polowych tranzystorów kluczujących zasilanie) i uszkodzenia samego kontrolera ładowania.
W warstwie oprogramowania specyfika wynika ze środowiska UEFI ARM (Unified Extensible Firmware Interface — nowoczesny interfejs oprogramowania układowego pośredniczący między systemem a sprzętem). Uszkodzenia pamięci SPI Flash (nieulotna pamięć zawierająca kod startowy laptopa) na skutek nieudanej aktualizacji oprogramowania układowego powodują stan określany jako „brick” (całkowity brak reakcji na włącznik, brak podświetlenia klawiatury i diod diagnostycznych).
Procedury diagnostyczne i metodyka naprawy w niezależnym serwisie
Proces weryfikacji i usuwania usterek w modelu ThinkPad X13s rozpoczyna się od szczegółowej diagnostyki pomiarowej, mającej na celu precyzyjne odróżnienie problemu programowo-emulacyjnego od uszkodzenia komponentów elektronicznych. Ponad 20 lat doświadczenia w dziedzinie mikroelektroniki pozwala na realizację napraw na poziomie komponentowym (pojedynczych elementów smd, kontrolerów i układów scalonych), co eliminuje konieczność kosztownej wymiany całej płyty głównej.
Standardowy ciąg technologiczny obejmuje następujące etapy:
- Pomiary oscyloskopowe i multimetrowe toru zasilania — weryfikacja obecności głównych napięć systemowych (linii Always-On, sekcji zasilania pamięci oraz linii rdzenia procesora). Kontrola rezystancji na głównych cewkach przetwornic impulsowych pozwala wykluczyć zwarcia w kluczowych gałęziach zasilania.
- Analiza termowizyjna w podczerwieni — badanie płyty głównej pod napięciem przy użyciu kamery termowizyjnej o wysokiej czułości, co pozwala bezbłędnie zlokalizować przegrzewające się kondensatory filtrujące, uszkodzone sterowniki przetwornic lub zwarcia wewnętrzne w układach PMIC.
- Wymiana złączy USB-C i mikrolutowanie — precyzyjny demontaż uszkodzonego gniazda przy użyciu stacji lutowniczych na gorące powietrze (hot air) oraz lutowania mikrokolbowego pod mikroskopem stereoskopowym, z odtworzeniem ewentualnie zerwanych ścieżek sygnałowych i zabezpieczeniem powierzchni maską UV (polimerem utwardzanym światłem ultrafioletowym).
- Programowanie pamięci układowej firmware — bezpośredni odczyt i programowanie kości SPI z wykorzystaniem programatorów sprzętowych zgodnych z architekturą ARM, rekonstrukcja uszkodzonych struktur wsadu oraz czyszczenie regionów konfiguracyjnych.
- Regeneracja pasywnego układu odprowadzania ciepła — aplikacja zaawansowanych materiałów zmiennofazowych (materiałów termoprzewodzących zmieniających stan skupienia pod wpływem temperatury) lub wysokowydajnych padów termicznych, które przywracają optymalny transfer ciepła z rdzenia SoC na radiator bez użycia wentylatora.
- Weryfikacja integralności matrycy i taśm eDP — w modelach z ekranem dotykowym lub matrycą o niskim poborze mocy badane są linie transmisyjne eDP (Embedded DisplayPort — cyfrowy interfejs przesyłu sygnału wideo) pod kątem ciągłości sygnału przy ruchach zawiasu.
Do realizacji wszystkich prac wykorzystywane są wyłącznie nowe, nigdy nieużywane komponenty pochodzące z pewnych łańcuchów dostaw. Po zakończonej naprawie sprzęt przechodzi wieloetapowe testy obciążeniowe, sprawdzające stabilność pracy pod długotrwałym stresem obliczeniowym, efektywność ładowania baterii oraz bezbłędne działanie modułów łączności bezprzewodowej. Na wykonane usługi udzielana jest gwarancja do 12 miesięcy.
Zagrożenia związane z próbami niefachowej ingerencji
Konstrukcja ThinkPad X13s nie wybacza błędów warsztatowych. Próby samodzielnego demontażu obudowy bez odpowiednich narzędzi antystatycznych oraz separatorów z tworzywa sztucznego prowadzą do wyłamania delikatnych zatrzasków dolnej pokrywy, co trwale obniża sztywność korpusu i pogarsza docisk pasywnego chłodzenia do elementów grzejnych.
Szczególnie niebezpieczne jest stosowanie uniwersalnych past termoprzewodzących o nieodpowiedniej lepkości lub przewodności. W układach pasywnych grubość warstwy termoprzewodzącej oraz siła docisku są ściśle skalkulowane. Użycie zbyt grubego termopada powoduje naprężenia mechaniczne rdzenia krzemowego, co przy skręcaniu obudowy może doprowadzić do pęknięcia struktury krzemu i nieodwracalnego zniszczenia płyty głównej. Z kolei zastosowanie pasty płynny metal (stopu galu i indu o skrajnie wysokiej przewodności elektrycznej) grozi powstaniem natychmiastowych zwarć na mikroskopijnych elementach biernych rozmieszczonych wokół układu SoC.
Brak zabezpieczeń ESD (ochrony przed wyładowaniami elektrostatycznymi — niekontrolowanym przepływem ładunku elektrycznego) podczas manipulacji przy otwartej płycie głównej może nieodwracalnie uszkodzić bramki logiczne wewnątrz układu scalonego ARM, który charakteryzuje się bardzo niską tolerancją na ładunki elektrostatyczne.
Profilaktyka i optymalna eksploatacja laptopa z pasywnym chłodzeniem
Aby zapewnić długotrwałą i bezawaryjną pracę modelu ThinkPad X13s, warto wdrożyć podstawowe zasady bezpiecznej eksploatacji:
- Zapewnienie swobodnej cyrkulacji powietrza wokół obudowy — ponieważ dolna pokrywa i wewnętrzne radiatory odpowiadają za oddawanie całego ciepła do otoczenia, praca na miękkich powierzchniach (koce, łóżko) prowadzi do kumulacji ciepła i przyspieszonej degradacji ogniw akumulatora.
- Stosowanie zasilaczy o stabilnych parametrach — zaleca się używanie ładowarek zgodnych z profilem USB-C PD, które zapewniają czysty sygnał zasilania bez wahań napięcia.
- Ostrożne operowanie przewodami w portach USB-C — unikanie szarpania, bocznych nacisków na wtyk oraz przenoszenia laptopa z wpiętym sztywnym kablem chroni wewnętrzne pola lutownicze przed zmęczeniem mechanicznym.
- Weryfikacja kompatybilności oprogramowania — przed instalacją niszowych narzędzi systemowych, oprogramowania antywirusowego czy sterowników urządzeń zewnętrznych należy upewnić się, że producent udostępnia natywne wersje dla architektury ARM64, co zapobiega konfliktom na poziomie jądra systemu.
Organizacja obsługi technicznej i czas realizacji
Obsługa techniczna realizowana jest w modelu mobilnym i wysyłkowym door-to-door, bez konieczności wychodzenia z domu czy biura. Na obszarze Warszawy oraz okolicznych miejscowości w promieniu do 40 km dojazd technika lub kierowcy odbierającego sprzęt wynosi z reguły do 1 godziny. Większość typowych usterek o charakterze programowym lub drobnych nieprawidłowości sprzętowych eliminowana jest bezpośrednio podczas pierwszej wizyty serwisanta.
W przypadku skomplikowanych napraw elektronicznych na poziomie płyty głównej urządzenie trafia do stanowiska mikrolutowniczego za pośrednictwem kierowcy. W trybie door-to-door pełna diagnostyka sprzętowa pozostaje całkowicie bezpłatna — jeśli naprawa w tym trybie nie zostanie zrealizowana, klient nie ponosi kosztów diagnozy. Standardowy czas naprawy z reguły nie przekracza 3 dni roboczych, natomiast podstawowe prace konserwacyjne i optymalizacyjne zamykają się w czasie do 24 godzin. Na cały okres trwania procedury serwisowej udostępniany jest bezpłatny laptop zastępczy, bez konieczności wpłacania kaucji i bez ograniczeń czasowych.
Najczęściej zadawane pytania (FAQ)
Czy w ThinkPad X13s można rozszerzyć pamięć RAM lub wymienić dysk SSD?
Pamięć operacyjna LPDDR w tym modelu jest trwale zintegrowana z płytą główną w ramach struktury procesora ARM i nie podlega tradycyjnej rozbudowie modułowej. Nośnik danych SSD (w formacie M.2 2242 — miniaturowy dysk półprzewodnikowy) jest elementem wymiennym, co umożliwia zwiększenie przestrzeni dyskowej lub jego wymianę w przypadku awarii kontrolera pamięci Flash.
Dlaczego ThinkPad X13s robi się gorący od spodu, skoro nie ma wentylatora?
Brak wentylatora oznacza, że obudowa urządzenia oraz wewnętrzne radiatory pełnią funkcję głównego elementu rozpraszającego energię cieplną do otoczenia. Ciepła lub gorąca dolna pokrywa przy intensywnej pracy jest zjawiskiem naturalnym, świadczącym o prawidłowym odprowadzaniu ciepła z procesora. Jeśli jednak temperatura powoduje wyłączanie się komputera lub gwałtowny spadek wydajności, konieczna jest weryfikacja stanu interfejsów termicznych.
Co zrobić, gdy laptop nie reaguje na podłączenie ładowarki?
Należy w pierwszej kolejności sprawdzić zachowanie diody LED przy porcie ładowania oraz spróbować podłączyć zasilacz do drugiego portu USB-C. Brak reakcji obu portów zazwyczaj wskazuje na awarię kontrolera zasilania Power Delivery lub zadziałanie zabezpieczenia przeciwzwarciowego na płycie głównej, co wymaga specjalistycznej diagnostyki pomiarowej.
Jakie dokumenty są wystawiane po wykonaniu usługi?
Do każdej zrealizowanej naprawy dołączany jest szczegółowy protokół wykonanych czynności, pisemna karta gwarancyjna na okres do 12 miesięcy oraz faktura bez VAT potwierdzająca wykonanie usługi serwisowej.
