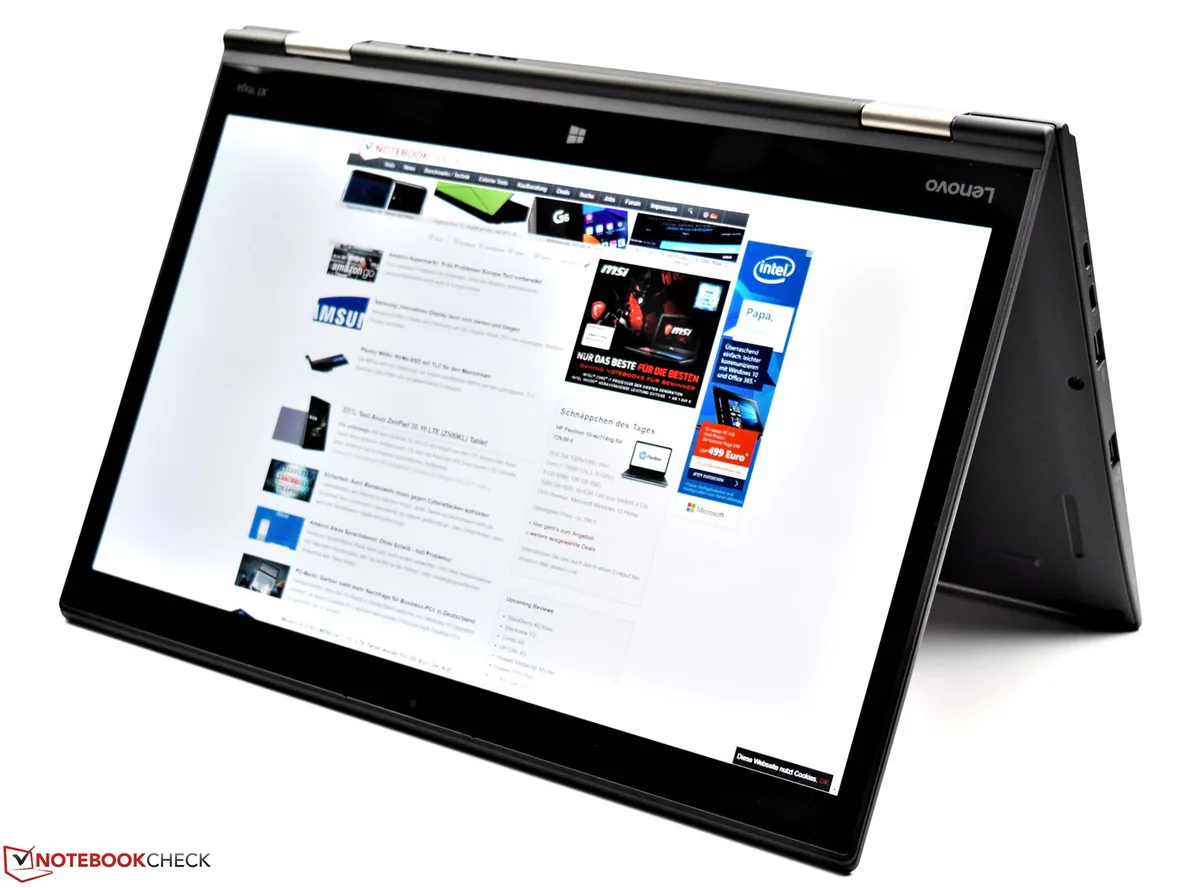

Specyfika konstrukcyjna ThinkPad X1 Yoga: połączenie obrotowych zawiasów 360 stopni i ekranu dotykowego
Seria ThinkPad X1 Yoga to linia urządzeń konwertowalnych 2w1, zaprojektowana z myślą o pracy w wielu trybach: tradycyjnego laptopa, namiotu, podstawki oraz tabletu. Swobodna zmiana tych pozycji jest możliwa dzięki zastosowaniu podwójnych, symetrycznych zawiasów o 360-stopniowym zakresie ruchu, które wewnątrz kryją zintegrowaną przekładnię mechaniczną (zespół kół zębatych synchronizujących ruch obu osi zawiasu) oraz kanały przelotowe dla wiązek sygnałowych. Obudowa wykonana ze stopów magnezu, aluminium oraz włókna węglowego zapewnia wysoką sztywność konstrukcji, jednak miniaturyzacja i ciągłe naprężenia skrętne generowane podczas obracania pokrywy stawiają wysokie wymagania elementom mechanicznym i połączeniom elektrycznym.
Wyświetlacz w modelu ThinkPad X1 Yoga nie jest standardową matrycą LCD, lecz wielowarstwowym modułem zespolonym. W jego skład wchodzi matryca wyświetlająca (panel IPS lub OLED), warstwa pojemnościowa digitizera (przezroczysta siatka czujników dotykowych reagująca na palce) oraz aktywna siatka rezonansu elektromagnetycznego (warstwa EMR współpracująca z dedykowanym piórkiem ThinkPad Pen Pro). Wszystkie te elementy są połączone optycznie za pomocą kleju OCA (optycznie przezroczysty klej polimerowy) ze szklaną taflą ochronną. Taka budowa eliminuje szczelinę powietrzną, co poprawia kontrast i kąty widzenia, jednak znacząco komplikuje procedury naprawcze w przypadku uszkodzeń mechanicznych.
Typowe objawy usterek mechanizmu obrotowego i modułu ekranu
Awarie w obrębie zawiasów i ekranu w ThinkPad X1 Yoga rzadko występują bez wcześniejszych sygnałów ostrzegawczych. Do najczęściej obserwowanych objawów należą:
- Zwiększony opór lub asymetria pracy zawiasów: jeden z zawiasów stawia wyraźnie większy opór podczas otwierania, co powoduje skręcanie całej klapy matrycy i wywieranie nierównomiernego nacisku na krawędzie ekranu.
- Wyczuwalny luz roboczy i niestabilność pokrywy: pokrywa opada samoczynnie w określonych kątach nachylenia lub chybocze się podczas pisania na klawiaturze.
- Rozwarstwienie krawędzi obudowy (tzw. delaminacja): szczeliny pojawiające się w dolnych narożnikach ekranu w pobliżu mocowania zawiasów, wskazujące na wyrwanie mosiężnych tulei gwintowanych z korpusu pokrywy.
- Trzaski i zgrzyty mechaniczne: dźwięki tarcia metalu o metal wewnątrz tulei zawiasu, świadczące o zatarciu sworznia lub degradacji smaru technicznego o wysokiej lepkości.
- Zakłócenia obrazu skorelowane z ruchem matrycy: migotanie podświetlenia, kolorowe pionowe pasy, chwilowy brak obrazu lub artefakty graficzne pojawiające się wyłącznie przy zmianie kąta nachylenia ekranu.
- Utrata funkcji dotykowych lub zjawisko dotyku widmowego (tzw. phantom touch / ghost touch): kursor samoczynnie klika w losowych punktach ekranu, digitizer reaguje tylko w wyznaczonych strefach lub całkowicie przestaje odpowiadać na dotyk palca przy zachowanej reakcji na piórko.
- Brak detekcji trybu tabletu: urządzenie po obróceniu o 360 stopni nie wyłącza fizycznej klawiatury i touchpada, co wskazuje na usterkę zintegrowanego czujnika kąta otwarcia (akcelerometru lub czujnika Halla współpracującego z magnesem w zawiasie).
Przyczyny awarii: zmęczenie materiału, naprężenia i uszkodzenia taśm sygnałowych
Konstrukcja zawiasów 360 stopni w ThinkPad X1 Yoga podlega złożonym siłom fizycznym. Każde otwarcie urządzenia, a zwłaszcza pełne przejście w tryb tabletu, generuje wysoki moment obrotowy. Z biegiem czasu dochodzi do utleniania i wysychania fabrycznego smaru teflonowego lub silikonowego, co drastycznie zwiększa tarcie wewnętrzne. Zawias zaczyna stawiać opór przekraczający wytrzymałość punktów kotwiczenia w obudowie. Prowadzi to do wyrywania gwintowanych insertów z magnezowej ramy lub mikropęknięć w strukturze włókna węglowego klapy.
Kolejnym newralgicznym punktem jest wiązka przewodów łączących płytę główną z modułem wyświetlacza (taśma eDP — Embedded DisplayPort oraz magistrala I2C/USB dla digitizera i czujników). Przewody te przechodzą bezpośrednio przez wydrążone osie zawiasów. Przy każdym obrocie wiązka ulega skręcaniu (torsji) i zginaniu. Wieloletnia eksploatacja prowadzi do zmęczeniowego pękania pojedynczych żył miedzianych wewnątrz elastycznego oplotu ochronnego, co objawia się niestabilnym sygnałem wideo lub zanikiem komunikacji z kontrolerem dotyku.
W przypadku samej matrycy dotykowej główną przyczyną usterek są naprężenia punktowe. Gdy jeden zawias ulega zablokowaniu, użytkownik próbując zamknąć lub otworzyć laptopa, mimowolnie zgina całą taflę szklaną. Powstające naprężenia ścinające prowadzą do mikropęknięć w nanometrycznych ścieżkach tlenku indu i cyny (warstwy ITO przewodzącej impulsy dotykowe), co skutkuje martwymi strefami dotyku, nawet jeśli zewnętrzne szkło ochronne nie wykazuje widocznych pęknięć.
Diagnostyka i procedury naprawcze w niezależnym serwisie
Proces naprawczy w ThinkPad X1 Yoga wymaga zachowania rygorystycznych procedur ze względu na delikatność podzespołów i zwartą architekturę wnętrza. Diagnostyka rozpoczyna się od weryfikacji stanu mechanicznego oraz testów elektronicznych bezinwazyjnych, po czym następuje demontaż urządzenia.
1. Weryfikacja magistrali sygnałowych i kontrolerów
Prace rozpoczyna test diagnostyczny kontrolera dotyku oraz inspekcja sygnałów eDP za pomocą oscyloskopu cyfrowego, co pozwala jednoznacznie odróżnić uszkodzenie samej matrycy od usterki taśmy sygnałowej lub układu zasilania matrycy na płycie głównej (np. bezpiecznika linii podświetlenia VBLUES czy przetwornicy napięcia pomocniczego). Testowane są również czujniki Halla (magnetyczne czujniki położenia) odpowiadające za przełączanie urządzenia w tryb tabletu.
2. Demontaż i separacja modułu wyświetlacza
Demontaż ekranu w serii ThinkPad X1 Yoga wymaga użycia podgrzewacza laboratoryjnego lub separatora podczerwieni. Spoiwa termoplastyczne i specjalne taśmy montażowe łączące ramkę z korpusem pokrywy muszą zostać równomiernie zmiękczone w kontrolowanej temperaturze, aby uniknąć miejscowego przegrzania warstwy polaryzatora matrycy LCD lub degradacji pikseli w panelach OLED. Narzędzia z miękkiego tworzywa sztucznego (spudgery) oraz nici molibdenowe pozwalają na bezpieczne odseparowanie elementów bez ryzyka wyszczerbienia krawędzi szkła.
3. Wymiana i kalibracja zawiasów
W przypadku zatarcia lub uszkodzenia mechanizmu zawsze stosuje się kompletną wymianę obu zawiasów na fabrycznie nowe podzespoły. Wymiana wyłącznie jednego zawiasu jest błędem sztuki, ponieważ różnica w sile tarcia nowego i zużytego elementu prowadzi do ponownego skręcania klapy. Jeśli doszło do wyrwania punktów mocowania w pokrywie matrycy lub dolnym korpusie (palmreście), przeprowadzana jest rekonstrukcja gniazd gwintowanych przy użyciu dwuskładnikowych żywic epoksydowych o podwyższonej odporności termicznej lub wymiana całej pokrywy na nową.
4. Wymiana modułu matrycy dotykowej
W zależności od generacji modelu ThinkPad X1 Yoga wymianie podlega kompletny, fabrycznie zespolony moduł (matryca LCD/OLED, digitizer, szkło ochronne, ramka) lub przeprowadzana jest precyzyjna wymiana warstwy wyświetlacza. Po zamontowaniu nowego panelu konieczne jest wgranie odpowiedniego wsadu pamięci EDID (struktura danych informująca kartę graficzną o parametrach i profilu barwnym matrycy) do pamięci EEPROM panelu oraz przeprowadzenie kalibracji digitizera za pomocą dedykowanego oprogramowania inżynieryjnego, co zapewnia idealną precyzję punktu styku piórka i palca.
5. Wymiana wiązki kablowej i prowadzenie przewodów
Nowa taśma matrycy oraz wiązka antenowa modułów WLAN/WWAN muszą zostać ułożone wewnątrz zawiasu zgodnie z fabrycznym schematem prowadzenia przewodów. Niewłaściwe ułożenie wiązki, brak zachowania pętli kompensacyjnej (niewielkiego naddatku długości przewodu) lub pominięcie elastomerowych tulei ochronnych prowadzi do szybkiego przetarcia izolacji podczas obracania ekranu.
Ryzyko związane z niefachową naprawą ThinkPad X1 Yoga
Próby samodzielnej naprawy zawiasów i ekranu w urządzeniach konwertowalnych niosą ze sobą wysokie ryzyko trwałego uszkodzenia podzespołów. Do najczęstszych błędów należą:
- Próby smarowania zawiasów preparatami penetrującymi: użycie preparatów typu aerozole wielofunkcyjne prowadzi do wypłukania resztek smaru stałego, a ciecz o niskiej lepkości wnika pod warstwy digitizera i polaryzatora matrycy, tworząc nieodwracalne plamy i zacieki na wyświetlanym obrazie.
- Podważanie ekranu metalowymi narzędziami: próba odklejenia matrycy na zimno skutkuje natychmiastowym pęknięciem szkła ochronnego lub uszkodzeniem taśm flex (elastycznych taśm połączeniowych COF — Chip-on-Film) wbudowanych w krawędź panelu.
- Mocowanie zawiasów klejami cyjanoakrylowymi: kleje błyskawiczne są kruche i nie przenoszą obciążeń ścinających ani drgań. Ich opary powodują ponadto zmatowienie powierzchni szklanych i plastikowych (zjawisko solwentacji).
- Demontaż bez odłączenia zasilania bateryjnego: płyty główne w laptopach ThinkPad posiadają stałe napięcie zasilania podświetlenia (często powyżej kilkunastu woltów) obecne na złączu eDP nawet przy wyłączonym systemie. Odpięcie lub wpięcie taśmy matrycy przy podłączonej baterii głównej powoduje zwarcie i natychmiastowe spalenie bezpiecznika podświetlenia, a w skrajnych przypadkach uszkodzenie mostka hybrydowego w procesorze.
Organizacja obsługi serwisowej z dojazdem
W przypadku awarii mechanicznych lub problemów z wyświetlaniem obrazu realizowana jest bezpośrednia pomoc techniczna. Na obszarze Warszawy oraz w okolicach w promieniu 40 km serwisant dojeżdża pod wskazany adres w czasie do 1 godziny od zgłoszenia. Diagnostyka na miejscu oraz proste czynności konfiguracyjne wykonywane są podczas wizyty, przy czym każda interwencja technika na miejscu jest usługą odpłatną za czas pracy, natomiast sam dojazd pozostaje bezpłatny.
Złożone naprawy konstrukcyjne, wymagające kontrolowanego wygrzewania spoiw, rekonstrukcji mocowań zawiasów w komorze czy wymiany modułów klejonych OCA, realizowane są w trybie door-to-door. W tym modelu kierowca odbiera sprzęt od klienta i dostarcza go do zaplecza technicznego. Diagnostyka w trybie door-to-door jest w pełni bezpłatna, a zasada braku opłat w przypadku braku możliwości usunięcia usterki obowiązuje wyłącznie w tym wariancie obsługi. Czas realizacji naprawy z reguły nie przekracza 3 dni. W całym procesie montowane są wyłącznie nowe podzespoły, a na wykonane prace udzielana jest gwarancja do 12 miesięcy. Na czas trwania naprawy wydawany jest bezpłatny laptop zastępczy bez kaucji i limitu czasowego.
Najczęściej zadawane pytania (FAQ)
Czy możliwa jest wymiana samego zawiasu bez wymiany matrycy?
Tak, pod warunkiem że uszkodzenie mechanizmu obrotowego zostało zdiagnozowane odpowiednio wcześnie i nie doprowadziło do pęknięcia szkła digitizera ani przerwania wewnętrznych ścieżek transmisyjnych panelu. W trakcie naprawy wymieniany jest komplet zawiasów oraz weryfikowany stan punktów montażowych w pokrywie.
Dlaczego ekran przestał reagować na dotyk palcem, ale nadal działa z piórkiem ThinkPad Pen Pro?
Za obsługę dotyku palcem oraz rysika odpowiadają dwie niezależne technologie zintegrowane w jednym module. Dotyk palca obsługuje siatka pojemnościowa (digitizer pojemnościowy), natomiast piórko komunikuje się z warstwą rezonansu elektromagnetycznego (EMR). Uszkodzenie kontrolera I2C, mikropęknięcie ścieżki pojemnościowej lub uszkodzenie dedykowanej żyły w taśmie sygnałowej może wyłączyć funkcję dotyku palcem przy zachowaniu pełnej sprawności digitizera piórka.
Czy po wymianie zawiasów obudowa zachowa swoją pierwotną sztywność?
Zastosowanie fabrycznie nowych podzespołów o właściwym momencie obrotowym oraz profesjonalna rekonstrukcja gniazd mocujących w stopie magnezowo-aluminiowym przywracają pełną sztywność konstrukcji. Mechanizm 360 stopni po prawidłowo przeprowadzonej procedurze montażowej pracuje z równomiernym oporem w całym zakresie obrotu.
Jakie objawy wskazują na uszkodzenie taśmy sygnałowej, a jakie na awarię samej matrycy?
Uszkodzenie taśmy sygnałowej objawia się najczęściej zakłóceniami, które bezpośrednio reagują na ruch pokrywy — obraz zanika, migocze lub zmienia barwy przy określonym kącie otwarcia, a w pozycji nieruchomej może działać poprawnie. Uszkodzenie samej matrycy charakteryzuje się stałymi defektami niezależnymi od poruszania klapą, takimi jak pionowe lub poziome linie na stałe widoczne na ekranie, czarne plamy wylanej cieczy krystalicznej czy zniekształcenia geometrii obrazu.
