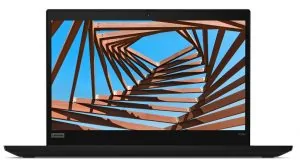

ThinkPad X390 i X395 — specyfika generacji

Charakterystyka generacji ThinkPad X390 i X395 oraz ich miejsce w serii X

Modele Lenovo ThinkPad X390 oraz ThinkPad X395 reprezentują istotny etap ewolucji w segmencie kompaktowych laptopów biznesowych. Generacja ta wprowadziła zauważalne zmiany konstrukcyjne względem swoich bezpośrednich poprzedników, takich jak X280 czy wcześniejsze modele z matrycami o przekątnej 12,5 cala. W modelach X390 i X395 producent zastosował ekran o przekątnej 13,3 cala, redukując jednocześnie ramki wokół panelu, co pozwoliło zachować wymiary obudowy zbliżone do urządzeń dwunastocalowych. Główną osią podziału między tymi dwoma bliźniaczymi konstrukcjami jest architektura płyty głównej oraz zastosowana platforma obliczeniowa: ThinkPad X390 opiera się na procesorach Intel Core ósmej i dziesiątej generacji, natomiast ThinkPad X395 bazuje na jednostkach AMD Ryzen PRO serii 3000 ze zintegrowanym układem graficznym Radeon Vega.

Z punktu widzenia budowy mechanicznej i architektury elektronicznej oba urządzenia charakteryzują się zwartą obudową wykonaną z kompozytów magnezu, włókna szklanego oraz tworzyw polimerowych (PPS – polifenylosiarczek, materiał o wysokiej odporności termicznej i mechanicznej). Przejście na bardziej smukłą sylwetkę wymusiło jednak kompromisy inżynieryjne. Najważniejszym z nich jest rezygnacja z tradycyjnych gniazd pamięci operacyjnej na rzecz kości wlutowanych bezpośrednio w laminat płyty głównej (LPDDR4 lub DDR4 w technologii BGA – Ball Grid Array, czyli montażu powierzchniowego za pomocą kulek lutowniczych). Ta cecha konstrukcyjna ma bezpośrednie przełożenie na późniejszą eksploatację, podatność na usterki oraz metodykę napraw serwisowych.

Oba laptopy wyposażono w rozbudowane mechanizmy zarządzania energią oraz porty USB-C służące do zasilania, przesyłania obrazu oraz komunikacji ze stacjami dokującymi. W modelu X390 zintegrowano kontroler Thunderbolt (interfejs szybkiej transmisji danych i obrazu magistralą PCIe), podczas gdy w X395 porty USB-C realizują standard DisplayPort oraz Power Delivery bez obsługi protokołu Thunderbolt. Zrozumienie tych subtelnych różnic sprzętowych jest kluczowe dla prawidłowej diagnostyki problemów z zasilaniem, sekcją ładowania czy kompatybilnością peryferiów.

Typowe usterki i warianty problemów sprzętowych w ThinkPadach X390 i X395

Eksploatacja tych modeli ujawnia szereg powtarzalnych problemów wynikających z ich gęstego upakowania elementów na płycie głównej oraz specyfiki użytych układów scalonych. Do najczęstszych wariantów usterek należą:

• Awarie toru zasilania USB-C i układów Power Delivery: Podstawowym objawem jest brak reakcji na podłączenie ładowarki, sporadyczne ładowanie tylko pod określonym kątem lub całkowity brak możliwości uruchomienia urządzenia. W modelach X390 i X395 kontrolery zasilania USB-C (często układy scalone typu TPS6598x lub dedykowane kontrolery zasilania) pracują pod znacznym obciążeniem termicznym. Zmęczenie lutów lub uszkodzenie samego kontrolera odcina główną linię zasilania 20V (VBUS).
• Uszkodzenia pamięci operacyjnej wlutowanej w płytę główną: Usterka objawia się brakiem obrazu po włączeniu, powtarzalnymi sygnałami dźwiękowymi BIOS (tzw. beep codes lub melodie diagnostyczne Lenovo SmartForm), losowymi restartami bądź błędami niebieskiego ekranu (BSOD – Blue Screen of Death, krytyczny błąd systemu operacyjnego). Ponieważ pamięć RAM jest zintegrowana na stałe, uszkodzenie choćby jednej kości paraliżuje całą płytę główną.
• Problemy z oprogramowaniem układowym kontrolera Thunderbolt (dotyczy X390): Podobnie jak w wielu innych modelach ThinkPad z tego okresu, niewłaściwe wersje mikrokodu Thunderbolt mogą doprowadzić do nadmiernego zużycia pamięci SPI Flash przechowującej firmware kontrolera. Skutkiem jest zanik funkcji ładowania, brak wykrywania urządzeń peryferyjnych na złączu Type-C, a w skrajnym wypadku niemożność włączenia komputera po całkowitym rozładowaniu baterii.
• Zjawisko dławienia termicznego (thermal throttling): Zmniejszenie obudowy przy zachowaniu wielordzeniowych procesorów stawia wysokie wymagania układowi chłodzenia. Wskutek starzenia się pasty termoprzewodzącej (utrata elastyczności i przewodności cieplnej) oraz gromadzenia się zanieczyszczeń w radiatorze, procesor błyskawicznie osiąga temperatury krytyczne, obniżając taktowanie zegara zegarowego w celu ochrony przed przegrzaniem.
• Uszkodzenia mechaniczne gniazd na płycie głównej: Złącza USB-C są przylutowane powierzchniowo bezpośrednio do płyty głównej. Regularne podłączanie przewodu pod kątem lub szarpnięcia powodują wyłamywanie pinów wewnętrznych bądź pękanie padów lutowniczych (ścieżek miedzianych na laminacie), co prowadzi do zwarć wewnątrz portu.
• Zablokowane lub uszkodzone układy EC (Embedded Controller): Układ EC odpowiada za sekwencję startową, kontrolę klawiatury, wentylatora oraz komunikację z baterią. Jego zawieszenie lub uszkodzenie powoduje stan, w którym dioda zasilania miga, lecz płyta nie przechodzi procedury POST (Power-On Self-Test – wstępny test sprawności podzespołów po włączeniu zasilania).

Diagnostyka elektroniczna i procedury serwisowe

Prawidłowe usunięcie usterki w ultrabookach tej klasy wymaga precyzyjnej diagnostyki laboratoryjnej. Złożoność wielowarstwowych płyt głównych wyklucza działania intuicyjne. Proces naprawczy realizujemy według ściśle określonych procedur pomiarowych i montażowych.

Diagnostykę rozpoczynamy od analizy poboru prądu za pomocą zasilacza laboratoryjnego z regulacją napięcia i ogranicznikiem prądowym. Pomiar prądu w stanie spoczynku (przed wciśnięciem włącznika) oraz podczas sekwencji startowej pozwala określić, na którym etapie następuje zatrzymanie procedury POST. Następnie wykonujemy pomiary rezystancji względem masy na wszystkich głównych cewkach przetwornic napięcia. Pozwala to wykluczyć zwarcia na liniach głównych zasilania: 3.3V, 5V, 1.8V, liniach zasilania pamięci RAM oraz sekcji zasilania rdzeni procesora (VCORE).

W przypadku problemów z torem ładowania i złączami USB-C sprawdzamy napięcia na układach zabezpieczających (mosfety wejściowe) oraz komunikację po liniach CC (Configuration Channel – linie negocjacji napięcia i profilu zasilania w standardzie USB-C). Jeśli uszkodzeniu uległ kontroler Power Delivery lub pamięć mikrokodu, przeprowadzamy precyzyjną wymianę układu scalonego metodą lutowania gorącym powietrzem (Hot Air) oraz programujemy kość pamięci wsadem o odpowiedniej strukturze binarnej.

Gdy problem dotyczy zintegrowanej pamięci RAM, diagnoza obejmuje identyfikację uszkodzonego banku pamięci przy użyciu kart diagnostycznych lub analizatora stanów logicznych. Naprawa polega na wylutowaniu uszkodzonych kości BGA, oczyszczeniu padów na płycie głównej oraz wlutowaniu nowych, fabrycznie sprawnych układów scalonych przy użyciu stacji lutowniczej BGA z precyzyjnym profilem temperaturowym zapobiegającym wygięciu cienkiego laminatu. W niektórych przypadkach możliwa jest również programowa lub sprzętowa rekonfiguracja rezystorów konfiguracyjnych (tzw. strapów), aby wyłączyć uszkodzony kanał pamięci, jeśli konstrukcja płyty na to pozwala.

Konserwacja układu chłodzenia w modelach X390/X395 obejmuje demontaż radiatora, ultradźwiękowe czyszczenie łopatek wentylatora, sprawdzenie szczelności rurki cieplnej (heatpipe – miedziana rurka odprowadzająca ciepło za pomocą przemiany fazowej cieczy) oraz aplikację nowych materiałów termoprzewodzących o wysokiej przewodności cieplnej. Naprawa z reguły nie przekracza 3 dni, natomiast standardowe czyszczenie i przyspieszanie urządzenia realizujemy do 24 godzin. Wykorzystujemy wyłącznie nowe, nigdy nieużywane podzespoły, a na wykonane prace udzielana jest gwarancja do 12 miesięcy.

Zagrożenia związane z niefachową naprawą i samodzielnymi próbami ingerencji

Kompaktowa konstrukcja ThinkPadów X390 i X395 sprawia, że są one wyjątkowo podatne na uszkodzenia wtórne powstające podczas nieumiejętnych prób naprawy. Zwarte rozmieszczenie delikatnych komponentów SMD (Surface Mount Device – elementy montowane powierzchniowo) stwarza wysokie ryzyko dla integralności płyty głównej.

Do najczęstszych błędów popełnianych podczas samodzielnych prób ingerencji należą:

• Brak odłączenia baterii przed rozpoczęciem prac: W tych modelach bateria jest zabudowana wewnątrz obudowy. Otwarcie pokrywy dolnej bez uprzedniego programowego odłączenia baterii w BIOS (funkcja "Disable Built-in Battery") lub fizycznego wypięcia jej złącza grozi przypadkowym zwarciem linii zasilających narzędziem metalowym. Zwykłe dotknięcie śrubokrętem w okolicach złącza matrycy eDP (Embedded DisplayPort) powoduje natychmiastowe uszkodzenie linii zasilania podświetlenia (często napięcie 20V trafia bezpośrednio do linii sygnałowych procesora, trwale go niszcząc).
• Mechaniczne uszkodzenie obudowy i taśm sygnałowych: Dolna pokrywa w X390/X395 trzyma się na śrubach oraz gęsto rozmieszczonych plastikowych zatrzaskach. Podważanie jej nieodpowiednimi narzędziami prowadzi do wyłamania zaczepów, pęknięcia magnezowej ramy lub przecięcia taśm łączących gładzik (touchpad) i czytnik linii papilarnych.
• Niewłaściwy dobór wkrętów montażowych: Śruby mocujące płytę główną oraz elementy konstrukcyjne mają zróżnicowaną długość. Wkręcenie dłuższej śruby w miejsce krótszej skutkuje przewierceniem wielowarstwowego laminatu płyty głównej, przerwaniem wewnętrznych ścieżek sygnałowych lub wybrzuszeniem obudowy wierzchniej (palmrestu).
• Przegrzanie laminatu podczas domowych prób lutowania: Płyty główne stosowane w tych modelach są cienkie i wrażliwe na rozszerzalność cieplną. Próby lutowania portów USB-C zwykłą lutownicą kolbową lub nieodpowiednio skalibrowanym pistoletem na gorące powietrze kończą się delaminacją (rozwarstwieniem warstw miedzi i laminatu) oraz zerwaniem mikroskopijnych padów lutowniczych, co czyni płytę nienaprawialną.
• Aplikacja niewłaściwych materiałów termoprzewodzących: Zastosowanie zbyt grubej warstwy pasty lub niewłaściwych podkładek termicznych (termopadów) uniemożliwia prawidłowe przyleganie miedzianej stopy radiatora do rdzenia krzemowego procesora. Skutkuje to natychmiastowym przegrzewaniem się i wyłączaniem laptopa pod obciążeniem.

Organizacja obsługi serwisowej i wygoda użytkownika

Rozumiemy, jak istotnym narzędziem codziennej pracy biurowej i mobilnej są laptopy ThinkPad serii X. Z tego względu nasz model obsługi został zoptymalizowany pod kątem oszczędności czasu użytkownika. Funkcjonujemy jako mobilny serwis dojazdowy, realizujący zlecenia bezpośrednio w miejscu wskazanym przez klienta lub w systemie odbioru sprzętu przez naszego kierowcę.

Czas dojazdu naszego personelu wynosi do 1 godziny na obszarze Warszawy i okolic w promieniu 40 km, a zgłoszenia przyjmujemy przez całą dobę, 7 dni w tygodniu (24/7). Większość standardowych usterek usuwamy podczas pierwszej wizyty serwisanta na miejscu u klienta. Wizyta specjalisty i wykonana praca na miejscu są usługami odpłatnymi, natomiast sam dojazd jest bezpłatny.

W sytuacjach wymagających zaawansowanych prac mikrolutowniczych, reballingu BGA czy wielogodzinnych testów obciążeniowych, sprzęt jest transportowany do specjalistycznej pracowni w trybie door-to-door przez naszego kierowcę. W tym wariancie wstępna diagnoza urządzenia jest w pełni bezpłatna, a zasada "nie naprawiliśmy — nie płacisz" ma zastosowanie wyłącznie wtedy, gdy laptop trafia do nas w procedurze door-to-door. Aby zapewnić ciągłość pracy, na cały czas trwania naprawy oferujemy bezpłatny laptop zastępczy, który wydawany jest bez konieczności wpłacania kaucji i bez ograniczeń czasowych. Na wszelkie zrealizowane usługi wystawiana jest faktura bez VAT.

Najczęściej zadawane pytania (FAQ)

Czy w modelu ThinkPad X390 lub X395 można rozbudować pamięć RAM?
Nie, w obu modelach pamięć operacyjna RAM jest na stałe wlutowana w płytę główną (układy BGA) i producent nie przewidział dodatkowego slotu SO-DIMM (gniazda na moduły pamięci). Ewentualna zmiana konfiguracji pamięci jest możliwa wyłącznie poprzez zaawansowany zabieg wylutowania starych kości i wlutowania fabrycznie nowych układów o większej pojemności wraz z modyfikacją konfiguracji BIOS, co wykonuje się w warunkach laboratoryjnych.

Czym różni się naprawa układu zasilania w X390 od X395?
Główna różnica wynika z zastosowanego kontrolera magistrali. Model X390 z procesorem Intel wykorzystuje kontroler Thunderbolt, który posiada dedykowaną pamięć oprogramowania układowego i wymaga specyficznej procedury programowania przy awarii. W modelu X395 z procesorem AMD sekcja zasilania USB-C opiera się na standardowym kontrolerze Power Delivery bez linii Thunderbolt, co zmienia architekturę przetwornic wejściowych i sposób komunikacji układu EC z kontrolerem portu.

Jakie są pierwsze symptomy awarii portu USB-C w tej generacji?
Do wczesnych objawów należy przerywanie ładowania przy poruszeniu kablem, komunikat systemu operacyjnego o powolnym ładowaniu (wolne ładowanie baterii), brak wykrywania zewnętrznych monitorów podłączonych przez stację dokującą lub adapter USB-C DisplayPort, a także nadmierne nagrzewanie się obudowy w okolicy złączy zasilania.

Czy głośna praca wentylatora w ThinkPadzie X390/X395 zawsze oznacza uszkodzenie łożyska?
Nie. Najczęściej ciągła praca wentylatora na maksymalnych obrotach wynika z zanieczyszczenia żeberek radiatora kurzem lub degradacji pasty termoprzewodzącej na rdzeniu procesora. Zjawisko to prowadzi do szybkiego wzrostu temperatury i wymusza na układzie sterującym ciągłe chłodzenie. W takich przypadkach pełna konserwacja termiczna rozwiązuje problem bez konieczności wymiany samego wentylatora.
