Objawy awarii i specyfika eksploatacji laptopów Lenovo Legion w warunkach domowych

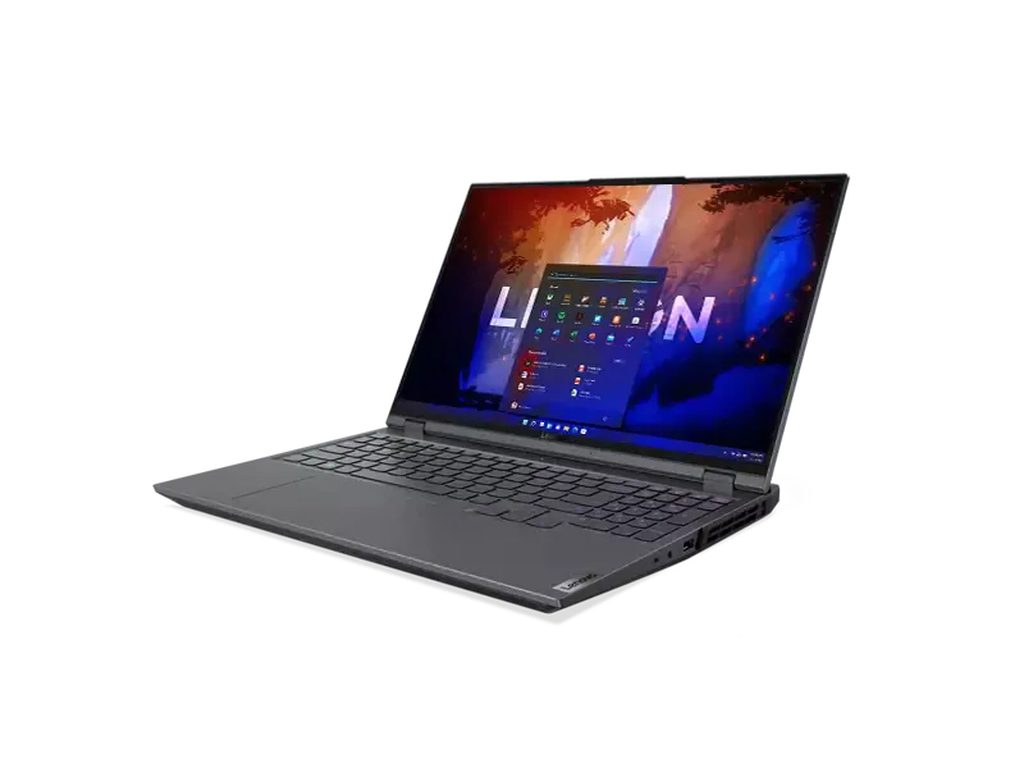

Laptopy gamingowe Lenovo Legion oraz pokrewne modele z serii LOQ to zaawansowane komputery przenośne, zaprojektowane z myślą o generowaniu wysokiej wydajności obliczeniowej i graficznej. Ze względu na obecność mocnych procesorów CPU (Central Processing Unit, czyli centralna jednostka obliczeniowa) oraz wydajnych dedykowanych kart graficznych GPU (Graphics Processing Unit, czyli procesor graficzny odpowiedzialny za renderowanie obrazu 3D), urządzenia te pracują w warunkach ciągłego obciążenia termicznego i prądowego. W codziennym użytkowaniu na terenie dzielnicy Ursus oraz okolicznych osiedli, intensywne sesje w grach czy renderowanie wideo ujawniają specyficzne usterki, które manifestują się na wiele sposobów.
Najczęściej obserwowanym zjawiskiem jest gwałtowny spadek płynności animacji podczas rozgrywki, potocznie określany jako dławienie termiczne lub thermal throttling (mechanizm zabezpieczający, w którym procesor celowo obniża swoje taktowanie, aby zapobiec stopieniu struktury krzemowej w wyniku przekroczenia bezpiecznej temperatury). Użytkownicy zauważają również nienaturalnie głośną pracę wentylatorów wchodzących na maksymalne obroty, wyłączanie się sprzętu bez żadnego komunikatu błędu, a także brak reakcji na wciśnięcie włącznika zasilania. Innym typowym objawem są zakłócenia obrazu określane jako artefakty graficzne (pojawiające się na ekranie kolorowe paski, kwadraty, migotanie tekstur lub rozmycie krawędzi), które zwiastują kłopoty z pamięcią VRAM (Video Random Access Memory, pamięć podręczna dedykowana wyłącznie karcie graficznej) lub samym układem BGA (Ball Grid Array, technologia montażu układów scalonych na płycie głównej za pomocą mikroskopijnych kulek lutowniczych).
W konstrukcjach Lenovo Legion dochodzi także do uszkodzeń mechanicznych wynikających z codziennych naprężeń. Pęknięcia zawiasów matrycy, wyłamania gwintów w obudowie dolnej czy deformacje złączy zasilania typu Slim Tip oraz gniazd USB-C z obsługą Power Delivery (standard przesyłania wysokich mocy zasilania przez port uniwersalny) to bezpośrednie skutki częstego przenoszenia laptopa lub dynamicznego podłączania akcesoriów peryferyjnych.
Przyczyny usterek sprzętowych i elektronicznych w seriach Lenovo Legion oraz LOQ
Wysoka gęstość upakowania elementów elektronicznych w połączeniu z generowanym ciepłem sprawia, że laptopy gamingowe Lenovo podlegają szybszej degradacji materiałów eksploatacyjnych niż standardowe komputery biurowe. Źródła problemów można podzielić na kilka głównych grup diagnostycznych:
- Degradacja interfejsu termicznego: W zaawansowanych układach chłodzenia Coldfront, montowanych w serii Legion, stosowane są gęste radiatory miedziane oraz specjalne pasty termoprzewodzące lub ciekły metal. Z biegiem czasu związki przewodzące ciepło wysychają, tracąc właściwości odprowadzania energii cieplnej. Powstają wtedy lokalne mikroszczeliny powietrzne, które drastycznie podnoszą temperaturę rdzenia. Dodatkowo kurz gromadzący się pomiędzy łopatkami wentylatorów a żeberkami wylotowymi tworzy zwartą barierę, blokującą naturalny przepływ powietrza.
- Zwarcia w sekcji zasilania VRM: Sekcja regulacji napięcia VRM (Voltage Regulator Module, układ obniżający i stabilizujący napięcie z zasilacza do poziomu wymaganego przez procesor i grafikę) składa się z tranzystorów MOSFET (Metal-Oxide Semiconductor Field-Effect Transistor, półprzewodnikowy łącznik prądowy sterowany napięciem) oraz kondensatorów ceramicznych SMD (Surface Mount Device, komponenty montowane powierzchniowo). Praca pod maksymalnym poborem mocy prowadzi do przebicia dielektryka w kondensatorach lub zwarcia drenu ze źródłem w tranzystorach, co skutkuje całkowitym odcięciem zasilania przez kontroler przetwornicy PWM (Pulse-Width Modulation, modulator szerokości impulsów zarządzający dostarczaniem energii).
- Uszkodzenia mechaniczne złączy zasilania: Płaskie gniazda zasilania Lenovo Slim Tip absorbują energię przy każdym szarpnięciu przewodu. Prowadzi to do mikropęknięć lutu łączącego gniazdo z laminatem płyty głównej. Skutkiem jest iskrzenie na stykach, wytapianie tworzywa obudowy gniazda oraz niestabilne napięcie wejściowe, które może uszkodzić pierwszy stopień kluczy zabezpieczających.
- Awarie układów graficznych i pamięci VRAM: Wielokrotne cykle nagrzewania i stygnięcia wywołują zjawisko zmęczenia termomechanicznego spoiwa lutowniczego pod układami BGA. Powstające pęknięcia pod kulkami lutowniczymi prowadzą do utraty sygnałów magistrali PCI-Express (Peripheral Component Interconnect Express, szybka magistrala komunikacyjna łącząca procesor z kartą graficzną), co objawia się kodem błędu 43 w menedżerze urządzeń lub brakiem wykrywania dedykowanego układu GPU.
- Uszkodzenia kontrolera wbudowanego KBC i pamięci BIOS: Układ KBC (Keyboard Controller / Embedded Controller, mikrokontroler zarządzający procedurą startową, ładowaniem baterii, klawiaturą oraz czujnikami temperatur) oraz kość pamięci SPI Flash przechowująca wsad BIOS/UEFI (podstawowy system wejścia-wyjścia inicjujący podzespoły przed startem systemu operacyjnego) mogą ulec uszkodzeniu w wyniku wahań napięcia lub nieudanej automatycznej aktualizacji oprogramowania układowego.
Procedura diagnostyczna i proces naprawy w niezależnym serwisie dojazdowym
Prawidłowe usunięcie usterki w zaawansowanym laptopie do gier wymaga precyzyjnego podejścia laboratoryjnego. W naszym modelu obsługi dojazdowej proces rozpoczyna się od bezpośredniego kontaktu i odbioru sprzętu. Obszar dzielnicy Ursus oraz pozostałe rejony Warszawy i okolic w promieniu 40 km objęte są sprawną logistyką, w ramach której kierowca lub serwisant dociera na miejsce zazwyczaj do 1 godziny. W przypadku naprawy realizowanej w trybie door-to-door, odbiór laptopa przez naszego kierowcę wiąże się z bezpłatną weryfikacją stanu technicznego. Na cały okres trwania prac serwisowych udostępniany jest bezpłatny laptop zastępczy, wydawany bez konieczności wpłacania kaucji i bez ograniczeń czasowych.
Proces naprawy i regeneracji podzespołów składa się z następujących etapów:
- Wstępna weryfikacja elektryczna: Sprawdzenie poboru prądu z laboratoryjnego zasilacza regulowanego w stanie czuwania oraz podczas próby uruchomienia. Pozwala to na natychmiastowe określenie, czy na głównej linii zasilania 20V występuje zwarcie do masy.
- Lokalizacja uszkodzeń termowizyjnych: Zastosowanie kamery termowizyjnej wysokiej rozdzielczości do obserwacji laminatu pod napięciem. Elementy wykazujące nieprawidłową rezystancję (opór elektryczny) natychmiast nagrzewają się, wskazując uszkodzony dławik, kondensator ceramiczny lub sterownik przetwornicy.
- Mikrolutowanie i regeneracja obwodów: Wymiana uszkodzonych elementów SMD i QFN (Quad Flat No-leads, płaska obudowa układu scalonego z wyprowadzeniami pod spodem) przy użyciu stacji lutowniczych na gorące powietrze (hot-air) oraz precyzyjnych grotów mikroskopowych. W przypadku uszkodzeń mechanicznych ścieżek sygnałowych wykonujemy odbudowę połączeń za pomocą drutu emaliowanego pod mikroskopem stereoskopowym. Stosujemy wyłącznie nowe części zamienne, nigdy komponenty używane lub pozyskane z demontażu.
- Programowanie układów programowalnych: Programowanie pamięci SPI Flash oraz układów KBC za pomocą programatorów sprzętowych ze zweryfikowanymi, czystymi wsadami BIOS, co przywraca prawidłową komunikację magistral i procedurę POST (Power-On Self-Test, automatyczny test sprzętowy wykonywany przy każdym włączeniu komputera).
- Pełna regeneracja modułu chłodzenia: Mycie chemiczne komory radiatora z wykorzystaniem alkoholu izopropylowego IPA (czysty rozpuszczalnik organiczny niepozostawiający osadów), wymiana termopadów (elastycznych taśm termoprzewodzących) na materiały o wysokiej przewodności cieplnej oraz nałożenie nowej warstwy pasty termoprzewodzącej o podwyższonej odporności na efekt wypompowywania (pump-out effect, wypychanie pasty spod rdzenia pod wpływem odkształceń termicznych). W przypadku laptopów Lenovo Legion tego typu zabiegi czyszczenia i optymalizacji termicznej realizujemy z reguły w czasie do 24 godzin.
- Testy obciążeniowe i weryfikacja stabilności: Po złożeniu urządzenie przechodzi serię rygorystycznych testów stabilności pod pełnym obciążeniem syntetycznym w programach diagnostycznych monitorujących napięcia linii zasilających, temperatury rdzeni oraz liczbę klatek na sekundę. Standardowy czas kompleksowej naprawy elektronicznej z reguły nie przekracza 3 dni, a na wykonaną usługę udzielana jest gwarancja do 12 miesięcy. Posiadamy ponad 20 lat doświadczenia w branży mikroelektroniki oraz bazę ponad 10 000 naprawionych urządzeń, dzięki czemu większość usterek usuwamy podczas pierwszej wizyty diagnostycznej.
Błędy przy samodzielnych próbach naprawy laptopów gamingowych
Złożoność konstrukcyjna modeli Lenovo Legion sprawia, że podejmowanie prób naprawy w warunkach domowych często prowadzi do powiększenia skali uszkodzeń. Poniżej przedstawiono najczęstsze pomyłki techniczne:
- Brak odłączenia baterii przed demontażem podzespołów: Płyta główna laptopa znajduje się pod stałym napięciem pomocniczym nawet wtedy, gdy urządzenie jest wyłączone. Wypięcie taśmy matrycy eDP (embedded DisplayPort, cyfrowy interfejs przesyłu obrazu do panelu LCD) przy podłączonej baterii niemal zawsze kończy się zwarciem linii zasilania podświetlenia (często rzędu kilkunastu woltów) z liniami sygnałowymi procesora, co trwale niszczy zintegrowany kontroler graficzny w strukturze CPU.
- Nieumiejętna aplikacja ciekłego metalu: Ciekły metal na bazie galu, indu i cyny cechuje się doskonałą przewodnością cieplną, ale jednocześnie doskonale przewodzi prąd elektryczny. Nałożenie zbyt dużej ilości preparatu lub brak odpowiedniego zabezpieczenia otaczających rezystorów lakierem ochronnym sprawia, że przy przechyleniu laptopa kropla metalu wycieka na laminat, powodując nieodwracalne zwarcia na liniach zasilania rdzenia.
- Używanie niewłaściwych narzędzi do czyszczenia: Czyszczenie wentylatorów sprężonym powietrzem bez uprzedniego zablokowania ich łopatek wprowadza silnik bezszczotkowy w ruch z prędkością przekraczającą parametry konstrukcyjne. Obracający się wirnik zaczyna działać jak prądnica, generując napięcie wsteczne, które cofa się do układu sterującego na płycie głównej i prowadzi do jego przepalenia. Z kolei stosowanie pędzli z tworzywa sztucznego generuje ładunki ESD (Electrostatic Discharge, wyładowanie elektrostatyczne), które przebijają wrażliwe bramki tranzystorów logicznych.
- Dobór niewłaściwej grubości termopadów: Zastosowanie zbyt grubych termopadów na pamięciach VRAM lub tranzystorach MOSFET uniemożliwia prawidłowe przyleganie podstawy radiatora do rdzenia procesora graficznego. Powstaje wówczas przerwa powietrzna, która w ciągu kilkunastu sekund pracy pod obciążeniem doprowadza do przegrzania i awarii struktury krzemowej układu GPU.
Wskazówki eksploatacyjne i profilaktyka dla użytkowników z dzielnicy Ursus
Utrzymanie stabilnej pracy laptopa gamingowego Lenovo Legion wymaga przestrzegania podstawowych zasad kultury technicznej. Warto pamiętać, że obudowy tych komputerów zasysają powietrze chłodzące od spodu, dlatego praca na miękkich powierzchniach (kołdry, koce, dywany) jest głównym czynnikiem skracającym żywotność układów scalonych. Zasłonięcie dolnych kratek wentylacyjnych odcina dopływ chłodnego powietrza, zmuszając turbiny do pracy w obiegu zamkniętym z przegrzanym powietrzem.
Zaleca się regularne monitorowanie temperatur podzespołów za pomocą dedykowanych aplikacji narzędziowych, weryfikując zachowanie sprzętu pod obciążeniem. Doświadczenie serwisowe wykazuje, że pełna konserwacja układu chłodzenia powinna być przeprowadzana okresowo, w zależności od intensywności eksploatacji i stopnia zapylenia pomieszczeń. W przypadku zauważenia luzów na zawiasach matrycy lub oporów przy otwieraniu pokrywy ekranu, należy niezwłocznie zlecić regulację mechanizmu prowadzącego, aby uniknąć wyrwania tulei mosiężnych z kompozytowej pokrywy matrycy.
Najczęściej zadawane pytania (FAQ)
Czy głośna praca wentylatorów w Lenovo Legion zawsze oznacza konieczność naprawy płyty głównej?
Nie. W zdecydowanej większości przypadków maksymalne obroty wentylatorów są naturalną reakcją układu chłodzenia na utratę zdolności odprowadzania ciepła przez zanieczyszczone radiatory lub wyschniętą pastę termoprzewodzącą. Profesjonalna konserwacja termiczna i chemiczne czyszczenie żeber radiatora, realizowane w czasie do 24 godzin, zazwyczaj przywraca pierwotną kulturę pracy urządzenia bez konieczności ingerencji w obwody elektroniczne.
Jak szybko serwisant może pojawić się na terenie warszawskiego Ursusa?
Dojazd realizowany jest zazwyczaj do 1 godziny. Obsługujemy dzielnicę Ursus oraz cały obszar Warszawy i okolicznych miejscowości w promieniu do 40 km, pracując w trybie mobilnym. W zależności od charakteru zgłoszenia serwisant może przeprowadzić diagnostykę na miejscu lub zabezpieczyć sprzęt do bezpłatnego transportu i weryfikacji laboratoryjnej.
Co dzieje się, gdy laptop Lenovo Legion nie reaguje na podłączenie zasilacza i włącznik?
Objaw ten wskazuje zazwyczaj na zwarcie w głównej linii zasilania lub uszkodzenie modułu sterującego KBC. W takiej sytuacji następuje automatyczne zablokowanie przetwornic napięcia przez wbudowane obwody zabezpieczające OVP (Over Voltage Protection, zabezpieczenie przeciwprzepięciowe) i OCP (Over Current Protection, zabezpieczenie nadprądowe). Diagnostyka mikroskopowa i pomiary rezystancji pozwalają zlokalizować uszkodzony element SMD i przywrócić zasilanie bez konieczności wymiany całej płyty głównej.
Czy na czas trwania naprawy serwis zapewnia komputer zamienny?
Tak, oferujemy bezpłatny laptop zastępczy. Komputer wydawany jest bez konieczności wpłacania kaucji i pozostaje do dyspozycji na cały okres trwania procedury serwisowej, co pozwala zachować ciągłość pracy lub nauki bez dodatkowych komplikacji.
