Konstrukcje konwertowalne 2w1 z rodziny Lenovo Yoga łączą mobilność z funkcjonalnością tabletu, jednak ich specyficzna budowa stawia wysokie wymagania pod kątem doboru podzespołów serwisowych. Model Lenovo Yoga 730-13IKB o oznaczeniu kodowym 81CT charakteryzuje się smukłą, aluminiową obudową, zintegrowanym panelem dotykowym oraz zawiasami o kącie obrotu 360 stopni. W miarę upływu lat od momentu premiery tego modelu użytkownicy stają przed wyzwaniem, jakim jest dostępność oryginalnych, fabrycznie nowych elementów wymiennych. Części eksploatacyjne, moduły zasilania czy elementy mechaniczne ulegają naturalnemu zużyciu lub uszkodzeniom mechanicznym, a ich poprawna identyfikacja i montaż decydują o dalszej stabilności pracy całej jednostki.
Charakterystyka konstrukcji Lenovo Yoga 730-13IKB-81CT a zapotrzebowanie na podzespoły

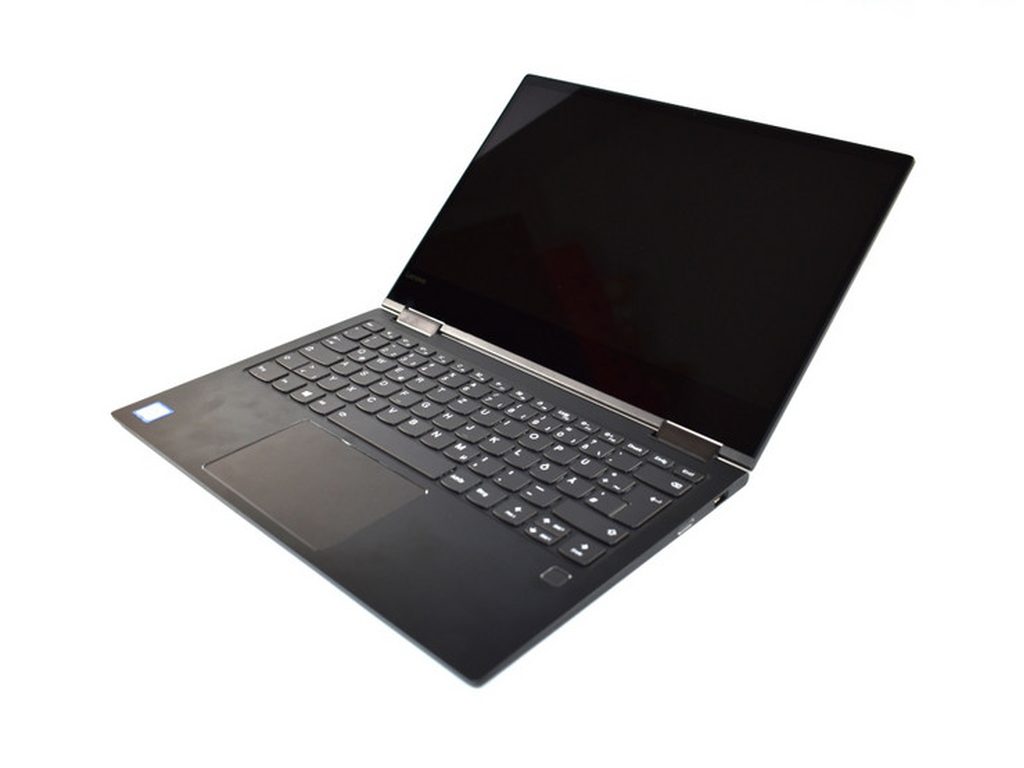

Model Yoga 730-13IKB (81CT) to trzynastocalowy laptop wyposażony w procesory Intel Core ósmej generacji, zintegrowany układ graficzny oraz pamięć RAM wlutowaną bezpośrednio w płytę główną (technologia onboard RAM). Z punktu widzenia serwisowego taka architektura determinuje określone podejście do wymiany uszkodzonych sekcji. Gdy awarii ulega pamięć operacyjna, naprawa nie sprowadza się do prostej wymiany modułu w gnieździe SO-DIMM, lecz wymaga zaawansowanej interwencji lutowniczej lub wymiany całej płyty bazowej.
Do najczęściej poszukiwanych i wymienianych podzespołów w tym modelu należą:
- Kompletne moduły ekranowe: Wariant ten wykorzystuje matrycę zintegrowaną fabrycznie z digitizerem (warstwą dotykową) oraz przednią szybą w procesie laminacji optycznej. Próba rozklejenia pękniętej szyby od panelu LCD bez uszkodzenia wyświetlacza jest w warunkach warsztatowych technicznie nieuzasadniona, dlatego standardem jest wymiana pełnego modułu montowanego w fabrycznej ramce wraz z okablowaniem i czujnikami położenia.
- Baterie litowo-polimerowe: Zastosowany akumulator wewnętrzny posiada określoną żywotność liczoną w cyklach ładowania. Wraz ze spadkiem pojemności rośnie rezystancja wewnętrzna ogniw, co może prowadzić do puchnięcia baterii, wywierania nacisku na gładzik (touchpad) oraz deformacji dolnej pokrywy obudowy.
- Zespoły zawiasów i prowadnic: Zawiasy 360 stopni przenoszą znaczne naprężenia podczas zmiany trybu pracy z laptopa na namiot lub tablet. Z biegiem czasu dochodzi do zatarcia mechanizmu obrotowego lub wyrwania mosiężnych tulei gwintowanych z cienkiej obudowy matrycy.
- Wentylatory i radiatory układu chłodzenia: Niewielka przestrzeń wewnątrz obudowy wymusza zastosowanie miniaturowego bloku termicznego. Łożyska wentylatorów ulegają zużyciu, co objawia się głośną pracą, terkotaniem lub zatrzymaniem wirnika i przegrzewaniem procesora.
- Gniazda zasilania i porty USB-C / Thunderbolt 3: Porty te służą zarówno do przesyłania danych, jak i ładowania urządzenia w technologii Power Delivery. Częste wpinanie i wypinanie przewodów prowadzi do mechanicznego wyrobienia styków lub mikropęknięć na połączeniach lutowanych z laminatem.
- Klawiatury z podświetleniem LED: Klawiatura w tym modelu jest integralnym elementem montowanym od wewnętrznej strony podparcia dłoni (palmrestu) za pomocą plastikowych zgrzewów, co wymaga precyzyjnego montażu podczas wymiany pojedynczych zalanych lub uszkodzonych klawiszy.
Weryfikacja numerów FRU i kompatybilność części zamiennych
W urządzeniach Lenovo kluczowym elementem identyfikacji podzespołów jest numer FRU (Field Replaceable Unit — jednostka wymienna w terenie). Oznaczenie modelu 81CT wskazuje na konkretną platformę sprzętową, jednak w ramach tej samej serii producent stosował części pochodzące od różnych dostawców OEM (Original Equipment Manufacturer — producent oryginalnego wyposażenia). Dotyczy to matryc, wentylatorów, modułów Wi-Fi czy taśm sygnałowych eDP (Embedded DisplayPort — cyfrowy interfejs przesyłu obrazu do ekranu).
Zastosowanie części bez weryfikacji numeru FRU niesie ze sobą ryzyko braku pełnej kompatybilności. Przykładowo, matryce dotykowe mogą różnić się kontrolerem dotyku, co przy nieprawidłowym doborze skutkuje brakiem obsługi pióra aktywnego (stylusa) lub powstawaniem martwych stref na powierzchni ekranu. Podobnie taśmy matrycy muszą dokładnie odpowiadać specyfikacji płyty głównej, aby uniknąć zwarcia w liniach zasilania podświetlenia LED, które generują napięcie rzędu kilkunastu woltów.
Do napraw stosujemy wyłącznie nowe komponenty, pochodzące od sprawdzonych dystrybutorów elektroniki. Wyklucza to montaż elementów z demontażu lub po regeneracji, które mogą posiadać ukryte wady zmęczeniowe materiału, obniżoną pojemność ogniw czy wyrobione mechanizmy łożyskowe. Wszystkie instalowane podzespoły objęte są gwarancją do 12 miesięcy.
Procedura diagnostyczna i proces wymiany elementów w Lenovo Yoga 730-13IKB
Przed przystąpieniem do jakiejkolwiek wymiany sprzętowej przeprowadzana jest szczegółowa weryfikacja stanu technicznego komputera. Diagnoza poprzedza naprawę i pozwala ustalić, czy zgłaszany objaw wynika z fizycznego uszkodzenia danego modułu, czy z usterki powiązanych obwodów na płycie głównej.
Proces serwisowy przebiega według ściśle określonych kroków:
- Odłączenie zasilania i zabezpieczenie ESD: Po demontażu dolnej pokrywy pierwszym krokiem jest fizyczne odpięcie złącza baterii od płyty głównej. Prace wykonywane są na matach antystatycznych z zachowaniem ochrony przed wyładowaniami elektrostatycznymi (ESD — Electrostatic Discharge), które mogłyby uszkodzić wrażliwe układy scalone.
- Pomiary elektryczne: W przypadku problemów z ładowaniem lub brakiem reakcji na włącznik, wykonywane są pomiary napięć na głównych cewkach przetwornic impulsowych oraz weryfikacja linii zasilania portów USB-C przy użyciu mierników cyfrowych i oscyloskopów.
- Demontaż uszkodzonego podzespołu: Zależnie od usterki, następuje demontaż modułu chłodzenia, odklejenie baterii zamocowanej na fabrycznych taśmach elastycznych lub demontaż zawiasów z prowadnicami.
- Montaż nowego elementu i odtworzenie połączeń termicznych: W przypadku wymiany chłodzenia lub prac przy procesorze usuwana jest stara warstwa pasty termoprzewodzącej i nakładana nowa mieszanka o wysokiej przewodności cieplnej. Montaż klawiatury w strukturze palmrestu wymaga precyzyjnego osadzenia i zgrzania punktów mocujących, co zapobiega uginaniu się klawiszy pod naciskiem.
- Testy obciążeniowe i weryfikacja funkcjonalna: Po złożeniu laptopa uruchamiane są testy syntetyczne badające stabilność pod obciążeniem (stress testy), poprawność ładowania i rozładowywania akumulatora, działanie wielodotyku na całej powierzchni matrycy oraz pracę czujnika orientacji przestrzennej (akcelerometru / żyroskopu).
Większość usterek usuwamy podczas pierwszej wizyty, jeśli charakter usterki pozwala na wykonanie prac bezpośrednio u klienta. W przypadku bardziej złożonych napraw, wymagających sprowadzenia dedykowanych podzespołów lub użycia specjalistycznych stacji lutowniczych, czas realizacji z reguły nie przekracza 3 dni. Przy procedurach obejmujących czyszczenie układu chłodzenia i konserwację termiczną czas realizacji wynosi do 24 godzin. Na cały okres trwania naprawy zapewniamy bezpłatny laptop zastępczy, wydawany bez kaucji i limitu czasowego.
Zagrożenia związane z samodzielną wymianą podzespołów w smukłych laptopach 2w1
Kompaktowa konstrukcja modelu Lenovo Yoga 730-13IKB sprawia, że próby niefachowej ingerencji wiążą się z podwyższonym ryzykiem wtórnych uszkodzeń mechanicznych i elektronicznych. Ze względu na gęste upakowanie elementów wewnątrz obudowy, każdy krok wymaga odpowiednich narzędzi i doświadczenia.
Najczęstsze błędy popełniane podczas niefachowych napraw to:
- Uszkodzenie płyty głównej przez brak odłączenia akumulatora: Wymiana matrycy, taśmy eDP lub klawiatury przy podłączonej baterii niemal zawsze prowadzi do zwarcia na linii zasilania podświetlenia matrycy. Skutkuje to przepaleniem bezpiecznika smd, uszkodzeniem tranzystorów kluczujących lub bezpośrednim uszkodzeniem układu KBC (Embedded Controller — mikrokontroler zarządzający zasilaniem i peryferiami płyty).
- Wkręcenie śrub o niewłaściwej długości: Zastosowanie zbyt długiej śruby w niewłaściwym otworze montażowym prowadzi do przewiercenia laminatu płyty głównej (przerwanie wewnętrznych ścieżek sygnałowych) lub przebicia zewnętrznej powłoki aluminiowej obudowy.
- Niewłaściwy demontaż baterii: Próby podważania akumulatora ostrymi, metalowymi narzędziami mogą doprowadzić do przebicia powłoki ogniwa litowo-polimerowego, co grozi gwałtownym zapłonem chemicznym i zniszczeniem wnętrza laptopa.
- Uszkodzenie delikatnych gniazd ZIF/FPC: Złącza taśm sygnałowych (klawiatury, touchpada, czytnika linii papilarnych) posiadają kruche plastikowe zapinki. Ich wyłamanie uniemożliwia prawidłowy docisk taśmy i wymusza skomplikowaną wymianę całego gniazda na poziomie mikrolutowania.
- Zastosowanie uniwersalnych zasilaczy o nieodpowiednich parametrach: Tanie zamienniki ładowarek USB-C PD mogą generować zakłócenia i skoki napięcia na linii VBUS, co prowadzi do uszkodzenia kontrolera ładowania (układu przetwornicy buck-boost) na płycie głównej.
Organizacja obsługi serwisowej z dojazdem
Świadczymy usługi jako mobilny serwis techniczny. Obsługa opiera się na bezpośrednim dojeździe specjalisty lub kierowcy pod wskazany adres na terenie Warszawy oraz okolicznych miejscowości w promieniu do 40 km, z czasem reakcji i dojazdu wynoszącym do 1 godziny. Działamy w trybie 24/7, co pozwala na zabezpieczenie ciągłości pracy sprzętu również w sytuacjach awaryjnych poza standardowymi godzinami biurowymi.
W przypadku konieczności przeprowadzenia naprawy w warunkach laboratoryjnych sprzęt jest odbierany przez naszego kierowcę w procedurze door-to-door. W tym modelu bezpłatna diagnoza poprzedza decyzję o realizacji prac. Jeżeli naprawa nie zostanie zrealizowana w trybie door-to-door, klient nie ponosi kosztów diagnostyki. W przypadku wizyty serwisanta bezpośrednio na miejscu praca diagnostyczna i naprawcza jest płatna zgodnie z zakresem wykonanych czynności, natomiast sam dojazd pozostaje bezpłatny. W przypadku rozliczeń z podmiotami gospodarczymi wystawiana jest faktura bez VAT.
Doświadczenie serwisu budowane przez ponad 20 lat oraz ponad 10 000 urządzeń poddanych skutecznym naprawom pozwala nam na precyzyjny dobór części zamiennych i bezpieczną obsługę nawet najbardziej wymagających konstrukcji z rodziny Lenovo Yoga.
Najczęściej zadawane pytania (FAQ)
Czy w modelu Lenovo Yoga 730-13IKB można rozbudować pamięć RAM?
Pamięć RAM w tym modelu jest wlutowana na stałe w płytę główną (układy BGA) i urządzenie nie posiada dodatkowych slotów SO-DIMM. Zwiększenie ilości pamięci operacyjnej nie jest możliwe poprzez prosty montaż kości; wymagałoby to zaawansowanej wymiany kości pamięci na płycie głównej wraz ze zmianą konfiguracji rezystorów logicznych (straps), co zazwyczaj jest ekonomicznie nieuzasadnione w porównaniu z wymianą całej płyty.
Jak odróżnić uszkodzenie matrycy od awarii taśmy sygnałowej w laptopie Yoga 730?
Uszkodzenie taśmy sygnałowej eDP objawia się najczęściej zmianą obrazu (migotanie, pasy, zanik podświetlenia) podczas poruszania pokrywą ekranu lub zmiany kąta nachylenia zawiasów. Fizyczne uszkodzenie matrycy (pęknięcie wewnętrznego szkła ciekłokrystalicznego) powoduje powstawanie trwałych, czarnych plam, pionowych kolorowych linii niezależnie od ruchu obudową oraz brak reakcji na dotyk w określonych sektorach.
Dlaczego bateria w laptopie Yoga 730 szybko traci energię mimo małej liczby cykli?
Spadek wydajności akumulatora może wynikać ze starzenia chemicznego ogniw, pracy w wysokich temperaturach (spowodowanej niedrożnością układu chłodzenia) lub uszkodzenia układu pomiarowego BMS (Battery Management System). W takich przypadkach konieczna jest diagnostyka układu ładowania na płycie głównej oraz weryfikacja rezystancji wewnętrznej poszczególnych sekcji ogniw nowej baterii.
Czy pękniętą szybę dotykową można wymienić bez wymiany wyświetlacza LCD?
W modelu Yoga 730-13IKB warstwa dotykowa, szyba ochronna oraz matryca LCD stanowią jeden fabrycznie sklejony moduł. Wymiana wykonywana jest jako montaż kompletnego, nowego modułu ekranowego. Zapobiega to powstawaniu zanieczyszczeń między warstwami, rozwarstwianiu się kleju optycznego (LOCA/OCA) oraz gwarantuje prawidłowe działanie aktywnego rysika.
