Charakterystyka konstrukcyjna modelu Lenovo Yoga 3-14 i kontekst eksploatacyjny

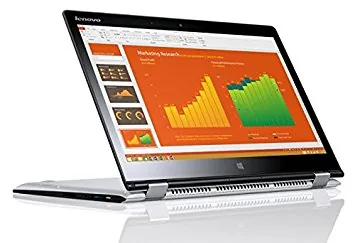

Model Lenovo Yoga 3-14 o oznaczeniu kodowym 80JH00QYSP to przedstawiciel czternastocalowych laptopów konwertowalnych, łączący funkcjonalność klasycznego notebooka z trybem tabletu dzięki zastosowaniu specjalnego mechanizmu zawiasów obracających się o pełne trzysta sześćdziesiąt stopni. Konstrukcja ta została zaprojektowana z myślą o mobilności, co wymusiło na inżynierach miniaturyzację komponentów bazowych oraz gęste upakowanie podzespołów na płycie głównej (laminacie PCB będącym centralnym obwodem drukowanym). Wersja 80JH opiera się na procesorach niskonapięciowych oraz zintegrowanych lub dedykowanych układach graficznych, zasilanych przez dedykowany układ zarządzania energią oraz niestandardowe złącze zasilania, które łączy funkcję portu USB z gniazdem ładowania.
Intensywna eksploatacja laptopa hybrydowego w różnych trybach pracy — namiotu, podstawki, tabletu oraz tradycyjnego laptopa — generuje specyficzne naprężenia mechaniczne i termiczne. Regularna zmiana kąta otwarcia pokrywy matrycy oddziałuje bezpośrednio na wiązkę sygnałową eDP (ang. embedded DisplayPort, czyli cyfrową taśmę przesyłającą obraz wysokiej rozdzielczości do ekranu), sensory położenia oraz przewody antenowe. Z kolei smukła obudowa wymusza pracę kompaktowego układu chłodzenia w warunkach ograniczonego przepływu powietrza, co przy naturalnym procesie degradacji past termoprzewodzących prowadzi do występowania zjawiska thermal throttlingu (automatycznego obniżania taktowania zegarów procesora w celu ochrony przed przegrzaniem). Zrozumienie tych uwarunkowań konstrukcyjnych jest kluczem do prawidłowego rozpoznania symptomów awarii w tym konkretnym wariancie urządzenia.
Typowe objawy usterek i punkty awaryjności w wariancie 80JH00QYSP
Wieloletnia praktyka serwisowa oraz analiza konstrukcji Lenovo Yoga 3-14 (80JH00QYSP) pozwala wyodrębnić powtarzalne zespoły usterek, które manifestują się specyficznymi objawami podczas codziennej pracy. Do najczęściej diagnozowanych problemów należą:
- Brak reakcji na przycisk zasilania lub niestabilne ładowanie: Urządzenie nie włącza się, dioda sygnalizacyjna miga w nieregularny sposób lub ładowanie baterii akumulatorowej przerywa przy poruszeniu wtykiem. Źródłem bywa mechaniczne uszkodzenie wielofunkcyjnego gniazda zasilania DC-in (zintegrowanego z portem USB 2.0 o specyficznym profilu wtyczki) lub zwarcie w głównej linii zasilania VIN/B+ (głównej szynie dystrybucji napięcia zasilacza i akumulatora).
- Zaniki obrazu, migotanie lub brak podświetlenia matrycy: Obraz zanika przy zmianie kąta nachylenia ekranu, pojawiają się pionowe lub poziome pasy, ewentualnie podświetlenie LED gaśnie całkowicie, podczas gdy treść ekranu pozostaje słabo widoczna pod kątem. Wynika to zazwyczaj z przetarcia żył w taśmie eDP poprowadzonej przez ciasny tunel zawiasu lub uszkodzenia bezpiecznika linii podświetlenia na płycie głównej.
- Nieprawidłowe działanie panelu dotykowego (digitizera): Występowanie tzw. ghost touch (samoistnych, fałszywych dotknięć rejestrowanych przez ekran) lub całkowity brak reakcji na dotyk. Problem ten ma podłoże w mikropęknięciach siatki pojemnościowej, uszkodzeniu kontrolera dotyku I2C/USB lub rozkalibrowaniu czujników Halla (sensorów magnetycznych wykrywających przejście w tryb tabletu i odłączających fizyczną klawiaturę).
- Przegrzewanie się, głośna praca wentylatora i nagłe wyłączanie: Wentylator chłodzenia pracuje nieustannie na maksymalnych obrotach, spód obudowy osiąga wysokie temperatury, a system operacyjny wyłącza się awaryjnie pod obciążeniem. Przyczyną jest wyschnięcie fabrycznego materiału termoprzewodzącego (degradacja fazowa pasty) oraz zaleganie zbitego kurzu w radiatorze szczelinowym.
- Blokada lub wyłamywanie mocowań zawiasów: Wzrost oporu mechanicznego w osiach obrotu zawiasów prowadzi do wyrywania mosiężnych tulei gwintowanych z kompozytowej pokrywy ekranu lub obudowy dolnej (palmrestu), co grozi bezpośrednim zmiażdżeniem matrycy lub przerwaniem wewnętrznego okablowania.
Procedury diagnostyczne i laboratoryjna metodyka naprawcza
Prawidłowe usunięcie problemu w laptopie konwertowalnym wymaga wieloetapowego procesu weryfikacji, który wyklucza pobieżne wymiany podzespołów na rzecz precyzyjnej naprawy na poziomie komponentów bazowych. W strukturze serwisowej proces ten przebiega według ściśle określonych standardów inżynieryjnych.
Pomiary elektryczne płyty głównej i sekcji zasilania
W przypadku urządzeń nieuruchamiających się, pierwszym krokiem jest demontaż obudowy z zachowaniem procedur ochrony przed wyładowaniami elektrostatycznymi ESD (ang. Electrostatic Discharge, czyli wyładowaniami ładunków statycznych mogących uszkodzić delikatne struktury półprzewodnikowe). Następnie inżynier przeprowadza pomiary rezystancji względem masy na cewkach przetwornic głównych (układów obniżających napięcie do wartości 3,3V, 5V, 1,05V oraz szyn zasilania pamięci RAM i procesora). Wykorzystanie zasilacza laboratoryjnego z regulacją prądową oraz mikroskopu stereoskopowego umożliwia zlokalizowanie uszkodzonych kluczy MOSFET (tranzystorów polowych sterujących przepływem prądu) lub zwarć w ceramicznych kondensatorach filtrujących MLCC.
Weryfikacja i programowanie pamięci BIOS/EC
Częstym powodem braku inicjalizacji (braku obrazu przy pracującym wentylatorze) jest uszkodzenie zawartości kości SPI Flash przechowującej wsad BIOS/UEFI lub oprogramowanie układowe kontrolera KBC/EC (ang. Embedded Controller, układu scalonego zarządzającego klawiaturą, ładowaniem i procedurą startową platformy). Diagnostyka obejmuje wylutowanie kości, odczyt programatorem sprzętowym, weryfikację sum kontrolnych, wyczyszczenie regionu ME (ang. Management Engine) oraz zaprogramowanie czystego, fabrycznego wsadu dedykowanego do konfiguracji 80JH00QYSP.
Regeneracja układu zawiasów i toru transmisyjnego sygnału wideo
W przypadku usterek mechanicznych i problemów z wyświetlaniem, serwis realizuje precyzyjną wymianę wiązki sygnałowej eDP na fabrycznie nowy element. Zawiasy obrotowe poddawane są procesowi regulacji siły docisku (regulacji momentu obrotowego), co zapobiega powstawaniu nadmiernych naprężeń w przyszłości. W przypadku uszkodzeń gniazd mocujących w obudowie stosuje się rekonstrukcję ubytków strukturalnych za pomocą chemoutwardzalnych żywic technicznych, co przywraca fabryczną sztywność punktów kotwiczenia tulei gwintowanych bez konieczności deformowania geometrii zewnętrznej obudowy.
Konserwacja układu odprowadzania ciepła
Zabieg obejmuje całkowite usunięcie zestarzałych mas termicznych z rdzenia procesora oraz układu graficznego przy użyciu alkoholu izopropylowego (IPA), chemiczne oczyszczenie miedzianych ciepłowodów (ang. heatpipes) i radiatora, a także aplikację nowoczesnych past termoprzewodzących o wysokim współczynniku przewodzenia ciepła oraz wymianę elastycznych termopadów na sekcji zasilania VRM.
Zagrożenia wynikające z niefachowych prób samodzielnej ingerencji
Konstrukcje hybrydowe z rodziny Yoga charakteryzują się bardzo zwartą architekturą wewnętrzną, co sprawia, że próby napraw w warunkach domowych wiążą się ze znacznym ryzykiem powiększenia skali uszkodzeń. Do najczęstszych błędów popełnianych podczas niefachowych ingerencji należą:
Odłączanie lub podłączanie taśmy matrycy eDP przy wpiętej baterii głównej. W nowoczesnych konstrukcjach Lenovo na złączu matrycy stale obecne jest napięcie zasilania podświetlenia (często rzędu kilkunastu woltów). Wpięcie taśmy pod minimalnym kątem powoduje zwarcie linii wysokiego napięcia z liniami sygnałowymi magistrali danych procesora lub układu KBC, co prowadzi do natychmiastowego, nieodwracalnego uszkodzenia struktury krzemowej procesora (CPU) zintegrowanego z mostem południowym (układ SoC).
Użycie niewłaściwej długości śrub montażowych podczas skręcania obudowy. Wkręcenie zbyt długiej śruby w punkcie mocowania potrafi przewiercić laminat płyty głównej, przecinając wewnętrzne, mikroskopijne ścieżki w wielowarstwowym druku PCB, lub przebić delikatną obudowę ogniwa litowo-polimerowego, co stwarza bezpośrednie zagrożenie zapłonem chemicznym.
Niewłaściwy demontaż klejonych elementów matrycy i digitizera. Próba podważania ramy ekranu bez odpowiedniego podgrzania na stole grzewczym (separatorze LCD) niemal zawsze kończy się pęknięciem szkła hartowanego digitizera lub uszkodzeniem matrycy ciekłokrystalicznej, co wielokrotnie podnosi ostateczny koszt przywrócenia sprzętu do sprawności.
Organizacja obsługi technicznej i standardy serwisowe
W przypadku wykrycia nieprawidłowości w pracy modelu Lenovo Yoga 3-14, diagnoza poprzedza każdą decyzję o naprawie. Nasz serwis realizuje naprawy w oparciu o ponad 20 lat doświadczenia w inżynierii mikroelektronicznej, mając na koncie ponad 10 000 urządzeń przywróconych do pełnej sprawności.
Obsługa realizowana jest w wygodnym modelu dojazdowym — serwisant lub dedykowany kierowca dociera pod wskazany adres. Dojazd realizowany jest w czasie do 1 godziny na obszarze Warszawy i okolic w promieniu 40 km. W przypadku konieczności wykonania zaawansowanych prac mikrolutowniczych, sprzęt jest odbierany przez kierowcę w procedurze door-to-door, w ramach której diagnoza jest bezpłatna. Jeśli naprawa z przyczyn technicznych nie zostanie zrealizowana w tym trybie, klient nie ponosi kosztów weryfikacji.
Do wszystkich napraw wykorzystywane są wyłącznie nowe komponenty zamienne. Standardowy czas usunięcia usterki z reguły nie przekracza 3 dni, natomiast procedury konserwacyjne, czyszczenie oraz przyspieszanie działania systemu realizowane są w czasie do 24 godzin. Na wykonane prace udzielana jest gwarancja do 12 miesięcy. Na cały okres trwania procedury naprawczej udostępniany jest bezpłatny laptop zastępczy, wydawany bez konieczności wpłacania kaucji i bez limitu czasowego, co pozwala zachować ciągłość pracy.
Najczęściej zadawane pytania (FAQ)
Czy pęknięty dotyk w Lenovo Yoga 3-14 wymaga wymiany całej pokrywy z matrycą?
W modelu Yoga 3-14 fabrycznie panel dotykowy jest zespolony z matrycą LCD za pomocą przezroczystego kleju optycznego. W warunkach laboratoryjnych możliwa jest wymiana kompletnego modułu wyświetlacza (ang. assembly) lub precyzyjna refabrykacja, polegająca na separacji uszkodzonego szkła i laminacji nowego digitizera z zachowaniem oryginalnego panelu LCD, pod warunkiem że sam wyświetlacz nie posiada plam ani uszkodzeń struktury ciekłokrystalicznej.
Dlaczego laptop wyłącza się w trakcie obracania ekranu do trybu tabletu?
Objaw ten wskazuje zazwyczaj na zwarcie w przetartej taśmie sygnałowej eDP, która przy określonym kącie styka się z metalową obudową zawiasu, powodując zadziałanie układu zabezpieczenia przeciwzwarciowego na płycie głównej. Inną przyczyną może być usterka sensora Halla lub pęknięcie ścieżki zasilającej na dodatkowej płytce przycisków bocznych i czujników.
Czy po wymianie gniazda zasilania laptop będzie ładował się standardowym kablem USB?
Gniazdo zasilania w tym modelu ma specyficzną budowę hybrydową — posiada dodatkowe piny transmisyjne oraz wypustkę zapobiegającą włożeniu zwykłego kabla USB w sposób mogący wywołać zwarcie. Prawidłowa naprawa polega na montażu fabrycznie nowego, dedykowanego złącza zgodnego ze specyfikacją zasilaczy tego wariantu, co przywraca pełną funkcjonalność zarówno ładowania wyższym napięciem, jak i transferu danych USB.
Jak długo trwa standardowa diagnostyka płyty głównej po zalaniu lub przepięciu?
Wstępne pomiary rezystancji oraz inspekcja mikroskopowa pozwalająca ocenić rozległość korozji elektrochemicznej zajmują zazwyczaj od kilku do kilkunastu godzin od momentu przyjęcia sprzętu przez technika. Większość usterek usuwamy podczas pierwszej wizyty, jeśli charakter problemu pozwala na naprawę modułową na miejscu u klienta.
