Lenovo Yoga 300-11IBR — typowe usterki i naprawa

Charakterystyka konstrukcyjna modelu Lenovo Yoga 300-11IBR a podatność na awarie

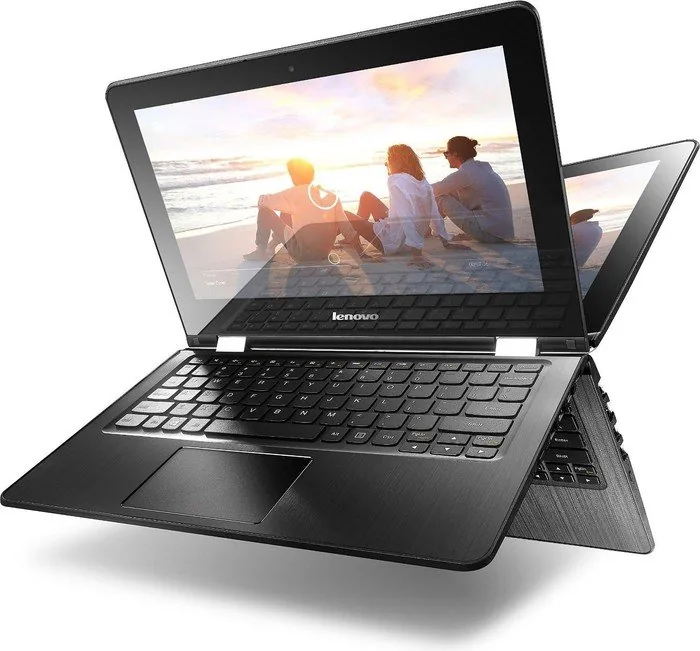

Kompaktowy laptop konwertowalny Lenovo Yoga 300-11IBR to urządzenie o przekątnej ekranu wynoszącej 11,6 cala, zaprojektowane z myślą o mobilności i pracy w trybie tabletu dzięki obrotowym zawiasom 360 stopni. Niewielkie gabaryty obudowy, niska masa oraz specyficzna architektura płyty głównej (zintegrowana platforma sprzętowa SoC, czyli System on a Chip łączący procesor i układ graficzny w jednej strukturze krzemowej) determinują charakterystyczny profil usterek spotykanych w tym modelu. Wieloletnia eksploatacja urządzeń z tej serii w warunkach ciągłego przemieszczania i częstego zmieniania kąta nachylenia matrycy prowadzi do kumulacji naprężeń mechanicznych oraz zmęczenia materiałów elektronicznych.

W niezależnym serwisie laptopów Lenovo regularnie diagnozowane są egzemplarze z problemami dotyczącymi zarówno toru zasilania, układu ładowania baterii, jak i mechaniki zawiasów czy stabilności pamięci masowej. Płyta główna tego modelu cechuje się wysokim stopniem integracji, gdzie procesor z serii Intel Celeron lub Pentium oraz moduł pamięci operacyjnej RAM (Random Access Memory, pamięć o dostępie swobodnym odpowiedzialna za bieżące operacje systemu) są wlutowane bezpośrednio w laminat płyty. Zrozumienie tych uwarunkowań konstrukcyjnych jest kluczowe dla prawidłowego zlokalizowania źródła nieprawidłowości i przeprowadzenia skutecznej procedury naprawczej.

Najczęstsze objawy usterek w Lenovo Yoga 300-11IBR

Symptomy awarii w tym modelu można podzielić na kilka powtarzających się grup, obejmujących zasilanie, wyświetlanie obrazu, łączność dotykową oraz wydajność operacyjną. Prawidłowa identyfikacja zachowania urządzenia pozwala zawęzić obszar poszukiwań uszkodzonego komponentu:

• Brak reakcji na przycisk włącznika (brak procedury POST): Urządzenie nie reaguje na wciśnięcie przycisku zasilania, diody sygnalizacyjne nie świecą lub mrugają w określonym schemacie, a wentylator chłodzenia nie startuje (w wersjach chłodzonych aktywnie). Brak procedury POST (Power-On Self-Test, autotestu podzespołów wykonywanego przez firmware płyty przed uruchomieniem systemu operacyjnego) wskazuje z reguły na przerwę w głównej linii zasilania lub uszkodzenie wsadu pamięci BIOS.
• Zanik obrazu lub migotanie przy poruszaniu klapą matrycy: Obraz gaśnie, pojawiają się pasy, artefakty lub ekran pozostaje całkowicie czarny, mimo że diody wskazują na pracę komputera. W wielu przypadkach podświetlenie matrycy działa częściowo, a dotyk (digitizer, czyli przezroczysty panel pojemnościowy odpowiedzialny za rejestrowanie dotyku) przestaje reagować na gesty.
• Wyłamanie mocowań zawiasów z prowadnic obudowy: Podczas otwierania urządzenia dochodzi do rozszerzania się szczelin obudowy dolnej (dolnego kadłubka) lub rozwarstwiania ramki matrycy. Zablokowane lub zbyt ciasno spasowane zawiasy wyrywają mosiężne tuleje gwintowane z plastikowych gniazd.
• Zawieszanie się systemu na logo Lenovo lub automatyczne wchodzenie do BIOS/UEFI: Sprzęt nie ładuje systemu operacyjnego Windows, wyświetlając komunikat o braku nośnika rozruchowego (No Bootable Device). W wersjach wyposażonych w pamięć eMMC (embedded MultiMediaCard, wbudowaną kość pamięci masowej wlutowaną w płytę) problem ten często oznacza degradację komórek pamięci flash.
• Brak ładowania akumulatora lub działanie wyłącznie na zasilaczu sieciowym: Kontroler ładowania nie rozpoznaje baterii, ikona w systemie wskazuje stan podłączony, ale nie ładuje, bądź też laptop wyłącza się natychmiast po odpięciu wtyczki zasilacza. Zdarza się również fizyczne wyrobienie prostokątnego lub okrągłego gniazda zasilania DC-IN.

Warianty problemów technicznych i przyczyny powstawania awarii

Analiza laboratoryjna uszkodzonych urządzeń Lenovo Yoga 300-11IBR wykazuje, że poszczególne usterki wynikają zarówno z naturalnego zużycia komponentów, jak i specyfiki termiczno-mechanicznej konstrukcji.

Uszkodzenia taśmy matrycy eDP i wiązki dotyku

Konstrukcja obracana o 360 stopni wymaga poprowadzenia wiązki sygnałowej eDP (embedded DisplayPort, cyfrowego interfejsu przesyłu sygnału wideo) oraz linii zasilania panelu dotykowego przez ciasne osie zawiasów. Przy intensywnym otwieraniu i zamykaniu dochodzi do mikropęknięć wewnątrz miedzianych żył przewodu. Skutkuje to okresowym zanikiem zasilania logiki matrycy, zwarciem linii danych do masy lub zakłóceniami w komunikacji kontrolera dotyku I2C/USB, co objawia się tzw. zjawiskiem "ghost touch" (samoistnym wywoływaniem kliknięć na ekranie).

Degradacja wbudowanej pamięci masowej eMMC

W tańszych konfiguracjach Lenovo Yoga 300-11IBR producent zastosował nośnik pamięci masowej eMMC zintegrowany na płycie głównej. Moduły te posiadają ograniczoną liczbę cykli zapisu i kasowania komórek pamięci NAND. Ciągła praca systemu operacyjnego, pliki stronicowania oraz automatyczne aktualizacje prowadzą po pewnym czasie do wyeksploatowania sektorów rozruchowych. Ponieważ kość eMMC jest wlutowana w technologii BGA (Ball Grid Array, układzie połączeń w postaci kulek ze stopu lutowniczego pod obudową scalaka), standardowa wymiana nośnika jak w przypadku klasycznego dysku SSD 2,5 cala wymaga zaawansowanej ingerencji lutowniczej lub zastosowania alternatywnego złącza montażowego, jeśli laminat na to pozwala.

Zwarcia w głównej linii zasilającej i przetwornicach napięć

Niestabilne zasilacze sieciowe, wygięcia wtyku zasilania oraz nagłe skoki napięcia mogą prowadzić do przebicia tranzystorów MOSFET (Metal-Oxide Semiconductor Field-Effect Transistor, półprzewodnikowych elementów kluczujących w układach przetwornic zasilania) w sekcji wejściowej 19V lub 20V. W takim układzie napięcie zasilacza zostaje odcięte przez układ zabezpieczający, co skutkuje całkowitym brakiem reakcji na włącznik. Równie częstą awarią jest uszkodzenie kontrolera przetwornicy KBC/EC (Embedded Controller, mikrokontrolera zarządzającego klawiaturą, włącznikiem i procedurą startową płyty), który ulega uszkodzeniu na skutek przepięć lub degradacji termicznej.

Uszkodzenia mechaniczne korpusu i naprężenia zawiasów

W obudowie wykonanej z tworzywa sztucznego punkty montażowe zawiasów przyjmują ogromne siły dźwigni podczas obracania ekranu. Z biegiem czasu fabryczny smar w zawiasach traci swoje właściwości i ulega zapieczeniu, co zwiększa opór obrotu. W konsekwencji metalowe wsporniki wyłamują plastikowe słupki wewnątrz obudowy matrycy lub dolnego korpusu. Dalsze używanie laptopa z pękniętymi mocowaniami prowadzi bezpośrednio do przecięcia taśmy matrycy lub uszkodzenia samego panelu LCD.

Procedura diagnostyki i etapy naprawy w serwisie

Każda naprawa modelu Lenovo Yoga 300-11IBR rozpoczyna się od rzetelnej weryfikacji parametrów elektrycznych i mechanicznych. Doświadczenie serwisu obejmujące ponad 20 lat pracy z urządzeniami przenośnymi oraz ponad 10 000 naprawionych urządzeń pozwala na precyzyjne odróżnienie awarii pojedynczego elementu od złożonych problemów wielomodułowych.

W przypadku napraw realizowanych w trybie door-to-door, gdzie sprzęt jest odbierany bezpośrednio przez kierowcę, diagnoza poprzedza właściwą naprawę. Jeśli klient potrzebuje zachować ciągłość pracy, oferowany jest bezpłatny laptop zastępczy na cały czas trwania procedury serwisowej, bez kaucji i limitu czasowego.

Diagnostyka elektroniczna płyty głównej

Weryfikacja płyty głównej obejmuje pomiary rezystancji na cewkach poszczególnych przetwornic napięć (linii 3.3V, 5V, 1.05V, zasilania pamięci RAM oraz rdzenia procesora) przy użyciu precyzyjnego multimetru cyfrowego i mostka RLC. Pozwala to na zlokalizowanie niskiej rezystancji świadczącej o zwarciu. W przypadku wykrycia zwarcia w głównej linii zasilającej (B+) stosuje się próbę zwarciową z wykorzystaniem zasilacza laboratoryjnego z regulacją prądową oraz kamery termowizyjnej, która rejestruje punkty nadmiernego wydzielania ciepła przez uszkodzony kondensator ceramiczny MLCC lub układ scalony.

Naprawa układów logicznych i programowanie wsadów

Gdy płyta nie przechodzi procedury startowej, weryfikowana jest zawartość kości pamięci SPI Flash, przechowującej wsad BIOS/UEFI. Przy użyciu programatora zewnętrznego wykonywany jest odczyt, weryfikacja sumy kontrolnej oraz wgranie czystego wsadu z wyczyszczonym regionem ME (Intel Management Engine, podsystemem zarządzającym komunikacją sprzętową chipsetu). W przypadku uszkodzeń kontrolera KBC przeprowadzane jest lutowanie nowego układu w obudowie QFP/QFN przy użyciu stacji lutowniczej na gorące powietrze (hot air) oraz programowanie jego wewnętrznej pamięci flash dedykowanym interfejsem.

Regeneracja mocowań zawiasów i naprawa obudowy

Wyłamane gniazda zawiasów nie są naprawiane powierzchownymi metodami klejenia. Procedura obejmuje rekonstrukcję ubytków strukturalnych tworzywa sztucznego za pomocą chemoutwardzalnych żywic polimerowych z zatopieniem nowych mosiężnych tulei gwintowanych. Równolegle przeprowadzana jest regulacja siły docisku samych zawiasów (regulacja momentu obrotowego na nakrętkach samohamownych), co zapobiega powtórnemu wyrywaniu mocowań i zapewnia płynny ruch klapy w pełnym zakresie 360 stopni.

Wymiana komponentów na nowe elementy

Wszelkie podzespoły wymagające wymiany – w tym gniazda ładowania DC, taśmy sygnałowe matrycy, akumulatory czy panele dotykowe – zastępowane są nowymi komponentami. Stosujemy wyłącznie nowe części zamienne, co zapewnia stabilność parametrów elektrycznych i sygnałowych. Na wykonane prace oraz zamontowane elementy udzielana jest gwarancja do 12 miesięcy. Czas realizacji naprawy z reguły nie przekracza 3 dni roboczych, natomiast podstawowe usługi konserwacyjne czy czyszczenie układu chłodzenia realizowane są w czasie do 24 godzin.

Błędy popełniane podczas prób samodzielnej naprawy

Ze względu na zwartą budowę Lenovo Yoga 300-11IBR, próby usuwania usterek w warunkach domowych bez specjalistycznego zaplecza narzędziowego niosą wysokie ryzyko trwałego uszkodzenia urządzenia:

• Używanie klejów błyskawicznych typu cyjanoakryl do naprawy zawiasów: Kleje te są kruche, nie przenoszą obciążeń ścinających i trwale zanieczyszczają tworzywo obudowy, co uniemożliwia późniejszą prawidłową rekonstrukcję chemiczną. Dodatkowo opary cyjanoakrylu powodują matowienie powierzchni plastików i wewnętrznych powłok ekranu.
• Podważanie obudowy i ekranu metalowymi narzędziami: Brak wiedzy o rozmieszczeniu plastikowych zaczepów prowadzi do ich wyłamania, a podważanie matrycy w strefie digitizera kończy się pęknięciem szklanej tafli panelu dotykowego lub uszkodzeniem delikatnych taśm COF (Chip-on-Film, taśm łączących szkło wyświetlacza ze sterownikiem).
• Próby demontażu płyty głównej bez odłączenia baterii: Odpięcie lub wpięcie taśmy matrycy eDP przy podłączonym akumulatorze (nawet przy wyłączonym laptopie) powoduje natychmiastowe zwarcie linii zasilania podświetlenia (ok. 8-19V) do niskonapięciowych linii danych procesora (3.3V / 1.8V), co prowadzi do nieodwracalnego spalenia struktury procesora SoC.
• Niewłaściwy dobór zasilaczy uniwersalnych: Stosowanie tanich zasilaczy o niestabilnym napięciu wyjściowym generuje szpilki napięciowe niszczące układ chargera (kontrolera ładowania) oraz filtry wejściowe na płycie głównej.

Profilaktyka i prawidłowa eksploatacja laptopa konwertowalnego

Aby zminimalizować ryzyko wystąpienia awarii w Lenovo Yoga 300-11IBR, warto wdrożyć kilka zasad prawidłowej obsługi tego typu sprzętu:

Podczas otwierania i zmiany trybu pracy urządzenia należy zawsze chwytać za środkową część górnej krawędzi klapy matrycy, a nie za jeden z jej rogów. Równomierne rozłożenie siły zapobiega powstawaniu naprężeń skręcających na obudowie i zawiasach. Istotne jest również unikanie gwałtownego dociskania wtyku zasilacza pod kątem, co chroni gniazdo przed pęknięciem wewnętrznych styków.

W przypadku zauważenia jakichkolwiek luzów na obudowie, podwyższonego oporu zawiasów lub migotania podświetlenia ekranu, zaleca się niezwłoczne przekazanie sprzętu do specjalistycznej weryfikacji. Wczesna reakcja pozwala na wykonanie regulacji mechanicznej zanim dojdzie do pęknięcia matrycy lub uszkodzenia wielożyłowej taśmy sygnałowej.

Często zadawane pytania (FAQ)

Czy w Lenovo Yoga 300-11IBR można wymienić wbudowaną pamięć eMMC na większy dysk SSD?
Pamięć eMMC jest wlutowana na stałe w strukturę płyty głównej. Zależnie od dokładnej rewizji laminatu płyty głównej, w niektórych wersjach istnieje możliwość adaptacji wolnego złącza SATA lub instalacji dedykowanego modułu, jednak w większości przypadków naprawa uszkodzonego nośnika polega na wymianie układu BGA lub całej płyty głównej na nową jednostkę.

Dlaczego ekran dotykowy w laptopie przestał działać po aktualizacji systemu?
Brak reakcji na dotyk może wynikać zarówno z konfliktu sterowników magistrali I2C HID w systemie operacyjnym, jak i z mechanicznego uszkodzenia magistrali sygnałowej w taśmie łączącej ekran z płytą główną. W trakcie diagnostyki sprawdzana jest obecność urządzenia w menedżerze urządzeń oraz poziomy napięć zasilających kontroler dotyku.

Jakie są przyczyny braku reakcji na ładowarkę, mimo że zasilacz jest sprawny?
Najczęstszą przyczyną jest mechaniczne uszkodzenie wewnętrznego pinu w gnieździe zasilania DC-IN, przebicie pierwszego lub drugiego tranzystora MOSFET w sekcji wejściowej płyty głównej, bądź też uszkodzenie kontrolera ładowania (układu scalonego typu charger), który blokuje pobór prądu w celu ochrony baterii.

Ile trwa typowa naprawa płyty głównej lub zawiasów w tym modelu?
Standardowy czas naprawy układów elektronicznych lub rekonstrukcji mocowań zawiasów z reguły nie przekracza 3 dni. Diagnostyka laboratoryjna i testy stabilności po naprawie pozwalają upewnić się, że urządzenie działa poprawnie we wszystkich trybach pracy (laptop, namiot, tablet).
