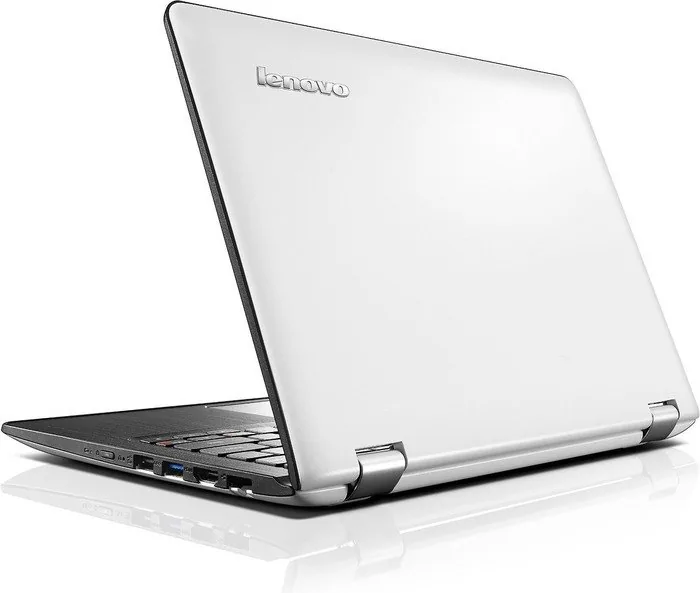

Charakterystyka konstrukcyjna modelu Lenovo Yoga 330-11IGM i objawy problemów

Kompaktowy laptop konwertowalny Lenovo Yoga 330-11IGM został zaprojektowany z myślą o mobilności i pracy wielotrybowej. Mechanizm zawiasów pracujący w zakresie 360 stopni pozwala na użytkowanie sprzętu w trybie tradycyjnego notebooka, namiotu, podstawki oraz tabletu. Ta specyficzna konstrukcja mechaniczna, w połączeniu z miniaturyzacją płyty głównej (zintegrowanego obwodu drukowanego mieszczącego kluczowe podzespoły), determinuje określone naprężenia fizyczne i termiczne. Podczas codziennej eksploatacji najczęściej obserwuje się trudności z uruchomieniem urządzenia, brak reakcji na podłączenie ładowarki, zanik obrazu przy zmianie kąta nachylenia pokrywy, samoczynne wyłączanie się pod obciążeniem oraz anomalie w działaniu panelu dotykowego.

Zaburzenia w pracy urządzenia mogą mieć podłoże zarówno elektroniczne, jak i czysto mechaniczne. Z racji zastosowania bezwentylatorowego lub niskoprofilowego systemu chłodzenia pasywnego (rozpraszania ciepła bez użycia aktywnego wentylatora), laptop ten w dużym stopniu polega na drożności wewnętrznych radiatorów oraz odpowiednich właściwościach termoprzewodzących materiałów stykowych. Gdy dochodzi do degradacji pasty termoprzewodzącej (substancji ułatwiającej przekazywanie energii cieplnej z procesora do radiatora), temperatura układu scalonego rośnie, co aktywuje mechanizmy zabezpieczające, takie jak thermal throttling (automatyczne obniżanie taktowania procesora w celu uniknięcia przegrzania) lub nagłe odcięcie zasilania.

Wielotrybowa praca urządzenia stawia wysokie wymagania także przed magistralami sygnałowymi. Wyprowadzona przez zawias wiązka przewodów eDP (ang. embedded DisplayPort — cyfrowy interfejs przesyłający sygnał wideo bezpośrednio do matrycy) oraz zintegrowane linie komunikacyjne digitizera (warstwy dotykowej ekranu) podlegają ciągłemu zginaniu i skręcaniu. Objawia się to często migotaniem obrazu, pojawianiem się poziomych lub pionowych pasów, a w skrajnych przypadkach całkowitym brakiem podświetlenia lub brakiem reakcji na dotyk w określonych strefach wyświetlacza.

Typowe punkty awaryjności w Lenovo Yoga 330-11IGM

Wieloletnia praktyka serwisowa wskazuje na powtarzalność określonych usterek w architekturze Lenovo Yoga 330-11IGM. Zrozumienie tych punktów krytycznych pozwala na trafną identyfikację źródła problemu bez konieczności wymiany sprawnych modułów.

Układ zasilania i sekcja ładowania (Charger IC): Zintegrowany kontroler ładowania zarządza przepływem prądu z zasilacza zewnętrznego do pakietu ogniw litowo-jonowych. W przypadku przepięć sieciowych lub uszkodzeń mechanicznych gniazda zasilania DC (gniazda prądu stałego) dochodzi do uszkodzenia tranzystorów MOSFET w linii wejściowej (półprzewodnikowych kluczy sterujących przepływem napięcia) lub samego układu scalonego chargera. Efektem jest brak ładowania baterii pomimo sprawnego zasilacza lub brak jakiejkolwiek reakcji na włącznik.
Gniazdo zasilania DC oraz porty peryferyjne: Z uwagi na mobilny charakter sprzętu, gniazdo zasilania podlega regularnym obciążeniom mechanicznym. Pęknięcia wewnętrznych pinów lub mikropęknięcia pól lutowniczych na laminacie płyty głównej prowadzą do niestabilnego styku, iskrzenia i w konsekwencji do nadpalenia ścieżek zasilających.
Wiązka matrycy i taśma transmisyjna digitizera: Przejście przewodów sygnałowych przez mechanizm obrotowy zawiasu 360 stopni stanowi jeden z najbardziej newralgicznych punktów. Przetarcie izolacji bądź przerwanie pojedynczych żył miedzianych skutkuje zanikiem obrazu, artefaktami graficznymi (zniekształceniami wyświetlanego obrazu) lub błędnym rejestrowaniem dotyku, określanym jako zjawisko ghost touch (samoczynne, fałszywe kliknięcia na ekranie).
Wbudowana pamięć eMMC oraz kości pamięci RAM: W wielu wariantach tego modelu nośnik danych eMMC (pamięć flash trwale wlutowana w płytę główną) oraz pamięć operacyjna LPDDR są integralną częścią laminatu. Zużycie komórek pamięci flash lub uszkodzenie ich kontrolera uniemożliwia uruchomienie systemu operacyjnego, wywołując błędy odczytu (BSOD — tzw. niebieski ekran błędu) lub zapętlenie procedury bootowania (inicjalizacji sprzętu przy starcie).
Układ KBC / EC (Embedded Controller) oraz wsad BIOS/UEFI: Mikrokontroler zarządzający procedurą startową, klawiaturą i dystrybucją zasilania może ulec zablokowaniu w wyniku uszkodzenia oprogramowania układowego (firmware zapisanego w pamięci EEPROM). Objawia się to świeceniem diody zasilania przy całkowitym braku inicjalizacji ekranu i procedury POST (ang. Power-On Self-Test — wstępnego testu podzespołów po włączeniu).
Zespół zawiasów i mocowań w obudowie: Metalowe zawiasy o dużym oporze obrotowym przenoszą siłę na plastikowe elementy korpusu. Wyrwanie mosiężnych tulei gwintowanych z dolnej obudowy lub klapy matrycy prowadzi do rozwarstwienia konstrukcji, co stwarza bezpośrednie ryzyko mechanicznego przecięcia wiązki sygnałowej lub pęknięcia szklanego panelu dotykowego.

Procedura diagnostyczna i technologia naprawy

Rzetelne przywrócenie sprawności urządzenia wymaga zachowania ścisłej procedury laboratoryjnej. Prawidłowa diagnoza poprzedza każdą ingerencję lutowniczą i pozwala na precyzyjne odróżnienie awarii oprogramowania układowego od uszkodzeń fizycznych w strukturze krzemowej komponentów.

Proces weryfikacji stanu technicznego Lenovo Yoga 330-11IGM rozpoczyna się od inspekcji optycznej pod mikroskopem stereoskopowym (urządzeniem optycznym zapewniającym trójwymiarowy obraz w dużym powiększeniu). Pozwala to wykryć mikropęknięcia lutów, ślady korozji po kontakcie z cieczą, zanieczyszczenia przewodzące oraz mechaniczne uszkodzenia gniazd i taśm FPC (płaskich taśm ze ścieżkami elastycznymi). Następnie wykonywane są pomiary rezystancji (oporności elektrycznej) na głównych cewkach przetwornic napięcia względem masy. Niski opór w liniach głównych wskazuje na zwarcie w gałęziach zasilania procesora, mostka południowego lub szynach systemowych 3.3V i 5V.

Kolejnym etapem jest podłączenie płyty głównej do zasilacza laboratoryjnego z regulacją prądową i monitorowanie poboru prądu w stanie czuwania oraz w trakcie próby startu. W przypadku wykrycia zwarć stosowana jest próba zwarciowa z użyciem kamery termowizyjnej (przyrządu rejestrującego promieniowanie podczerwone w celu zobrazowania różnic temperatur). Element generujący nieprawidłowe ciepło — na przykład przebity kondensator ceramiczny MLCC lub uszkodzony układ scalony — jest natychmiast precyzyjnie lokalizowany i usuwany.

W przypadku napraw na poziomie komponentowym (mikrolutowania BGA i SMD — montażu powierzchniowego elementów miniaturowych i układów scalonych z wyprowadzeniami kulkowymi pod spodem obudowy) stosuje się stacje lutownicze na gorące powietrze (hot-air) oraz specjalistyczne podgrzewacze kwarcowe, które zapobiegają wyginaniu się cienkiego laminatu płyty głównej pod wpływem naprężeń termicznych. Programowanie układów BIOS/UEFI oraz kontrolerów KBC realizowane jest przy użyciu zewnętrznych programatorów SPI/I2C z zachowaniem unikalnych danych konfiguracyjnych urządzenia (takich jak numery seryjne i klucze licencyjne).

Gdy dochodzi do uszkodzeń mechanicznych obudowy i zawiasów, naprawa polega na rekonstrukcji punktów mocowania za pomocą kompozytów chemoutwardzalnych o podwyższonej odporności na ścinanie lub wymianie całych elementów korpusu. Wszelkie wymieniane podzespoły — takie jak matryce, panele dotykowe, taśmy sygnałowe eDP czy akumulatory — dobierane są w postaci fabrycznie nowych elementów, co zapewnia zgodność parametrów elektrycznych i optycznych z pierwotną specyfikacją.

Zagrożenia związane z niefachową ingerencją

Próby samodzielnego usuwania awarii w kompaktowych konstrukcjach konwertowalnych wiążą się ze znacznym ryzykiem powiększenia skali uszkodzeń. Z uwagi na gęste upakowanie elementów na płycie głównej oraz delikatność obudowy, brak specjalistycznych narzędzi prowadzi do nieodwracalnych wad.

Najczęściej spotykanym błędem jest rozklejanie obudowy lub ramki matrycy przy użyciu metalowych narzędzi bez odpowiedniej wiedzy o rozmieszczeniu zaczepów i taśm flex. Prowadzi to do nieodwracalnego pęknięcia szklanej tafli digitizera, przerwania magistrali dotykowej lub zarysowania ścieżek na laminacie. Równie poważnym zagrożeniem jest demontaż podzespołów bez wcześniejszego odłączenia baterii głównej od płyty głównej. Zwarty styk taśmy eDP z linią zasilania podświetlenia (gdzie występuje podwyższone napięcie) skutkuje natychmiastowym spaleniem procesora lub układu KBC.

Niewłaściwe techniki lutownicze, w tym stosowanie transformatorowych lutownic o zbyt dużej mocy i brak kontroli temperatury grożą przegrzaniem wielowarstwowego laminatu, co powoduje zjawisko delaminacji (rozwarstwienia wewnętrznych ścieżek miedzianych w płycie głównej). Tego typu usterka często całkowicie dyskwalifikuje płytę główną z dalszej naprawy, wymuszając jej kompletną wymianę. Dlatego wszelkie czynności serwisowe wymagają środowiska zabezpieczonego przed wyładowaniami elektrostatycznymi (ochrona ESD — ang. Electrostatic Discharge) oraz precyzyjnych stacji mikrolutowniczych z regulacją profilu termicznego.

Organizacja obsługi serwisowej i standardy realizacji

Diagnoza poprzedza każdą naprawę, stanowiąc podstawę do rzetelnej oceny stanu technicznego urządzenia. Niezależny serwis urządzeń marki Lenovo realizuje naprawy w oparciu o ponad 20 lat doświadczenia oraz zasób wiedzy zdobyty przy obsłudze ponad 10 000 urządzeń. Do realizacji zadań wykorzystywane są wyłącznie nowe części zamienne, co gwarantuje stabilność działania po zakończeniu procedury naprawczej.

Obsługa realizowana jest w formule serwisu dojazdowego. Serwisant dociera na miejsce w czasie do 1 godziny na obszarze Warszawy i okolic w promieniu 40 km. W przypadku konieczności wykonania zaawansowanych prac mikrolutowniczych na płycie głównej lub rekonstrukcji struktury obudowy, sprzęt odbierany jest przez kierowcę w trybie door-to-door, w ramach którego diagnoza w laboratorium pozostaje bezpłatna. Czas standardowej naprawy z reguły nie przekracza 3 dni, natomiast zabiegi konserwacyjne układu chłodzenia oraz optymalizacja systemu wykonywane są w czasie do 24 godzin. Na wykonane usługi udzielana jest gwarancja na okres do 12 miesięcy. Na cały czas trwania procedury serwisowej udostępniany jest bezpłatny laptop zastępczy bez kaucji i limitu czasowego, a większość usterek usuwana jest podczas pierwszej wizyty serwisanta na miejscu.

Często zadawane pytania (FAQ)

Czy brak reakcji na włącznik w Lenovo Yoga 330-11IGM zawsze oznacza uszkodzenie procesora?
Nie. W zdecydowanej większości przypadków brak reakcji wynika z uszkodzenia pierwszego stopnia zasilania (tranzystorów wejściowych MOSFET), zwarcia w kondensatorach filtrujących, rozładowania lub uszkodzenia układu ładowania baterii albo uszkodzenia wsadu pamięci BIOS/UEFI. Układ procesora w tym modelu jest trwale zintegrowany z płytą główną, lecz jego bezpośrednia awaria stanowi rzadszą przyczynę problemów z włączaniem.

Co jest przyczyną samoczynnego wyłączania się laptopa w trybie tabletu?
Najczęstszą przyczyną są naprężenia mechaniczne oddziałujące na mikropęknięcia w ścieżkach zasilających płyty głównej podczas obracania obudowy lub zwarcie w zużytej wiązce przewodów przechodzącej przez zawias. Dodatkowo w trybie tabletu obudowa jest mocniej dociskana, co przy wyschniętej paście termoprzewodzącej może prowadzić do gwałtownego skoku temperatury i wyzwolenia zabezpieczenia termicznego.

Czy po uszkodzeniu pamięci eMMC konieczna jest wymiana całej płyty głównej?
Nie zawsze. W warunkach laboratoryjnych możliwa jest wymiana wlutowanego układu pamięci flash eMMC w technologii BGA na nowy komponent, a następnie zaprogramowanie go odpowiednim oprogramowaniem układowym i zainstalowanie czystego środowiska operacyjnego. Alternatywnie, zależnie od rewizji płyty głównej, weryfikowana jest możliwość uruchomienia nośnika danych na magistrali M.2 lub PCIe.

Jakie objawy wskazują na konieczność wymiany taśmy matrycy, a jakie na uszkodzenie samego ekranu?
Uszkodzenie taśmy sygnałowej eDP objawia się zazwyczaj zmianą zachowania obrazu (zanikaniem, migotaniem, zmianą nasycenia barw) w momencie fizycznego poruszania klapą matrycy lub jej dociskania w okolicach zawiasów. Uszkodzenie samej matrycy lub digitizera charakteryzuje się stałymi pasami, pęknięciami widocznymi w strukturze ciekłokrystalicznej bądź trwałym brakiem reakcji na dotyk w konkretnym obszarze ekranu, niezależnie od kąta otwarcia pokrywy.
