Lenovo Yoga 500-14IBD-80N400Y5GE — diagnostyka i typowe punkty awaryjności

Charakterystyka konstrukcyjna modelu Yoga 500-14IBD i objawy usterek

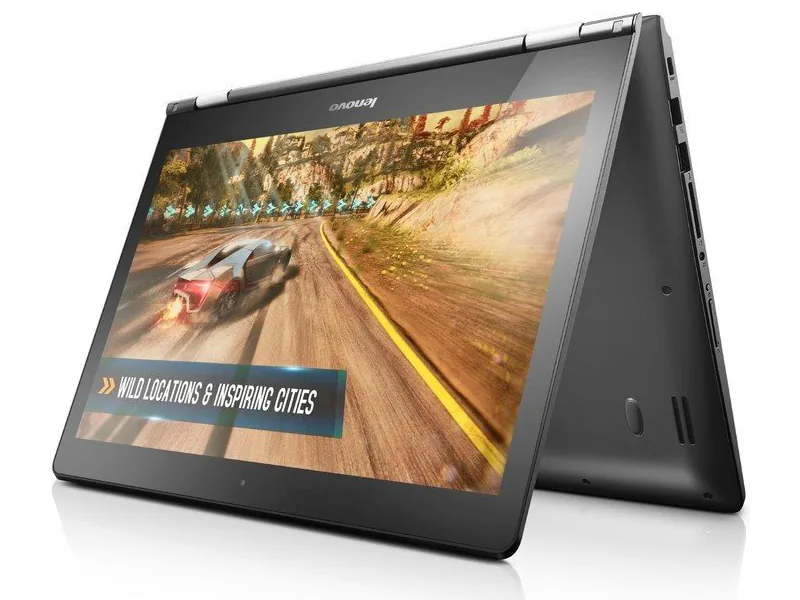

Model Lenovo Yoga 500-14IBD o oznaczeniu kodowym 80N400Y5GE należy do segmentu laptopów konwertowalnych typu 2 w 1, w których ekran obraca się o 360 stopni. Taka konstrukcja umożliwia pracę w trybie klasycznym, podstawki, namiotu oraz tabletu. Urządzenie łączy procesor montowany w technologii BGA (układ scalony lutowany bezpośrednio do laminatu płyty głównej za pomocą kulek cynowych) z 14-calową matrycą dotykową. Intensywna eksploatacja zawiasów oraz obciążeń termicznych w smukłej obudowie sprawia, że po pewnym czasie pojawiają się w tym modelu charakterystyczne anomalie sprzętowe.

Do najczęstszych objawów zgłaszanych podczas użytkowania tego wariantu należą:

• Brak reakcji na włącznik zasilania lub zapalenie diod sygnalizacyjnych bez pojawienia się obrazu na matrycy (zjawisko określane jako brak procedury POST, czyli testu autodiagnostycznego uruchamianego przez oprogramowanie układowe przed startem systemu operacyjnego).
• Mechaniczny opór, trzaski lub rozchodzenie się elementów dolnej części kadłubka podczas otwierania klapy matrycy.
• Migotanie podświetlenia ekranu, artefakty (zniekształcenia graficzne w postaci pasów, kropek lub przebarwień) lub całkowity zanik obrazu przy zmianie kąta nachylenia pokrywy.
• Brak reakcji digitizera (warstwy dotykowej zintegrowanej ze szkłem ochronnym ekranu) w wybranych strefach lub samoczynne rejestrowanie dotyku (tzw. ghost touch).
• Spowolnienie pracy jednostki pod obciążeniem, głośna praca wentylatora lub samoczynne wyłączanie się komputera pod wpływem przegrzania.
• Brak ładowania akumulatora, przerywanie zasilania przy poruszeniu wtykiem zasilacza lub komunikat o niepodłączonym zasilaczu sieciowym.

Specyfika płyty głównej i sekcji zasilania w architekturze 80N400Y5GE

Sercem modelu Yoga 500-14IBD jest wielowarstwowa płyta główna zintegrowana z jednostką centralną oraz wbudowanymi przetwornicami napięć pomocniczych. W tym projekcie zasilanie realizowane jest przez sekcję przetwornic impulsowych typu step-down (układów obniżających napięcie główne zasilacza do poziomów wymaganych przez pamięć, mostek i procesor, takich jak 5V, 3.3V, 1.05V czy napięcia rdzenia VCORE). Jednym z wrażliwych punktów tej platformy jest kontroler ładowania i zasilania (układ typu charger) oraz tranzystory kluczujące MOSFET (polowe tranzystory sterujące przepływem prądu w liniach zasilających).

W przypadku zwarcia w linii głównej (zasilanie 19V/20V) laptop całkowicie przestaje reagować na podłączenie ładowarki. Dioda w gnieździe zasilania nie świeci, a zasilacz może przechodzić w stan zabezpieczenia przeciwzwarciowego. Przyczyną bywają przebite kondensatory ceramiczne SMD (miniaturowe elementy filtrujące zakłócenia w obwodach wysokiego prądu) lub uszkodzenia kluczy wejściowych. Ponadto układ KBC (wbudowany kontroler klawiatury i zarządzania zasilaniem odpowiedzialny za procedurę startową, kontrolę temperatur oraz reakcję na przycisk zasilania) jest podatny na przepięcia wynikające z wyeksploatowanego gniazda zasilania lub niestabilnych parametrów zewnętrznego źródła prądu.

Kolejnym obszarem podlegającym weryfikacji jest pamięć Flash układu SPI zawierająca oprogramowanie układowe BIOS/UEFI. W wyniku nieprawidłowego wyłączenia, zakłóceń zasilania lub zużycia komórek pamięci, zawartość wsadu (kodu binarnego sterującego rozruchem) może ulec uszkodzeniu. Skutkuje to zablokowaniem procedury startowej na wczesnym etapie inicjalizacji magistrali.

Mechanizm obrotowy 360 stopni i newralgiczne punkty matrycy dotykowej

Konstrukcja zawiasów w serii Yoga 500-14 przenosi bardzo duże siły skręcające na niewielkie elementy mocujące. Prowadnice zawiasów są fabrycznie mocowane śrubami do mosiężnych tulei wtopionych w plastikową strukturę obudowy matrycy oraz dolnej części kadłubka (palmrestu). Z upływem czasu smar w mechanizmie zawiasu twardnieje, co zwiększa opór obrotu. W konsekwencji tworzywo sztuczne pęka, a tuleje zostają wyłamane z gniazd montażowych.

Wyłamanie zawiasu bezpośrednio zagraża dwóm kluczowym magistralom sygnałowym:

• Taśmie sygnałowej eDP (magistrali przesyłającej cyfrowy sygnał wideo o wysokiej przepustowości oraz linie zasilania podświetlenia LED matrycy). Przetarcie lub ściśnięcie tej taśmy przez ramię wyłamanego zawiasu może doprowadzić do zwarcia linii zasilania podświetlenia (często rzędu 19V) z liniami sygnałowymi danych procesora (o napięciu 3.3V lub niższym), co prowadzi do natychmiastowej awarii zintegrowanego układu graficznego.
• Przewodom digitizera oraz kamery internetowej (magistrala USB i I2C przesyłająca koordynaty dotyku z kontrolera ekranu dotykowego). Uszkodzenie ekranowania przewodów generuje błędy magistrali i zakłócenia interpretacji dotyku.

W module ekranowym modelu Yoga 500-14IBD digitizer połączony jest z panelem LCD. W przypadku pęknięć mechanicznych lub uszkodzenia kontrolera dotyku konieczna bywa weryfikacja całej struktury panelu, w tym poprawności zasilania taśmy transmisyjnej oraz integralności połączeń złącz ZIF (złączy o zerowej sile docisku montowanych na płycie i wewnątrz pokrywy matrycy).

Układ chłodzenia i degradacja termiczna w obudowie konwertowalnej

Kompaktowe wymiary obudowy wymusiły zastosowanie jednodrożnego układu chłodzenia, składającego się z miedzianego ciepłowodu (rurki cieplnej wypełnionej czynnikiem roboczym zmieniającym stan skupienia w celu odprowadzania energii termicznej), miniaturowego radiatora o gęstym użebrowaniu oraz wentylatora promieniowego. Z racji uniwersalnego trybu pracy (w tym pracy na miękkich powierzchniach w trybie tabletu), układ ten jest narażony na szybkie gromadzenie zanieczyszczeń stałych.

Zjawisko to prowadzi do powstania tzw. filcu kurzowego na wlocie radiatora, co całkowicie blokuje przepływ powietrza. Równolegle następuje degradacja pasty termoprzewodzącej (zjawisko wypompowywania i wysychania spoiwa termicznego między rdzeniem krzemowym a stopą miedzianą). Gdy temperatura rdzenia przekracza wartości dopuszczalne, układ wchodzi w stan dławienia termicznego (ang. thermal throttling, czyli automatycznego obniżania częstotliwości taktowania zegara procesora w celu uniknięcia uszkodzenia termicznego). Długotrwała praca w takich warunkach przyspiesza degradację połączeń lutowniczych BGA oraz elementów sekcji zasilania pracujących w bezpośrednim sąsiedztwie radiatora.

Procedury pomiarowe i metodyka naprawy w środowisku serwisowym

Proces naprawczy poprzedzany jest szczegółową diagnozą elektromechaniczną. Weryfikacja obejmuje ścieżki sygnałowe, napięcia przetwornic oraz stan fizyczny poszczególnych komponentów. Każda czynność wykonywana jest zgodnie z procedurami zabezpieczeń przed wyładowaniami elektrostatycznymi (ESD):

• Pomiary oscyloskopowe i multimetrem: Sprawdzenie rezystancji głównych gałęzi zasilania względem masy w celu wykluczenia niskorezystancyjnych zwarć. Weryfikacja przebiegów zegarowych generatora kwarcowego oraz napięć referencyjnych na kontrolerze KBC.
• Próba zwarciowa z użyciem kamery termowizyjnej: W przypadku wykrycia zwarcia w głównej linii 19V/20V, podawane jest kontrolowane napięcie laboratoryjne z ograniczeniem prądowym, co pozwala precyzyjnie zlokalizować uszkodzony element (grzejący się kondensator, diodę transil czy strukturę układu scalonego) bez ryzyka uszkodzenia sąsiednich ścieżek drukowanych.
• Programowanie pamięci Flash SPI: Przy błędach logicznych BIOS-u stosuje się programatory zewnętrzne z weryfikacją sum kontrolnych, czyszczeniem regionu ME (Management Engine – podsystemu zarządzania w procesorach) oraz ponownym zapisem konfiguracji układowej.
• Regeneracja mocowań zawiasów i kadłubka: Odbudowa punktów kotwienia tulei gwintowanych przy użyciu chemoutwardzalnych żywic strukturalnych o podwyższonej odporności na ścinanie, połączona z precyzyjną regulacją siły docisku sprzęgła zawiasu w celu zmniejszenia naprężeń mechanicznych.
• Wymiana komponentów BGA i SMD: W przypadku uszkodzeń elementów elektronicznych stosowane są stacje lutownicze na podczerwień i gorące powietrze, z zachowaniem właściwych profili temperaturowych. Do montażu trafiają wyłącznie nowe, fabryczne podzespoły.
• Konserwacja termiczna: Usunięcie zużytych materiałów termoprzewodzących, czyszczenie łożyska ślizgowego wentylatora oraz nałożenie past o wysokiej przewodności cieplnej. Standardowe czyszczenie i przyspieszanie urządzenia w tym zakresie zamyka się z reguły w czasie do 24 godzin.

Zagrożenia wynikające z niefachowej ingerencji w urządzenie

Samodzielne próby naprawy modelu Yoga 500-14IBD niosą ze sobą wysokie ryzyko pogłębienia usterki ze względu na specyfikę konstrukcji hybrydowej. Najczęstszym błędem jest próba klejenia wyłamanych zawiasów za pomocą klejów cyjanoakrylowych (błyskawicznych). Kleje te nie przenoszą obciążeń dynamicznych, a ich opary powodują matowienie matrycy oraz trwałe zanieczyszczenie prowadnic. Ponadto wlanie kleju w okolice taśmy eDP uniemożliwia jej późniejszy demontaż bez zniszczenia gniazda.

Kolejnym poważnym zagrożeniem jest demontaż lub montaż taśmy sygnałowej matrycy bez wcześniejszego odłączenia zintegrowanego akumulatora litowo-polimerowego. W wielu obwodach płyty głównej napięcie obecne jest stale, nawet przy wyłączonym urządzeniu. Wypięcie lub wpięcie taśmy pod kątem powoduje przeskok iskry między linią zasilania podświetlenia a liniami danych, co nieodwracalnie niszczy układ graficzny lub linie wejścia-wyjścia procesora.

Niebezpieczne bywają również próby "doginania" blach zawiasów lub używanie wkrętów o niewłaściwej długości przy próbach stabilizacji obudowy, co nierzadko kończy się przewierceniem laminatu płyty głównej bądź punktowym zmiażdżeniem matrycy LCD od spodu.

Organizacja obsługi serwisowej i standardy realizacji

Obsługa urządzeń realizowana jest w modelu dojazdowym, w którym kierowca odbiera sprzęt bezpośrednio od użytkownika na terenie Warszawy i okolic w promieniu 40 km, z czasem dojazdu do 1 godziny. W trybie door-to-door weryfikacja stanu technicznego i wycena prac są bezpłatne, a jeśli usunięcie usterki w tym modelu logistycznym okaże się niemożliwe, klient nie ponosi kosztów procedury.

Dla zapewnienia ciągłości pracy na czas trwania czynności serwisowych udostępniany jest bezpłatny laptop zastępczy, bez kaucji i limitu czasowego. Całkowity czas przeprowadzenia naprawy sprzętowej z reguły nie przekracza 3 dni. Każda zrealizowana usługa poparta jest gwarancją na okres do 12 miesięcy, obejmującą wymienione elementy oraz wykonane prace lutownicze.

Często zadawane pytania (FAQ)

Czy pęknięty zawias w Lenovo Yoga 500-14IBD wymaga wymiany całej klapy matrycy?
W większości przypadków nie ma konieczności wymiany całej pokrywy. Stosowana w serwisie metoda rekonstrukcji gniazd mocujących z wykorzystaniem kompozytów żywicznych pozwala trwale odbudować zerwane punkty gwintowane przy zachowaniu oryginalnej obudowy, pod warunkiem że zewnętrzne poszycie nie zostało połamane na małe fragmenty.

Dlaczego ekran dotykowy przestał reagować, mimo że wyświetlacz LCD działa poprawnie?
Ekran dotykowy (digitizer) jest osobnym podzespołem podłączonym do płyty głównej odrębną magistralą sygnałową. Przyczyną braku reakcji może być mechaniczne uszkodzenie taśmy transmisyjnej w osi zawiasu, usterka kontrolera dotyku umieszczonego na taśmie matrycy lub brak zasilania pomocniczego 3.3V na złączu płyty głównej.

Laptop nie włącza się, a dioda zasilania mruga trzy razy. Co oznacza ten sygnał?
Trzykrotne mrugnięcie diody sygnalizacyjnej w serii Yoga oznacza najczęściej problem z detekcją prawidłowego napięcia wejściowego, błąd komunikacji z baterią lub wykrycie przeciążenia prądowego w linii głównej. Wymaga to wykonania pomiarów kluczy przetwornicy głównej oraz weryfikacji rezystora pomiarowego w obwodzie ładowania.

Jakie objawy wskazują na konieczność wymiany pasty termoprzewodzącej i czyszczenia chłodzenia?
Podstawowe sygnały to ciągła praca wentylatora na maksymalnych obrotach nawet przy braku uruchomionych aplikacji, wyraźnie gorąca dolna pokrywa laptopa oraz nagłe spadki płynności działania systemu operacyjnego, wywołane automatycznym dławieniem taktowania przegrzewającego się procesora.
