Lenovo Yoga 500-15IBD — opinie użytkowników o najczęstszych usterkach

Charakterystyka konstrukcyjna Lenovo Yoga 500-15IBD i kontekst eksploatacji

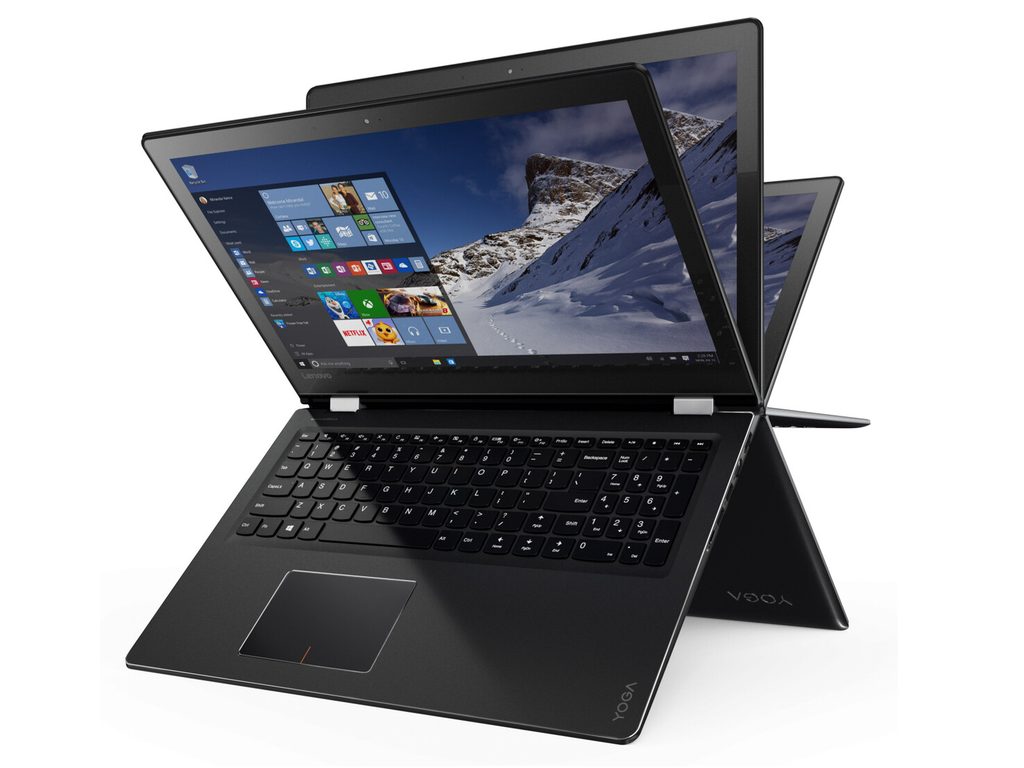

Seria Lenovo Yoga 500-15IBD to piętnastocalowe laptopy konwertowalne (urządzenia typu 2w1 łączące funkcję tradycyjnego komputera przenośnego z dotykowym ekranem obracanym o 360 stopni). Model ten zdobył sporą popularność dzięki uniwersalności, wygodnej klawiaturze oraz możliwości pracy w trybie namiotu, podstawki i tabletu. Z perspektywy wieloletniej eksploatacji oraz relacji użytkowników, konstrukcja ta wykazuje jednak określone podatności mechaniczne i elektroniczne, które bezpośrednio wynikają ze specyfiki urządzeń hybrydowych. Zgłoszenia serwisowe dotyczące tego modelu koncentrują się wokół kilku powtarzalnych obszarów: zespołu zawiasów, matrycy dotykowej, układu zasilania na płycie głównej oraz systemu chłodzenia.

Długotrwałe użytkowanie laptopa konwertowalnego wiąże się ze znacznie większymi obciążeniami fizycznymi niż w przypadku klasycznych konstrukcji. Ciągłe obracanie pokrywy matrycy, przenoszenie urządzenia w różnych pozycjach oraz naturalne starzenie się tworzyw sztucznych i stopów metali sprawiają, że z biegiem czasu dochodzi do powstawania luzów, pęknięć mocowań czy przerw w ciągłości wiązek sygnałowych. Rzetelna analiza opinii oraz usterek trafiających do diagnozy pozwala precyzyjnie sklasyfikować najsłabsze punkty modelu Yoga 500-15IBD i dobrać odpowiednie metody naprawcze.

Mechaniczne problemy z zawiasami i pękającymi mocowaniami obudowy

Najczęściej opisywanym mankamentem modelu Lenovo Yoga 500-15IBD są uszkodzenia mechanizmu obrotu ekranu. Użytkownicy regularnie zwracają uwagę na opór podczas otwierania, trzeszczenie plastików, a w skrajnych przypadkach na całkowite wyłamanie zawiasu z dolnej obudowy (kadłubka) lub pokrywy matrycy. Zjawisko to wynika z połączenia dużej siły docisku zawiasu 360 stopni z mocowaniem opartym na mosiężnych tulejach gwintowanych (tzw. insertach), które są wtopione w relatywnie cienkie tworzywo sztuczne.

W miarę upływu czasu fabryczny smar w zawiasach ulega degradacji i zanieczyszczeniu, co powoduje zatarcie mechanizmu i drastyczny wzrost siły potrzebnej do poruszenia klapy. Wówczas naprężenia przenoszą się bezpośrednio na plastikowe gniazda śrub, doprowadzając do ich wyrwania. Następstwem nieleczonej usterki zawiasów bywa rozwarstwienie obudowy matrycy, a w konsekwencji uszkodzenie taśmy sygnałowej eDP (ang. embedded DisplayPort — cyfrowy interfejs przesyłający obraz z płyty głównej do ekranu) lub pęknięcie szklanego panelu dotykowego (digitizera).

Usterki matrycy, digitizera i zjawisko tzw. dotyku widmo

Wypowiedzi użytkowników Yoga 500-15IBD często wskazują na nieprawidłowości w działaniu panelu dotykowego. Jednym z najbardziej uciążliwych objawów jest ghost touch (zjawisko dotyku widmo, polegające na samoczynnym rejestrowaniu kliknięć na ekranie bez fizycznej interakcji ze strony człowieka). Problem ten potrafi całkowicie uniemożliwić pracę, ponieważ kursor myszy gwałtownie przeskakuje w losowe miejsca pulpitu, uruchamiając przypadkowe programy.

Przyczyny tego stanu rzeczy bywają wielorakie:

• Mikropęknięcia ścieżek przewodzących wewnątrz warstwy dotykowej, powstałe na skutek ugięcia klapy ekranu podczas otwierania lub przenoszenia laptopa jedną ręką za róg matrycy.
• Uszkodzenia i przetarcia taśmy sygnałowej łączącej digitizer z płytą główną, która przechodzi przez newralgiczny punkt zgięcia w osi zawiasu.
• Zakłócenia elektromagnetyczne lub niestabilność kontrolera dotyku zintegrowanego z modułem wyświetlacza.
• Brak podświetlenia ekranu przy zachowaniu treści obrazu (widocznej pod mocnym światłem latarki), co wskazuje na przepalenie bezpiecznika podświetlenia na płycie głównej lub usterkę przetwornicy LED (układu podwyższającego napięcie do zasilania diod matrycy).

Awarie układu zasilania, ładowania i gniazda DC-IN

W modelu Lenovo Yoga 500-15IBD zastosowano charakterystyczne prostokątne gniazdo zasilania (tzw. slim tip), montowane na elastycznym przewodzie wpinanym do płyty głównej. Użytkownicy nierzadko zgłaszają sytuacje, w których laptop przestaje ładować baterię, przerywa zasilanie przy poruszeniu wtykiem zasilacza lub nie reaguje na przycisk włącznika (brak jakiejkolwiek diody sygnalizacyjnej).

Opinie wskazują na dwa główne źródła takich objawów. Pierwszym jest fizyczne wyrobienie wewnętrznych blaszek stykowych w gnieździe DC-IN lub złamanie pinu sygnałowego (środkowego bolca odpowiedzialnego za identyfikację mocy zasilacza w układzie One-Wire). Drugim, znacznie poważniejszym problemem, są zwarcia w głównej linii zasilania 20V (tzw. linii B+). W obwodzie wejściowym płyty głównej dochodzi do uszkodzenia tranzystorów MOSFET (kluczy załączających zasilanie) lub zwarcia ceramicznych kondensatorów filtrujących (MLCC), co skutkuje całkowitym zablokowaniem sekcji zasilania przez układ KBC (Keyboard Controller / układ sterowania wbudowanego, zarządzający startem platformy).

Przegrzewanie się układu chłodzenia i spadek wydajności

Z racji smukłej obudowy typu ultrabook, układ odprowadzania ciepła w Yoga 500-15IBD ma ograniczoną kubaturę. Składa się z niewielkiego wentylatora promieniowego oraz miedzianego ciepłowodu (heatpipe — rurki cieplnej z czynnikiem wrzącym pod niskim ciśnieniem), który odbiera ciepło z procesora Intel Core oraz opcjonalnego dedykowanego układu graficznego.

Po pewnym czasie eksploatacji fabryczna pasta termoprzewodząca ulega całkowitemu wyschnięciu (traci elastyczność i przewodność cieplną), a gęste żeberka radiatora zostają zablokowane zbitym kurzem. Użytkownicy opisują ten stan jako głośną, nieprzerwaną pracę wentylatora na maksymalnych obrotach, mocne nagrzewanie się spodu obudowy oraz wyraźny thermal throttling (automatyczne obniżanie taktowania procesora w celu ochrony przed uszkodzeniem termicznym), objawiający się zacinaniem filmów i spowolnionym działaniem systemu operacyjnego.

Procedury diagnostyczne i metodyka naprawy w niezależnym serwisie

Prawidłowe usunięcie zgłaszanych usterek wymaga specjalistycznego podejścia laboratoryjnego, opartego na ponad 20 latach doświadczenia w naprawach elektroniki precyzyjnej. W przypadku zlecenia odbioru sprzętu przez kierowcę, diagnoza poprzedza naprawę i w trybie door-to-door jest w pełni bezpłatna (zasada braku opłat w razie braku możliwości naprawy dotyczy wyłącznie urządzeń realizowanych w trybie door-to-door). Jeśli naprawa wymaga dłuższego czasu, oferowany jest bezpłatny laptop zastępczy na cały okres realizacji zlecenia, bez konieczności wpłacania kaucji i bez ograniczeń czasowych.

Standardowy proces serwisowy dla Lenovo Yoga 500-15IBD przebiega w kilku kluczowych etapach:

• Regeneracja i rekonstrukcja mocowań zawiasów: Wyrwane gniazda śrub są odbudowywane za pomocą chemoutwardzalnych kompozytów strukturalnych o podwyższonej odporności na ścinanie. Jednocześnie serwisant przeprowadza regulację siły docisku samych zawiasów (luzowanie oporu mechanicznego), co zapobiega powtórnemu wyłamaniu obudowy w przyszłości.
• Wymiana modułu wyświetlacza lub digitizera: W przypadku usterki dotyku instalowane są fabrycznie nowe panele. Stosowane są wyłącznie nowe podzespoły, nigdy elementy używane lub pochodzące z demontażu.
• Diagnostyka mikroskopowa i naprawa płyty głównej na poziomie komponentów: Przy braku reakcji na włącznik wykonuje się pomiary rezystancji na cewkach przetwornic impulsowych za pomocą multimetru laboratoryjnego oraz lokalizuje zwarte elementy przy użyciu kamery termowizyjnej. Uszkodzone tranzystory, sterowniki przetwornic (układy PWM) czy układ KBC są wylutowywane i zastępowane nowymi elementami przy użyciu stacji lutowniczych na gorące powietrze (tzw. hot-air).
• Pełna konserwacja układu chłodzenia: Wentylator oraz radiator są czyszczone pod ciśnieniem, a stara pasta zastępowana nowym materiałem termoprzewodzącym o wysokim współczynniku przewodzenia ciepła (W/mK). Czyszczenie i optymalizacja termiczna z reguły zamykają się w czasie do 24 godzin, podczas gdy złożone naprawy płyt głównych zazwyczaj nie przekraczają 3 dni.

Większość usterek usuwamy podczas pierwszej wizyty, jeśli zgłoszenie dotyczy bezpośredniej obsługi mobilnej na miejscu u klienta na obszarze Warszawy i okolic w promieniu 40 km, gdzie dojazd następuje w czasie do 1 godziny. Na wykonane usługi oraz zamontowane nowe podzespoły udzielana jest gwarancja do 12 miesięcy, a rozliczenie może zostać potwierdzone dokumentem takim jak faktura bez VAT.

Ryzyko i błędy przy próbach samodzielnej naprawy

Ze względu na zwartą konstrukcję urządzeń konwertowalnych, próby samodzielnego usuwania awarii bez specjalistycznych narzędzi niosą ze sobą wysokie ryzyko pogłębienia uszkodzeń. Do najczęstszych błędów popełnianych podczas amatorskich napraw należą:

• Stosowanie klejów cyjanoakrylowych (tzw. klejów błyskawicznych) do mocowania zawiasów: Kleje tego typu są kruche, nie przenoszą obciążeń skrętnych, a ich opary powodują matowienie plastików i uszkodzenie elektroniki. Dodatkowo zalanie śrub klejem uniemożliwia późniejszy prawidłowy demontaż obudowy.
• Demontaż obudowy bez odpięcia zasilania bateryjnego: Próba odpinania taśmy matrycy eDP przy wpiętym akumulatorze niemal zawsze kończy się zwarciem linii zasilania podświetlenia (19–20V) z liniami sygnałowymi procesora (3.3V), co prowadzi do nieodwracalnego spalenia układu graficznego lub mostka hybrydowego w procesorze (SoC).
• Podważanie ramki ekranu metalowymi narzędziami: Prowadzi do natychmiastowego pęknięcia szklanej tafli digitizera lub przecięcia delikatnych taśm flex na krawędziach wyświetlacza.
• Używanie nieoryginalnych lub uniwersalnych zasilaczy o niewłaściwej polaryzacji: Tani zamiennik może generować szpilki napięciowe (nagłe przepięcia), które trwale niszczą układ chargera (sterownika ładowania akumulatora) na płycie głównej.

Najczęściej zadawane pytania (FAQ)

Czy po uszkodzeniu zawiasu w Lenovo Yoga 500-15IBD konieczna jest wymiana całej obudowy na nową?
W większości przypadków nie ma potrzeby kosztownej wymiany całego kadłubka. Profesjonalna rekonstrukcja gniazd mocujących przy użyciu specjalnych żywic technicznych w połączeniu z regulacją oporu zawiasu przywraca pełną sztywność i trwałość konstrukcji, eliminując ryzyko ponownego pęknięcia.

Czy można wyłączyć funkcję dotykową, jeśli ekran wykazuje objawy dotyku widmo?
Tak, w menedżerze urządzeń systemu operacyjnego można tymczasowo wyłączyć urządzenie zgodne ze standardem HID (Human Interface Device) odpowiedzialne za ekran dotykowy. Jest to jednak rozwiązanie doraźne — trwałym usunięciem problemu jest wymiana uszkodzonego digitizera lub naprawa przerwanej taśmy sygnałowej w serwisie.

Jakie są objawy uszkodzenia taśmy matrycy w laptopie konwertowalnym?
Typowe objawy to migotanie obrazu, zmiana kolorów, pojawianie się poziomych lub pionowych pasów bądź całkowity zanik podświetlenia występujący wyłącznie przy określonym kącie nachylenia ekranu podczas otwierania lub zamykania klapy.

Ile trwa standardowa naprawa układu chłodzenia lub płyty głównej w tym modelu?
Kompleksowa konserwacja układu chłodzenia wraz z wymianą materiałów termoprzewodzących realizowana jest zazwyczaj w czasie do 24 godzin. Złożone naprawy sekcji zasilania na płycie głównej z reguły nie przekraczają 3 dni roboczych.
