Specyfika konstrukcyjna modelu Lenovo Yoga 6 13 82ND0009US
Seria Lenovo Yoga 6 13, a w szczególności wariant o oznaczeniu kodowym 82ND0009US, reprezentuje segment kompaktowych urządzeń konwertowalnych typu 2 w 1. Konstrukcja ta łączy w sobie cechy klasycznego notebooka oraz tabletu dzięki zastosowaniu zawiasów pracujących w pełnym zakresie 360 stopni. Niewielka matryca o przekątnej trzynastu cali, zintegrowany dotykowy digitizer (szklana warstwa rejestrująca dotyk palca lub rysika) oraz zwarta płyta główna sprawiają, że urządzenie cechuje się wysoką gęstością upakowania podzespołów. Taka budowa bezpośrednio wpływa na charakterystykę obciążeń termicznych oraz mechanicznych, jakim poddawane są wewnętrzne elementy w trakcie codziennej eksploatacji.
W modelu tym zastosowano procesor zintegrowany na stałe z płytą główną w technologii BGA (układ lutowany bezpośrednio do laminatu za pomocą mikroskopijnych kulek cynowych) wraz z wlutowaną pamięcią operacyjną RAM. Obudowa łączy elementy tworzywa sztucznego, stopów lekkich metali oraz wykończenia materiałowego, co wymusza specyficzne podejście do odprowadzania ciepła oraz demontażu. Podczas intensywnej pracy w różnych trybach – laptopa, namiotu czy tabletu – poszczególne magistrale i połączenia taśmowe ulegają ciągłemu naprężeniu. Zrozumienie architektury tego modelu jest kluczowe do prawidłowej interpretacji symptomów awarii, które mogą wynikać zarówno ze zużycia mechanicznego, jak i degradacji układów zasilania.
Typowe objawy usterek i punkty newralgiczne w Lenovo Yoga 6
W codziennej praktyce serwisowej obserwujemy szereg powtarzających się symptomów, które wskazują na konkretne uszkodzenia podzespołów w laptopie Lenovo Yoga 6 13 82ND0009US. Ze względu na miniaturyzację, pojedyncza usterka w jednym obwodzie może manifestować się wieloaspektowo:
- Brak reakcji na włącznik lub cykliczny restart: Urządzenie po naciśnięciu przycisku zasilania uruchamia diodę kontrolną, jednak ekran pozostaje czarny, a wentylator po chwili zatrzymuje się lub wchodzi na maksymalne obroty. Może to oznaczać uszkodzenie w gałęzi zasilania głównego, zwarcie na linii 3.3V/5V lub awarię kontrolera wbudowanego EC (układu scalonego zarządzającego sekwencją startową i klawiaturą).
- Zanikanie obrazu, migotanie lub brak reakcji na dotyk: Obraz może znikać przy określonym kącie nachylenia pokrywy matrycy. Częstym objawem bywa również samoczynne rejestrowanie dotyku, tak zwany "ghost touching" (sytuacja, w której digitizer błędnie interpretuje zakłócenia jako dotknięcia ekranu). Świadczy to o przerwaniu wiązki sygnałowej eDP (magistrali przesyłającej obraz w wysokiej rozdzielczości) lub uszkodzeniu kontrolera dotyku I2C.

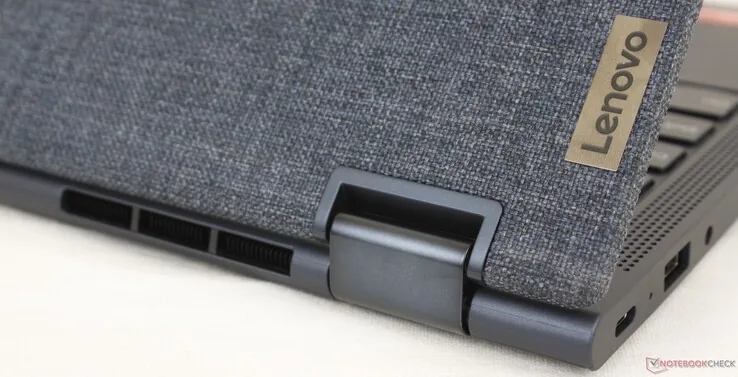

- Wzrost oporu zawiasów i rozwarstwianie obudowy: Zacierające się zawiasy 360 stopni generują ogromne siły dźwigni, co prowadzi do wyrywania mosiężnych tulei gwintowanych z kompozytowej pokrywy ekranu lub uszkadzania obudowy dolnej. Brak reakcji na ten stan prowadzi w krótkim czasie do pęknięcia szklanej tafli matrycy.
- Problemy z ładowaniem przez port USB-C: Laptop przestaje ładować baterię, ładuje ją wyłącznie przy określonym ułożeniu kabla zasilacza lub nie wykrywa podłączonych urządzeń peryferyjnych. W tym modelu porty USB-C obsługują protokół Power Delivery (technologię negocjacji napięcia zasilania do 20V) i są bezpośrednio narażone na uszkodzenia mechaniczne oraz przepięcia z sieci energetycznej.
- Spadek wydajności i głośna praca układu chłodzenia: Zjawisko throttlingu termicznego (automatycznego obniżania taktowania procesora w celu ochrony przed przegrzaniem) pojawia się, gdy radiator zostaje zablokowany przez zbitą warstwę kurzu, a pasta termoprzewodząca ulega degradacji i wysycha, tracąc właściwości odprowadzania ciepła.
Przyczyny powstawania problemów sprzętowych i elektronicznych
Źródła awarii w Lenovo Yoga 6 można podzielić na dwie główne kategorie: eksploatacyjno-mechaniczne oraz elektroniczne. Konstrukcje konwertowalne są znacznie bardziej narażone na wibracje i naprężenia skrętne niż klasyczne laptopy biurowe. Ciągłe obracanie matrycy powoduje mikropęknięcia wewnątrz miedzianych żył taśmy matrycy oraz zmęczenie materiałowe mechanizmu zawiasów. Kiedy smar wewnątrz zawiasu traci swoje właściwości poślizgowe na skutek kurzu i wysokiej temperatury, opór mechaniczny wzrasta kilkukrotnie, przenosząc całą siłę na cienkie punkty mocowania w obudowie.
W warstwie elektronicznej najczęstszą przyczyną problemów są niestabilności w układach przetwornic napięcia DC-DC (układów obniżających napięcie z baterii lub zasilacza do poziomów wymaganych przez pamięci i procesor). Układ Power Delivery USB-C pracuje pod stałym obciążeniem prądowym, a zastosowane w nim tranzystory MOSFET (klucze półprzewodnikowe sterujące przepływem prądu) oraz kontroler ładowania podlegają ciągłym cyklom nagrzewania i stygnięcia. Przepięcia powstające w sieci zasilającej lub stosowanie zamienników ładowarek o niestabilnej filtracji prowadzą do uszkodzenia układu scalonego chargera, co całkowicie blokuje zasilanie płyty głównej.
Kolejnym czynnikiem jest wysoka temperatura pracy wewnątrz zwartej obudowy trzynastocalowej. Ograniczona przestrzeń dla radiatora i wentylatora sprawia, że komponenty pracują blisko swoich limitów termicznych. Prowadzi to do degradacji połączeń lutowanych pod układami BGA oraz starzenia się kondensatorów ceramicznych SMD (miniaturowych elementów filtrujących napięcie), które w wyniku przebicia mogą spowodować zwarcie do masy i unieruchomienie całej jednostki.
Procedura diagnostyczna i proces naprawczy w serwisie
Rzetelna naprawa zaawansowanego ultrabooka wymaga wieloetapowego procesu diagnostycznego, który pozwala wyeliminować błędy i dokładnie określić źródło usterki przed przystąpieniem do wymiany jakichkolwiek elementów. Diagnoza poprzedza każdą ingerencję sprzętową.
1. Weryfikacja wizualna i mikroskopowa
Prace rozpoczynają się od demontażu dolnej pokrywy z zachowaniem procedur ochrony przed wyładowaniami elektrostatycznymi ESD (ochrona wrażliwych półprzewodników przed ładunkami elektrostatycznymi). Przy użyciu mikroskopu stereoskopowego sprawdzany jest stan laminatu płyty głównej: poszukiwane są ślady utlenienia, przepalenia ścieżek, pęknięcia elementów SMD, uszkodzenia gniazd taśmowych oraz zanieczyszczenia układu chłodzenia.
2. Pomiary rezystancji i napięć na cewkach przetwornic
Kolejnym krokiem jest wykonanie mapy rezystancji względem masy na wszystkich głównych cewkach przetwornic napięcia za pomocą precyzyjnego multimetru. Pomiar ten pozwala natychmiast stwierdzić, czy w którejś z głównych linii zasilających (np. linia procesora, pamięci RAM, mostu południowego czy zasilania głównego 19V/20V) występuje zwarcie. W przypadku wykrycia nieprawidłowości stosowana jest próba zwarciowa z użyciem zasilacza laboratoryjnego z regulacją prądową oraz kamery termowizyjnej, która bezbłędnie wskazuje grzejący się, uszkodzony element półprzewodnikowy.
3. Diagnostyka toru Power Delivery i programowanie pamięci BIOS/EC
Przy problemach z uruchamianiem weryfikowana jest komunikacja na szynie danych między kontrolerem USB-C Power Delivery, układem KBC/EC a pamięcią Flash BIOS. W wielu przypadkach uszkodzeniu ulega zawartość kości SPI Flash (pamięci przechowującej oprogramowanie układowe płyty). W takiej sytuacji kość jest wylutowywana lub programowana bezpośrednio w programatorze sprzętowym ze zweryfikowanym, czystym wsadem ME/TXE Region (obszarem inicjalizacyjnym chipsetu).
4. Naprawa mechaniki zawiasów i wymiana matrycy
W przypadku uszkodzeń mechanicznych serwis wykonuje precyzyjną regenerację punktów mocowania zawiasów z wykorzystaniem utwardzanych żywic dwuskładnikowych lub wymienia kompletne elementy obudowy. Równolegle przeprowadzana jest regulacja siły docisku zawiasu, aby wyeliminować nadmierny opór przy otwieraniu. W przypadku uszkodzeń wyświetlacza wymieniany jest kompletny moduł matrycy wraz z fabrycznie zespolonym digitizerem, co gwarantuje prawidłowe spasowanie i brak problemów z czułością dotyku.
5. Konserwacja termiczna i testy obciążeniowe
Każda naprawa kończy się dokładnym czyszczeniem komory chłodzenia, usunięciem starego materiału termicznego i nałożeniem pasty termoprzewodzącej o wysokiej przewodności cieplnej. Po złożeniu laptop przechodzi rygorystyczne testy stabilności pod pełnym obciążeniem syntetycznym CPU/GPU, testy pamięci RAM oraz weryfikację ładowania pod różnymi profilami napięciowymi Power Delivery.
Zagrożenia wynikające z niefachowych prób naprawy
Kompaktowa konstrukcja Lenovo Yoga 6 13 82ND0009US sprawia, że samodzielne próby naprawy bez odpowiedniego zaplecza warsztatowego niosą wysokie ryzyko trwałego uszkodzenia urządzenia. Do najczęściej spotykanych błędów należą:
- Otwieranie obudowy nieodpowiednimi narzędziami: Używanie metalowych wkrętaków lub nożyków do podważania zatrzasków prowadzi do wyszczerbienia krawędzi obudowy, uszkodzenia powłoki materiałowej oraz przecięcia taśm sygnałowych biegnących tuż pod krawędzią.
- Brak odłączenia baterii przed rozpoczęciem prac: Na płycie głównej nawet przy wyłączonym laptopie stale obecne jest napięcie zasilania pomocniczego. Odpięcie lub wpięcie taśmy matrycy eDP przy podłączonym akumulatorze niemal zawsze kończy się zwarciem linii podświetlenia (ok. 20V) do linii sygnałowej procesora, co skutkuje natychmiastowym, nieodwracalnym spaleniem jednostki centralnej.
- Klejenie zawiasów klejami błyskawicznymi: Próba naprawy wyrwanych mocowań za pomocą klejów cyjanoakrylowych uniemożliwia późniejszą prawidłową rekonstrukcję mocowań, zalewa mechanizm obrotowy zawiasu i nie wytrzymuje sił działających podczas otwierania pokrywy.
- Próby lutowania portów USB-C zwykłą lutownicą: Wielopinowe gniazda USB-C montowane są powierzchniowo i przelotowo z bardzo małym rastrem nóżek. Brak profesjonalnej stacji lutowniczej na gorące powietrze (hot-air), odpowiednich topników i mikroskopu kończy się zniszczeniem pól lutowniczych na laminacie płyty głównej, co wielokrotnie podnosi koszt późniejszej naprawy.
Organizacja obsługi serwisowej w trybie mobilnym
Dla wygody użytkowników obsługa serwisowa realizowana jest w modelu dojazdowym, eliminując konieczność osobistego dostarczania sprzętu. Na obszarze Warszawy oraz okolicznych miejscowości w promieniu 40 km serwisant lub kierowca dociera pod wskazany adres do 1 godziny od zgłoszenia. W przypadku prostszych prac programowych, konfiguracji czy standardowej konserwacji układu chłodzenia, większość usterek usuwamy podczas pierwszej wizyty bezpośrednio na miejscu.
Jeżeli charakter uszkodzenia wymaga zaawansowanych prac mikrolutowniczych, programowania układów BGA lub wielogodzinnych pomiarów pod mikroskopem, sprzęt odbierany jest przez kierowcę w procedurze door-to-door. W tym modelu diagnoza w warunkach laboratoryjnych jest bezpłatna. Na czas trwania procedury naprawczej dostępny jest bezpłatny laptop zastępczy, wydawany bez kaucji i limitu czasowego na cały okres realizacji zlecenia. Złożone naprawy elektroniczne z reguły nie przekraczają 3 dni, natomiast standardowe czyszczenie i optymalizacja realizowane są w czasie do 24 godzin. Wszystkie wymieniane podzespoły to wyłącznie nowe elementy, a wykonane usługi objęte są gwarancją do 12 miesięcy. Po wykonaniu prac wystawiana jest specyfikacja naprawy oraz faktura bez VAT.
Najczęściej zadawane pytania (FAQ)
Czy pękniętą szybę dotykową w Lenovo Yoga 6 można wymienić bez wymiany ekranu LCD?
Odpowiedź: W modelu Lenovo Yoga 6 13 82ND0009US matryca LCD jest fabrycznie zespolona z digitizerem za pomocą przezroczystego kleju optycznego OCA. Choć teoretycznie możliwa jest refabrykacja, w praktyce serwisowej zaleca się wymianę kompletnego, fabrycznie nowego modułu wyświetlacza. Zapewnia to idealne spasowanie z obudową, brak zanieczyszczeń pod szybą oraz pełną precyzję działania funkcji dotykowych.
Co zrobić, gdy laptop przestał reagować na ładowarkę podłączaną do portu USB-C?
Odpowiedź: W pierwszej kolejności należy sprawdzić, czy przewód zasilacza nie uległ uszkodzeniu i czy w gnieździe nie zgromadziły się zanieczyszczenia mechaniczne. Jeżeli gniazdo jest czyste, a zasilacz sprawny, należy zaprzestać prób poruszania wtykiem pod kątem, aby nie doprowadzić do zwarcia pinów zasilających z liniami danych. Sprzęt wymaga profesjonalnej weryfikacji kontrolera Power Delivery na płycie głównej.
Jak zapobiegać wyłamywaniu zawiasów w laptopach konwertowalnych Yoga?
Odpowiedź: Kluczowe jest otwieranie i zamykanie pokrywy ekranu zawsze trzymając za jej środek, a nie za jeden z rogów, co redukuje siły skręcające. Dodatkowo, przy zauważeniu jakiegokolwiek zwiększonego oporu, trzeszczenia plastików lub powstawania szczelin na łączeniu obudowy, należy niezwłocznie przekazać urządzenie na przegląd i regulację docisku mechanizmu, zanim dojdzie do zerwania mocowań gwintowanych.
Czy po rozbudowie lub naprawie płyty głównej konieczna jest reinstalacja systemu operacyjnego?
Odpowiedź: W większości przypadków naprawy układów zasilania, sekcji ładowania czy wymiany elementów dyskretnych na płycie głównej struktura danych na dysku SSD M.2 NVMe pozostaje nienaruszona. System operacyjny oraz wszystkie pliki użytkownika zostają zachowane bez konieczności ponownej instalacji środowiska Windows.
