Lenovo Yoga 6 — diagnostyka i typowe punkty awaryjności

Charakterystyka konstrukcji Lenovo Yoga 6 i specyfika usterek laptopów konwertowalnych

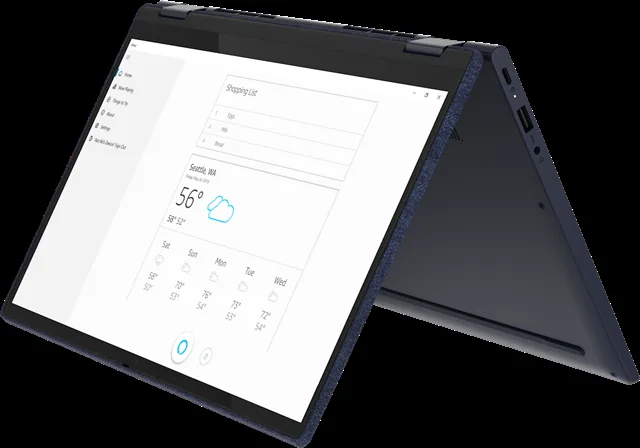

Seria Lenovo Yoga 6 stanowi połączenie mobilności, dotykowego ekranu oraz zawiasów obracających się o 360 stopni, co pozwala na pracę w trybie klasycznego laptopa, podstawki, namiotu lub tabletu. Taka wielozadaniowa konstrukcja typu 2w1 (urządzenie łączące funkcjonalność laptopa i tabletu w jednej obudowie) stawia przed podzespołami elektronicznymi i mechanicznymi specyficzne wymagania. Obudowa o zwartej strukturze, nierzadko wykończona tkaniną lub stopami aluminium i tworzywa sztucznego, mieści w sobie wydajne procesory oraz miniaturowy układ chłodzenia. Każda zmiana trybu pracy oznacza fizyczny ruch mechanizmów zawiasów, naprężenia wewnątrz taśm sygnałowych oraz ciągłą pracę czujników położenia.

W codziennej eksploatacji urządzenia te poddawane są zróżnicowanym przeciążeniom mechanicznym i termicznym. Do najczęściej obserwowanych objawów nieprawidłowego działania należą trudności z uruchomieniem sprzętu, brak reakcji na podłączenie ładowarki, artefakty wizualne (deformacje i zakłócenia obrazu w postaci pasków lub plam na matrycy), niepoprawne obracanie orientacji ekranu, a także trzaski lub wyłamywanie się prowadnic zawiasów. Prawidłowa identyfikacja źródła problemu wymaga weryfikacji zarówno elementów mechanicznych, jak i zintegrowanych obwodów na płycie głównej.

Typowe punkty awaryjności w modelach Lenovo Yoga 6

Doświadczenie serwisowe obejmujące ponad 10 000 urządzeń pozwala wyodrębnić powtarzające się punkty newralgiczne w architekturze Lenovo Yoga 6. Do głównych obszarów podatnych na usterki należą:

• Mechanizm zawiasów 360 stopni oraz mocowania w obudowie: Zwiększony opór zawiasów wynikający ze zużycia smaru technicznego lub zanieczyszczeń pyłowych prowadzi do przenoszenia naprężeń bezpośrednio na tuleje montażowe (metalowe gwinty zatopione w tworzywie palmrestu lub klapy matrycy). Skutkiem jest rozwarstwienie obudowy w narożnikach przy próbie otwarcia lub zamknięcia ekranu.
• Wiązka matrycy eDP (Embedded DisplayPort — magistrala przesyłająca sygnał wideo o wysokiej rozdzielczości) oraz taśma panelu dotykowego: Ciągłe zginanie wiązki przewodów wewnątrz osłony zawiasu prowadzi do mikroprzerwań żył miedzianych. Objawia się to gaśnięciem podświetlenia przy określonym kącie otwarcia, migotaniem obrazu lub częściowym zanikiem reakcji na dotyk palca i rysika.
• Czujniki orientacji i sensory Halla: Czujnik Halla (element półprzewodnikowy reagujący na pole magnetyczne, informujący system o zamknięciu klapy lub przejściu w tryb tabletu) oraz akcelerometry mogą ulec rozkalibrowaniu lub uszkodzeniu elektrycznemu. W takim wariancie laptop samoczynnie odłącza klawiaturę fizyczną w trybie laptopa lub nie obraca pulpitu po zmianie pozycji.
• Układ zasilania i porty USB-C ze standardem Power Delivery: Gniazda USB-C w modelach Yoga 6 pełnią jednocześnie rolę złącza ładowania, transmisji danych oraz wyjścia wideo. Częste podłączanie przewodu pod kątem wywołuje pęknięcia lutów na płycie głównej, a niestabilne napięcie zasilaczy może uszkodzić kontroler ładowania (układ scalony chargera zarządzający dystrybucją prądu) lub kontroler Power Delivery.
• Termika i zintegrowany procesor APU: Procesor ze zintegrowanym układem graficznym (APU — Accelerated Processing Unit) jest trwale wlutowany w płytę główną w technologii BGA (Ball Grid Array — montaż powierzchniowy na siatce mikrokulek cynowych). Praca w zamkniętych przestrzeniach sprzyja gromadzeniu się kurzu w miniaturowym radiatorze, co skutkuje dławieniem termicznym (thermal throttling — obniżanie taktowania zegara w celu ochrony przed przegrzaniem) oraz degradacją pasty termoprzewodzącej.

Procedura diagnostyczna i metodyka naprawcza

W przypadku laptopów o wysokim stopniu miniaturyzacji każda naprawa poprzedzona jest szczegółową procedurą sprawdzającą. Diagnoza poprzedza naprawę i obejmuje sekwencję testów mających na celu wykluczenie błędów oprogramowania układowego oraz precyzyjne zlokalizowanie komponentów odpowiedzialnych za zwarcie lub brak sygnału.

Weryfikacja elektroniczna płyty głównej

Diagnostyka układu zasilania rozpoczyna się od pomiarów rezystancji na głównych cewkach przetwornic napięcia względem masy, co pozwala wykryć zwarcia na liniach głównych. Za pomocą mikroskopu stereoskopowego weryfikowany jest stan fizyczny gniazd USB-C, a mikrometryczna kamera termowizyjna umożliwia identyfikację nadmiernie nagrzewających się elementów drobnej elektroniki (kondensatory ceramiczne SMD, tranzystory MOSFET kluczy wejściowych). Naprawa obwodów zasilania polega na precyzyjnym wylutowaniu uszkodzonych komponentów i montażu nowych elementów o ściśle określonych parametrach fabrycznych.

Programowanie pamięci UEFI/BIOS i układu KBC

Brak reakcji na przycisk włącznika lub zawieszanie się urządzenia na logo startowym może wynikać z uszkodzenia wsadu pamięci flash SPI (pamięć nieulotna przechowująca oprogramowanie układowe płyty głównej). W takich sytuacjach wykonywane jest programowanie pamięci UEFI przy użyciu programatora zewnętrznego, połączone z wyczyszczeniem regionu ME (Management Engine) lub TXE. Weryfikowany jest także układ KBC (Keyboard Controller — mikrokontroler zarządzający klawiaturą, zasilaniem i czujnikami), którego uszkodzenie blokuje procedurę startową płyty.

Regeneracja mechaniczna i naprawa zawiasów

W przypadku uszkodzeń mechanicznych naprawa nie polega na powierzchniowym klejeniu pęknięć. Wykonywana jest rekonstrukcja gniazd gwintowanych przy użyciu specjalistycznych żywic utwardzalnych, a siła docisku samych zawiasów zostaje precyzyjnie wyregulowana. Zmniejszenie fabrycznego, nadmiernego oporu mechanizmu pozwala wyeliminować ryzyko ponownego wyłamania obudowy, zachowując jednocześnie stabilność ekranu w dowolnym położeniu.

Konserwacja układu chłodzenia

Okresowe czyszczenie i przyspieszanie urządzenia realizowane jest poprzez usunięcie zalegającego filcu kurzowego z łopatek wentylatora, mycie chemiczne komory radiatora oraz aplikację nowych past termoprzewodzących o wysokiej przewodności cieplnej. W modelach kompaktowych standardowy czas realizacji procedur konserwacyjnych z reguły zamyka się w przedziale do 24 godzin.

Zagrożenia związane z niefachową ingerencją w konstrukcję 2w1

Kompaktowa budowa Lenovo Yoga 6 sprawia, że próby samodzielnej naprawy bez odpowiedniego zaplecza warsztatowego wiążą się z podwyższonym ryzykiem pogłębienia usterki. Do najczęstszych błędów należą:

• Uszkodzenie matrycy podczas demontażu: Panel dotykowy w modelach konwertowalnych jest zespolony z matrycą za pomocą optycznego kleju strukturalnego. Podważanie ramki nieodpowiednimi narzędziami prowadzi do pęknięcia szkła digitizera (warstwy dotykowej) lub zniszczenia struktury ciekłokrystalicznej.
• Zwarcia przy odłączaniu akumulatora: Zastosowanie metalowych narzędzi w pobliżu złącza baterii może doprowadzić do zwarcia linii zasilania z liniami komunikacyjnymi SMBus (magistrala zarządzania systemem), co natychmiastowo niszczy układ KBC lub mostek zintegrowany w procesorze.
• Wkręcenie śrub o niewłaściwej długości: Zastosowanie dłuższej śruby w niewłaściwym otworze montażowym skutkuje przewierceniem wielowarstwowej płyty głównej, przerwaniem ścieżek sygnałowych wewnątrz laminatu lub punktowym przebiciem obudowy na wylot.
• Nieprawidłowe prowadzenie taśmy matrycy: Błędne ułożenie wiązki w prowadnicy zawiasu powoduje jej natychmiastowe przycięcie przy pierwszym pełnym obrocie ekranu do trybu tabletu.

Organizacja obsługi technicznej i standardy wykonania

Obsługa techniczna realizowana jest w modelu mobilnym — dojazd serwisanta odbywa się w czasie do 1 godziny na obszarze Warszawy i okolic w promieniu 40 km. Podczas wizyty na miejscu większość usterek usuwamy podczas pierwszej wizyty, w tym wymianę taśm, programowanie układów, konfigurację sensorów czy regulację elementów mechanicznych. W przypadku konieczności wykonania zaawansowanych prac lutowniczych na płycie głównej BGA, urządzenie jest zabezpieczane i transportowane przez kierowcę w trybie door-to-door, gdzie weryfikacja stanu technicznego w tym wariancie objęta jest bezpłatną diagnozą.

Wszystkie procesy naprawcze opierają się wyłącznie o nowe komponenty, a montaż elementów z odzysku lub używanych nie jest praktykowany. Czas trwania naprawy z reguły nie przekracza 3 dni. Na czas realizacji procedur dostępny jest bezpłatny laptop zastępczy wydawany bez kaucji i limitu czasowego. Na wykonane usługi oraz zainstalowane podzespoły udzielana jest gwarancja do 12 miesięcy.

Najczęściej zadawane pytania (FAQ)

Czy po naprawie zawiasów obudowa zachowuje pełną funkcjonalność obrotu o 360 stopni?
Tak, prawidłowa rekonstrukcja gniazd montażowych wraz z regulacją siły oporu zawiasu przywraca pełen zakres ruchu ekranu, umożliwiając bezpieczną pracę we wszystkich trybach bez ryzyka ponownego pękania plastików.

Co oznacza sytuacja, w której klawiatura w Lenovo Yoga 6 przestaje działać w klasycznym trybie laptopa?
Najczęstszą przyczyną jest usterka czujnika Halla lub zawieszenie sygnału z akcelerometru, przez co płyta główna stale interpretuje pozycję urządzenia jako tryb tabletu i odłącza zasilanie klawiatury fizycznej. Wymaga to diagnostyki układu sensorów lub naprawy oprogramowania KBC.

Dlaczego laptop nie ładuje się przez jedno z gniazd USB-C, mimo że przesyłanie danych działa poprawnie?
Złącze USB-C posiada odrębne piny dla magistrali danych oraz linii zasilania Power Delivery. Uszkodzenie kontrolera ładowania, pęknięcie pinu napięciowego wewnątrz gniazda lub zwarcie diody zabezpieczającej TVS (transil chroniący przed przepięciami) blokuje proces ładowania bez wpływu na transfer plików.

Czy w przypadku uszkodzenia procesora konieczna jest wymiana całej płyty głównej?
W procesorach wlutowanych w standardzie BGA możliwa jest wymiana samego układu scalonego na nowy przy użyciu stacji lutowniczej na podczerwień lub gorące powietrze, co pozwala przywrócić sprawność bez konieczności zakupu nowej płyty głównej.
