Lenovo Yoga 710-14IKB-80V4002VGE — typowe usterki i naprawa

Charakterystyka konstrukcyjna modelu Lenovo Yoga 710-14IKB

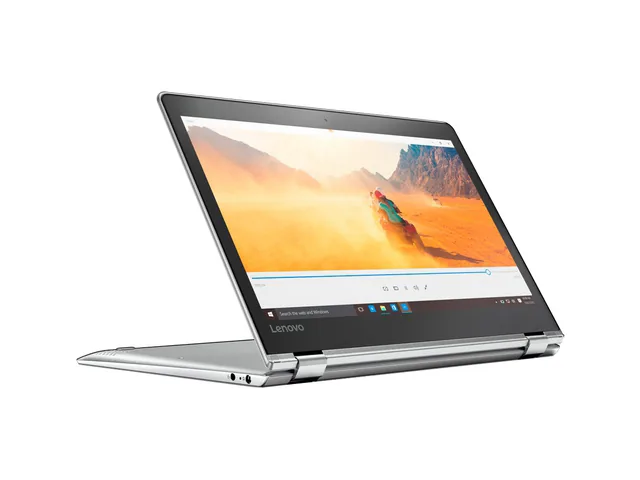

Seria konwertowalnych laptopów Lenovo Yoga cieszy się niesłabnącą popularnością ze względu na elastyczność użytkowania oraz mobilność. Model Lenovo Yoga 710-14IKB o oznaczeniu fabrycznym 80V4002VGE to czternastocalowy wariant wyposażony w zawiasy obracające się w pełnym zakresie 360 stopni, dotykowy wyświetlacz oraz smukłą obudowę wykonaną ze stopów aluminium i tworzyw sztucznych. Konstrukcje hybrydowe (łączące cechy tradycyjnego notebooka oraz tabletu dotykowego) stawiają jednak przed elementami mechanicznymi oraz układem zasilania szczególne wyzwania.

Ze względu na miniaturyzację komponentów, zintegrowane układy elektroniczne oraz nieustanny ruch matrycy względem kadłubka, ten model po latach eksploatacji wykazuje specyficzne objawy zużycia. Wieloletnia praktyka serwisowa wskazuje, że usterki w modelu 80V4002VGE skupiają się przede wszystkim wokół mechaniki zawiasów, połączeń taśm sygnałowych, degradacji ogniw litowo-polimerowych oraz przeciążeń sekcji zasilania płyty głównej. Zrozumienie natury tych problemów pozwala na wdrożenie odpowiednich procedur diagnostycznych i naprawczych.

Typowe objawy awarii w Lenovo Yoga 710-14IKB

Użytkownicy tego konkretnego wariantu Lenovo Yoga zgłaszają zróżnicowane symptomy wskazujące na uszkodzenie podzespołów. Do najczęściej spotykanych zachowań urządzenia należą:

• Pękanie mocowań i opór przy otwieraniu pokrywy: Rozchodzenie się obudowy w dolnych rogach ekranu, widoczne szczeliny w okolicy zawiasów lub zablokowanie możliwości swobodnego obrotu ekranu.
• Zanikanie obrazu i migotanie matrycy: Obraz gaśnie, śnieży lub zmienia barwy przy poruszaniu pokrywą; całkowity brak podświetlenia przy zachowaniu reakcji komputera na włącznik.
• Brak reakcji na digitizer (panel dotykowy): Ekran wyświetla obraz prawidłowo, lecz nie reaguje na dotyk palca bądź występują tzw. dotyki widmowe (samoistne kliknięcia w losowych miejscach na ekranie).
• Problemy z ładowaniem i zasilaniem: Luźne gniazdo DC-in (złącze zasilania prądem stałym), przerywanie ładowania przy poruszeniu wtykiem zasilacza, brak reakcji diody sygnalizacyjnej.
• Brak uruchamiania (stan no power / no POST): Laptop nie reaguje na przycisk zasilania lub włącza diody led, lecz nie inicjuje procedury POST (Power-On Self-Test — wstępny test sprawności podzespołów przed załadowaniem systemu).
• Przegrzewanie się i głośna praca wentylatora: Nadmierny hałas łożyska chłodzenia, spadek wydajności w wyniku zjawiska thermal throttling (automatyczne obniżanie taktowania procesora w celu ochrony przed przegrzaniem).

Szczegółowa analiza przyczyn najczęstszych usterek

Każdy ze wspomnianych objawów ma swoje źródło w specyfice konstrukcyjnej lub naturalnym zużyciu materiałów. Dokładne rozpoznanie źródła problemu stanowi podstawę skutecznej naprawy.

Uszkodzenia mechanizmu zawiasów i kadłubka matrycy

W modelu Yoga 710-14IKB zastosowano precyzyjne, dwuosiowe zawiasy, które z biegiem czasu ulegają zatarciu w wyniku gromadzenia się mikrocząstek kurzu i wysychania smaru technicznego. Zwiększony opór obrotu przenosi ogromne naprężenia na gwintowane tuleje mosiężne wtopione w plastikowe prowadnice klapy matrycy. W konsekwencji dochodzi do wyrwania tych gniazd, co powoduje wypychanie ramki ekranu, a w skrajnych przypadkach pęknięcie szklanego panelu dotykowego.

Przetarcia wiązki sygnałowej eDP

Przewód łączący płytę główną z matrycą (taśma eDP — embedded DisplayPort) oraz linie sygnałowe digitizera poprowadzone są bezpośrednio przez wnętrze osi zawiasu. Wielokrotne otwieranie i obracanie urządzenia powoduje tarcie i zginanie wiązki mikroskopijnych przewodów miedzianych. Z czasem dochodzi do przerwania pojedynczych żył lub zwarcia linii sygnałowych z masą, co skutkuje artefaktami graficznymi, zanikiem podświetlenia LED lub problemami z działaniem kamery internetowej.

Zaburzenia w obwodach sekcji zasilania

Płyta główna w Lenovo Yoga 710-14IKB integruje przetwornice napięć głównych i pomocniczych na niewielkiej powierzchni laminatu. Zwarcia w układzie chargera (kontrolera ładowania baterii), przebicia tranzystorów MOSFET (kluczy tranzystorowych sterujących przepływem prądu) w gałęzi głównej linii zasilania 19V lub uszkodzenia układu KBC/EC (Embedded Controller — mikrokontrolera zarządzającego stanami zasilania i klawiaturą) uniemożliwiają start urządzenia. Zdarzają się również uszkodzenia mechaniczne samego gniazda zasilania lutowanego do laminatu.

Degradacja ogniw akumulatora

Bateria litowo-polimerowa w smukłych laptopach z biegiem cykli ładowania traci swoją pojemność nominalną. W modelu 80V4002VGE zjawiskiem towarzyszącym zużyciu chemicznemu bywa rozszerzanie się pakietów ogniw (tzw. puchnięcie baterii). Spuchnięty akumulator wywiera nacisk od wewnątrz na płytkę touchpada (gładzika) oraz dolną pokrywę kadłubka, co objawia się zablokowaniem fizycznego kliku touchpada lub wybrzuszeniem obudowy.

Procedura diagnostyczna i proces naprawy

Profesjonalna obsługa serwisowa wymaga zachowania rygorystycznych procedur laboratoryjnych oraz użycia wyspecjalizowanych przyrządów pomiarowych. Naprawa tego typu urządzeń opiera się na precyzyjnej elektronice i mikrolutowaniu.

Pomiary laboratoryjne na płycie głównej

W przypadku braku reakcji na zasilanie, diagnoza rozpoczyna się od demontażu płyty głównej i podłączenia jej do zasilacza laboratoryjnego z regulacją prądową. Inżynier przeprowadza analizę poboru prądu w stanie czuwania oraz podczas próby startu. Za pomocą mikroskopu stereoskopowego oraz multimetru i oscyloskopu weryfikowana jest obecność napięć ze stałych przetwornic (linie 3.3V i 5V) oraz prawidłowość sygnałów sterujących na układzie KBC. W przypadku wykrycia zwarć w głównej linii zasilania stosowana jest próba zwarciowa z wykorzystaniem kamery termowizyjnej, która bezbłędnie wskazuje nadmiernie nagrzewający się komponent, taki jak uszkodzony kondensator ceramiczny SMD czy przebity tranzystor.

Mikrolutowanie układów SMD i BGA

Wymiana uszkodzonych elementów obejmuje precyzyjne lutowanie gorącym powietrzem (hot-air) lub przy użyciu mikroskopowych grotów lutowniczych. W przypadku uszkodzeń oprogramowania układowego programowany jest układ pamięci SPI Flash zawierający wsad BIOS/UEFI wraz z czyszczeniem regionu ME (Management Engine — modułu zarządzania procesora Intel), co eliminuje problemy z opóźnionym startem czy niekontrolowanymi restartami.

Regeneracja i rekonstrukcja mocowań mechanicznych

Naprawa pękniętych mocowań zawiasów nie polega na powierzchniowym klejeniu. Proces obejmuje chemiczne usunięcie resztek pokruszonego tworzywa, odtworzenie struktury nośnej za pomocą chemoutwardzalnych żywic polimerowych oraz ponowne osadzenie mosiężnych tulei gwintowanych z zachowaniem pierwotnej geometrii obudowy. Równolegle przeprowadzana jest regulacja siły docisku samych zawiasów, co zmniejsza opór stawiany podczas otwierania i zapobiega ponownemu uszkodzeniu mechanizmu w przyszłości.

Wymiana modułów ekranowych i podzespołów eksploatacyjnych

W przypadku rozbicia szyby lub uszkodzenia matrycy LCD montowany jest kompletny, fabrycznie nowy moduł wyświetlacza wraz z digitizerem. Podczas każdej ingerencji we wnętrze laptopa układ chłodzenia przechodzi pełną konserwację: usunięcie starej, skamieniałej pasty termoprzewodzącej, nałożenie nowej pasty o wysokim współczynniku przewodzenia ciepła oraz wymiana termopadów (elastycznych taśm termoprzewodzących) na sekcjach zasilania i pamięciach VRAM.

Czego unikać podczas problemów z Lenovo Yoga

Próby samodzielnego usuwania awarii w kompaktowych laptopach konwertowalnych często prowadzą do pogłębienia uszkodzeń. Warto pamiętać o podstawowych zasadach bezpieczeństwa:

• Unikanie stosowania klejów cyjanoakrylowych (np. typu kropelka): Kleje te tworzą kruchą spoinę, która nie wytrzymuje sił skrętnych działających na zawiasach, a dodatkowo bezpowrotnie niszczą strukturę plastiku, uniemożliwiając późniejszą profesjonalną rekonstrukcję polimerową.
• Niedociskanie pękniętej obudowy na siłę: Dalsze otwieranie i zamykanie laptopa z uszkodzonym zawiasem powoduje punktowy nacisk na matrycę, co niemal zawsze kończy się pęknięciem wewnętrznego panelu LCD i wielokrotnym wzrostem kosztów naprawy.
• Ostrożność z uniwersalnymi zasilaczami: Tanie zamienniki ładowarek często nie posiadają odpowiedniej filtracji napięcia wyjściowego, generując szpilki napięciowe, które prowadzą do uszkodzenia układu ładowania na płycie głównej.
• Odłączanie baterii przed jakimkolwiek demontażem: Prace wewnątrz obudowy przy podłączonej baterii wewnętrznej niosą ogromne ryzyko przypadkowego zwarcia linii zasilania matrycy z liniami sygnałowymi procesora, co prowadzi do nieodwracalnego uszkodzenia układu SoC (System on Chip).

Organizacja obsługi serwisowej w modelu mobilnym

Naprawa urządzeń realizowana jest w nowoczesnym modelu dojazdowym, eliminującym konieczność osobistego dostarczania sprzętu. Mobilny serwisant lub kierowca dociera bezpośrednio do wskazanego miejsca na terenie Warszawy oraz okolicznych miejscowości w promieniu do 40 km, zazwyczaj w czasie do 1 godziny od zgłoszenia. W przypadku prostych problemów konfiguracyjnych lub podstawowych wymian, większość usterek usuwamy podczas pierwszej wizyty u klienta.

W sytuacjach wymagających zaawansowanej diagnostyki mikroskopowej lub prac z użyciem stacji lutowniczych, urządzenie jest odbierane w bezpiecznym trybie door-to-door. Na czas trwania procedury serwisowej udostępniany jest bezpłatny laptop zastępczy, który pozostaje do dyspozycji bez kaucji i bez limitu czasowego. W tym trybie weryfikacja stanu technicznego i wycena poprzedzająca decyzję o naprawie pozostają bezpłatne, a jeśli usunięcie usterki okaże się technicznie niemożliwe, właściciel nie ponosi kosztów procedury. Czas realizacji naprawy z reguły nie przekracza 3 dni roboczych, natomiast podstawowe czyszczenie i optymalizacja wykonywane są w czasie do 24 godzin. Wszystkie montowane komponenty są fabrycznie nowe, a wykonane usługi objęte są gwarancją na okres do 12 miesięcy.

Często zadawane pytania (FAQ)

Czy po uszkodzeniu mocowania zawiasu konieczna jest wymiana całej obudowy?
W większości przypadków nie ma konieczności zakupu nowej pokrywy. Z powodzeniem stosujemy zaawansowaną rekonstrukcję chemiczną gniazd gwintowanych przy użyciu żywic konstrukcyjnych, co przywraca pełną sztywność i fabryczną estetykę elementu.

Czy można wymienić samą pękniętą szybę dotykową w Lenovo Yoga 710-14IKB?
W tym modelu matryca LCD jest fabrycznie zespolona z digitizerem za pomocą przezroczystego kleju optycznego. W celu zachowania najwyższej jakości obrazu, prawidłowego działania funkcji dotykowych oraz braku pęcherzy powietrza zaleca się wymianę kompletnego modułu wyświetlacza.

Co oznacza sytuacja, gdy laptop włącza się, świecą diody, ale ekran pozostaje czarny?
Taki objaw wskazuje najczęściej na problem z procedurą POST. Przyczyną może być uszkodzenie wsadu pamięci BIOS, awaria sekcji zasilania pamięci RAM lub procesora, bądź zwarcie w obrębie taśmy transmisyjnej eDP łączącej płytę z ekranem. Wymaga to szczegółowych pomiarów na płycie głównej.

Jak długo trwa standardowa naprawa płyty głównej lub wymiana zawiasów?
Czas realizacji kompleksowej naprawy elektronicznej lub mechanicznej z reguły nie przekracza 3 dni. W przypadku konieczności wykonania podstawowego czyszczenia układu chłodzenia połączonego z wymianą past termoprzewodzących usługa realizowana jest w czasie do 24 godzin.
