Lenovo Yoga 710-14IKB-80V4007NSP — dostępność akcesoriów i ładowarek zamiennych

Charakterystyka zasilania i specyfikacja portów w modelu Lenovo Yoga 710-14IKB

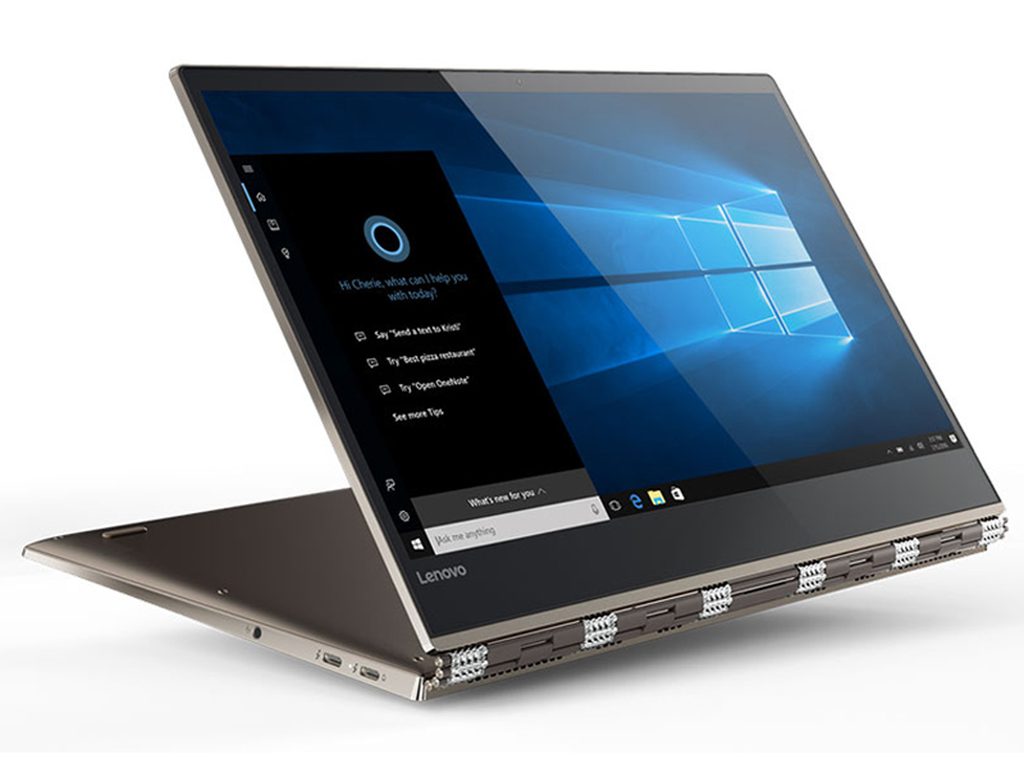

Seria Lenovo Yoga 710-14IKB (kod modelu producenta 80V4007NSP) to smukła konstrukcja hybrydowa typu 2w1 z obracanym ekranem dotykowym. Urządzenie to, z racji kompaktowej obudowy, wykorzystuje dedykowany standard zasilania oparty na złączu baryłkowym o zmniejszonej średnicy, określanym powszechnie jako złącze 4.0 mm x 1.7 mm (wtyk cylindryczny o średnicy zewnętrznej 4,0 milimetra oraz wewnętrznej 1,7 milimetra). W przeciwieństwie do nowszych generacji urządzeń z rodziny Yoga oraz biznesowych serii ThinkPad czy ThinkBook, ten konkretny wariant nie korzysta z kontrolera Power Delivery przez uniwersalny port USB-C do ładowania głównego pakietu ogniw. Wymaga to zachowania szczególnej uwagi podczas doboru akcesoriów zasilających i peryferyjnych.

Układ zasilania płyty głównej w tej platformie pracuje przy znamionowym napięciu stałym wynoszącym 20 V (woltów). Pobór prądu zależy od konfiguracji sprzętowej, w tym obecności dedykowanego układu graficznego lub zintegrowanej jednostki przetwarzania obrazu. Standardowo stosowany jest zasilacz sieciowy dostarczający natężenie 2.25 A (ampera), co przekłada się na moc 45 W (watów), bądź zasilacz o wydajności 3.25 A zapewniający moc 65 W. Użycie źródła zasilania o nieodpowiedniej charakterystyce prądowo-napięciowej prowadzi do spowolnienia taktowania procesora (zjawisko throttlingu energetycznego wywołane brakiem rezerwy mocy) lub braku możliwości jednoczesnego ładowania akumulatora i pracy pod obciążeniem.

Dobór akcesoriów peryferyjnych do modelu Yoga 710-14IKB napotyka na ograniczenia wynikające z zestawu gniazd na obrzeżach obudowy. Konstrukcja oferuje tradycyjne porty USB w standardzie Type-A, wyjście obrazu Micro HDMI (zminiaturyzowane złącze cyfrowe przesyłające nieskompresowany sygnał audio-wideo) oraz czytnik kart pamięci SD. Brak zintegrowanego, pełnofunkcyjnego portu Thunderbolt lub uniwersalnej magistrali dokującej sprawia, że dobór stacji dokujących, replikatorów portów, przejściówek wideo i adapterów zasilania wymaga zastosowania dedykowanych rozwiązań kompatybilnych z tą architekturą.

Dostępność i parametry techniczne ładowarek oraz zamienników

Wielu użytkowników staje przed koniecznością wymiany fabrycznego zasilacza z powodu uszkodzenia przewodu niskonapięciowego, usterki przetwornicy impulsowej (modułu elektronicznego zamieniającego prąd przemienny z gniazdka sieciowego na stabilizowane napięcie stałe) lub wyrobienia samego wtyku zasilania. Na rynku akcesoriów dostępna jest szeroka gama zasilaczy dedykowanych oraz zamienników. Ich jakość i bezpieczeństwo dla płyty głównej laptopa bywają jednak bardzo zróżnicowane.

W przypadku konieczności zakupu nowego zasilacza kluczowe znaczenie ma weryfikacja parametrów elektrycznych oraz wbudowanych systemów ochronnych:

• Napięcie wyjściowe (Output Voltage): Musi wynosić dokładnie 20 V. Wszelkie odchyłki powyżej dopuszczalnej tolerancji kilku procent mogą doprowadzić do uszkodzenia układu KBC (kontrolera klawiatury i zarządzania zasilaniem) lub układu ładowania (chargera) na płycie głównej.
• Wydajność prądowa (Output Current): Wartość wyrażona w amperach (2.25 A lub 3.25 A) nie może być niższa niż nominalne zapotrzebowanie płyty głównej. Zasilacz o wyższym amperażu (np. 65 W zamiast 45 W) jest w pełni bezpieczny, ponieważ płyta główna pobiera tylko tyle prądu, ile aktualnie potrzebuje, a zasilacz pracuje w niższej temperaturze dzięki większemu zapasowi mocy.
• Wymiary geometryczne wtyku: Standard 4.0 x 1.7 mm (tzw. mały żółty lub czarny wtyk okrągły). Zastosowanie wtyku o niewłaściwej średnicy wewnętrznej skutkuje brakiem ciągłości obwodu lub iskrzeniem mikroskopijnym, które wypala piny wewnątrz gniazda DC-IN.
• Zabezpieczenia elektroniczne: Wysokiej klasy zasilacze wyposażone są w moduły OVP (zabezpieczenie nadnapięciowe), OCP (zabezpieczenie nadprądowe), OTP (zabezpieczenie termiczne przed przegrzaniem) oraz SCP (zabezpieczenie przeciwzwarciowe).

W profesjonalnym serwisie stosowane są do wymiany wyłącznie nowe, certyfikowane zasilacze spełniające rygorystyczne normy filtracji zakłóceń EMI (zakłóceń elektromagnetycznych), co eliminuje ryzyko przenoszenia szumów na wrażliwe linie sygnałowe matrycy i panelu dotykowego.

Kompatybilne akcesoria peryferyjne: stacje dokujące, adaptery wideo i akumulatory

Rozbudowa stanowiska pracy opartego na laptopie Lenovo Yoga 710-14IKB-80V4007NSP wymaga sięgnięcia po specyficzne akcesoria zewnętrzne. Ponieważ laptop ten nie obsługuje dokowania natywnego przez magistralę PCIe, podłączenie zewnętrznych monitorów, sieci przewodowej i urządzeń wskazujących realizowane jest poprzez akcesoria dedykowane:

Replikatory portów USB 3.0 z technologią DisplayLink: Zamiast tradycyjnej stacji dokującej zintegrowanej z torem zasilania, stosuje się zewnętrzne replikatory portów komunikujące się przez standardowy interfejs USB Type-A. Urządzenia te wykorzystują kompresję obrazu poprzez układ graficzny DisplayLink (procesor wideo przetwarzający sygnał przesyłany magistralą danych), co pozwala na wyprowadzenie sygnału do monitorów zewnętrznych o wysokiej rozdzielczości, podłączenie portu Gigabit Ethernet (karty sieci przewodowej) oraz dodatkowych hubów USB.

Adaptery i przewody Micro HDMI do HDMI / DisplayPort: Gniazdo Micro HDMI (typ D) w obudowie Yoga 710-14IKB jest podatne na naprężenia mechaniczne. Dobór sztywnych, ciężkich kabli często prowadzi do wyłamania styków z płyty głównej. Zaleca się stosowanie elastycznych adapterów z krótkim przewodem odciążającym gniazdo, zapewniających bezstratną transmisję sygnału cyfrowego.

Baterie wewnętrzne i zamienne pakiety ogniw: Akumulator w tym modelu (litowo-polimerowy pakiet wieloogniwowy montowany pod dolną pokrywą) podlega naturalnemu procesowi degradacji chemicznej. Dostępne są nowe pakiety zamienne o fabrycznej pojemności i zintegrowanej elektronice BMS (Battery Management System — układ monitorujący napięcia poszczególnych cel, temperaturę oraz liczbę cykli ładowania). Prawidłowa integracja zamiennika wymaga zgodności protokołu komunikacji szyny SMBus z oprogramowaniem układowym BIOS/UEFI płyty głównej.

Rysiki i akcesoria dotykowe: Matryca w modelu Yoga 710-14IKB obsługuje dotyk pojemnościowy wielopunktowy. W zależności od rewizji panelu, do precyzyjnej pracy graficznej stosuje się rysiki pojemnościowe lub dedykowane pióra aktywne współpracujące z digitizerem (warstwą rejestrującą położenie i siłę nacisku piórka na powierzchni ekranu).

Diagnostyka toru zasilania i procedury serwisowe

Gdy laptop nie reaguje na podłączenie zasilacza, nie ładuje baterii lub wyłącza się pod obciążeniem, problem nie zawsze leży po stronie samego adaptera sieciowego. W naszym serwisie, opierając się na doświadczeniu ponad 20 lat w branży i obsłudze ponad 10 000 urządzeń, przeprowadzamy kompleksową weryfikację całej gałęzi zasilania.

Procedura weryfikacji sprzętowej w modelu Yoga 710 obejmuje następujące etapy:

1. Pomiary laboratoryjne zasilacza: Sprawdzenie napięcia pod sztucznym obciążeniem rezystancyjnym oraz badanie poziomu tętnień napięcia za pomocą oscyloskopu cyfrowego. Zasilacze z uszkodzoną filtracją mogą generować skoki napięcia niewidoczne dla prostego multimetru.
2. Inspekcja gniazda zasilania DC-IN: W modelu Yoga 710 gniazdo zasilania jest elementem lutowanym bezpośrednio do laminatu płyty głównej lub osadzonym na przewodzie pomocniczym. Sprawdzana jest ciągłość połączeń lutowanych, brak mikropęknięć na pinie centralnym oraz rezystancja przejścia.
3. Pomiary głównej linii zasilania (B+ / VINT): Weryfikacja pierwszych kluczy tranzystorowych MOSFET (polowych tranzystorów z izolowaną bramką odcinających zasilanie w razie zwarcia) oraz rezystora pomiarowego (shunta prądowego).
4. Analiza pracy układu chargera i przetwornic pomocniczych: Kontrola sygnałów ACOK (sygnału obecności prawidłowego zasilacza sieciowego) wysyłanych z układu scalonego chargera do kontrolera KBC. Weryfikacja obecności napięć w gałęziach zawsze aktywnych (3.3 V i 5 V).
5. Diagnostyka komunikacji z akumulatorem: Odczyt danych telemetrycznych z pamięci baterii poprzez szynę I2C/SMBus w celu wykluczenia zablokowania sterownika baterii po przekroczeniu progu błędów termicznych lub asymetrii napięć na ogniwach.

W przypadku konieczności wykonania naprawy sprzętowej, w procesie montażu montowane są wyłącznie nowe, fabryczne komponenty elektroniczne. Standardowy czas usunięcia usterki z reguły nie przekracza 3 dni. W trakcie realizacji naprawy zapewniany jest bezpłatny laptop zastępczy na cały okres serwisowania, bez kaucji i bez limitu czasowego, a na wykonaną usługę udzielana jest gwarancja do 12 miesięcy.

W ramach obsługi mobilnej dojazd do klienta realizowany jest w czasie do 1 godziny na obszarze Warszawy i okolic w promieniu 40 km. Większość usterek usuwamy podczas pierwszej wizyty, natomiast w przypadku skomplikowanych uszkodzeń laminatu płyty głównej realizowany jest bezpłatny odbiór urządzenia przez kierowcę w procedurze door-to-door, gdzie diagnoza laptopa jest w pełni bezpłatna.

Zagrożenia wynikające ze stosowania tanich uniwersalnych zasilaczy

Próby doraźnego rozwiązania problemu z ładowaniem przy użyciu tanich, niemarkowych zasilaczy uniwersalnych z wymiennymi końcówkami niosą za sobą poważne ryzyko trwałego uszkodzenia elektroniki laptopa. Konstrukcje tego typu charakteryzują się licznymi wadami konstrukcyjnymi:

Niestabilność napięciowa i brak filtracji: Tanie przetwornice nie posiadają rozbudowanych dławików i kondensatorów filtrujących o niskim parametrze ESR (równoważnej rezystancji szeregowej). W efekcie do płyty głównej dociera prąd o wysokim poziomie szumów i tętnień, co przyspiesza degradację kondensatorów polimerowych w sekcji zasilania procesora i powoduje losowe zawieszenia systemu operacyjnego.

Błędna polaryzacja lub luzy mechaniczne: Uniwersalne końcówki wielopinowe często ulegają poluzowaniu. Chwilowe przerwy w obwodzie pod obciążeniem generują zjawisko indukcji wzajemnej i szpilki napięciowe o wartości przekraczającej 50 V, które w ułamku sekundy niszczą tranzystory wejściowe oraz układ KBC.

Przegrzewanie się transformatora i obudowy: Zasilacze pozbawione odpowiedniej masy termicznej i układów PFC (korekcji współczynnika mocy) osiągają skrajnie wysokie temperatury podczas ładowania całkowicie rozładowanego akumulatora, co stwarza ryzyko stopienia obudowy zasilacza lub uszkodzenia izolacji przewodu 230 V.

Prawidłowy dobór ładowarki zamiennej lub akcesoriów zasilających powinien zawsze opierać się na dokładnej weryfikacji kompatybilności elektrycznej z platformą sprzętową Lenovo Yoga.

Często zadawane pytania (FAQ)

Czy do modelu Lenovo Yoga 710-14IKB można dokupić przejściówkę z USB-C na dedykowany wtyk 4.0 x 1.7 mm?
Na rynku dostępne są adaptery wyposażone w układ emulujący trigger PD (układ scalony wymuszający na zasilaczu USB-C Power Delivery podanie napięcia 20 V) zakończone wtykiem 4.0 x 1.7 mm. Aby takie rozwiązanie działało poprawnie i bezpiecznie, ładowarka USB-C musi natywnie obsługiwać profil zasilania 20 V i dostarczać moc minimum 45 W lub 65 W. Użycie słabszej ładowarki telefonicznej spowoduje brak reakcji urządzenia lub przeciążenie zasilacza.

Dlaczego po podłączeniu nowego zasilacza wskaźnik baterii pokazuje stan „podłączony, nie ładuje”?
Objaw ten może wskazywać na kilka niezależnych usterek: zużycie chemiczne pakietu ogniw (bateria przeszła w tryb awaryjny), uszkodzenie układu chargera na płycie głównej (brak kluczowania tranzystorów ładowania), spadek napięcia na zasilaczu poniżej progu wymaganego do ładowania lub aktywację trybu ochrony baterii (Conservation Mode) w oprogramowaniu zarządzającym zasilaniem Lenovo Vantage, który celowo zatrzymuje ładowanie na poziomie 55-60% w celu ochrony żywotności ogniw.

Czy mocniejszy zasilacz (np. 65 W zamiast fabrycznego 45 W) skróci czas ładowania i czy jest bezpieczny?
Zastosowanie zasilacza o mocy 65 W jest w pełni bezpieczne dla płyty głównej laptopa Yoga 710-14IKB, pod warunkiem zachowania napięcia 20 V. Płyta pobierze wyłącznie wymagany prąd. Jeśli laptop wyposażony jest w dedykowany układ graficzny, zasilacz 65 W pozwoli na szybsze uzupełnienie energii w akumulatorze podczas jednoczesnego wykonywania wymagających zadań obliczeniowych, zapobiegając rozładowywaniu baterii pod pełnym obciążeniem sieciowym.

Co zrobić, jeśli wtyczka zasilacza musi być ustawiona pod kątem, aby laptop zaczął ładować?
Świadczy to o mechanicznym zużyciu sprężynujących blaszek wewnątrz gniazda DC-IN lub o pęknięciu połączeń lutowanych między gniazdem a płytą główną. Dalsze użytkowanie laptopa w tym stanie grozi wypaleniem laminatu z powodu wysokiej rezystancji styku i łuku elektrycznego. Wymagana jest wymiana gniazda zasilania na nowy komponent, co zapobiega trwałemu uszkodzeniu warstw miedzi w strukturze płyty głównej.
