Specyfika konstrukcji Lenovo Yoga 720-13IKB-80X6005BSP i typowe problemy

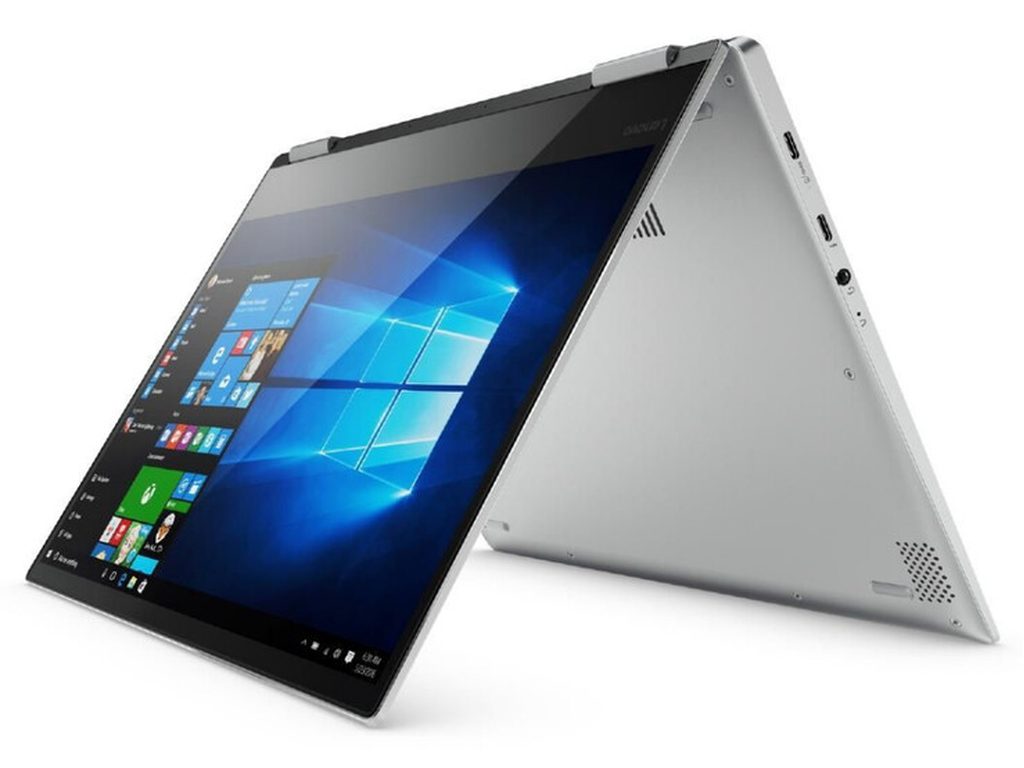

Model Lenovo Yoga 720-13IKB o oznaczeniu kodowym 80X6005BSP to kompaktowy laptop konwertowalny (urządzenie typu 2w1 łączące funkcje klasycznego komputera przenośnego oraz tabletu za sprawą obrotowego zawiasu 360 stopni). Z racji bardzo smukłej, aluminiowej obudowy oraz gęstego upakowania podzespołów na płycie głównej, urządzenie to wymaga szczególnej precyzji podczas wszelkich czynności diagnostycznych i serwisowych. Użytkownicy tego wariantu zgłaszają się do nas zazwyczaj z kilkoma charakterystycznymi objawami, które wynikają ze specyfiki mechanicznej i termicznej tej konstrukcji.

Jednym z najczęstszych problemów jest uszkodzenie lub rozkalibrowanie zawiasów matrycy. Mechanizm obrotowy podlega stałym naprężeniom podczas zmiany trybu pracy z laptopa na namiot lub tablet. Z czasem dochodzi do zatarcia łożysk zawiasu lub wyrwania punktów mocujących z kompozytowo-aluminiowej pokrywy ekranu, co może prowadzić do pęknięcia taśmy sygnałowej eDP (przewodu przesyłającego obraz z płyty głównej do matrycy) lub naprężenia samej matrycy dotykowej IPS (wyświetlacza ciekłokrystalicznego z technologią szerokich kątów widzenia). Innym częstym symptomem jest czarny ekran przy zachowaniu podświetlenia klawiatury i pracy wentylatorów, co bywa powiązane z problemami zasilania w standardzie USB-C Power Delivery lub uszkodzeniem sekcji zasilania procesora.

Zgłoszenia dotyczą również problemów z panelem dotykowym (digitizerem — warstwą rozpoznającą dotyk i nacisk rysika), który przestaje reagować na całej powierzchni lub w określonych strefach, a także przegrzewania się jednostki. W tak cienkiej obudowie układ chłodzenia oparty na niewielkim radiatorze i wentylatorze szybko ulega zapyleniu, a pasta termoprzewodząca (substancja ułatwiająca odprowadzanie ciepła z procesora na miedziany wymiennik) ulega degradacji, co wywołuje throttling termiczny (automatyczne obniżanie taktowania procesora w celu uniknięcia uszkodzenia termicznego) oraz głośną pracę układu wentylacji.

Przyczyny usterek sprzętowych w ultrabookach konwertowalnych Yoga

Analizując awarie w modelu Yoga 720-13IKB-80X6005BSP, wyróżniamy kilka głównych przyczyn powstawania niesprawności:

Zużycie eksploatacyjne i zmęczenie materiału zawiasów: Ciągły ruch obrotowy o pełnym kącie 360 stopni powoduje zwiększanie oporów tarcia wewnątrz osi zawiasu. Wzrost siły potrzebnej do otwarcia laptopa przenosi się bezpośrednio na cienką obudowę matrycy, powodując mikropęknięcia oraz uszkodzenia wiązek przewodów sygnałowych i zasilających.
Awarie kontrolera zasilania USB-C / Thunderbolt: Ten wariant Yogi korzysta z portów USB-C zarówno do przesyłu danych, jak i do ładowania całego urządzenia. Podłączanie nieoryginalnych ładowarek, przepięcia w sieci energetycznej lub zużycie gniazda prowadzi do uszkodzenia układu scalonego kontrolera ładowania (układu IC odpowiedzialnego za negocjację napięć zasilających).
Degradacja zintegrowanej pamięci operacyjnej lub procesora: W ultrabookach tej klasy pamięć RAM jest montowana w technologii BGA (układy scalone przylutowane na stałe do płyty głównej za pomocą siatki kulek cynowych). Długotrwała praca w wysokich temperaturach może prowadzić do powstawania tzw. zimnych lutów (utraty ciągłości połączenia elektrycznego) pod procesorem lub kośćmi pamięci.
Uszkodzenia mechaniczne ekranu dotykowego: Nawet niewielki nacisk punktowy na krawędź obróconego ekranu może doprowadzić do rozwarstwienia modułu wyświetlacza lub przerwania ścieżek czujnika dotykowego, co objawia się brakiem reakcji na dotyk lub generowaniem fałszywych dotknięć (tzw. ghost touching).
Niewydolność układu odprowadzania ciepła: Zablokowane miniaturowe szczeliny wylotowe radiatora oraz skamieniała pasta termoprzewodząca uniemożliwiają skuteczną wymianę ciepła, co skutkuje wyłączaniem się komputera pod obciążeniem i przyspieszonym zużyciem ogniw akumulatora litowo-jonowego.

Procedura diagnostyczna i proces naprawy w naszym serwisie

Zanim przystąpimy do jakichkolwiek prac naprawczych, kluczowa jest dokładna diagnoza. W przypadku urządzeń o zwartej architekturze, takich jak Lenovo Yoga 720-13IKB-80X6005BSP, eliminujemy zgadywanie na rzecz precyzyjnych pomiarów elektrycznych i testów integralności sygnałów.

W przypadku naprawy realizowanej w trybie door-to-door urządzenie odbiera nasz kierowca, a w laboratorium przeprowadzana jest bezpłatna diagnoza wstępna. Sprawdzamy stan linii zasilających przy użyciu mikroskopu stereoskopowego oraz mikrowoltomierza, analizując rezystancję cewek przetwornic głównych w celu wykrycia ewentualnych zwarć. Weryfikujemy również poprawność działania kontrolera KBC (układu scalonego zarządzającego klawiaturą, zasilaniem oraz komunikacją między podzespołami na płycie głównej) oraz programujemy pamięć BIOS/UEFI (podstawowego oprogramowania układowego płyty) przy użyciu zewnętrznego programatora, jeśli doszło do uszkodzenia wsadu pamięci flash.

Zakres naszych działań naprawczych obejmuje:

Wymianę modułów ekranu dotykowego: Montujemy kompletne, fabrycznie nowe panele LCD wraz z digitizerem i ramką, co eliminuje ryzyko powstawania plam kleju lub nierównomiernego podświetlenia.
Regenerację i naprawę mocowań zawiasów: Odtwarzamy zerwane gwinty w obudowie przy użyciu żywic strukturalnych o podwyższonej odporności mechanicznej oraz regulujemy siłę docisku zawiasów, aby otwierały się płynnie bez przeciążania korpusu.
Naprawy mikrolutownicze płyty głównej: Wymieniamy uszkodzone gniazda USB typu C, naprawiamy przetwornice napięcia oraz realizujemy reballing (wymianę kulek lutowniczych BGA) lub wymianę uszkodzonych elementów biernych i aktywnych w sekcji zasilania.
Kompleksową konserwację termiczną: Dokładnie oczyszczamy łopatki wentylatora i lamele radiatora z kurzu, a także aplikujemy wysokiej jakości pasty termoprzewodzące o wysokim współczynniku przewodzenia ciepła oraz nowe termopady (elastyczne podkładki termoprzewodzące stosowane na sekcjach zasilania i pamięciach).

Do napraw wykorzystujemy wyłącznie nowe, nigdy nieużywane komponenty. Na wykonane prace udzielamy gwarancji do 12 miesięcy. Czas realizacji naprawy z reguły nie przekracza 3 dni roboczych, a w przypadku usług związanych z czyszczeniem układu chłodzenia i konserwacją termiczną czas ten wynosi do 24 godzin. W sytuacji, gdy komputer jest niezbędny do codziennej pracy, zapewniamy bezpłatny laptop zastępczy na cały czas trwania procedury serwisowej, bez kaucji i bez limitu czasowego. Nasze ponad 20 lat doświadczenia oraz ponad 10 000 naprawionych urządzeń pozwalają nam bezpiecznie podejmować się nawet najbardziej skomplikowanych napraw płyt głównych w ultrabookach Lenovo.

Błędy przy próbie samodzielnej naprawy smukłego laptopa

Ultrabooki z serii Yoga należą do urządzeń o bardzo wysokim stopniu integracji, dlatego samodzielne próby demontażu i naprawy bez specjalistycznego zaplecza narzędziowego niosą za sobą duże ryzyko poważniejszych uszkodzeń. Poniżej przedstawiamy najczęstsze błędy popełniane przez osoby próbujące naprawiać ten sprzęt we własnym zakresie:

Otwieranie obudowy bez odpowiednich wkrętaków: W dolnej pokrywie Yoga 720 stosowane są śruby ze specjalnym profilem Torx. Użycie niewłaściwego wkrętaka natychmiast niszczy nacięcie śruby, co uniemożliwia jej wykręcenie bez inwazyjnego rozwiercania i ryzyka uszkodzenia aluminiowego korpusu.
Niewyłączenie akumulatora przed pracami na płycie: Odłączenie lub podłączenie taśmy matrycy bądź innych złączy przy podpiętej baterii (nawet przy wyłączonym systemie) niemal zawsze kończy się zwarciem linii zasilania podświetlenia (często rzędu 19V) z liniami sygnałowymi procesora, co skutkuje trwałym uszkodzeniem mostka północnego lub samego układu CPU.
Używanie klejów cyjanoakrylowych do naprawy zawiasów: Popularne kleje błyskawiczne są kruche i nie wytrzymują naprężeń dynamicznych występujących w mechanizmie 360 stopni. Dodatkowo opary kleju potrafią bezpowrotnie zmatowić powierzchnię matrycy lub uszkodzić elementy z tworzyw sztucznych.
Zastosowanie ciekłego metalu zamiast tradycyjnej pasty: W laptopach o zwartej budowie użycie ciekłego metalu (preparatu na bazie galu) grozi jego wyciekiem na drobne elementy SMD (miniaturowe komponenty montowane powierzchniowo) wokół rdzenia krzemowego, co prowadzi do nieodwracalnego zwarcia i wypalenia laminatu płyty głównej.
Brak ochrony przed wyładowaniami elektrostatycznymi (ESD): Nowoczesne mikroukłady są niezwykle wrażliwe na ładunki elektrostatyczne gromadzące się na ciele człowieka. Dotknięcie wrażliwej magistrali sygnałowej bez opaski antystatycznej może bezpowrotnie uszkodzić kontroler dotyku lub pamięć RAM.

Organizacja obsługi serwisowej — dojazd i model door-to-door

Działamy jako niezależny serwis mobilny, oferując dojazd do klienta do 1 godziny na terenie Warszawy oraz w okolicach w promieniu do 40 km. W przypadku wizyty technika na miejscu realizujemy diagnostykę i naprawy możliwe do wykonania w warunkach biurowych lub domowych, takie jak wymiana klawiatury, wymiana dysku SSD, czyszczenie układu chłodzenia czy konfiguracja systemu. Warto pamiętać, że wizyta serwisanta na miejscu jest usługą z płatną pracą specjalisty (dojazd pozostaje bezpłatny), a większość usterek usuwamy podczas pierwszej wizyty.

W przypadku awarii wymagających zaawansowanych prac mikrolutowniczych, odbudowy obudowy czy specjalistycznych pomiarów wielogodzinnych, nasz kierowca bezpiecznie odbiera sprzęt i transportuje go w trybie door-to-door. W tym modelu diagnoza w laboratorium jest całkowicie bezpłatna, a zasada określająca brak opłat w przypadku braku możliwości usunięcia usterki dotyczy wyłącznie procedury door-to-door. Na życzenie klienta wystawiana jest faktura bez VAT.

Najczęściej zadawane pytania przed oddaniem Lenovo Yoga do naprawy

Czy dane zapisane na dysku laptopa są bezpieczne podczas naprawy płyty głównej lub wymiany matrycy?
Tak, wszystkie dane pozostają w pełni bezpieczne. Dysk SSD (półprzewodnikowy nośnik pamięci masowej w standardzie M.2 NVMe) jest demontowany na czas testów lub zabezpieczany, a procedury serwisowe związane z układem zasilania, chłodzeniem czy ekranem dotykowym nie ingerują w strukturę plików użytkownika. Zalecamy jednak regularne tworzenie kopii zapasowych najważniejszych dokumentów.

Czy po wymianie uszkodzonego zawiasu obudowa zachowa pełną sztywność i funkcję obrotu 360 stopni?
Tak. Podczas naprawy zawiasów nie tylko regenerujemy punkty kotwiczenia w korpusie przy użyciu mas epoksydowych o wysokiej wytrzymałości, ale również precyzyjnie regulujemy siłę oporu mechanizmu obrotowego. Dzięki temu ekran otwiera się płynnie, nie wygina obudowy i stabilnie utrzymuje pozycję we wszystkich przewidzianych przez producenta trybach pracy.

Jakie są objawy wskazujące na konieczność wymiany pasty termoprzewodzącej w modelu Yoga 720-13IKB?
Podstawowe objawy to mocno nagrzewający się spód obudowy w okolicy zawiasów, ciągła praca wentylatora na maksymalnych obrotach nawet przy niewielkim obciążeniu (np. podczas przeglądania stron internetowych) oraz nagłe spowolnienia działania programów wywołane zabezpieczeniem termicznym procesora. Konserwacja termiczna wykonana u nas trwa do 24 godzin.

Co zrobić, gdy laptop przestał reagować na podłączenie ładowarki do gniazda USB-C?
Należy przede wszystkim odłączyć zasilacz i nie podejmować prób poruszania wtykiem w gnieździe, aby nie wyłamać pinów wewnętrznych i nie spowodować zwarcia na linii zasilania 20V. Uszkodzenie może leżeć po stronie mechanicznej samego złącza lub w układzie scalonym kontrolera Power Delivery na płycie głównej. W takiej sytuacji konieczna jest precyzyjna diagnostyka elektroniczna.
