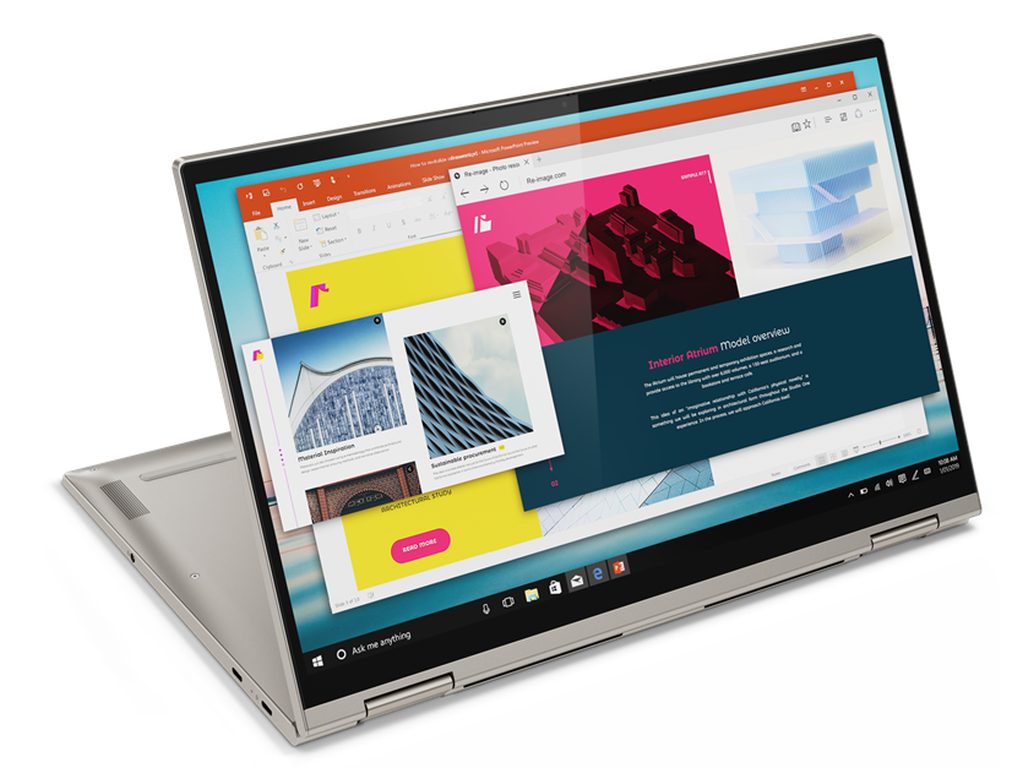

Charakterystyka zasilania i specyfika modelu Lenovo Yoga 720-15IKB

Model Lenovo Yoga 720-15IKB o oznaczeniu kodowym 80X70047CK to hybrydowy laptop konwertowalny (urządzenie 2w1 łączące funkcję klasycznego notebooka oraz tabletu z dotykowym ekranem), który ze względu na obecność dedykowanego układu graficznego oraz procesora o podwyższonym taktowaniu charakteryzuje się specyficznymi wymaganiami prądowo-napięciowymi. W przeciwieństwie do mniejszych wariantów tej serii, wersja piętnastocalowa pobiera znacznie więcej energii podczas pracy pod obciążeniem, co determinuje dobór właściwego osprzętu zasilającego oraz kompatybilnych akcesoriów peryferyjnych.

Prawidłowe funkcjonowanie tego urządzenia zależy bezpośrednio od stabilności toru zasilania. Laptop został wyposażony w charakterystyczne dla marki Lenovo gniazdo zasilania typu Slim Tip (prostokątne złącze z centralnym pinem sygnałowym), a także porty USB typu C z obsługą interfejsu Thunderbolt (technologia szybkiego przesyłu danych oraz sygnału wideo). W codziennym użytkowaniu pojawia się jednak wiele wątpliwości dotyczących tego, czy urządzenie można zasilać wyłącznie przez złącze USB-C, jakie akcesoria dokujące są w pełni kompatybilne oraz jak bezpiecznie dobrać zasilacz zastępczy, aby uniknąć uszkodzenia płyty głównej.

Wymagania techniczne zasilaczy i różnice między złączami

Dobór ładowarki do Lenovo Yoga 720-15IKB wymaga uwzględnienia parametrów elektrycznych, takich jak napięcie wyjściowe (mierzone w woltach), natężenie prądu (mierzone w amperach) oraz sumaryczna moc zasilacza (wyrażana w watach). W przypadku tej konkretnej konfiguracji standardem jest zasilacz o mocy dostosowanej do jednoczesnego ładowania ogniw litowo-jonowych i zasilania wydajnych podzespołów.

W praktyce serwisowej wyróżnia się kilka kluczowych kwestii dotyczących architektury zasilania w tym modelu:

Sygnał identyfikacyjny pinu centralnego (Signal Pin / ID Pin): W prostokątnej wtyczce Slim Tip znajduje się środkowy pin połączony z rezystorem kodującym moc zasilacza. Układ KBC (Embedded Controller – mikrokontroler zarządzający zasilaniem płyty głównej) odczytuje tę wartość rezystancji. Jeśli zastosowany zostanie zasilacz o zbyt niskiej mocy lub niskiej jakości zamiennik pozbawiony prawidłowego rezystora, laptop może odmówić ładowania akumulatora, ograniczyć taktowanie procesora (tzw. throttling termiczno-prądowy) lub wyświetlić komunikat o nieobsługiwanym zasilaczu.
Ograniczenia portu USB-C i standardu Power Delivery: Choć laptop posiada porty USB-C, protokół ładowania Power Delivery (standard dostarczania energii przez port USB o zmiennych profilach napięcia) w wersji piętnastocalowej nie zawsze zapewnia pełną wydajność wymaganą podczas jednoczesnej pracy procesora i dedykowanej karty graficznej. Z tego powodu zasilanie przez złącze Slim Tip pozostaje najbardziej stabilnym i zalecanym sposobem dostarczania energii do tego modelu.
Tętnienia napięcia (Voltage Ripple): Tanie i niesprawdzone zasilacze uniwersalne generują wysokie tętnienia napięcia, czyli niepożądane wahania prądu stałego. Może to prowadzić do zakłóceń pracy przetwornicy głównej oraz przedwczesnego zużycia kondensatorów filtrujących na płycie głównej.

Dostępność i dobór akcesoriów peryferyjnych do serii Yoga

Oprócz samego modułu zasilania, użytkownicy modelu Yoga 720-15IKB poszukują akcesoriów zwiększających ergonomię pracy biurowej oraz twórczej. Konstrukcja z obracanym o 360 stopni zawiasem pozwala na pracę w trybie namiotu, podstawki lub tabletu, co wiąże się z zapotrzebowaniem na dedykowane pióra cyfrowe i stacje dokujące.

Do najważniejszych grup akcesoriów zaliczają się:

Pióra cyfrowe (Active Pen): Ekran dotykowy obsługuje aktywny digitizer (warstwę rozpoznającą nacisk i położenie rysika w technologii elektrostatycznej). Do precyzyjnej obsługi wymagane jest pióro cyfrowe zgodne z protokołem Wacom AES (Active Electrostatic Solution). Dobór nieodpowiedniego rysika pasywnego lub opartego na innym standardzie uniemożliwi wykorzystanie poziomów nacisku oraz funkcji odrzucania dłoni (Palm Rejection).
Stacje dokujące i replikatory portów: Ze względu na obecność portu Thunderbolt, możliwe jest podłączenie stacji dokujących transmitujących sygnał wideo o wysokiej rozdzielczości, obsługujących gigabitowe połączenie sieciowe oraz dodatkowe porty USB. Należy jednak pamiętać, że stacja dokująca musi posiadać własne, niezależne źródło zasilania o odpowiedniej wydajności prądowej, aby jednocześnie zasilać podłączone peryferia.
Przejściówki i adaptery wideo: Wykorzystanie zewnętrznych monitorów poprzez złącza cyfrowe wymaga sprawdzonych konwerterów sygnału (np. z USB-C na DisplayPort lub HDMI), które wspierają odpowiednie pasmo transmisyjne i nie powodują przegrzewania się kontrolera graficznego.

Diagnostyka toru zasilania i procedury weryfikacji sprzętowej

W sytuacjach, gdy urządzenie nie reaguje na podłączenie ładowarki, bateria nie zwiększa poziomu naładowania lub laptop wyłącza się pod obciążeniem, konieczne jest przeprowadzenie weryfikacji sprzętowej toru zasilania. Diagnoza poprzedza każdą naprawę i pozwala na precyzyjne odróżnienie awarii samego zasilacza od uszkodzenia wewnętrznych obwodów płyty głównej.

W ramach profesjonalnej diagnostyki wykonywane są następujące czynności pomiarowe:

Pomiary napięcia pod obciążeniem: Sprawdzenie, czy zasilacz utrzymuje stabilne napięcie wyjściowe po dołączeniu sztucznego obciążenia rezystancyjnego, co wyklucza usterki polegające na zaniku napięcia dopiero w momencie uruchomienia laptopa.
Weryfikacja gniazda zasilania DC-IN: Kontrola mechaniczna i elektryczna wewnętrznego gniazda Slim Tip pod kątem pęknięć laminatu, wypalenia styków prądowych oraz stabilności połączenia z płytą główną.
Diagnostyka układu ładowania (Charger IC): Sprawdzenie mikroukładu zarządzającego przełączaniem źródeł zasilania (bateria/sieć) oraz kluczy MOSFET (tranzystorów polowych sterujących przepływem prądu na wejściu zasilania). W przypadku zwarcia w głównej linii zasilającej (B+ / VCC_CORE) konieczna jest naprawa elektroniczna na poziomie komponentów.
Ocena stanu ogniw akumulatora: Analiza kontrolera baterii za pośrednictwem magistrali SMBus (szeregowej magistrali komunikacyjnej), odczyt liczby cykli ładowania, pojemności rzeczywistej oraz napięć na poszczególnych sekcjach ogniw w celu wykrycia ich degradacji lub asymetrii napięciowej.

Podczas realizacji napraw wykorzystujemy wyłącznie nowe komponenty, co zapewnia pełną stabilność termiczną i elektryczną urządzenia po montażu. W procesie serwisowym kładziemy nacisk na dokładne wyczyszczenie układu chłodzenia oraz wymianę materiałów termoprzewodzących, co jest kluczowe w modelach o zwartej konstrukcji z wydajnymi podzespołami.

Zagrożenia wynikające ze stosowania niewłaściwych zamienników

Samodzielny zakup przypadkowego zasilacza uniwersalnego lub akcesoriów niskiej jakości niesie ze sobą ryzyko wystąpienia poważnych awarii elektronicznych. Konstrukcja nowoczesnych laptopów hybrydowych jest wrażliwa na niestabilne parametry prądowe.

Najczęstsze błędy i ich konsekwencje obejmują:

Stosowanie zasilaczy uniwersalnych z wymiennymi końcówkami: Uniwersalne końcówki często charakteryzują się słabym kontaktem mechanicznym, co powoduje iskrzenie, nagrzewanie się gniazda DC-IN oraz stopienie elementów plastikowych obudowy. Brak odpowiedniego pinu sygnałowego uniemożliwia prawidłową komunikację z kontrolerem KBC.
Zbyt mała moc zasilacza: Podłączenie ładowarki o mocy przeznaczonej dla mniejszych modeli trzynastocalowych prowadzi do przeciążenia zasilacza, jego przegrzewania, a także zjawiska rozładowywania baterii pomimo podłączonego kabla sieciowego podczas wykonywania zadań wymagających wysokiej wydajności obliczeniowej.
Niekompatybilne ładowarki USB-C: Używanie tanich ładowarek sieciowych bez certyfikacji USB-IF (organizacji nadzorującej standardy USB) może doprowadzić do przebicia wysokiego napięcia bezpośrednio do linii danych kontrolera Thunderbolt, co skutkuje trwałym uszkodzeniem mostka scalonego lub procesora.

Pytania i odpowiedzi (FAQ)

Czy laptop Lenovo Yoga 720-15IKB może być bezpiecznie ładowany dowolną ładowarką od telefonu z portem USB-C?
Odpowiedź: Standardowe ładowarki do telefonów komórkowych oferują zbyt niskie napięcie i moc, przez co układ zasilania laptopa nie rozpocznie procesu ładowania. Do stabilnej pracy wymagany jest dedykowany zasilacz ze złączem Slim Tip lub zaawansowane źródło zasilania USB-C Power Delivery obsługujące odpowiednio wysoki profil mocy.

Dlaczego po podłączeniu nowego zasilacza zamiennego na ekranie pojawia się komunikat o powolnym ładowaniu?
Odpowiedź: Komunikat ten wskazuje, że mikrokontroler zarządzający zasilaniem nie rozpoznał właściwej wartości rezystancji na środkowym pinie sygnałowym wtyczki Slim Tip lub zasilacz dostarcza zbyt niski prąd. Laptop ogranicza wówczas pobór energii, aby zapobiec przeciążeniu ładowarki.

Jak dobrać odpowiednie pióro cyfrowe do obsługi ekranu dotykowego w tym modelu?
Odpowiedź: Należy wybierać aktywne rysiki zgodne ze standardem Wacom AES. Zwykłe rysiki pojemnościowe (z gumową lub przewodzącą końcówką) działają jedynie jak palec i nie oferują precyzji, wykrywania siły nacisku ani programowalnych przycisków funkcyjnych.

Czy uszkodzone gniazdo zasilania Slim Tip wymaga wymiany całej płyty głównej?
Odpowiedź: W modelu Lenovo Yoga 720-15IKB gniazdo zasilania stanowi odrębny element połączony z płytą główną za pomocą wiązki przewodów ze złączem wtykowym. W przypadku mechanicznego uszkodzenia styków możliwa jest wymiana samego modułu gniazda bez konieczności ingerencji w strukturę laminatu płyty głównej.
