Lenovo Yoga 910-13IKB-80VF00C5GE — diagnostyka i typowe punkty awaryjności

Charakterystyka konstrukcji i typowe objawy usterek w Lenovo Yoga 910-13IKB (80VF00C5GE)

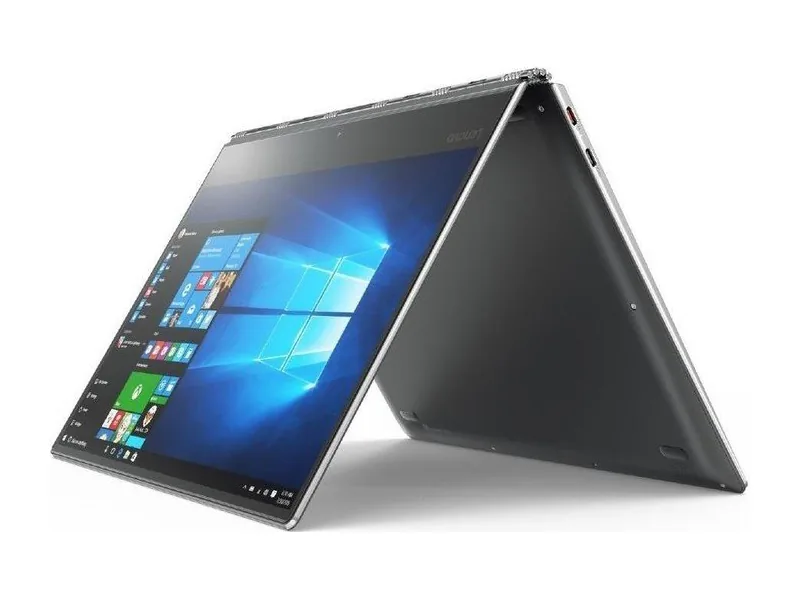

Model Lenovo Yoga 910-13IKB w wariancie konfiguracyjnym 80VF00C5GE to smukły laptop konwertowalny (urządzenie 2w1 łączące funkcję klasycznego notebooka i dotykowego tabletu z ekranem obracanym o pełny kąt). Wyróżniającym elementem tej serii jest bransoletowy zawias (konstrukcja watchband hinge złożona z setek drobnych, splecionych elementów metalowych), zintegrowany układ chłodzenia oraz platforma oparta na niskonapięciowych procesorach. Z racji bardzo zwartej obudowy typu unibody (obudowa wyfrezowana z jednego bloku aluminium) oraz miniaturyzacji podzespołów, urządzenie to charakteryzuje się specyficznym profilem obciążeń termicznych, mechanicznych i elektrycznych.

W codziennej eksploatacji nieprawidłowości objawiają się najczęściej w kilku powtarzalnych scenariuszach. Użytkownicy obserwują brak reakcji na przycisk włącznika (brak diod LED, brak pracy wentylatorów), niestabilną pracę układu zasilania przy podłączaniu ładowarki USB-C (nagłe przerywanie ładowania, brak wykrywania oryginalnego zasilacza Power Delivery), drastyczny spadek płynności działania pod obciążeniem (thermal throttling, czyli automatyczne obniżanie taktowania procesora w celu ochrony przed przegrzaniem) lub hałaśliwą, ciągłą pracę wentylatora na maksymalnych obrotach nawet bez uruchomionych wymagających aplikacji. Częstym objawem są również zakłócenia obrazu na matrycy dotykowej, takie jak migotanie, zanik podświetlenia ekranu, brak reakcji na dotyk lub artefakty (linie, przekłamania kolorów) nasilające się podczas zmiany kąta odchylenia pokrywy.

Źródła problemów sprzętowych i podatne punkty architektury płyty głównej

Konstrukcja Lenovo Yoga 910-13IKB wymusza kompromisy inżynieryjne, które po latach pracy prowadzą do zużycia określonych komponentów elektronicznych i mechanicznych. Do kluczowych obszarów awaryjności należą:

• Sekcja zasilania USB-C oraz kontroler Power Delivery: Model ten wykorzystuje dwa porty USB-C o różnych funkcjach (jeden dedykowany do ładowania, drugi do transmisji danych i wideo). Częstym źródłem usterki jest uszkodzenie układu scalonego kontrolera ładowania (układ Power Delivery IC zarządzający negocjacją napięć między zasilaczem a płytą główną) oraz przepięcia na liniach wejściowych. Skutkuje to całkowitym brakiem ładowania baterii lub pracą wyłącznie do momentu wyczerpania ogniw.
• Zwarcie w głównej linii zasilania (VCC / B+): Niewielkie kondensatory ceramiczne typu MLCC (wielowarstwowe kondensatory ceramiczne filtrujące napięcie) oraz tranzystory polowe MOSFET w sekcji przetwornicy napięcia procesora pracują pod wysokim obciążeniem termicznym. Z wiekiem ulegają one przebiciu elektrycznemu, co powoduje odcięcie zasilania przez zabezpieczenia przeciwzwarciowe i brak startu płyty głównej.
• Taśma matrycy eDP (embedded DisplayPort) i magistrala dotyku: Choć bransoletowy zawias zegarkowy cechuje się wysoką sztywnością, wiązka przewodów sygnałowych biegnąca wewnątrz mechanizmu podlega stałemu skręcaniu i tarciu. Przetarcie pojedynczych mikrożył powoduje utratę sygnału wideo, zanik zasilania digitizera (panelu dotykowego zintegrowanego ze szkłem ochronnym) lub niestabilne działanie kamery internetowej.
• Zdegradowany układ odprowadzania ciepła: Zintegrowany moduł chłodzenia złożony z wąskiego radiatora, dwóch miniaturowych wentylatorów i spłaszczonego ciepłowodu (heatpipe, czyli miedzianej rurki wypełnionej cieczą wrzącą pod niskim ciśnieniem) szybko gromadzi zbity kurz. Dodatkowo fabryczna pasta termoprzewodząca po pewnym czasie twardnieje i traci właściwości przewodzenia, co prowadzi do pracy procesora w temperaturach granicznych.
• Pamięć RAM wlutowana w płytę główną (LPDDR4 / On-Board RAM): W tym modelu pamięć operacyjna nie występuje w wymiennych modułach SO-DIMM, lecz jest przylutowana bezpośrednio w strukturę laminatu w technologii BGA (układ połączeń kulkowych pod obudową chipu). Uszkodzenie pojedynczej kości pamięci lub degradacja spoiwa lutowniczego pod wpływem naprężeń termicznych uniemożliwia przejście procedury POST (Power-On Self-Test, czyli wstępnego testu podzespołów przy starcie komputera).
• Naturalne zużycie ogniw akumulatora litowo-polimerowego: Bateria po kilkuset cyklach ładowania traci pojemność, a w skrajnych przypadkach ulega zjawisku puchnięcia (degradacja chemiczna z wydzielaniem gazów), co wywiera nacisk na gładzik (touchpad) oraz dolną pokrywę obudowy.

Procedury pomiarowe, diagnostyka laboratoryjna i etapy naprawy

Rzetelna obsługa laptopa o tak zwartej budowie wymaga precyzyjnej weryfikacji pomiarowej, a nie wymiany podzespołów metodą prób i błędów. W naszym zespole, w którym naprawiamy komputery od ponad 20 lat i wykonaliśmy naprawy ponad 10 000 urządzeń, proces technologiczny przebiega według ściśle określonych standardów serwisowych:

Pierwszym krokiem jest podłączenie płyty głównej do zasilacza laboratoryjnego z precyzyjnym miernikiem poboru prądu. Analiza poboru prądu w stanie spoczynku (przed wciśnięciem włącznika) oraz w kolejnych fazach startu pozwala określić, czy na płycie występuje zwarcie, czy brakuje napięć zasilania przetwornic głównych (zwykle linii 3.3V oraz 5V generowanych w stanie Always-On). Do lokalizacji nagrzewających się elementów ze zwarciem wykorzystujemy kamerę termowizyjną o wysokiej rozdzielczości optycznej.

Kolejny etap to weryfikacja oscyloskopem cyfrowym przebiegów zegarowych na generatorach kwarcowych, transmisji na magistrali SMBus/I2C oraz komunikacji układu KBC (Embedded Controller / Super I/O, czyli mikrokontrolera zarządzającego sekwencją startową, klawiaturą i ładowaniem) z kością pamięci SPI Flash, przechowującą wsad BIOS/UEFI. W wielu przypadkach brak reakcji na włącznik wynika z uszkodzenia integralności wsadu pamięci BIOS, który programujemy za pomocą programatora programistycznego przy użyciu czystego regionu ME (Intel Management Engine).

W przypadku usterek toru zasilania USB-C wykonujemy wymianę zniszczonych sterowników Power Delivery oraz układów zabezpieczających ESD (ochrona przed wyładowaniami elektrostatycznymi) przy użyciu stacji lutowniczych na gorące powietrze (hot-air) z kontrolowanym profilem temperaturowym, zapobiegającym wygięciu wielowarstwowego laminatu. Uszkodzenia pamięci wlutowanej na stałe eliminujemy poprzez procedurę wymiany pojedynczych kości RAM lub ich programową deaktywację w konfiguracji strappingu płyty głównej.

Gdy problem dotyczy matrycy lub łączności wideo, badamy spadki napięć na liniach danych złącza eDP przy użyciu multimetru cyfrowego. Pozwala to odróżnić uszkodzenie samej taśmy sygnałowej od usterki zintegrowanego w procesorze kontrolera graficznego (iGPU). Wszelkie zużyte elementy, takie jak taśmy sygnałowe, wentylatory, akumulatory czy złącza zasilania, zastępujemy wyłącznie nowymi komponentami.

Standardowa naprawa płyty głównej lub układu zasilania z reguły nie przekracza 3 dni. W przypadku zlecenia obejmującego pełną konserwację układu chłodzenia (usunięcie starej pasty termoprzewodzącej, nałożenie nowej pasty o wysokim współczynniku przewodzenia ciepła, czyszczenie łożysk wentylatorów i udrożnienie radiatora), procedura jest realizowana w czasie do 24 godzin. Na wykonane prace elektroniczne oraz zainstalowane części udzielana jest gwarancja do 12 miesięcy.

Ryzyka związane z nieprofesjonalną ingerencją w obudowę unibody

Próby samodzielnej naprawy modelu Lenovo Yoga 910 niosą za sobą wysokie ryzyko trwałego uszkodzenia urządzenia. Do najczęstszych błędów popełnianych podczas prób demontażu należą:

• Uszkodzenie gwintów i deformacja obudowy aluminiowej: Dolna pokrywa montowana jest na śruby typu Torx o zróżnicowanej długości. Użycie nieprawidłowego wkrętaka prowadzi do zerwania nacięć śrub, a podważanie pokrywy metalowymi narzędziami powoduje nieodwracalne zagięcie krawędzi cienkościennego aluminium.
• Zniszczenie gniazd zasilania przy odpinaniu baterii: Odłączenie akumulatora litowo-polimerowego wymaga zachowania ostrożności. Zwarcie metalowym narzędziem styków złącza baterii na płycie głównej natychmiastowo niszczy układ KBC i tranzystory wejściowe.
• Niewłaściwa aplikacja materiałów termoprzewodzących: Zastosowanie zbyt grubej warstwy pasty, materiału o niskiej przewodności lub zastąpienie dedykowanych termopadów pastą silikonową uniemożliwia prawidłowy docisk radiatora do rdzenia procesora. W skrajnych przypadkach prowadzi to do pęknięcia krzemowego rdzenia procesora (brak osłony IHS na mobilnych układach Intel) przy dokręcaniu chłodzenia.
• Rozwarstwienie bransoletowego zawiasu: Demontaż skrzydła ekranu bez znajomości kolejności rozpinania prowadnic watchband hinge prowadzi do rozsypania mikroskopijnych tulei i uszkodzenia delikatnych taśm przeprowadzonych wewnątrz mechanizmu.
• Stosowanie nieoryginalnych lub niskiej jakości zasilaczy USB-C: Tanie ładowarki bez stabilizacji napięcia potrafią podać napięcie rzędu 20V bezpośrednio na linie sygnałowe kontrolera ładowania, powodując przepalenie ścieżek wewnętrznych w laminacie płyty.

Organizacja obsługi serwisowej i wsparcie techniczne

Obsługa sprzętu realizowana jest w modelu dojazdowym bez konieczności dostarczania komputera do punktu stacjonarnego. Dojeżdżamy do klientów na obszarze Warszawy i okolic w promieniu 40 km, a czas dojazdu wynosi z reguły do 1 godziny. Prace mogą być realizowane w dwóch wariantach:

W przypadku wizyty serwisanta na miejscu wykonywana jest wstępna weryfikacja, konserwacja chłodzenia, wymiana modułów peryferyjnych lub konfiguracja oprogramowania. Większość podstawowych usterek usuwamy podczas pierwszej wizyty. W sytuacji, gdy problem wymaga zaawansowanej aparatury badawczej, mikrolutowania pod mikroskopem lub wielogodzinnych testów obciążeniowych, sprzęt jest odbierany przez naszego kierowcę w trybie door-to-door. W trybie door-to-door diagnoza sprzętu jest bezpłatna, a w razie braku możliwości realizacji naprawy klient nie ponosi kosztów procedury badawczej. Na cały okres trwania naprawy zapewniamy bezpłatny laptop zastępczy, który przekazywany jest bez kaucji i limitu czasowego. Do każdej usługi wystawiana jest faktura bez VAT.

Często zadawane pytania (FAQ)

Dlaczego Lenovo Yoga 910 nie ładuje się, mimo że dioda obok portu USB-C świeci lub miga?
Odpowiedź: Wskazuje to zazwyczaj na problem w procesie negocjacji profilu zasilania Power Delivery między płytą główną a ładowarką. Przyczyną może być uszkodzenie układu scalonego kontrolera USB-C, uszkodzenie rezystorów pomiarowych na wejściu sekcji zasilania lub awaria układu ładowarki baterii (charger IC). Urządzenie wykrywa obecność wtyczki, ale nie jest w stanie otworzyć kluczy tranzystorowych podających prąd ładowania do ogniw.

Czy w modelu Yoga 910-13IKB można rozbudować pamięć RAM, aby przyspieszyć działanie systemu?
Odpowiedź: W tej konstrukcji moduły pamięci RAM są w całości przylutowane do płyty głównej (układy BGA on-board) i producent nie przewidział dodatkowych gniazd rozszerzeń SO-DIMM. Rozbudowa pamięci nie jest możliwa poprzez standardowy montaż modułu. Poprawę wydajności można uzyskać poprzez wymianę dysku SSD M.2 PCIe NVMe na model o wyższych parametrach transferu oraz przeprowadzenie kompleksowej optymalizacji termicznej i systemowej.

Ekran dotykowy przestał reagować, ale obraz wyświetla się poprawnie. Co jest przyczyną?
Odpowiedź: Najczęstszą przyczyną jest przerwanie linii sygnałowej magistrali I2C/USB w taśmie matrycy przebiegającej przez zawias bransoletowy lub uszkodzenie kontrolera dotyku zintegrowanego z panelem szklanym. Diagnoza laboratoryjna pozwala sprawdzić, czy do kontrolera dochodzi napięcie zasilające oraz czy sygnał dotyku jest poprawnie przekazywany do płyty głównej.

Wentylatory w laptopie pracują głośno nawet przy przeglądaniu stron internetowych. Czy to wada fabryczna?
Odpowiedź: Wynika to ze specyfiki smukłej obudowy, w której niewielka pojemność cieplna radiatora wymusza szybkie zwiększanie obrotów wentylatorów przy najmniejszym wzroście temperatury procesora. Jeśli zjawisko nasiliło się z czasem, powodem jest wyschnięcie fabrycznej pasty termoprzewodzącej i nagromadzenie kurzu w żeberkach radiatora. Profesjonalna konserwacja układu chłodzenia przywraca prawidłowy przepływ powietrza i obniża temperaturę pracy.
