Lenovo Yoga 920-13IKB-80Y70035GE — diagnostyka i typowe punkty awaryjności

Specyfika konstrukcyjna modelu Lenovo Yoga 920-13IKB-80Y70035GE i kontekst usterek

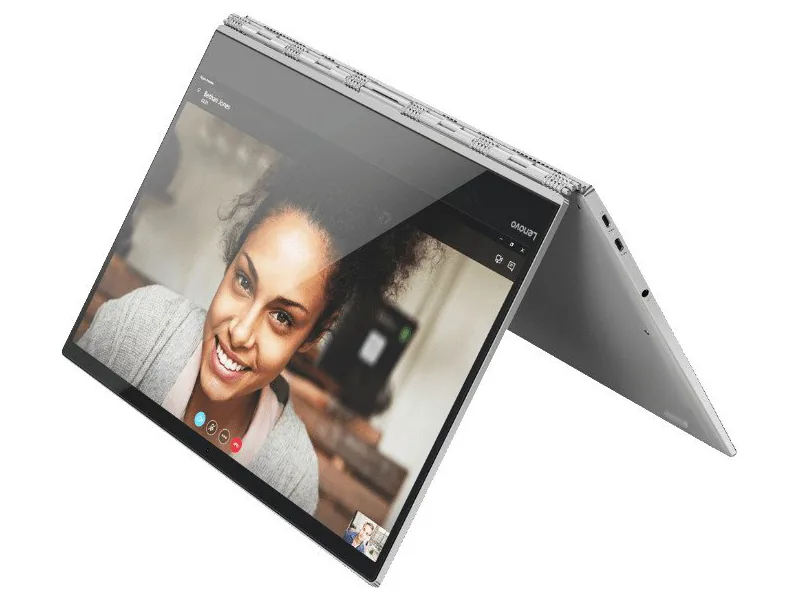

Konstrukcja konwertowalna Lenovo Yoga 920-13IKB o oznaczeniu kodowym 80Y70035GE to zaawansowany ultrabook formatu 2w1, wyposażony w charakterystyczny zawias bransoletowy (watchband hinge) pozwalający na obrót ekranu o 360 stopni. Smukła aluminiowa obudowa unibody (wykonana z jednego bloku metalu) wymusza bardzo gęste upakowanie podzespołów na płycie głównej. W tym modelu zintegrowano procesor oraz pamięć operacyjną bezpośrednio na laminacie, a do zasilania oraz przesyłania obrazu i danych wykorzystano porty USB typu C z obsługą protokołu Thunderbolt (standard szybkiej transmisji danych i zasilania Power Delivery). Choć urządzenie cechuje się wysoką kulturą pracy i mobilnością, specyfika miniaturyzacji oraz ciągła praca mechaniczna zawiasów prowadzą do powstawania charakterystycznych problemów eksploatacyjnych i elektronicznych.

Typowe objawy zgłaszane w tym modelu obejmują brak reakcji na podłączenie ładowarki, sporadyczne lub całkowite zaniki obrazu przy zmianie kąta nachylenia matrycy, brak wykrywania urządzeń peryferyjnych przez złącza Thunderbolt, samoczynne wyłączanie się pod obciążeniem oraz brak reakcji na włącznik zasilania. Precyzyjne zlokalizowanie źródła usterki wymaga zrozumienia powiązań między architekturą zasilania a magistralami komunikacyjnymi w tak zminiaturyzowanej płycie głównej.

Typowe punkty awaryjności w Lenovo Yoga 920-13IKB

Układ zasilania USB-C Power Delivery oraz kontrolery Thunderbolt

Jednym z najbardziej newralgicznych punktów płyty głównej w wariancie 80Y70035GE jest sekcja negocjacji napięcia zasilania. Porty USB-C współpracują ze specjalizowanym kontrolerem PD (Power Delivery – układ odpowiedzialny za komunikację z ładowarką i ustalenie napięcia 20V) oraz kontrolerem magistrali Thunderbolt. Zastosowanie nieodpowiedniego zasilacza, skoki napięcia w sieci energetycznej lub zużycie mechaniczne pinów wewnątrz gniazda mogą doprowadzić do przebicia w tej sekcji. W rezultacie laptop przestaje pobierać prąd, nie ładuje baterii litowo-jonowej lub pozostaje zablokowany na domyślnym napięciu wejściowym 5V, co uniemożliwia uruchomienie przetwornic głównych.

Tor sygnałowy matrycy i unikalny zawias bransoletowy

Charakterystyczny zawias bransoletowy składa się z setek precyzyjnie spasowanych elementów stalowych i aluminiowych. Wewnątrz tej konstrukcji poprowadzona jest wielożyłowa taśma eDP (embedded DisplayPort – cyfrowa magistrala przesyłająca sygnał wideo do matrycy dotykowej) oraz przewody anten bezprzewodowych. Wielokrotne otwieranie, zamykanie i obracanie ekranu do trybu tabletu powoduje ciągłe naprężenia zginające i skręcające. Po pewnym czasie dochodzi do mikropęknięć w miedzianych żyłach taśmy sygnałowej, co objawia się migotaniem podświetlenia, zniekształceniami obrazu, zanikiem funkcji dotykowych digitizera (panelu dotykowego) lub całkowitym zaciemnieniem ekranu.

Zwarcie w gałęzi głównej i uszkodzenia sekcji zasilania procesora

Z powodu ograniczonej przestrzeni, układ przetwornic napięć roboczych (generujących linie 3.3V, 5V, 1.05V oraz napięcia VCORE dla procesora) znajduje się w bezpośrednim sąsiedztwie układu chłodzenia. Kondensatory ceramiczne MLCC (wielowarstwowe kondensatory ceramiczne montowane powierzchniowo) pracujące w głównej linii zasilania 19V/20V podlegają naprężeniom termicznym. Degradacja dielektryka prowadzi do zwarcia do masy (połączenia bieguna dodatniego bezpośrednio z masą układu), co skutkuje całkowitą blokadą płyty głównej przez układ zabezpieczenia wejściowego i brakiem jakichkolwiek oznak życia laptopa.

Układ chłodzenia i degradacja interfejsu termicznego

Ultrabook wykorzystuje system chłodzenia oparty na cienkich rurkach cieplnych (heatpipe – miedzianych rurkach wypełnionych cieczą roboczą odprowadzającą ciepło) oraz dwóch miniaturowych wentylatorach promieniowych. Z uwagi na gęste użebrowanie radiatora, kurz szybko tworzy barierę termiczną. Dodatkowo fabryczna pasta termoprzewodząca z czasem ulega wysuszeniu i traci właściwości przewodzenia ciepła. Prowadzi to do zjawiska thottlingu termicznego (automatycznego obniżania taktowania procesora w celu ochrony przed przegrzaniem), głośnej pracy wentylatorów na maksymalnych obrotach, a w skrajnych przypadkach do wyłączania się urządzenia pod wpływem zadziałania zabezpieczeń termicznych.

Pamięć operacyjna wlutowana w płytę główną

W modelu Yoga 920 kości pamięci RAM typu LPDDR4 są wlutowane bezpośrednio na laminacie płyty głównej (BGA – Ball Grid Array, montaż za pomocą siatki kulek ze spoiwa lutowniczego). Brak tradycyjnych gniazd SO-DIMM oznacza, że uszkodzenie choćby jednego modułu pamięci lub pęknięcie połączenia lutowanego pod kością skutkuje brakiem możliwości uruchomienia laptopa. Objawia się to najczęściej włączeniem diody zasilania i wentylatorów przy jednoczesnym braku obrazu na matrycy i braku procedury testowej POST (Power-On Self-Test – wstępna procedura sprawdzająca podzespoły po włączeniu zasilania).

Metodyka diagnostyczna i proces naprawy w serwisie

Prawidłowe usunięcie usterki w zaawansowanym ultrabooku wymaga wieloetapowego procesu pomiarowego, który pozwala precyzyjnie wskazać wadliwy element bez ryzyka uszkodzenia sąsiadujących obwodów.

Weryfikacja elektroniczna na poziomie komponentów

Gdy urządzenie nie włącza się lub nie reaguje na ładowanie, proces naprawy rozpoczyna się od demontażu dolnej pokrywy z zachowaniem procedur ochrony przed wyładowaniami elektrostatycznymi ESD (Electrostatic Discharge). Następnie wykonywane są pomiary na płycie głównej:

• Pomiary rezystancji względem masy na cewkach głównych przetwornic impulsowych w celu wykrycia ewentualnych zwarć.
• Analiza poboru prądu za pomocą zasilacza laboratoryjnego z regulacją napięcia i ograniczeniem prądowym.
• Diagnostyka termowizyjna z użyciem kamery termowizyjnej, która pozwala natychmiast zlokalizować nadmiernie nagrzewające się komponenty (np. przebity kondensator, uszkodzony tranzystor MOSFET lub przegrzewający się sterownik przetwornicy PWM).
• Oscyloskopowa weryfikacja przebiegów sygnałów komunikacyjnych na liniach CC (Configuration Channel w złączu USB-C) oraz sygnałów zegarowych generatora kwarcowego.

Wymiana komponentów w technologii SMD i BGA

Po zlokalizowaniu uszkodzonego elementu przeprowadzana jest naprawa na poziomie mikroelektroniki:

• Wymiana uszkodzonych gniazd USB-C przy użyciu stacji lutowniczej na gorące powietrze (hot air) oraz precyzyjnych grotów mikrofalowych, co zapewnia idealne przylutowanie drobnych padów sygnałowych bez przegrzania wielowarstwowego laminatu.
• Wymiana układów scalonych kontrolerów zasilania, przetwornic czy układów KBC (Keyboard Controller / Embedded Controller – układ scalony zarządzający klawiaturą, włącznikiem i podstawowymi sekwencjami zasilania).
• Wymiana lub reballing układów pamięci BGA (proces odnowienia połączeń lutowanych poprzez nałożenie nowych kulek ze spoiwa bezołowiowego) z wykorzystaniem dedykowanych profili grzewczych na stacji lutowniczej BGA.

Obsługa toru wizyjnego i regeneracja zawiasów

W przypadku problemów z wyświetlaniem obrazu sprawdzana jest ciągłość taśmy eDP pod mikroskopem inspekcyjnym. W modelu Yoga 920 wymiana wiązki wymaga ostrożnego rozłożenia modułu zawiasu bransoletowego, co jest operacją precyzyjną, wymagającą zachowania odpowiedniej geometrii prowadnic. Zapewnia to prawidłowy montaż nowej taśmy bez ryzyka jej natychmiastowego przytrzaśnięcia podczas obrotu pokrywy.

Kompleksowa konserwacja układu odprowadzania ciepła

W ramach napraw termicznych usuwane są zanieczyszczenia z łopatek wentylatorów i wnętrza radiatora. Stara pasta termoprzewodząca jest usuwana przy użyciu alkoholu izopropylowego (IPA), a w jej miejsce nakładana jest nowa pasta o wysokim współczynniku przewodzenia ciepła oraz precyzyjnie dobrane termopady (elastyczne podkładki przewodzące ciepło z sekcji zasilania na radiator).

Dlaczego samodzielne próby naprawy niosą wysokie ryzyko

Laptopy z serii Yoga charakteryzują się bardzo zwartą konstrukcją, która nie wybacza błędów montażowych. Samodzielna ingerencja wewnątrz urządzenia często prowadzi do pogłębienia usterki z kilku istotnych powodów:

• Ryzyko zwarcia przy odpinaniu baterii: W modelu Yoga 920 złącze baterii umieszczone jest blisko elementów dyskretnych. Użycie metalowych narzędzi do podważenia wtyku może wywołać natychmiastowe zwarcie i uszkodzenie kontrolera ładowania lub procesora.
• Złożoność zawiasu bransoletowego: Niefachowy demontaż elementów zawiasu watchband może doprowadzić do wygięcia stalowych łączników, uszkodzenia prowadnic kabli, a w konsekwencji pęknięcia szklanej tafli digitizera lub matrycy IPS (In-Plane Switching – technologia panelu ekranu o szerokich kątach widzenia).
• Wrażliwość wielowarstwowego laminatu: Płyta główna ultrabooka składa się z kilkunastu warstw ścieżek sygnałowych i masowych. Próby lutowania gniazd USB-C lub tranzystorów zwykłą lutownicą transformatorową lub nieodpowiednią kolbą bez kontroli temperatury nieuchronnie prowadzą do zerwania pól lutowniczych i nieodwracalnego rozwarstwienia laminatu.
• Ładunki elektrostatyczne: Brak profesjonalnego zabezpieczenia antystatycznego (opaski ESD, maty uziemiającej) podczas dotykania otwartej płyty może uszkodzić wrażliwe linie danych w zintegrowanym procesorze.
