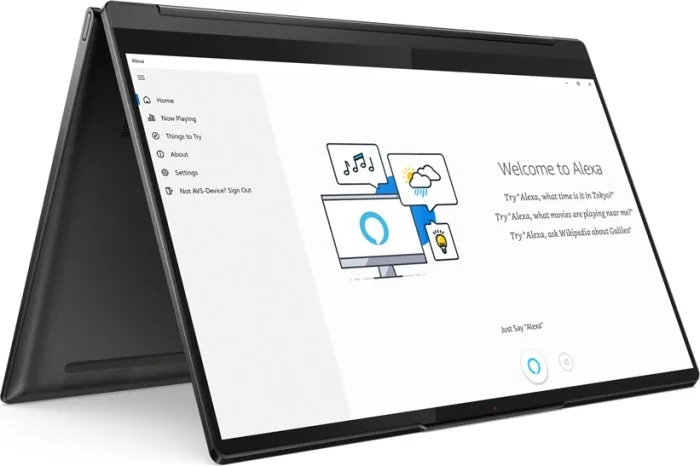

Lenovo Yoga 9i 14 — dostępność części zamiennych

Specyfika konstrukcyjna Lenovo Yoga 9i 14 a rynek podzespołów zamiennych

Seria urządzeń konwertowalnych Lenovo Yoga należy do najbardziej zaawansowanych technologicznie konstrukcji konsumenckich i biznesowych. Model Lenovo Yoga 9i w wariancie czternastocalowym reprezentuje segment premium, co bezpośrednio przekłada się na gęstość upakowania komponentów oraz wysoki stopień integracji elementów na płycie głównej (laminacie PCB stanowiącym główny obwód drukowany komputera). Z punktu widzenia serwisu i użytkownika kluczowym zagadnieniem staje się dostępność oraz możliwość wymiany poszczególnych modułów w przypadku wystąpienia usterki mechanicznej, zwarcia w sekcji zasilania czy naturalnego zużycia eksploatacyjnego akumulatora.

W urządzeniach typu 2w1 (laptop z funkcją obrotu ekranu o 360 stopni i obsługą dotykową) podzespoły podlegają specyficznym naprężeniom. Dotyczy to przede wszystkim zawiasów obrotowych, taśm sygnałowych eDP (Embedded DisplayPort – cyfrowego interfejsu przesyłającego sygnał wideo do matrycy), a także elementów obudowy wykonanych ze stopów aluminium. Precyzyjne spasowanie części oraz zastosowanie unikalnych rozwiązań, takich jak zintegrowane listwy dźwiękowe (Sound Bar) w osi obrotu ekranu, sprawia, że dobór właściwych komponentów wymaga weryfikacji numerów katalogowych FRU (Field Replaceable Unit – unikalnego oznaczenia części zamiennej stosowanego w ekosystemie Lenovo).

Doświadczenie serwisu obejmujące ponad 20 lat praktyki i ponad 10 000 naprawionych urządzeń pozwala na precyzyjną ocenę, które elementy Lenovo Yoga 9i 14 są łatwo dostępne w obrocie dystrybucyjnym, a które wymagają zaawansowanej naprawy na poziomie mikrolutowania komponentów SMD (Surface Mount Device – elementów montowanych powierzchniowo na obwodzie drukowanym). W niezależnym serwisie stosowane są wyłącznie nowe części zamienne, co eliminuje ryzyko związane z ukrytymi wadami podzespołów pochodzących z demontażu.

Dostępność i charakterystyka poszczególnych modułów w Lenovo Yoga 9i 14

Stopień trudności pozyskania oraz wymiany części w modelu Yoga 9i 14 różni się w zależności od sekcji urządzenia. Analiza opiera się na podziale na kluczowe podzespoły mechaniczne, elektroniczne oraz optoelektroniczne.

1. Zespół matrycy dotykowej i zawiasy obrotowe

W modelach Yoga 9i 14 stosowane są ekrany o wysokiej rozdzielczości wykonane w technologii OLED lub IPS, zespolone z digitizerem (panelem dotykowym reagującym na dotyk palca i piórka stylus) za pomocą przezroczystego kleju optycznego OCA (Optically Clear Adhesive). Z punktu widzenia dostępności fabrycznych części zamiennych, moduł ten najczęściej występuje jako kompletne skrzydło matrycy wraz z pokrywą górną i taśmami sygnałowymi. Wymiana samej szyby dotykowej bez uszkodzenia delikatnego panelu organicznego jest technologicznie ryzykowna, dlatego standardem serwisowym jest montaż kompletnego, fabrycznie nowego modułu wyświetlacza. Dostępność tych ekranów w kanałach dystrybucyjnych jest stabilna, choć wymaga precyzyjnego dopasowania rewizji sprzętowej do konkretnego wariantu procesora i generacji urządzenia.

2. Bateria i układ zarządzania zasilaniem

Akumulatory litowo-polimerowe stosowane w Yoga 9i charakteryzują się spłaszczonym profilem, dostosowanym do smukłej obudowy typu unibody (frezowanej z jednego bloku metalu). Dostępność nowych, certyfikowanych ogniw jest wysoka. Wymiana baterii jest procedurą standardową, gdy ogniwa ulegną degradacji chemicznej lub napuchnięciu. Równolegle weryfikacji podlega układ BMS (Battery Management System – elektroniczny moduł monitorujący napięcia poszczególnych cel i temperaturę pracy), zintegrowany bezpośrednio z pakietem bateryjnym.

3. Klawiatura, touchpad i elementy obudowy dolnej

Klawiatura w smukłych konstrukcjach Yoga jest zgrzewana zintegrowanym systemem nitów z tworzywa sztucznego do górnej części obudowy, czyli palmrestu (pulpitu roboczego z miejscem na nadgarstki). Występuje w wariantach z podświetleniem LED oraz różnymi układami klawiszy. W przypadku zalania cieczą lub mechanicznego uszkodzenia pojedynczych przełączników nożycowych, najbezpieczniejszym rozwiązaniem zapewniającym fabryczną sztywność jest wymiana całego palmrestu zintegrowanego z klawiaturą. Szklane gładziki haptyczne (touchpady generujące wibrację symulującą kliknięcie) stanowią osobny moduł i są bez problemu dostępne jako nowe komponenty wymienne.

4. Układ chłodzenia i wentylatory

Wydajne jednostki obliczeniowe w cienkiej obudowie wymagają efektywnego odprowadzania ciepła. Zespół chłodzenia składa się z miedzianych rurek cieplnych (heatpipe – przewodów odprowadzających ciepło na zasadzie przemiany fazowej cieczy) oraz miniaturowych wentylatorów z ultracienkimi łopatkami. Wentylatory ulegają zużyciu na skutek zatarcia łożysk ślizgowych lub nagromadzenia zanieczyszczeń stałych. Nowe moduły wentylatorów oraz kompletne radiatory są powszechnie dostępne, co umożliwia sprawną regenerację układu odprowadzania ciepła.

5. Płyta główna i wlutowane komponenty (RAM, CPU, kontrolery USB-C)

W Lenovo Yoga 9i 14 pamięć operacyjna RAM (typu LPDDR – Low Power Double Data Rate) oraz procesor są na stałe wlutowane w strukturę płyty głównej w technologii BGA (Ball Grid Array – układ połączeń kulkowych pod obudową scaloną). Wymiana całej płyty głównej bywa ekonomicznie nieuzasadniona, jednak dostępność pojedynczych układów scalonych – takich jak kontrolery zasilania USB-C / Thunderbolt (układy PD – Power Delivery), przetwornice napięć, układy KBC (Embedded Controller sterujący pracą klawiatury i włącznika) oraz kości pamięci flash UEFI/BIOS – jest bardzo dobra. Umożliwia to zaawansowaną naprawę płyty głównej bez konieczności zakupu całego podzespołu.

Procedura diagnostyczna i proces doboru komponentów

Prawidłowa identyfikacja uszkodzenia oraz dobór części zamiennych opiera się na rygorystycznym procesie weryfikacji technicznej. Błędne dopasowanie modułu w urządzeniach o tak zwartej konstrukcji może skutkować uszkodzeniem linii zasilających lub niestabilną pracą magistrali danych.

Proces serwisowy przebiega według ściśle określonych etapów:

• Weryfikacja numeru seryjnego i bazy części: Na podstawie numeru seryjnego odczytywana jest pierwotna konfiguracja fabryczna oraz lista kompatybilnych numerów FRU dla danego egzemplarza. Pozwala to uniknąć niezgodności w układach pinów matrycy czy rewizjach kontrolerów zasilania.
• Pomiary elektryczne na płycie głównej: Przed podjęciem decyzji o zamówieniu części przeprowadzana jest diagnostyka z użyciem mikroskopu stereoskopowego, multimetru cyfrowego oraz kamery termowizyjnej. Pozwala to zlokalizować ewentualne zwarcia w liniach głównych (np. linii 19V/20V zasilania głównego lub liniach niskonapięciowych 3.3V/5V) i ustalić, czy awarii uległ zewnętrzny moduł, czy sekcja zasilania na laminacie.
• Testy integralności sygnałów: W przypadku problemów z wyświetlaniem obrazu lub pracą interfejsów dotykowych sprawdzane są linie komunikacyjne I2C oraz linie różnicowe eDP, co eliminuje ryzyko pomyłki między uszkodzeniem samej matrycy a przerwaniem taśmy sygnałowej w zawiasie.
• Montaż nowych podzespołów: Wszystkie instalowane części są fabrycznie nowe. Montaż odbywa się z zachowaniem procedur ochrony przed wyładowaniami elektrostatycznymi ESD (Electrostatic Discharge – wyładowaniami ładunków elektrostatycznych mogącymi uszkodzić wrażliwe półprzewodniki).
• Testy obciążeniowe i kalibracja: Po wymianie komponentów przeprowadzana jest kalibracja ekranu dotykowego, testy obciążeniowe w dedykowanym oprogramowaniu diagnostycznym oraz weryfikacja poprawności ładowania ogniw i temperatur pod pełnym obciążeniem procesora.

Większość usterek usuwamy podczas pierwszej wizyty, jeśli usterka ma charakter standardowy i nie wymaga specjalistycznego sprowadzania rzadkich wariantów kolorystycznych obudowy. Standardowy czas realizacji naprawy z reguły nie przekracza 3 dni roboczych, natomiast podstawowe czynności konserwacyjne, czyszczenie układu chłodzenia czy przyspieszanie działania systemu realizowane są w czasie do 24 godzin. Na wykonane prace oraz zainstalowane nowe podzespoły udzielana jest gwarancja do 12 miesięcy.

Czynniki ryzyka przy nieprofesjonalnych próbach ingerencji w konstrukcję Yoga 9i

Samodzielny demontaż i wymiana części w ultracienkich laptopach konwertowalnych wiąże się z szeregiem zagrożeń, które mogą doprowadzić do nieodwracalnych uszkodzeń mechanicznych i elektronicznych:

• Ryzyko zwarcia przy odpinaniu baterii: W nowoczesnych płytach głównych gniazda baterii posiadają metalowe blokady lub bardzo gęsty raster pinów. Użycie nieodpowiednich, przewodzących narzędzi prowadzi do natychmiastowego zwarcia linii zasilania z liniami danych SMBus (magistrali komunikacyjnej baterii), co trwale uszkadza układ KBC lub most hybrydowy procesora.
• Naprężenia i pęknięcia matrycy OLED/IPS: Skrzydło ekranu w Yoga 9i jest niezwykle cienkie. Próba podważenia ramki lub rozklejenia modułu bez specjalistycznych podgrzewaczy i przyssawek próżniowych kończy się pęknięciem struktury szkła lub uszkodzeniem ścieżek sensorycznych panelu dotykowego.
• Uszkodzenie gniazd FPC (Flexible Printed Circuit): Złącza taśm elastycznych na płycie głównej są miniaturowe i kruche. Wyłamanie klapki dociskowej złącza uniemożliwia prawidłowy styk sygnałowy i wymaga precyzyjnego lutowania nowego gniazda pod mikroskopem.
• Niewłaściwe materiały termoprzewodzące: Zastosowanie zwykłej pasty silikonowej zamiast past o wysokiej przewodności cieplnej lub specjalistycznych termopadów fazowych (materiałów zmieniających stan skupienia pod wpływem temperatury) powoduje natychmiastowy throttling termiczny (automatyczne obniżanie taktowania zegara procesora w celu ochrony przed przegrzaniem) i spadek wydajności.

Organizacja obsługi serwisowej w modelu dojazdowym

Dla wygody użytkowników obsługa realizowana jest w formule pełnego serwisu dojazdowego. Serwisant dociera na miejsce pod wskazany adres, zapewniając dojazd do 1 godziny na terenie Warszawy i okolic w promieniu 40 km, pracując w trybie dyspozycyjności 24/7. W przypadku prostszych prac technicznych naprawa wykonywana jest bezpośrednio na miejscu.

Jeżeli diagnoza wykaże konieczność przeprowadzenia zaawansowanych prac lutowniczych BGA, precyzyjnej wymiany matrycy dotykowej w warunkach bezpyłowych lub specjalistycznych pomiarów oscyloskopowych, sprzęt jest zabezpieczany i odbierany przez kierowcę w trybie door-to-door (transport bezpośrednio od klienta i z powrotem). W wariancie transportu door-to-door wstępna diagnoza urządzenia jest bezpłatna, a zasada braku opłat w przypadku braku możliwości usunięcia usterki obowiązuje wyłącznie w tym trybie. Na cały czas trwania naprawy zapewniany jest bezpłatny laptop zastępczy, wydawany bez konieczności wpłacania kaucji i bez limitu czasowego. Do każdego zlecenia wystawiana jest faktura bez VAT.

Najczęściej zadawane pytania (FAQ)

Czy w modelu Lenovo Yoga 9i 14 można rozbudować pamięć RAM po zakupie?
W modelu Lenovo Yoga 9i 14 kości pamięci RAM typu LPDDR są wlutowane bezpośrednio w laminat płyty głównej w układzie BGA. Nie ma fizycznych slotów SO-DIMM (gniazd modułów pamięci), co oznacza brak możliwości tradycyjnej rozbudowy poprzez wpięcie dodatkowej kości. Ewentualna zmiana konfiguracji wymagałaby zaawansowanej wymiany wlutowanych układów scalonych i modyfikacji wsadu BIOS/UEFI, dlatego zaleca się dobór odpowiedniej pojemności pamięci na etapie konfiguracji sprzętu.

Co zrobić w przypadku uszkodzenia jednego z portów USB-C / Thunderbolt?
Gniazda USB-C w tym modelu odpowiadają zarówno za przesyłanie obrazu, transfer danych, jak i zasilanie całego urządzenia protokołem Power Delivery. Uszkodzenie mechaniczne gniazda lub przepięcie na linii zasilania nie wymaga wymiany całej płyty głównej. Serwis realizuje wymianę samego gniazda USB-C oraz powiązanych z nim układów zabezpieczających i kontrolerów zasilania poprzez precyzyjny montaż SMD.

Jakie są objawy zużycia taśmy matrycy w obrotowym zawiasie Yoga 9i?
Głównymi symptomami przerwania ścieżek w taśmie sygnałowej eDP są: migotanie obrazu podczas zmiany kąta nachylenia ekranu, zanikanie podświetlenia, brak reakcji na dotyk w określonych pozycjach obrotu lub całkowity brak obrazu przy zachowaniu pracy diod zasilania. Nowe taśmy sygnałowe są dostępne i ich wymiana przywraca pełną funkcjonalność modułu wyświetlacza.

Czy wymiana zbitej szyby dotykowej wymaga montażu całej klapy matrycy?
Z uwagi na fabryczne zespolenie matrycy OLED/IPS z warstwą dotykową za pomocą kleju optycznego, standardową i najbezpieczniejszą procedurą serwisową jest montaż kompletnego modułu ekranu. Zapewnia to idealne spasowanie elementów, brak zanieczyszczeń pyłowych pod szybą oraz zachowanie fabrycznych parametrów czułości na dotyk i rysik.
