Lenovo Yoga C640-13IML-81UE000TUK — diagnostyka i typowe punkty awaryjności

Charakterystyka konstrukcyjna Lenovo Yoga C640-13IML (81UE000TUK) i objawy usterek

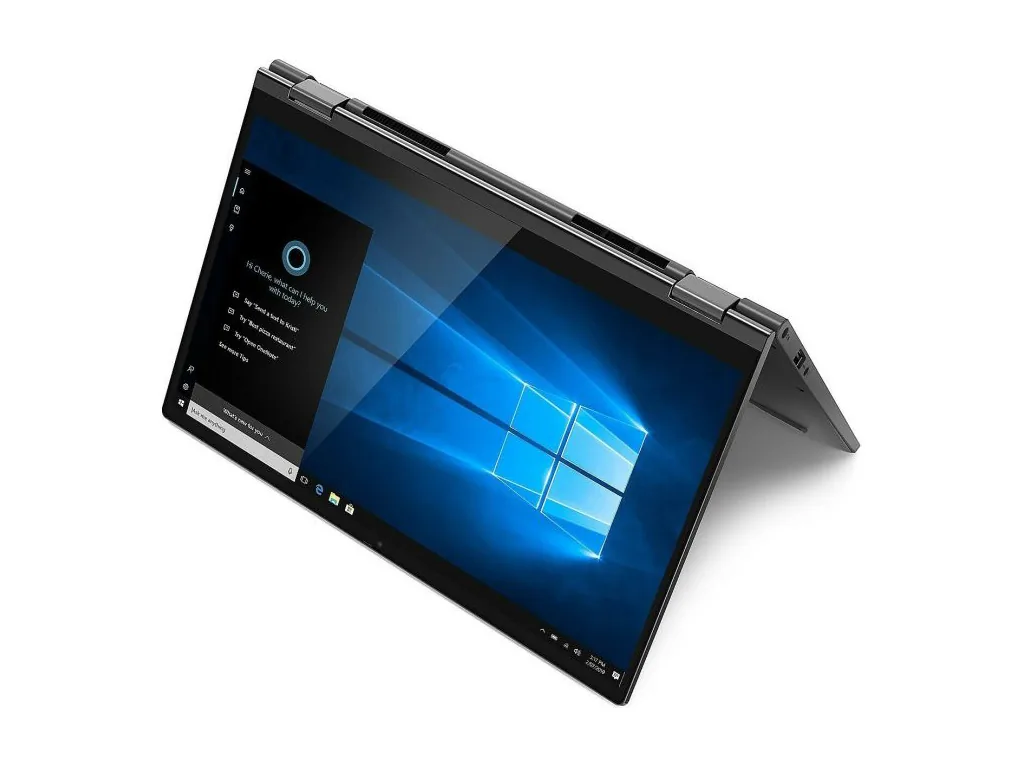

Model Lenovo Yoga C640-13IML o kodzie producenta 81UE000TUK to kompaktowe urządzenie hybrydowe typu 2w1, wyposażone w zawiasy o pełnym kącie obrotu oraz niskonapięciową architekturę procesora. Ze względu na zintegrowaną, zminiaturyzowaną konstrukcję płyty głównej oraz specyfikę pracy w kilku trybach (laptop, tablet, namiot), komputer ten wykazuje charakterystyczne zachowania awaryjne. Użytkownicy najczęściej zgłaszają brak reakcji na przycisk zasilania, brak ładowania baterii przez złącze USB-C, wyłączanie się pod obciążeniem, migotanie obrazu lub całkowity zanik podświetlenia matrycy dotykowej podczas zmiany kąta nachylenia ekranu.

W urządzeniach o tak gęstym upakowaniu podzespołów powszechne są również objawy związane z przegrzewaniem: głośna praca wentylatora na wysokich obrotach, dławienie termiczne (thermal throttling, czyli automatyczne obniżanie taktowania procesora w celu uniknięcia uszkodzenia termicznego) oraz nagłe restarty. W przypadku uszkodzeń mechanicznych lub zmęczeniowych materiału dochodzi do rozwarstwienia obudowy w okolicach mocowania zawiasów, co bezpośrednio zagraża integralności taśmy sygnałowej eDP (Embedded DisplayPort, interfejsu przesyłającego obraz z płyty głównej do matrycy LCD) oraz digitizera (warstwy dotykowej ekranu).

Główne źródła problemów technicznych w modelu Yoga C640-13IML

Diagnostyka tego wariantu wymaga szczegółowej analizy poszczególnych sekcji elektronicznych i mechanicznych. Doświadczenie w obsłudze urządzeń serii Yoga pozwala wyodrębnić kilka powtarzalnych źródeł awarii:

• Sekcja zasilania i kontroler USB-C Power Delivery: Za zarządzanie energią odpowiada wyspecjalizowany układ scalony (Power Delivery Controller). Skoki napięcia w sieci, stosowanie nieoryginalnych zasilaczy lub zużycie eksploatacyjne gniazda USB-C prowadzą do zwarć w linii głównej (VBAT) lub uszkodzenia kluczy wejściowych (tranzystorów MOSFET odpowiedzialnych za przełączanie źródła zasilania). W efekcie urządzenie nie ładuje akumulatora lub nie uruchamia przetwornic pomocniczych.
• Wbudowana pamięć RAM (LPDDR4x): W modelu tym pamięć operacyjna jest na stałe wlutowana w płytę główną (BGA, Ball Grid Array – montaż powierzchniowy za pomocą siatki kulek lutowniczych). Uszkodzenie pojedynczej kości pamięci lub degradacja połączeń pod wpływem naprężeń termicznych objawia się brakiem procedury POST (Power-On Self-Test, testu sprawności podzespołów wykonywanego przy starcie), cyklicznym restartem lub kodami błędów sygnalizowanymi diodą LED.
• Układ chłodzenia i degradacja materiałów termoprzewodzących: Zastosowanie pojedynczego ciepłowodu (heatpipe, miedzianej rurki wypełnionej cieczą odprowadzającej ciepło) oraz niewielkiego radiatora sprawia, że zaschnięcie fabrycznej pasty termoprzewodzącej drastycznie obniża sprawność rozpraszania ciepła. Długotrwała praca w wysokich temperaturach prowadzi do utraty elastyczności połączeń lutowniczych pod mostkiem hybrydowym procesora.
• Mechanizm obrotowy matrycy i wiązka sygnałowa: Konstrukcja 360 stopni generuje ciągłe naprężenia na wiązce przewodów przechodzących przez zawias. Mikropęknięcia żył sygnałowych prowadzą do zakłóceń obrazu, braku detekcji piórka cyfrowego lub zwarć w linii zasilania podświetlenia LED matrycy.
• Układ kontrolera wbudowanego (Embedded Controller - EC): Układ ten zarządza klawiaturą, pracą wentylatora, czujnikami orientacji ekranu (akcelerometrem i żyroskopem) oraz sekwencją startową. Uszkodzenie wsadu pamięci EC lub samego układu powoduje brak reakcji na przycisk Power bądź nieprawidłowe przechodzenie w stan uśpienia.

Procedura diagnostyczna i proces naprawy w naszym serwisie

Naprawa tak precyzyjnego sprzętu opiera się na diagnostyce pomiarowej, a nie na przypadkowej wymianie całych modułów. Każde urządzenie przechodzi przez ścisły ciąg weryfikacyjny:

W pierwszej kolejności wykonujemy inspekcję optyczną pod mikroskopem stereoskopowym, poszukując mikropęknięć laminatu, śladów korozji elektrochemicznej (w przypadku wcześniejszego zalania) oraz przegrzanych komponentów biernych. Następnie przechodzimy do pomiarów rezystancji względem masy na wszystkich cewkach przetwornic napięć (linii 3.3V, 5V, 1.05V, zasilania procesora VCORE oraz pamięci RAM). Pozwala to zlokalizować ewentualne zwarcia niskorezystancyjne bez ryzyka dalszego uszkodzenia struktury krzemowej układów scalonych.

W przypadku problemów z zasilaniem wykorzystujemy kamerę termowizyjną oraz próbę zwarciową (metodę podania bezpiecznego, niskiego napięcia z zasilacza laboratoryjnego o kontrolowanym prądzie w celu wykrycia grzejącego się elementu). Wymieniamy uszkodzone sterowniki przetwornic (PWM), diody zabezpieczające TVS oraz tranzystory polowe na fabrycznie nowe podzespoły. W przypadku awarii pamięci RAM lub układów BGA przeprowadzamy profesjonalne lutowanie w profilu temperaturowym dobranym do stopów bezołowiowych.

Kompleksowy serwis układu chłodzenia obejmuje demontaż radiatora, chemiczne usunięcie utlenionej pasty termoprzewodzącej, weryfikację szczelności ciepłowodu oraz aplikację past o wysokiej przewodności cieplnej lub materiałów zmiennofazowych (phase change materials). Czyszczenie i konserwację termiczną realizujemy z reguły w czasie do 24 godzin.

Po zakończeniu prac na płycie głównej laptop trafia na stanowisko testowe. Przeprowadzamy wielogodzinne testy stabilności pod obciążeniem (stress testy CPU, pamięci i sekcji zasilania), weryfikację poprawności działania czujników obrotu w trybie tabletu, kalibrację panelu dotykowego oraz cykle ładowania i rozładowania akumulatora. Wszelkie naprawy z reguły nie przekraczają 3 dni roboczych, a na wykonane usługi oraz nowe części udzielamy gwarancji do 12 miesięcy.

Błędy przy próbach samodzielnej ingerencji w laptopy serii Yoga

Kompaktowe urządzenia hybrydowe są szczególnie podatne na uszkodzenia wtórne wynikające z niefachowej ingerencji. Do najczęstszych problemów, z którymi trafiają do nas urządzenia po nieudanych próbach naprawy domowej, należą:

• Brak odłączenia baterii przed demontażem podzespołów: Płyta główna w tym modelu znajduje się pod stałym napięciem ze zintegrowanego akumulatora. Odpinanie lub wpinanie taśmy matrycy eDP przy podłączonej baterii prowadzi do natychmiastowego zwarcia linii zasilania podświetlenia (często ponad 19V) z niskonapięciowymi liniami danych procesora (1.8V/3.3V), co skutkuje nieodwracalnym spaleniem mostka hybrydowego CPU.
• Stosowanie niewłaściwych narzędzi do otwierania obudowy: Używanie metalowych wkrętaków lub nożyków do podważania dolnej pokrywy powoduje wyłamanie delikatnych plastikowych zatrzasków, uszkodzenie anten Wi-Fi prowadzonych wzdłuż krawędzi oraz zarysowanie ścieżek na laminacie.
• Zastosowanie past przewodzących prąd lub nieodpowiednich termopadów: Użycie ciekłego metalu w laptopie, który często zmienia pozycję roboczą (praca w pionie, tryb tabletu), grozi jego wyciekiem poza obrys rdzenia krzemowego i zwarciem komponentów SMD (komponentów montowanych powierzchniowo). Z kolei zbyt grube termopady powodują brak właściwego docisku radiatora do rdzenia procesora.
• Niewłaściwy montaż zawiasów i śrub: Pomylenie długości śrub montażowych grozi przewierceniem obudowy na wylot lub uszkodzeniem wewnętrznych warstw wielowarstwowej płyty głównej (multilayera).

Organizacja naprawy i obsługa serwisowa

Nasz serwis funkcjonuje w oparciu o ponad 20 lat doświadczenia w zaawansowanej elektronice komputerowej, mając na koncie naprawy ponad 10 000 urządzeń. Specjalizujemy się w obsłudze sprzętu marki Lenovo, korzystając wyłącznie z nowych, oryginalnych komponentów.

Realizujemy naprawy w modelu bezpośrednim z dojazdem do klienta w czasie do 1 godziny na terenie Warszawy oraz w promieniu 40 km, pracując w trybie całodobowym 24/7. Większość typowych usterek sprzętowych oraz problemów z konfiguracją usuwamy podczas pierwszej wizyty serwisanta na miejscu. W przypadku skomplikowanych napraw elektronicznych wymagających specjalistycznej aparatury pomiarowej, mikroskopów i stacji lutowniczych BGA, oferujemy wygodny transport door-to-door przez naszego kierowcę. W tym wariancie pełna diagnostyka weryfikacyjna jest bezpłatna, a na czas trwania naprawy zapewniamy bezpłatny laptop zastępczy bez kaucji i limitów czasowych.

Najczęściej zadawane pytania (FAQ)

Czy w modelu Lenovo Yoga C640-13IML można rozbudować pamięć RAM?
Nie, w tym konkretnym modelu pamięć RAM jest w całości zintegrowana (wlutowana w technologii BGA) na płycie głównej i urządzenie nie posiada dodatkowych gniazd SO-DIMM (slotów na moduły pamięci). W przypadku awarii pamięci wykonujemy naprawę na poziomie komponentowym poprzez wymianę uszkodzonych kości BGA.

Laptop nie reaguje na podłączenie ładowarki USB-C. Co może być przyczyną?
Najczęstszą przyczyną jest uszkodzenie kontrolera Power Delivery, zwarcie w linii głównej zasilania lub mechaniczne wyrobienie pinów wewnątrz gniazda USB-C. Diagnoza laboratoryjna pozwala dokładnie określić, czy wystarczy wymiana samego złącza, czy konieczna jest naprawa układu sterującego ładowaniem.

Ekran migocze lub gaśnie tylko przy określonym odchyleniu matrycy. Czy trzeba wymieniać cały ekran?
Z reguły nie ma konieczności wymiany kompletnego modułu matrycy z dotykiem. Taki objaw wskazuje na mechaniczne uszkodzenie lub przetarcie taśmy sygnałowej eDP przechodzącej przez zawias. Wymiana samej wiązki sygnałowej na nową przywraca pełną sprawność wyświetlacza.

Jak często należy wykonywać konserwację układu chłodzenia w tym modelu?
Z uwagi na zwartą konstrukcję i niewielkie przekroje kanałów wentylacyjnych zaleca się czyszczenie radiatora oraz wymianę pasty termoprzewodzącej co 12–18 miesięcy, a w warunkach intensywnej eksploatacji co roku, co zapobiega degradacji termicznej procesora.
