Lenovo Yoga C930-13IKB — dostępność części zamiennych

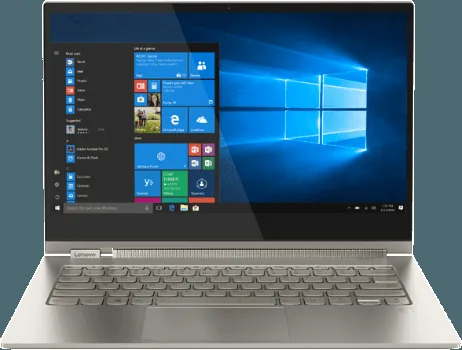

Lenovo Yoga C930-13IKB to flagowy laptop konwertowalny (urządzenie 2w1 z ekranem obracanym o 360 stopni), który wyróżnia się unikalną konstrukcją zawiasu ze zintegrowanym soundbarem (obrotowa listwa głośnikowa zoptymalizowana pod kątem emisji dźwięku w każdym trybie pracy) oraz wbudowanym w obudowę aktywnym piórkiem cyfrowym (Lenovo Integrated Pen). Ze względu na miniaturyzację, smukłą aluminiową obudowę typu unibody (jednolity blok aluminium obrabiany numerycznie) oraz nietypowe rozwiązania inżynieryjne, kwestia pozyskiwania i wymiany podzespołów w tym modelu wymaga precyzyjnej wiedzy serwisowej. W miarę upływu lat od premiery konstrukcji, dostępność poszczególnych modułów na rynku ulega zmianom, co wpływa na metodykę przeprowadzania napraw.

Konstrukcja Lenovo Yoga C930-13IKB a specyfika komponentów wymiennych

W ultrabookach z segmentu premium inżynierowie dążą do redukcji grubości i masy urządzenia, co bezpośrednio przekłada się na architekturę płyty głównej oraz stopień zintegrowania poszczególnych podzespołów. W modelu Yoga C930-13IKB część elementów stanowi integralną całość z płytą główną (mainboard), podczas gdy inne są autonomicznymi modułami połączonymi taśmami sygnałowymi FPC (Flexible Printed Circuit — elastyczny obwód drukowany).

Do podzespołów trwale zintegrowanych należą procesor centralny (CPU montowany w technologii BGA — Ball Grid Array, czyli układ przylutowany bezpośrednio do laminatu za pomocą siatki kulek cynowych) oraz pamięć operacyjna RAM (układy LPDDR4 wlutowane na stałe bez tradycyjnych gniazd SO-DIMM). W przypadku uszkodzenia tych obwodów naprawa nie polega na prostej wymianie kości pamięci, lecz wymaga zaawansowanej interwencji w strukturę płyty głównej lub wymiany całego modułu logicznego. Z kolei nośnik danych SSD oparty jest na standardowym złączu M.2 NVMe PCIe (magistrala szybkiej transmisji danych dla dysków półprzewodnikowych), co pozwala na jego bezproblemową wymianę oraz rozbudowę pojemności przy użyciu ogólnodostępnych, fabrycznie nowych nośników.

Kluczowym wyzwaniem w modelu Yoga C930-13IKB pozostają elementy mechaniczne, elektroakustyczne oraz optoelektroniczne. Zawias głośnikowy (Rotating Sound Bar) to skomplikowany zespół mechaniczno-akustyczny, przez który przeprowadzane są delikatne wiązki przewodów audio oraz taśma matrycy eDP (embedded DisplayPort — cyfrowy interfejs przesyłu sygnału wideo). Dostępność tego specyficznego zawiasu jako pojedynczej części zamiennej bywa ograniczona, co często wymaga specjalistycznej regeneracji wewnętrznego okablowania lub pozyskiwania kompletnych zespołów zawiasowych bezpośrednio od certyfikowanych dystrybutorów podzespołów elektronicznych.

Klasyfikacja dostępności kluczowych podzespołów zamiennych

Z punktu widzenia zaplecza serwisowego części do Lenovo Yoga C930-13IKB można podzielić na kilka kategorii w zależności od trudności ich pozyskania oraz poziomu skomplikowania procedury montażowej:

• Kompletne moduły wyświetlacza (Display Assembly): Ekran w tym modelu to fabrycznie zespolony pakiet składający się z panelu LCD (matryca IPS o rozdzielczości Full HD lub UHD 4K), warstwy dotykowej (digitizer ze szklaną taflą ochronną) oraz ramki montażowej. Fabrycznie nowe moduły ekranu są stale sprowadzane za pośrednictwem wyspecjalizowanych kanałów dystrybucyjnych, jednak ich wymiana wymaga precyzyjnego demontażu zawiasu audio.
• Akumulatory litowo-jonowe / litowo-polimerowe: Bateria wewnętrzna o dedykowanym kształcie i złączu jest elementem eksploatacyjnym podlegającym naturalnej degradacji chemicznej. Do tego modelu stosujemy wyłącznie fabrycznie nowe pakiety ogniw posiadające certyfikowane układy BMS (Battery Management System — układ elektroniczny monitorujący napięcie, temperaturę i cykle ładowania ogniw), co gwarantuje pełną kompatybilność z kontrolerem zasilania płyty głównej.
• Gniazda i porty zasilania USB-C / Thunderbolt 3: Porty komunikacyjno-zasilające są narażone na wyłamania mechaniczne oraz przepięcia. Dostępność samych złączy lutowanych powierzchniowo (SMD) jest bardzo dobra, co umożliwia ich wymianę na poziomie mikrolutowniczym bez konieczności kosztownej wymiany całej płyty bazowej.
• Układ chłodzenia (radiator i wentylatory): Zespół odprowadzania ciepła składa się z miedzianego bloku z rurkami cieplnymi (heatpipe) oraz miniaturowych wentylatorów promieniowych. Nowe wentylatory są łatwo dostępne, natomiast w przypadku rozszczelnienia rurki cieplnej sprowadzany jest kompletny moduł termiczny.
• Klawiatura i panel roboczy (Palmrest): Klawiatura w Yoga C930 jest montowana od wewnątrz za pomocą zgrzewanych plastikowych nitów. Wymiana samej klawiatury jest technicznie możliwa, lecz najbardziej trwałym i estetycznym rozwiązaniem jest montaż kompletnego, nowego panelu roboczego wraz z fabrycznie osadzoną klawiaturą i czytnikiem linii papilarnych.
• Piórko aktywne i mechanizm dokowania (Garaged Pen): Rysik chowany w obudowie posiada wewnętrzny superkondensator ładowany wewnątrz slotu dokującego. Dostępne są zarówno nowe piórka zamienne, jak i wewnętrzne płytki stykowe odpowiedzialne za proces ładowania akcesorium.

Procedura diagnostyczna i weryfikacja kompatybilności części (FRU)

W urządzeniach marki Lenovo kluczową rolę w identyfikacji właściwych podzespołów odgrywa numeracja FRU (Field Replaceable Unit — unikalny numer identyfikacyjny części zamiennej przeznaczonej do wymiany serwisowej). Model Yoga C930-13IKB występował w wielu konfiguracjach sprzętowych, różniących się typem matrycy, układem anten Wi-Fi, wersją kolorystyczną obudowy (Iron Grey lub Mica) oraz układem klawiatury. Zastosowanie części o niewłaściwym numerze FRU może skutkować brakiem kompatybilności na poziomie oprogramowania układowego BIOS/UEFI lub nieprawidłowym spasowaniem elementów obudowy.

Proces serwisowy rozpoczyna się od szczegółowej weryfikacji urządzenia. Jeśli naprawa realizowana jest w trybie door-to-door, kierowca odbiera sprzęt bezpośrednio z rąk użytkownika, a diagnoza w tym wariancie jest bezpłatna. W przypadku mobilnej wizyty serwisanta na miejscu wykonywana jest bezpośrednia diagnostyka techniczna. Weryfikujemy stan linii zasilających przy użyciu oscyloskopu i mikroskopu stereoskopowego, sprawdzamy rezystancję głównych przetwornic napięcia oraz oceniamy stan fizyczny magistrali sygnałowych w zawiasie soundbara.

W przypadku konieczności sprowadzenia nietypowych komponentów czas realizacji naprawy z reguły nie przekracza 3 dni roboczych. Na czas trwania procedury serwisowej oferujemy bezpłatny laptop zastępczy, który wydawany jest bez konieczności wpłacania kaucji i bez limitu czasowego, co pozwala zachować ciągłość pracy. Do napraw wykorzystujemy wyłącznie fabrycznie nowe podzespoły, co eliminuje ryzyko ukrytych wad materiałowych występujących w elementach z demontażu. Na wszystkie wykonane usługi oraz zamontowane części udzielana jest gwarancja do 12 miesięcy.

Potencjalne komplikacje przy samodzielnej wymianie elementów

Próby samodzielnej wymiany części w ultrabooku Lenovo Yoga C930-13IKB bez odpowiedniego zaplecza warsztatowego wiążą się ze znacznym ryzykiem powikłań technicznych. Do najczęstszych problemów należą:

1. Uszkodzenie taśm wewnątrz obrotowego soundbara: Prowadzenie przewodów matrycy i głośników przez oś obrotu zawiasu 360 stopni wymaga zachowania ściśle określonego promienia gięcia oraz odpowiedniego ułożenia osłon teflonowych. Niewłaściwy demontaż prowadzi do przerwania mikroskopijnych ścieżek sygnałowych, co objawia się zanikiem obrazu, migotaniem ekranu pod określonym kątem lub trzaskami w głośnikach.

2. Pęknięcie digitizera podczas demontażu: Ekran dotykowy jest połączony z obudową za pomocą fabrycznych taśm klejących o wysokiej sile wiązania. Próba podważenia szyby bez kontrolowanego podgrzania na separatorze podciśnieniowym nieuchronnie prowadzi do naprężeń szkła i pęknięcia panelu dotykowego.

3. Zwarcie na płycie głównej podczas odłączania akumulatora: Złącze baterii w tym modelu znajduje się w bezpośrednim sąsiedztwie elementów układu zasilania (kontrolera ładowania oraz tranzystorów MOSFET). Użycie metalowych narzędzi do wypięcia wtyczki może wywołać wyładowanie elektrostatyczne (ESD) lub bezpośrednie zwarcie linii głównej V_BAT z liniami sygnałowymi, skutkując trwałym uszkodzeniem mostka południowego lub układu EC (Embedded Controller — mikrokontroler zarządzający zasilaniem i peryferiami płyty).

4. Zakup niekompatybilnych zamienników: Na otwartym rynku wtórnym często oferowane są matryce bez obsługi aktywnego piórka Wacom AES (Active Electrostatic Solution — technologia elektrostatyczna rozpoznająca siłę nacisku rysika) lub baterie z nieoryginalnym oprogramowaniem układu BMS, które są blokowane przez kontroler zasilania Lenovo i odmawiają ładowania.

Organizacja obsługi serwisowej na terenie Warszawy i okolic

Obsługa urządzeń z serii Lenovo Yoga prowadzona jest w formule pełnej mobilności serwisowej. Na obszarze Warszawy oraz okolicznych miejscowości w promieniu 40 km czas dojazdu do klienta wynosi do 1 godziny. Mobilny serwisant dysponuje zestawem narzędzi diagnostycznych oraz podstawowymi podzespołami eksploatacyjnymi, dzięki czemu większość usterek usuwamy podczas pierwszej wizyty na miejscu.

W przypadku bardziej złożonych awarii — takich jak uszkodzenia laminatu płyty głównej po zalaniu cieczą, konieczność wymiany układów scalonych w technologii BGA czy wymiana zintegrowanych paneli dotykowych — sprzęt jest bezpiecznie transportowany przez naszego kierowcę. Po zakończeniu procedury naprawczej i przejściu rygorystycznych testów obciążeniowych (testy termiczne, sprawdzanie stabilności magistrali Thunderbolt, kalibracja digitizera) urządzenie jest odwożone pod wskazany adres wraz z dokumentacją serwisową (wystawiana jest faktura bez VAT).

Często zadawane pytania (FAQ)

Czy można wymienić samą zbitą szybkę dotykową w Lenovo Yoga C930 bez wymieniania matrycy LCD?
W modelu Yoga C930-13IKB szyba dotykowa (digitizer) jest fabrycznie zespolona optycznie z wyświetlaczem LCD za pomocą przezroczystego kleju polimerowego LOCA/OCA. Choć teoretycznie istnieje proces refabrykacji, w praktyce serwisowej zaleca się montaż kompletnego, fabrycznie nowego modułu ekranu. Zapewnia to zachowanie fabrycznych parametrów podświetlenia, brak pyłków kurzu między warstwami oraz bezbłędną współpracę z aktywnym piórkiem cyfrowym.

Czy w przypadku awarii pamięci RAM konieczna jest wymiana całej płyty głównej?
Pamięć RAM w tym modelu jest wlutowana na stałe w strukturę laminatu płyty głównej (BGA). W sytuacji uszkodzenia pojedynczych kości pamięci możliwa jest ich wymiana na poziomie komponentowym przy użyciu stacji lutowniczej na podczerwień lub gorące powietrze. Alternatywnym rozwiązaniem jest montaż nowej płyty głównej, jeśli uszkodzeniu uległy również wewnętrzne ścieżki sygnałowe laminatu.

Jak sprawdzić, czy bateria w Yoga C930 kwalifikuje się do wymiany?
Objawy zużycia akumulatora to skrócony czas pracy na zasilaniu autonomicznym, nagłe wyłączanie się laptopa przy określonym stanie naładowania (np. przy 30%), a także fizyczne spuchnięcie pakietu ogniw (co objawia się unoszeniem płytki dotykowej Touchpad lub deformacją dolnej pokrywy). Diagnostykę stanu zużycia przeprowadza się poprzez odczyt parametrów z kontrolera baterii (wartość Full Charge Capacity w stosunku do Design Capacity oraz liczba przebytych cykli ładowania).

Czy gniazda USB-C / Thunderbolt 3 można wymienić bez naruszania pozostałych obwodów?
Tak, porty USB typu C w Lenovo Yoga C930-13IKB są elementami lutowanymi powierzchniowo do płyty głównej. W przypadku mechanicznego wyrobienia, wyłamania pinów sygnałowych lub upalenia styków zasilania Power Delivery, uszkodzone gniazdo jest wylutowywane, a na jego miejsce montowany jest fabrycznie nowy port o identycznej specyfikacji mechaniczno-elektrycznej.
