Specyfika konstrukcyjna modelu Lenovo Yoga C940-14IIL-81Q90020GE a typowe wątpliwości

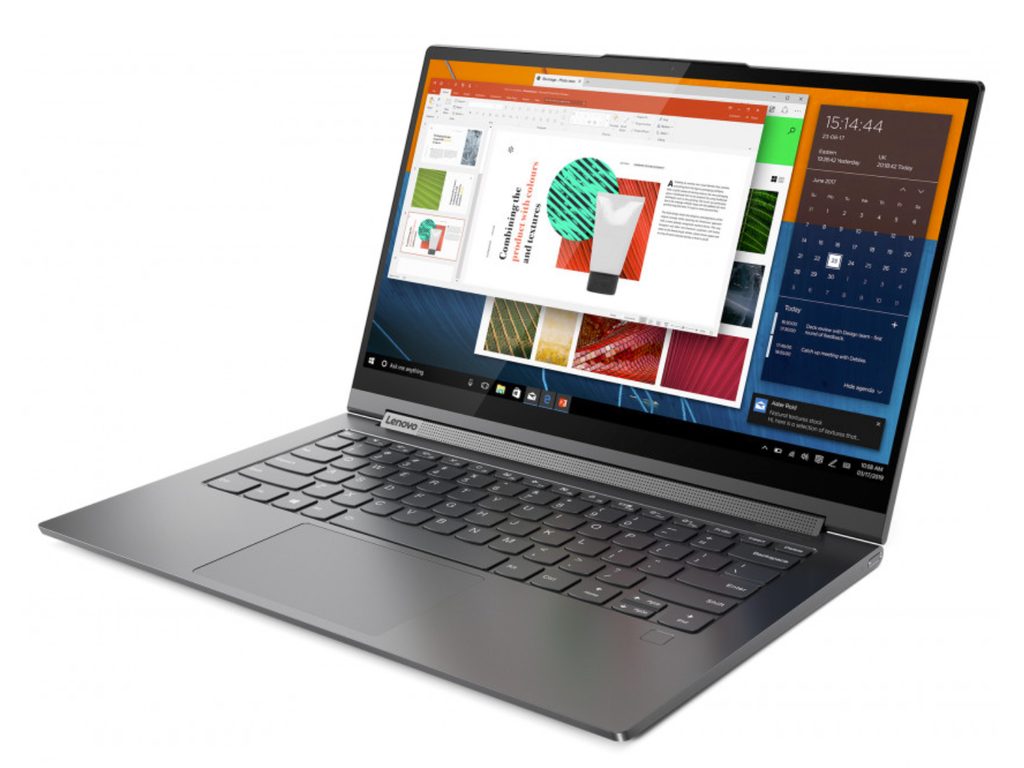

Model Lenovo Yoga C940-14IIL o oznaczeniu kodowym 81Q90020GE to zaawansowane urządzenie konwertowalne typu 2w1, które łączy funkcjonalność klasycznego ultrabooka z dotykowym ekranem obracanym o 360 stopni. Wyróżnikiem tej konstrukcji jest zintegrowany w zawiasie soundbar, aktywny rysik dokowany w obudowie oraz aluminiowa konstrukcja typu unibody (obudowa wyfrezowana z jednego bloku metalu). Ze względu na wysoki stopień miniaturyzacji podzespołów, gęste upakowanie układów scalonych na płycie głównej oraz lutowaną pamięć operacyjną, sprzęt ten wymaga specjalistycznego podejścia podczas jakichkolwiek prac technicznych. Przed przekazaniem takiego urządzenia do niezależnego serwisu użytkownicy naturalnie zadają pytania o procedury diagnostyczne, bezpieczeństwo danych, dostępność podzespołów oraz ryzyko uszkodzenia delikatnych elementów obudowy.

Wątpliwości najczęściej wynikają ze specyfiki usterek, które dotykają tę serię laptopów. Użytkownicy pytają o zachowanie fabrycznych funkcji po naprawie, takich jak wykrywanie orientacji ekranu przez wbudowane czujniki (akcelerometry i żyroskopy), działanie zawiasu dźwiękowego czy prawidłowe ładowanie przez wielofunkcyjne porty USB-C obsługujące standard Thunderbolt. Poniższy przewodnik szczegółowo wyjaśnia, jak wygląda weryfikacja stanu technicznego, czego można się spodziewać po procedurach serwisowych i jakie środki ostrożności są wdrażane na każdym etapie obsługi.

Najczęstsze objawy usterek zgłaszane przed procedurą serwisową

W modelu Lenovo Yoga C940-14IIL usterki rzadko pojawiają się bez wcześniejszych sygnałów ostrzegawczych. Doświadczenie serwisowe obejmujące ponad 20 lat pracy z urządzeniami mobilnymi oraz ponad 10 000 naprawionych jednostek pozwala na precyzyjne sklasyfikowanie objawów, z którymi zgłaszają się właściciele tego konkretnego wariantu.

Brak reakcji na podłączenie zasilacza lub powolne ładowanie: Uszkodzenie kontrolera Power Delivery (układu scalonego negocjującego napięcie i prąd ładowania) lub fizyczne wyrobienie gniazda USB-C / Thunderbolt. W tym modelu porty są bezpośrednio przylutowane do płyty głównej, co wymaga precyzyjnych prac lutowniczych przy użyciu mikroskopu.
Przegrzewanie się i głośna praca wentylatorów: Degradacja pasty termoprzewodzącej (materiału odprowadzającego ciepło z rdzenia procesora do radiatora) oraz zablokowanie miniaturowych kanałów wylotowych układu chłodzenia przez zbity kurz. Prowadzi to do zjawiska thermal throttlingu (automatycznego obniżania taktowania procesora w celu uniknięcia przegrzania).
Zanikanie dźwięku w obrotowym zawiasie: Zintegrowana belka głośnikowa wykorzystuje elastyczną taśmę sygnałową przechodzącą przez oś obrotu. Zmęczenie materiału wynikające z ciągłego otwierania i zamykania pokrywy może prowadzić do trzeszczenia, przerywania lub całkowitego zaniku audio.
Migotanie obrazu, brak podświetlenia matrycy lub artefakty dotyku: Objawy te mogą wskazywać na uszkodzenie taśmy eDP (Embedded DisplayPort – cyfrowej magistrali przesyłającej sygnał wideo do ekranu) bądź rozwarstwienie digitizera (warstwy dotykowej zintegrowanej ze szkłem ochronnym).
Brak możliwości uruchomienia po aktualizacji oprogramowania układowego: Uszkodzenie wsadu BIOS/UEFI (podstawowego programu rozruchowego zapisanego w pamięci flash płyty głównej), często wywołane przerwaniem procesu automatycznej aktualizacji systemowej.

Diagnostyka sprzętowa i procedury naprawcze w niezależnym serwisie

Prawidłowo przeprowadzona diagnoza zawsze poprzedza każdą ingerencję w strukturę wewnętrzną laptopa. W przypadku modeli z serii Yoga diagnostyka laboratoryjna wymaga zastosowania specjalistycznej aparatury pomiarowej. Z racji tego, że znaczna część kluczowych komponentów – w tym procesor Intel Core 10. generacji z architekturą Ice Lake oraz pamięć RAM typu LPDDR4X – jest wlutowana bezpośrednio w płytę główną (BGA – Ball Grid Array, montaż powierzchniowy za pomocą siatki kulek cynowych), standardowa wymiana modułowa nie zawsze jest możliwa.

Proces weryfikacji i naprawy obejmuje następujące kroki techniczne:

Pomiary napięć i rezystancji na cewkach przetwornic: Za pomocą oscyloskopu i mikrowoltomierza sprawdzana jest obecność zwarć w głównych liniach zasilających (linia główna +19V/20V, linie zasilania procesora VCORE, linie pamięci i mostka PCH). Pozwala to zlokalizować uszkodzone kondensatory ceramiczne SMD lub przebite tranzystory MOSFET (klucze tranzystorowe sterujące zasilaniem).
Regeneracja układu zasilania USB-C: Wykonywana jest wymiana uszkodzonych gniazd oraz układów scalonych sterujących magistralą Thunderbolt przy użyciu stacji lutowniczych na gorące powietrze (hot-air) z kontrolowanym profilem temperaturowym, co zapobiega przegrzaniu wielowarstwowego laminatu płyty głównej.
Programowanie pamięci EEPROM: W przypadku uszkodzeń logicznych, kość pamięci BIOS jest programowana programatorem sprzętowym z wyczyszczeniem regionu ME (Intel Management Engine – podsystemu zarządzania procesorem), co przywraca stabilność i prawidłową inicjalizację sprzętu.
Kompleksowa konserwacja układu odprowadzania ciepła: Oczyszczenie komory parowej (vapor chamber), wymiana stwardniałych termopadów (elastycznych podkładek termoprzewodzących) na materiały o wysokiej przewodności cieplnej oraz aplikacja nowej pasty termoprzewodzącej o podwyższonej gęstości. Czyszczenie i przyspieszanie laptopa trwa z reguły do 24 godzin, natomiast bardziej złożona naprawa z reguły nie przekracza 3 dni.
Montaż wyłącznie nowych podzespołów: Wszystkie wymieniane elementy – od taśm sygnałowych, przez wentylatory, aż po pakiety ogniw baterii – to części wyłącznie nowe, nigdy używane lub pozyskiwane z demontażu. Na wykonane prace oraz zamontowane komponenty udzielana jest gwarancja do 12 miesięcy.

Weryfikacja wstępna i błędy przy próbach samodzielnej ingerencji

Przed zgłoszeniem problemu do serwisu warto przeprowadzić kilka bezpiecznych testów programowych, które mogą pomóc w określeniu natury usterki:

Twardy reset kontrolera EC (Embedded Controller): Odłączenie zasilacza, odpięcie wszelkich akcesoriów USB i przytrzymanie przycisku włącznika przez minimum 30 sekund pozwala rozładować ładunki szczątkowe na kondensatorach i zresetować stan mikrokontrolera zarządzającego zasilaniem.
Sprawdzenie innego zasilacza Power Delivery: Podłączenie ładowarki zgodnej ze standardem PD o odpowiedniej mocy pozwala wykluczyć usterkę samego kabla lub zasilacza sieciowego.
Test zewnętrznego wyświetlacza: Podłączenie monitora przez port USB-C/DisplayPort pozwala ocenić, czy brak obrazu wynika z uszkodzenia matrycy/taśmy eDP, czy z awarii układu graficznego na płycie głównej.

Jednocześnie odradza się podejmowanie samodzielnych prób otwierania obudowy Lenovo Yoga C940. Konstrukcja unibody posiada delikatne zatrzaski z tworzywa sztucznego, które przy nieumiejętnym podważaniu pękają, trwale deformując krawędzie aluminium. Najczęstszym błędem jest odłączanie taśmy matrycy lub baterii bez wcześniejszego odizolowania linii zasilania, co w modelach z matrycami o wysokiej rozdzielczości prowadzi do natychmiastowego zwarcia linii zasilania podświetlenia (+20V) z liniami sygnałowymi procesora, powodując nieodwracalne spalenie układu SoC (System on Chip). Równie niebezpieczne jest stosowanie nieodpowiednich wkrętaków – śruby mocujące w tym modelu mają specyficzny profil Torx, którego sfrezowanie uniemożliwia bezinwazyjny demontaż.

Organizacja obsługi serwisowej i wygoda logistyczna

Obsługa techniczna realizowana jest w modelu mobilnym, bez konieczności wizyty w punkcie stacjonarnym. Usługa dostępna jest w trybie z dojazdem do 1 godziny na terenie Warszawy i okolic w promieniu do 40 km, w elastycznym trybie pracy 24/7. W zależności od charakteru zgłoszenia proces realizowany jest na dwa sposoby:

W przypadku napraw programowych, konfiguracji, odwirusowywania czy wstępnej diagnostyki podstawowej serwisant przyjeżdża pod wskazany adres. Dojazd jest bezpłatny, natomiast sama praca specjalisty na miejscu jest usługą odpłatną. Warto podkreślić, że większość usterek usuwamy podczas pierwszej wizyty.

Jeżeli charakter awarii dotyczy zaawansowanej elektroniki płyty głównej (naprawa BGA, wymiana układów scalonych, mikrolutowanie), laptop jest odbierany przez kierowcę i transportowany do wyspecjalizowanego laboratorium w bezpiecznym opakowaniu antystatycznym w trybie door-to-door. W tym wariancie obowiązuje darmowa diagnoza sprzętu. Ponadto, w procedurze door-to-door stosowana jest reguła: jeśli usterka okaże się nienaprawialna z przyczyn technicznych lub brak jest możliwości technologicznego przywrócenia funkcji urządzenia, klient nie ponosi kosztów naprawy.

Aby zapewnić ciągłość pracy podczas trwania procedur serwisowych, dostępny jest bezpłatny laptop zastępczy, wydawany na cały czas naprawy, bez kaucji i bez limitu czasowego. Wszelkie rozliczenia dla podmiotów gospodarczych realizowane są w oparciu o dokument, jakim jest faktura bez VAT.

FAQ — Najczęściej zadawane pytania przed oddaniem modelu Yoga C940

Czy dane na dysku SSD są bezpieczne podczas naprawy płyty głównej?
Tak. Model Lenovo Yoga C940-14IIL posiada demontowalny nośnik pamięci masowej w standardzie M.2 NVMe PCIe. W trakcie procedur serwisowych na płycie głównej dysk może zostać wymontowany i zabezpieczony w kasecie antystatycznej, co eliminuje jakiekolwiek ryzyko utraty plików prywatnych lub służbowych. W przypadku konieczności wykonania testów obciążeniowych wykorzystywane są laboratoryjne systemy diagnostyczne uruchamiane z nośników zewnętrznych.

Czy po naprawie zawiasu głośnikowego dźwięk będzie działał tak samo jak fabrycznie?
Tak. Zintegrowana listwa dźwiękowa (Rotating Sound Bar z technologią Dolby Atmos) jest montowana przy użyciu fabrycznie nowych taśm sygnałowych o podwyższonej odporności na zginanie oraz oryginalnych przetworników akustycznych. Po montażu przeprowadzany jest test pasma przenoszenia oraz kalibracja fazowa głośników wysokotonowych i niskotonowych.

Co zrobić, jeśli rysik Yoga Integrated Pen nie ładuje się w gnieździe obudowy?
Problem zazwyczaj leży po stronie wewnętrznych styków sprężynowych wewnątrz komory dokującej (tzw. garażu na rysik) lub w mikroskopijnym akumulatorze umieszczonym wewnątrz samego piórka. W ramach diagnostyki weryfikowane jest napięcie podawane na piny ładujące oraz stan kondensatora/akumulatora w rysiku, po czym następuje wymiana gniazda dokującego lub samego akcesorium na nowy egzemplarz.

Jakie są warunki gwarancyjne po wykonaniu naprawy sprzętowej?
Na każdą zrealizowaną naprawę oraz zamontowane nowe podzespoły elektroniczne wystawiana jest pisemna gwarancja do 12 miesięcy. Obejmuje ona prawidłowe działanie naprawionych obwodów zasilania, układów chłodzenia oraz wymienionych elementów mechanicznych i ekranowych.
