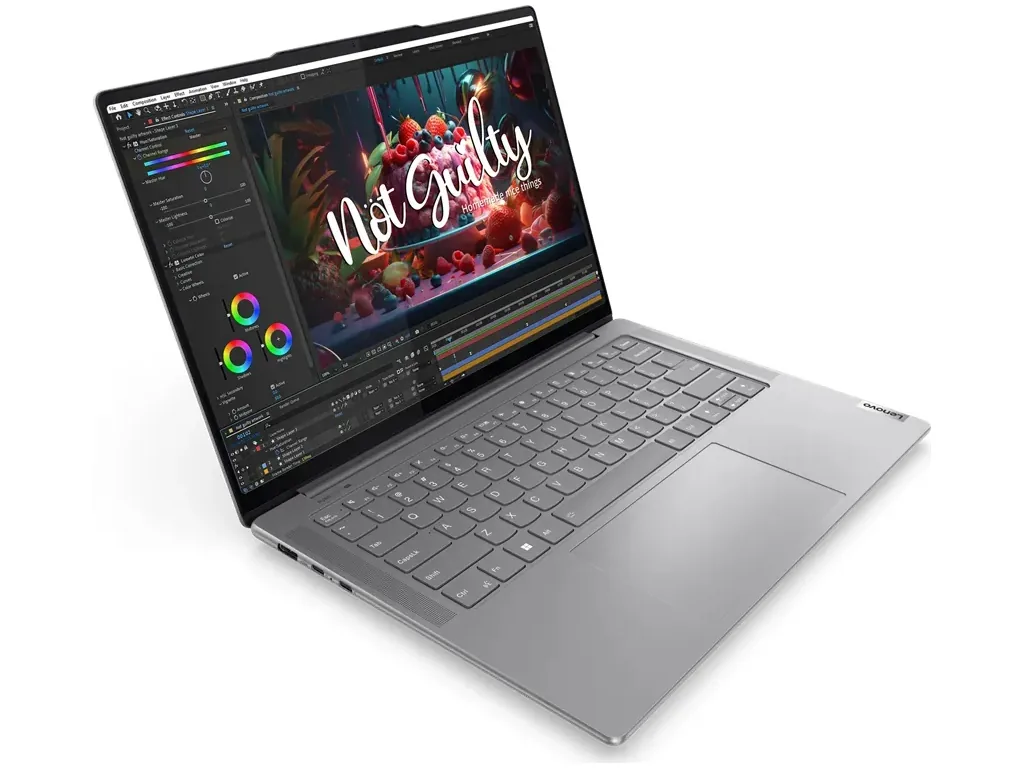

Lenovo Yoga Pro 7 14 — dostępność części zamiennych

Kompaktowe laptopy z serii Lenovo Yoga Pro 7 o przekątnej ekranu 14 cali łączą w sobie wysoką wydajność z minimalistyczną, smukłą konstrukcją. Taka integracja podzespołów niesie za sobą specyficzne wyzwania konstrukcyjne, które bezpośrednio wpływają na proces pozyskiwania i wymiany komponentów w przypadku wystąpienia usterki mechanicznej lub elektronicznej. W urządzeniach tej klasy dostępność części zamiennych oraz ich kompatybilność zależą od generacji płyty głównej, wariantu zastosowanej matrycy, a także stopnia integracji układów scalonych z laminatem PCB (Printed Circuit Board – obwód drukowany, na którym montowane są wszystkie kluczowe elementy elektroniczne).

W przypadku konieczności wykonania naprawy serwisowej kluczowym czynnikiem staje się precyzyjna identyfikacja uszkodzonego elementu oraz weryfikacja dostępności odpowiednich podzespołów. Niezależny serwis laptopów Lenovo dysponuje dostępem do szerokiej bazy dystrybucyjnej, co pozwala na sprowadzenie fabrycznie nowych elementów niezbędnych do przywrócenia pełnej sprawności urządzenia, z wyłączeniem elementów używanych czy pochodzących z demontażu.

Charakterystyka podzespołów w Lenovo Yoga Pro 7 14 i specyfika ich dostępności

Konstrukcja Lenovo Yoga Pro 7 14 opiera się na rozwiązaniach mających na celu zachowanie niskiej masy i niewielkiej grubości obudowy. Wiąże się to ze zróżnicowaną dostępnością poszczególnych modułów oraz różnym stopniem skomplikowania ich montażu. Poszczególne grupy komponentów podlegają odmiennym procedurom logistycznym i serwisowym.

• Matryce i moduły wyświetlacza: W zależności od dokładnej rewizji modelu, w urządzeniach montowane są panele o wysokiej rozdzielczości, matryce typu OLED (Organic Light-Emitting Diode – wyświetlacz wykorzystujący diody organiczne) lub IPS (In-Plane Switching – technologia ciekłokrystaliczna zapewniająca szerokie kąty widzenia), często zintegrowane fabrycznie ze szklaną powłoką dotykową i pokrywą górną. Z powodu fabrycznego klejenia warstw, dostępność dotyczy najczęściej kompletnego skrzydła matrycy lub precyzyjnie dobranego panelu z taśmą sygnałową eDP (embedded DisplayPort – interfejs przesyłu obrazu wewnątrz laptopa).
• Płyta główna i układy BGA: Pamięć operacyjna RAM w standardzie LPDDR oraz procesor są trwale wlutowane w płytę główną w technologii BGA (Ball Grid Array – obudowa układu scalonego ze stykami w postaci kulek lutowniczych). Dostępność nowej, kompletnej płyty głównej bywa ograniczona czasem sprowadzenia, dlatego w wielu przypadkach naprawa polega na wymianie pojedynczych kontrolerów zasilania, przetwornic czy układów KBC (Keyboard Controller – mikrokontroler zarządzający m.in. klawiaturą, pracą wentylatorów i procedurą startową).
• Baterie litowo-polimerowe: Akumulatory do Lenovo Yoga Pro 7 14 charakteryzują się płaską budową i dedykowanym kształtem dopasowanym do wewnętrznych komór obudowy. Dostępność nowych, fabrycznych akumulatorów z wbudowanym kontrolerem BMS (Battery Management System – układ zarządzania stanem naładowania i temperaturą ogniw) jest wysoka, co umożliwia sprawną realizację zlecenia.
• Elementy chłodzenia: Wentylatory oraz radiatory z ciepłowodami (heatpipes – miedziane rurki odprowadzające ciepło za pomocą cieczy chłodzącej) są projektowane pod konkretny rozkład termiczny procesora i dedykowanego układu graficznego. Ich dostępność jako nowych modułów jest z reguły bezproblemowa.
• Klawiatury i podświetlenie: W serii Yoga klawiatura stanowi integralną część górnej pokrywy (palmrestu). Choć istnieje możliwość wymiany samego mechanizmu klawiatury poprzez zgrzewanie tworzywa, najczęściej montowany jest fabrycznie scalony element wraz z gładzikiem i ramką, co gwarantuje fabryczną sztywność konstrukcji.
• Gniazda zasilania i porty wejścia/wyjścia: Złącza USB typu C z obsługą protokołu Power Delivery oraz wyjścia audio są narażone na uszkodzenia mechaniczne. Z reguły są one wlutowane bezpośrednio w laminat, co wymaga zastosowania mikrolutowania przy użyciu nowych gniazd o identycznym profilu montażowym.

Przyczyny uszkodzeń wymagających sprowadzenia i wymiany części

Zapotrzebowanie na części zamienne do Lenovo Yoga Pro 7 14 wynika najczęściej z naturalnego zużycia eksploatacyjnego lub niespodziewanych zdarzeń losowych. Ze względu na mobilny charakter urządzenia, podzespoły wewnętrzne poddawane są ciągłym naprężeniom termicznym i mechanicznym.

Do najczęstszych przyczyn kwalifikujących podzespoły do wymiany należą:

• Uszkodzenia mechaniczne matrycy i zawiasów: Upadek lub zbyt mocne odchylenie ekranu prowadzi do pęknięcia struktury ciekłokrystalicznej, uszkodzenia taśmy matrycy lub wyłamania mocowań zawiasów z wewnętrznej ramy ze stopów magnezu i aluminium.
• Degradacja chemiczna ogniw zasilających: Po wykonaniu setek cykli ładowania bateria traci nominalną pojemność, a w skrajnych przypadkach dochodzi do jej spuchnięcia, co wywiera nacisk na gładzik i obudowę. Wymaga to natychmiastowego montażu nowego modułu zasilającego.
• Zalanie cieczą: Kontakt z płynem wywołuje korozję elektrochemiczną ścieżek i elementów biernych. Uszkodzeniu ulegają wówczas przetwornice zasilania, kontrolery ładowania lub warstwy folii przewodzącej w klawiaturze, co uniemożliwia ich regenerację i wymusza montaż nowych komponentów.
• Przegrzewanie i zatarcie łożysk wentylatorów: Praca w zapylonym środowisku oraz zużycie łożyska hydrodynamicznego FDB (Fluid Dynamic Bearing – łożysko wykorzystujące film olejowy do redukcji tarcia) prowadzi do wibracji, hałasu i spadku wydajności chłodzenia.
• Wypalenie styków w portach USB-C: Podłączanie nieodpowiednich przewodów lub nagłe szarpnięcie kabla zasilającego powoduje wyłamanie pinu komunikacyjnego CC (Configuration Channel) lub uszkodzenie kontrolera ładowania PD (Power Delivery).

Procedura weryfikacji i montażu części zamiennych w serwisie

Prawidłowe przeprowadzenie procesu naprawczego w modelu Lenovo Yoga Pro 7 14 wymaga zachowania rygorystycznych standardów technologicznych. Wszelkie prace serwisowe opierają się na doborze elementów wyłącznie fabrycznie nowych, co zapewnia zachowanie nominalnych parametrów fabrycznych urządzenia.

Proces serwisowy przebiega według określonych etapów:

• Weryfikacja oznaczeń fabrycznych (FRU): Każdy komponent w laptopach Lenovo posiada unikalny numer identyfikacyjny FRU (Field Replaceable Unit – identyfikator części zamiennej przeznaczonej do montażu serwisowego). Na podstawie numeru seryjnego oraz rewizji płyty głównej dobierany jest dokładnie pasujący podzespół, co wyklucza problemy z niekompatybilnością firmware'u (oprogramowania układowego zarządzającego podzespołem).
• Demontaż w warunkach ochrony ESD: Urządzenia otwierane są na stanowiskach wyposażonych w maty antystatyczne oraz opaski odprowadzające ładunki, co zabezpiecza wrażliwe układy scalone przed wyładowaniami elektrostatycznymi (Electrostatic Discharge).
• Wymiana komponentów BGA i SMD: W przypadku uszkodzeń elektronicznych na płycie głównej, zamiast wymiany całego modułu, przeprowadzamy precyzyjną wymianę pojedynczych elementów SMD (Surface Mount Device – elementy montowane powierzchniowo) oraz układów scalonych przy użyciu stacji lutowniczych na gorące powietrze oraz lutownic mikroprocesorowych.
• Wymiana past termoprzewodzących i termopadów: Przy każdorazowym demontażu układu chłodzenia usuwane są stare materiały termiczne, a na rdzenie krzemowe nakładane są nowe pasty o wysokiej przewodności cieplnej (wyrażanej w W/mK) oraz odpowiednio dobrane podkładki termiczne.
• Testy stabilności pod obciążeniem: Po zamontowaniu nowych części urządzenie poddawane jest wielogodzinnym testom obciążeniowym z wykorzystaniem oprogramowania diagnostycznego monitorującego napięcia, temperatury oraz stabilność magistrali PCIe i pamięci RAM.

Ryzyko związane z samodzielną wymianą podzespołów w smukłych laptopach

Konstrukcja współczesnych laptopów z serii Yoga minimalizuje przestrzeń wewnętrzną, co oznacza, że próby samodzielnej wymiany części bez specjalistycznego zaplecza narzędziowego niosą za sobą duże ryzyko powiększenia skali uszkodzeń. Płytki drukowane są wielowarstwowe, a ścieżki sygnałowe przebiegają tuż pod punktami montażowymi śrub.

Do najczęstszych błędów popełnianych podczas niefachowych prób naprawy należą:

• Uszkodzenie laminatu nieodpowiednimi śrubami: Zastosowanie śruby o milimetr dłuższej od fabrycznej prowadzi do przewiercenia ścieżek sygnałowych w płycie głównej lub przebicia wewnętrznej warstwy obudowy pod klawiaturą.
• Zwarcie linii zasilania matrycy: Podłączanie lub odłączanie taśmy matrycy eDP przy wpiętym akumulatorze skutkuje natychmiastowym przeskokiem napięcia z linii podświetlenia na linię sygnałową procesora, co prowadzi do trwałego uszkodzenia układu graficznego.
• Zakup części niekompatybilnych programowo: Montaż zamiennika matrycy bez zaprogramowanego odpowiedniego wsadu EDID (Extended Display Identification Data – struktura danych zawierająca informacje o parametrach ekranu dla systemu operacyjnego) skutkuje brakiem regulacji jasności lub całkowitym brakiem obrazu.
• Uszkodzenie gniazd FPC: Złącza taśm sygnałowych FPC (Flexible Printed Circuit – elastyczne taśmy połączeniowe) posiadają delikatne zatrzaski z tworzywa, które przy nieumiejętnym podważeniu ulegają wyłamaniu, co uniemożliwia stabilne dociśnięcie styków.

Często zadawane pytania (FAQ)

Czy do Lenovo Yoga Pro 7 14 można dołożyć dodatkową pamięć RAM?
W większości wariantów tego modelu pamięć RAM jest wlutowana na stałe w płytę główną (LPDDR) i nie posiada fizycznych slotów SO-DIMM na dodatkowe moduły. Rozbudowa pamięci jest możliwa wyłącznie poprzez zaawansowany proces wymiany kości BGA na płycie głównej na egzemplarze o większej gęstości zapisu, połączony z modyfikacją konfiguracji rezystorów logicznych (straps) oraz weryfikacją kompatybilności mikrokodu w pamięci BIOS/UEFI.

Czy uszkodzone gniazdo USB-C wymaga wymiany całej płyty głównej?
Nie ma konieczności wymiany całej płyty głównej przy uszkodzeniu portu ładowania. W ramach diagnostyki i naprawy elektronicznej wykonujemy wylutowanie uszkodzonego złącza USB-C oraz kontrolera zasilania PD, a następnie montujemy nowe, fabryczne gniazdo ze sprawdzeniem poprawności wszystkich linii sygnałowych i zasilających.

Ile trwa sprowadzenie i wymiana nowej matrycy lub baterii?
Czas realizacji zlecenia z reguły nie przekracza 3 dni roboczych, o ile dany wariant podzespołu znajduje się w bieżącej dystrybucji. W przypadku standardowych procedur diagnostycznych i weryfikacji kompatybilności części, sprzęt po montażu przechodzi pełen cykl testów obciążeniowych, a na wykonaną usługę oraz zamontowane nowe komponenty udzielana jest gwarancja do 12 miesięcy.

Jak zorganizowany jest odbiór laptopa do naprawy i diagnostyki?
Obsługa realizowana jest w wygodnym modelu door-to-door przez dedykowanego kierowcę lub serwisanta. Na terenie Warszawy oraz okolicznych miejscowości w promieniu do 40 km czas dojazdu wynosi do 1 godziny. W przypadku przekazania urządzenia do diagnostyki w trybie door-to-door weryfikacja stanu technicznego i wycena są bezpłatne, a na czas trwania procedury serwisowej istnieje możliwość udostępnienia bezpłatnego laptopa zastępczego bez limitu czasowego i bez kaucji.
