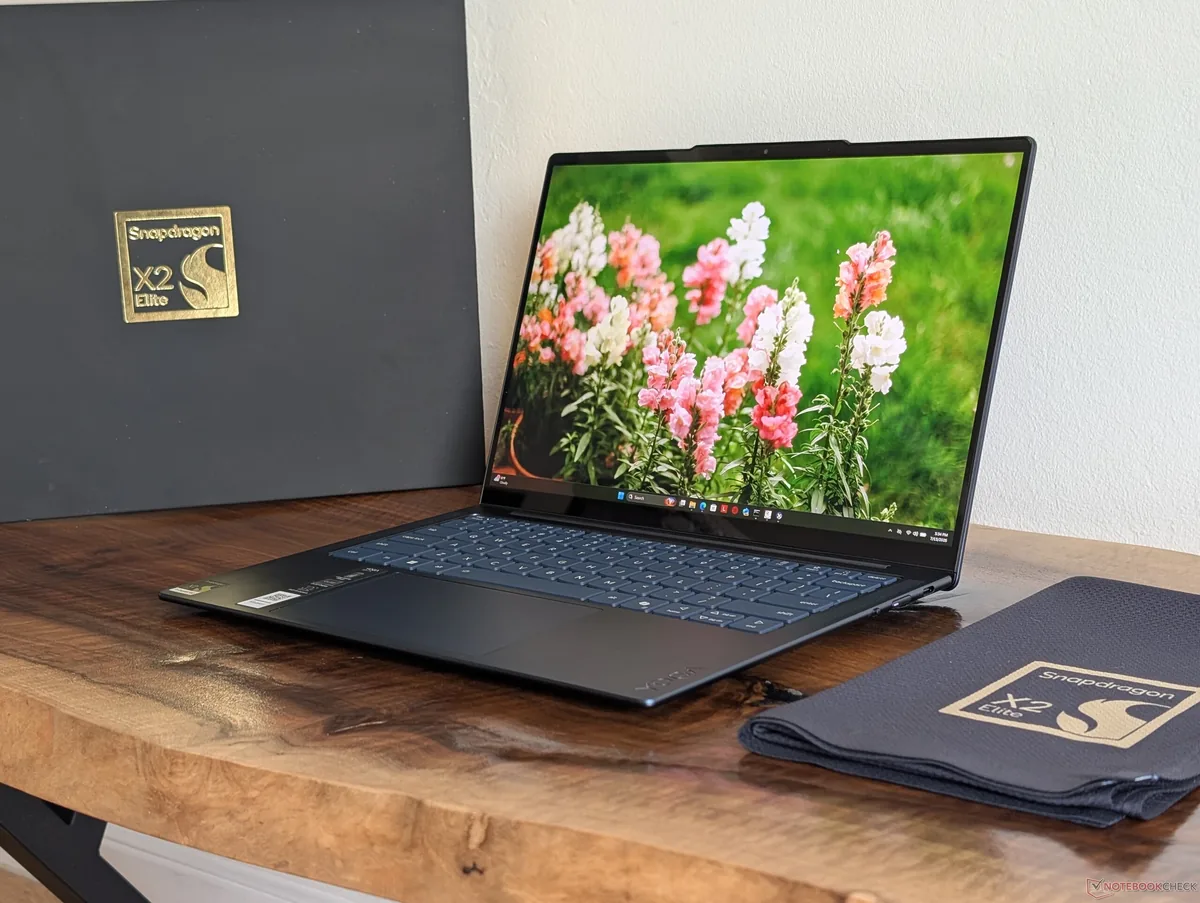

Architektura ultrabooka Lenovo Yoga Slim 7 14Q8Y11 i specyfika eksploatacji
Lenovo Yoga Slim 7 14Q8Y11 należy do segmentu smukłych i mobilnych laptopów klasy premium z rodziny Yoga. Charakteryzuje się zwartą obudową wykonaną ze stopów aluminium, miniaturyzacją komponentów oraz zaawansowanym układem zasilania dopasowanym do platform niskonapięciowych. Taka konstrukcja zapewnia wysoką kulturę pracy i długi czas działania na baterii, jednak wprowadza również specyficzne uwarunkowania termiczne i mechaniczne. W miarę codziennego użytkowania w strukturze laptopa powstają naprężenia fizyczne, a zintegrowane elementy płyty głównej są poddawane ciągłym cyklom nagrzewania i chłodzenia. Diagnoza problemów w tym modelu wymaga precyzyjnego podejścia laboratoryjnego oraz zrozumienia zależności między miniaturowym systemem zasilania Power Delivery a magistralami komunikacyjnymi.
W niezależnym serwisie analizujemy usterki zgłaszane w laptopach Lenovo Yoga, biorąc pod uwagę specyfikę konstrukcji zintegrowanych platform SoC (System on a Chip — układ scalony integrujący procesor, układ graficzny oraz kontrolery pamięci w jednej strukturze krzemowej). Zrozumienie, w jaki sposób zachowują się poszczególne linie zasilające oraz złącza w smukłej obudowie, pozwala na szybkie zlokalizowanie źródła niestabilności i wdrożenie skutecznej procedury naprawczej.
Typowe objawy usterek i punkty newralgiczne konstrukcji
W codziennej praktyce serwisowej w modelu Lenovo Yoga Slim 7 14Q8Y11 obserwuje się powtarzalne symptomy awarii. Wynikają one najczęściej z obciążeń termicznych, zużycia eksploatacyjnego lub mechanicznych uszkodzeń portów zewnętrznych:
- Brak reakcji na przycisk włącznika: Laptop nie uruchamia się, dioda sygnalizacyjna ładowania nie świeci lub pulsuje nieregularnie po podłączeniu zasilacza. Zjawisko to często wiąże się z blokadą w obwodzie wstępnego ładowania.
- Przerywanie ładowania lub brak wykrywania urządzeń peryferyjnych: Porty USB typu C z obsługą protokołu Power Delivery (standard przesyłania zasilania o zmiennym napięciu do 20 V przez port USB-C) ulegają mikropęknięciom lutowia lub uszkodzeniu ulega kontroler negocjacji napięć.
- Gwałtowny spadek wydajności i thermal throttling: Spadek częstotliwości taktowania procesora wywołany przekroczeniem dopuszczalnej temperatury pracy, spowodowany degradacją ciekłego termopada lub zanieczyszczeniem miniaturowych żeber radiatora.
- Samoczynne wyłączanie się pod obciążeniem: Sprzęt wyłącza się nagle w trakcie renderowania wideo, wideokonferencji lub pracy wielozadaniowej, co może wskazywać na niestabilność przetwornic zasilania pomocniczego.
- Artefakty wizualne lub czarny ekran przy pracujących wentylatorach: Brak obrazu na matrycy lub migotanie podświetlenia, które może wynikać z uszkodzenia taśmy eDP (Embedded DisplayPort — magistrala cyfrowa przesyłająca obraz bezpośrednio z płyty głównej do matrycy) prowadzonej wewnątrz zawiasu o małym promieniu gięcia.
- Nierozpoznawanie wbudowanego akumulatora: System zgłasza brak baterii lub stan naładowania zatrzymuje się na stałej wartości z powodu zablokowania magistrali SMBus (System Management Bus — dwukierunkowa magistrala komunikacyjna monitorująca parametry baterii).
Szczegółowa diagnostyka elektroniczna i procedury naprawcze
Prawidłowy proces przywracania sprawności Lenovo Yoga Slim 7 14Q8Y11 opiera się na wieloetapowej weryfikacji poszczególnych bloków funkcjonalnych płyty głównej. Ze względu na gęste upakowanie komponentów SMD (Surface Mount Devices — elementy elektroniczne montowane powierzchniowo na druku) nie stosuje się metod inwazyjnych bez uprzedniego pomiaru parametrów elektrycznych.
1. Pomiary rezystancji i analiza zwarć na głównych liniach zasilających
Diagnostyka rozpoczyna się od demontażu dolnej pokrywy obudowy i odłączenia wewnętrznego pakietu akumulatora, aby zapobiec przypadkowym przepięciom. Następnie za pomocą mikrowoltomierza i mostka RLC mierzone są rezystancje głównych cewek przetwornic napięcia względem masy. Sprawdzane są linie 3.3V Always-On, 5V, linie zasilania pamięci LPDDR oraz główne szyny VCORE zasilające rdzenie procesora. W przypadku wykrycia niskiej rezystancji stosuje się próbę zwarciową z wykorzystaniem kamery termowizyjnej o wysokiej rozdzielczości, co pozwala bezbłędnie zlokalizować uszkodzony kondensator ceramiczny MLCC (Multi-Layer Ceramic Capacitor) lub przebity tranzystor MOSFET (polowy tranzystor z izolowaną bramką, pracujący jako klucz w układzie przetwornicy impulsowej).
2. Weryfikacja kontrolera zasilania USB-C PD i układu KBC
W urządzeniach zasilanych wyłącznie przez port USB-C kluczową rolę odgrywa układ scalony kontrolera Power Delivery. Odpowiada on za cyfrową komunikację z ładowarką na linii CC (Configuration Channel) i przełączenie napięcia wejściowego z domyślnego 5 V na docelowe 20 V. Jeśli kontroler ulegnie uszkodzeniu na skutek skoku napięcia, główna linia zasilania płyty głównej nie zostaje zasilona. Weryfikuje się również stan układu KBC/EC (Embedded Controller — mikrokontroler zarządzający sekwencją startową płyty głównej, klawiaturą oraz kontrolą temperatur). W razie potrzeby wykonuje się programowanie pamięci wsadowej kontrolera przy użyciu dedykowanego programatora magistralowego.
3. Naprawa obwodów BGA i regeneracja połączeń
W modelu Yoga Slim 7 procesor oraz pamięć operacyjna są wlutowane bezpośrednio w płytę główną w technologii BGA (Ball Grid Array — typ obudowy układów scalonych, gdzie wyprowadzenia stanowią kule ze stopu lutowniczego umieszczone na spodzie układu). Pod wpływem naprężeń skrętnych smukłej obudowy może dochodzić do powstawania mikropęknięć w strukturze spoiwa. Naprawa wymaga przeprowadzenia procesu lutowania na profesjonalnej stacji lutowniczej na podczerwień lub gorące powietrze, z zachowaniem ścisłych profili termicznych zapobiegających delaminacji laminatu wielowarstwowego.
4. Konserwacja i optymalizacja modułu chłodzenia
Ze względu na kompaktowe wymiary, układ chłodzenia składa się ze spłaszczonych komór parowych lub płaskich ciepłowodów (heatpipe) połączonych z miniaturowymi wentylatorami promieniowymi. Serwis obejmuje dokładne oczyszczenie łopatek wirników, udrożnienie wylotów powietrza oraz wymianę fabrycznych materiałów termoprzewodzących na wysokiej klasy pasty o podwyższonej przewodności cieplnej lub precyzyjnie dobrane termopady zmiennofazowe, co redukuje temperaturę pracy podzespołów i stabilizuje zegary taktujące.
Ryzyka związane z niefachową ingerencją i błędy użytkowników
Próby samodzielnej naprawy ultrabooków serii Lenovo Yoga często prowadzą do powikłań, które znacznie zwiększają skalę usterki. Ze względu na zwartą budowę, brak odpowiednich narzędzi i wiedzy technicznej może skutkować nieodwracalnym uszkodzeniem płyty głównej.
Do najczęściej spotykanych błędów należą:
- Rozbieranie obudowy bez odłączenia baterii: Odpięcie taśmy matrycy lub manipulowanie metalowymi wkrętakami w pobliżu zasilanej płyty głównej powoduje natychmiastowe zwarcie linii podświetlenia (często pracującej pod napięciem wejściowym 20 V) do linii sygnałowych danych, co skutkuje trwałym spaleniem procesora lub mostka wbudowanego w SoC.
- Używanie nieodpowiednich otwieraków do obudowy: Krawędzie aluminiowej obudowy Yoga Slim są precyzyjnie spasowane na zatrzaski. Użycie stalowych narzędzi powoduje wyszczerbienie krawędzi, deformację profilu klawiatury oraz pęknięcie szklanej powłoki matrycy.
- Przegrzanie laminatu podczas domowych prób lutowania: Płyty główne w nowoczesnych laptopach Lenovo posiadają kilkanaście warstw miedzianych ścieżek sygnałowych. Niekontrolowane nagrzanie pola lutowniczego zwykłą lutownicą powoduje zerwanie padów montażowych pod gniazdami USB-C i bezpowrotne zniszczenie punktów połączeniowych.
- Stosowanie przewodzących past termoprzewodzących: Aplikacja ciekłego metalu lub past zawierających domieszki srebra w warunkach domowych wiąże się z ogromnym ryzykiem ich wypłynięcia na nieosłonięte kondensatory wokół rdzenia krzemowego, wywołując zwarcia uniemożliwiające naprawę.
Organizacja napraw i standardy obsługi serwisowej
Naprawy elektroniki w urządzeniach Lenovo z serii ThinkPad, IdeaPad, Yoga, Legion, ThinkBook, Chromebook, LOQ oraz V-series realizujemy w oparciu o ponad 20 lat doświadczenia w serwisowaniu sprzętu komputerowego. Nasz zespół przeprowadził z sukcesem naprawy w ponad 10 000 urządzeń, stosując procedury minimalizujące czas przestoju sprzętu.
Wszystkie prace serwisowe opierają się na wykorzystaniu wyłącznie nowych podzespołów, co eliminuje ryzyko przedwczesnej awarii powiązanej z montażem elementów z demontażu czy odzysku. W przypadku złożonych prac na płycie głównej naprawa z reguły nie przekracza 3 dni roboczych, a standardowe czynności konserwacyjne, czyszczenie układu chłodzenia czy przyspieszanie działania systemu realizowane są w czasie do 24 godzin. Na wykonane usługi montażowe i regeneracyjne udzielana jest gwarancja do 12 miesięcy.
Aby zapewnić pełną wygodę, obsługa realizowana jest w modelu mobilnym. Zapewniamy dojazd do 1 godziny na obszarze Warszawy i okolic w promieniu 40 km, a większość usterek usuwamy podczas pierwszej wizyty bezpośrednio w miejscu wskazanym przez klienta. W przypadku skomplikowanych uszkodzeń laminatu płyty głównej lub konieczności użycia specjalistycznych stacji lutowniczych BGA, sprzęt odbierany jest przez naszego kierowcę w trybie door-to-door. W tym trybie diagnoza laptopa jest w pełni bezpłatna, a na cały okres trwania procedury naprawczej udostępniamy bezpłatny laptop zastępczy bez kaucji i limitu czasowego.
Najczęściej zadawane pytania (FAQ)
Czy uszkodzone gniazdo USB-C w Lenovo Yoga Slim 7 wymaga wymiany całej płyty głównej?
Nie ma konieczności wymiany całego modułu płyty głównej. Uszkodzone mechanicznie lub elektrycznie złącze USB-C jest wylutowywane przy użyciu mikroskopu stereoskopowego i stacji lutowniczej, a w jego miejsce montowane jest fabrycznie nowe gniazdo z odtworzeniem ewentualnie uszkodzonych ścieżek sygnałowych.
Jakie są przyczyny tego, że laptop nagle przestał się włączać po podłączeniu oryginalnej ładowarki?
Przyczyną jest najczęściej przebicie tranzystorów zabezpieczających w głównym kluczu wejściowym zasilania lub uszkodzenie sterownika Power Delivery. Układ odcina zasilanie całej płyty w celu ochrony procesora przed zbyt wysokim napięciem.
Czy po naprawie płyty głównej moje dane zapisane na dysku SSD pozostaną bezpieczne?
W większości przypadków procedury diagnostyczne i naprawcze układów zasilania nie wpływają na strukturę nośnika danych NVMe PCIe (Non-Volatile Memory Express — standard komunikacji dysków półprzewodnikowych zapewniający bezpośredni dostęp do szyny PCI Express). Dane pozostają nienaruszone, chyba że doszło do rzadkiego uszkodzenia kontrolera pamięci masowej w wyniku drastycznego przepięcia.
Co oznacza migająca cyklicznie dioda ładowania przy braku obrazu na matrycy?
Jest to kod błędu sprzętowego generowany przez układ KBC/EC. Najczęściej oznacza błąd inicjalizacji pamięci RAM, brak prawidłowego napięcia na szynie zasilania procesora lub uszkodzenie zawartości układu BIOS/UEFI (podstawowego oprogramowania układowego inicjującego podzespoły płyty głównej).
