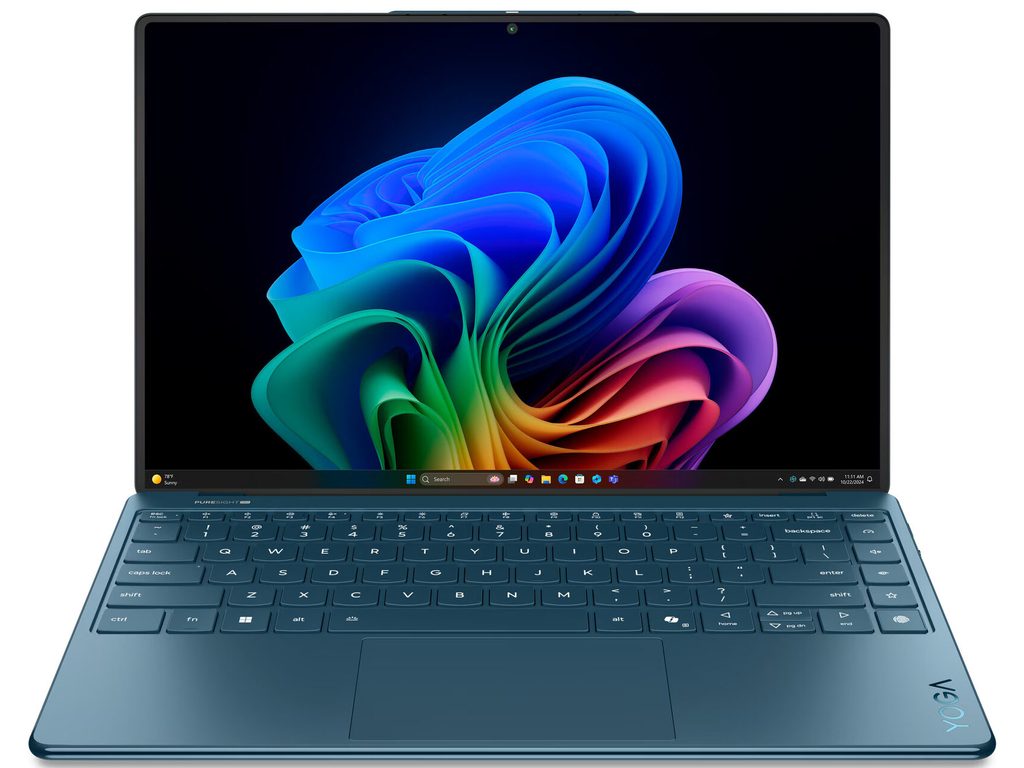

Seria Lenovo Yoga Slim 7 14Q8Y11 reprezentuje segment ultralekkich laptopów mobilnych, w których zaawansowana miniaturyzacja komponentów łączy się ze zwartą, smukłą obudową. Urządzenia te wykorzystują architekturę o bardzo wysokim upakowaniu elementów na płycie głównej, co bezpośrednio przekłada się na specyfikę ich obsługi technicznej oraz wymagania stawiane procesom weryfikacyjnym. W obliczu niespodziewanych problemów z działaniem sprzętu, brakiem reakcji na włącznik czy problemami z ładowaniem baterii, naturalną reakcją jest chęć poznania przyczyn takiego stanu rzeczy oraz zrozumienia, jakie procedury zostaną wdrożone w celu przywrócenia pełnej sprawności urządzenia. Poniższe zestawienie odpowiada na kluczowe pytania dotyczące natury usterek, metodologii diagnostycznej oraz przebiegu prac serwisowych dla tego konkretnego wariantu konstrukcyjnego.
Charakterystyka techniczna i typowe objawy nieprawidłowości w modelu Lenovo Yoga Slim 7 14Q8Y11
Kompaktowa budowa laptopa wymusza zastosowanie zintegrowanych rozwiązań sprzętowych. W modelu tym większość kluczowych podzespołów została na stałe wlutowana w strukturę laminatu płyty głównej (technologia montażu powierzchniowego SMT). Z punktu widzenia codziennego użytkowania zapewnia to niezwykłą smukłość i lekkość, lecz z perspektywy inżynierii serwisowej wymaga precyzyjnego podejścia laboratoryjnego. Niewłaściwa praca urządzenia rzadko bywa wynikiem poluzowania się złącza modułowego, a znacznie częściej wiąże się z uszkodzeniami na poziomie mikroelementów lub zaburzeniami w warstwie oprogramowania układowego.
Do najczęściej zgłaszanych przez użytkowników objawów należą:
- Brak reakcji na naciśnięcie przycisku zasilania przy jednoczesnym braku świecenia diody sygnalizacyjnej w gnieździe ładowania (stan całkowitego uśpienia układu zasilania).
- Pętla restartów (zjawisko bootloop), w której laptop podejmuje próby uruchomienia, podświetla na moment klawiaturę, po czym samoczynnie gaśnie.
- Brak obrazu na matrycy OLED lub IPS przy słyszalnej pracy wentylatora bądź nagrzewaniu się obudowy, co wskazuje na zatrzymanie procedury POST (Power-On Self-Test, czyli wstępnego autotestu podzespołów przed załadowaniem systemu operacyjnego).
- Zawieszanie się systemu podczas pracy pod obciążeniem oraz nagły spadek wydajności (thermal throttling, czyli automatyczne obniżanie taktowania procesora w celu ochrony przed przegrzaniem).
- Problemy z negocjacją parametrów ładowania poprzez porty USB-C wspierające protokół Power Delivery (brak ładowania lub ładowanie przerywane).
- Uszkodzenia mechaniczne zintegrowanych zawiasów, pęknięcia prowadnic matrycy lub rozwarstwienie obudowy w okolicy krawędzi roboczych.
Podłoże techniczne usterek: od zasilania po oprogramowanie układowe
Rozpoznanie źródła problemu w ultrabookach o zwartej strukturze wymaga rozróżnienia kilku głównych obszarów funkcjonalnych płyty głównej oraz peryferiów.
Pierwszym newralgicznym elementem są kontrolery ładowania i zasilania Power Delivery. Złącza USB-C w modelach mobilnych pełnią funkcję wielozadaniową — służą do przesyłania danych, obrazu oraz zasilania napięciem o zmiennych wartościach. Uszkodzenie scalonego kontrolera negocjacji zasilania (układu scalonego zarządzającego poziomami napięć wejściowych) uniemożliwia dostarczenie prądu do przetwornicy głównej. Skutkuje to całkowitym odcięciem zasilania od reszty obwodów.
Drugim częstym źródłem komplikacji są zwarcia w liniach zasilania pomocniczego, na przykład w gałęziach zasilających zintegrowaną pamięć RAM typu LPDDR lub sekcję zasilania procesora. Zastosowane w tych obwodach miniaturowe kondensatory ceramiczne MLCC (wielowarstwowe kondensatory ceramiczne) pracują pod znacznym obciążeniem termicznym. Ich przebicie elektryczne do masy powoduje zadziałanie zabezpieczeń przeciwzwarciowych przetwornicy i blokadę startu płyty.
Trzecią grupę stanowią błędy w pamięci nieulotnej BIOS/UEFI. W wyniku nieudanej automatycznej aktualizacji oprogramowania układowego przez system operacyjny, nagłego zaniku zasilania lub uszkodzenia samej struktury kości pamięci Flash, laptop może przestać inicjować procedurę startową. Sprzęt pozostaje włączony, lecz ekran jest ciemny, a urządzenie nie emituje żadnych kodów błędów.
Czwartym czynnikiem jest degradacja układu chłodzenia. Ze względu na zminiaturyzowane wentylatory i gęsto użebrowane radiatory, kurz oraz zestarzała pasta termoprzewodząca (substancja wypełniająca mikroszczeliny między rdzeniem układu scalonego a miedzianą podstawą radiatora) prowadzą do gwałtownego wzrostu temperatur, co z czasem może wywołać degradację połączeń kulkowych BGA (Ball Grid Array — siatka kulek lutowniczych łączących procesor z laminatem).
Metodyka diagnostyczna i standardy procedur technicznych
Prawidłowe podejście do naprawy ultrabooka wyklucza działania intuicyjne. Każdy proces rozpoczyna się od bezpiecznego demontażu obudowy z użyciem specjalistycznych otwieraków antystatycznych, aby uniknąć odkształcenia precyzyjnie spasowanych elementów ze stopów aluminium i magnezu.
W pierwszej kolejności wykonywana jest inspekcja optyczna pod mikroskopem stereoskopowym. Pozwala ona na wykrycie ewentualnych śladów cieczy, korozji elektrochemicznej na nóżkach mikroukładów, pęknięć mechanicznych czy przebarwień laminatu świadczących o miejscowym przegrzaniu. Równolegle przeprowadzane są pomiary rezystancji na wszystkich głównych cewkach przetwornic napięcia względem masy przy użyciu precyzyjnego multimetru cyfrowego. Krok ten pozwala jednoznacznie określić, czy na płycie występuje zwarcie i w jakiej sekcji zasilania się znajduje.
W przypadku stwierdzenia zwarcia, stosowana jest próba zwarciowa z wykorzystaniem zasilacza laboratoryjnego z regulowanym ograniczeniem prądowym oraz kamery termowizyjnej o wysokiej czułości. Metoda ta pozwala bezbłędnie zlokalizować uszkodzony element (który emituje nadmiarowe ciepło) bez ryzyka termicznego uszkodzenia wielowarstwowego laminatu płyty głównej.
W sytuacji problemów z oprogramowaniem układowym wykonywane jest bezpośrednie programowanie kości pamięci SPI Flash przy użyciu zewnętrznego programatora sprzętowego. Proces ten obejmuje weryfikację sum kontrolnych, czyszczenie regionu ME (Management Engine — podsystemu zarządzającego procesora) oraz odtworzenie unikalnych danych konfiguracyjnych płyty głównej.
Przy naprawach mechanicznych, takich jak zerwane gwinty zawiasów w ultracienkiej klapie matrycy, stosuje się zaawansowaną rekonstrukcję strukturalną z użyciem żywic chemoutwardzalnych o podwyższonej odporności na ścinanie i rozciąganie, co przywraca fabryczną sztywność konstrukcji bez konieczności nieestetycznych modyfikacji zewnętrznych.
Czynniki ryzyka przy próbach samodzielnej ingerencji w konstrukcję ultrabooka
Kompaktowe laptopy z serii Yoga charakteryzują się bardzo małą tolerancją na błędy montażowe. Samodzielne próby rozkręcania czy naprawy wiążą się z szeregiem zagrożeń, które mogą doprowadzić do nieodwracalnych uszkodzeń:
- Wyładowania elektrostatyczne (ESD): Nowoczesne komponenty półprzewodnikowe są wrażliwe na napięcia elektrostatyczne generowane przez ludzkie ciało. Praca bez uziemionej opaski antystatycznej (maty ESD) może bezpowrotnie uszkodzić procesor lub kontrolery peryferyjne.
- Uszkodzenia matrycy przy demontażu: Cienkie ramki ekranu oraz precyzyjne taśmy sygnałowe eDP (embedded DisplayPort) łatwo ulegają przerwaniu lub naderwaniu podczas nieumiejętnego otwierania pokrywy serwisowej.
- Niewłaściwy dobór śrub: Wkręcenie śruby o ułamek milimetra za długiej w nieodpowiednie gniazdo montażowe może skutkować przewierceniem ścieżek sygnałowych w wewnętrznych warstwach laminatu płyty głównej, co całkowicie dyskwalifikuje płytę z dalszej eksploatacji.
- Zastosowanie niewłaściwych materiałów termoprzewodzących: Wymiana fabrycznych termopadów (elastycznych podkładek przewodzących ciepło) na pastę termoprzewodzącą w miejscach, gdzie występuje szczelina montażowa, prowadzi do natychmiastowego przegrzania sekcji zasilania VRM i spalenia tranzystorów MOSFET.
- Brak odłączenia baterii głównej: Wykonywanie jakichkolwiek manipulacji na płycie głównej przy podłączonym akumulatorze generuje ryzyko przypadkowego zwarcia linii 19V/20V z liniami niskonapięciowymi procesora (1.0V–1.8V), co skutkuje natychmiastowym zniszczeniem rdzenia krzemowego.
Weryfikacja parametrów przed przekazaniem sprzętu do obsługi
Przed zgłoszeniem laptopa do weryfikacji technicznej warto zebrać podstawowe informacje, które ułatwią wstępne rozeznanie w sytuacji:
- Dokładna historia usterki: czy problem pojawił się nagle, po aktualizacji oprogramowania, po upadku, czy też nasilał się stopniowo (np. narastający hałas wentylatora, wyłączanie się pod obciążeniem).
- Reakcja na oryginalny zasilacz: czy dioda przy gnieździe ładowania mruga w określony sposób, świeci stałym światłem (białym, pomarańczowym), czy w ogóle nie reaguje.
- Zachowanie po podłączeniu zewnętrznego monitora: weryfikacja, czy przez port USB-C z obsługą DisplayPort generowany jest sygnał wideo, co pozwala wykluczyć usterkę samej płyty głównej na rzecz uszkodzenia matrycy lub taśmy matrycy.
- Pominięcie prób wielokrotnego włączania sprzętu po zalaniu cieczą: jeśli do wnętrza dostał się płyn, kluczowe jest niepodłączanie zasilacza, aby nie przyspieszać procesu elektrolizy niszczącej miedziane ścieżki i pola lutownicze.
Często zadawane pytania (FAQ)
Czy w przypadku uszkodzenia gniazda USB-C konieczna jest wymiana całej płyty głównej?
Nie. W profesjonalnym procesie serwisowym uszkodzone mechanicznie lub spalone porty USB-C są precyzyjnie wylutowywane przy użyciu stacji lutowniczej na gorące powietrze (hot-air) lub promiennika podczerwieni, a na ich miejsce montowane są fabrycznie nowe gniazda. Wymiana płyty głównej jest ostatecznością stosowaną tylko wtedy, gdy laminat uległ głębokiemu zwęgleniu lub doszło do zniszczenia wewnętrznych warstw sygnałowych.
Czy po naprawie płyty głównej moje dane zapisane na dysku pozostaną nienaruszone?
W większości przypadków dane są całkowicie bezpieczne. Dysk SSD może być wyjęty z płyty przed przystąpieniem do procedur naprawczych (o ile nie jest konstrukcją wlutowaną, co zależy od rewizji płyty głównej). Ponadto standardowe procedury elektroniczne koncentrują się na obwodach zasilania i sygnałowych, nie ingerując w komórki pamięci Flash dysku twardego. Jeśli jednak usterka dotyczy bezpośrednio kontrolera nośnika lub partycji systemowej, priorytetem jest zabezpieczenie danych przed modyfikacjami.
Dlaczego laptop staje się gorący, a wentylator pracuje na maksymalnych obrotach nawet przy prostych zadaniach?
Zjawisko to wynika najczęściej z zablokowania kanałów wylotowych układu chłodzenia przez zbity pył oraz utraty plastyczności pasty termoprzewodzącej. W ultrabookach przestrzeń na przepływ powietrza jest minimalna, dlatego nawet niewielkie zanieczyszczenie drastycznie obniża sprawność odprowadzania ciepła. Wymiana materiałów termoprzewodzących na nowe oraz ultradźwiękowe oczyszczenie łopatek wentylatora przywracają optymalne parametry termiczne i cichą pracę.
Co oznacza, że laptop po włączeniu świeci diodami, ale ekran pozostaje zupełnie czarny?
Taki stan sygnalizuje brak pomyślnego przejścia procedury POST. Płyta główna otrzymuje zasilanie, lecz procesor nie może zainicjalizować któregoś z kluczowych podzespołów — najczęściej zintegrowanej pamięci RAM, kontrolera wyświetlacza lub układu zasilania procesora. Przyczyną może być również uszkodzenie wsadu BIOS/UEFI. Weryfikacja takiego stanu wymaga podłączenia programatora lub analizatora stanów logicznych w celu odczytania kodu błędu.
