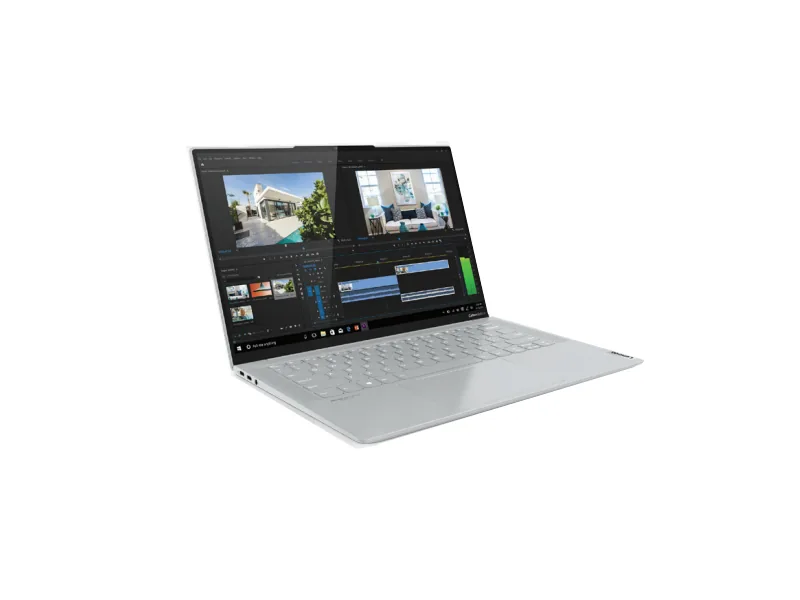

Lenovo Yoga Slim 7 Carbon 14ACN-6 — typowe usterki i naprawa

Charakterystyka konstrukcyjna modelu Lenovo Yoga Slim 7 Carbon 14ACN-6 i specyfika potencjalnych awarii

Model Lenovo Yoga Slim 7 Carbon 14ACN-6 reprezentuje segment ultralekkich laptopów mobilnych, w których konstrukcja obudowy opiera się na połączeniu włókna węglowego (carbon fiber) oraz stopu magnezowo-aluminiowego. Zastosowanie tak wyselekcjonowanych materiałów pozwoliło na uzyskanie bardzo niskiej masy urządzenia przy jednoczesnym zachowaniu zadowalającej sztywności korpusu. Jednakże miniaturyzacja komponentów, zwarta zabudowa wewnętrzna oraz zastosowanie wyświetlacza typu OLED o wysokiej rozdzielczości i odświeżaniu sprawiają, że sprzęt ten podlega specyficznym obciążeniom cieplnym i mechanicznym podczas codziennej eksploatacji.

W urządzeniach z tej serii wszystkie kluczowe elementy wykonawcze zostały zintegrowane bezpośrednio na płycie głównej (system-on-board). Dotyczy to zarówno jednostki centralnej (procesora zintegrowanego z układem graficznym), jak i pamięci operacyjnej RAM (układów LPDDR4X wlutowanych bezpośrednio w laminat). Taka architektura oznacza, że nawet drobne nieprawidłowości w torze zasilania, przepięcia na liniach portów USB-C czy mikropęknięcia połączeń lutowanych BGA (Ball Grid Array — siatka kulek ze spoiwa lutowniczego pod układem scalonym) wymagają zaawansowanej diagnostyki mikroskopowej i precyzyjnej naprawy na poziomie komponentów, a nie prostej wymiany podzespołów modularnych.

Z punktu widzenia praktyki serwisowej, konstrukcja Slim 7 Carbon wykazuje podatność na określone grupy usterek: od problemów z kontrolerami ładowania Power Delivery, poprzez termiczne ograniczenia wydajności (thermal throttling — automatyczne obniżanie taktowania procesora w celu ochrony przed przegrzaniem), aż po mechaniczne i elektroniczne uszkodzenia delikatnej matrycy organicznej. Prawidłowa identyfikacja źródła problemu stanowi podstawę do podjęcia właściwych czynności naprawczych.

Typowe objawy usterek w Lenovo Yoga Slim 7 Carbon 14ACN-6 i ich techniczne przyczyny

W codziennym użytkowaniu opisywanego modelu można zaobserwować powtarzające się symptomy awarii. Każdy z nich wiąże się z konkretnymi zaburzeniami w pracy podzespołów elektronicznych lub mechanicznych.

Brak reakcji na przycisk włącznika i problemy z ładowaniem baterii

Jedną z częstszych dolegliwości jest sytuacja, w której laptop nie reaguje na włącznik, dioda sygnalizacyjna przy porcie USB-C nie świeci się, mruga w niestandardowym cyklu lub świeci ciągle, ale płyta główna nie startuje. W modelu 14ACN-6 zasilanie oraz ładowanie akumulatora realizowane jest wyłącznie poprzez porty USB typu C ze standardem Power Delivery. Przyczyny takiego stanu obejmują:

• Uszkodzenie kontrolera USB-PD (Power Delivery Controller): Dedykowany układ scalony odpowiedzialny za negocjację napięcia (najczęściej przełączenie z bazowego 5V na docelowe 20V) ulega degradacji lub zwarciu w wyniku przepięcia, używania nieoryginalnych zasilaczy czy nagłego odłączenia odbiornika o dużym poborze prądu.
• Przebicie w głównej gałęzi zasilania (linia 20V / B+): Zwarcie w ceramicznych kondensatorach filtrujących SMD (Surface Mount Device — elementy montowane powierzchniowo) lub przebicie tranzystorów MOSFET klucza wejściowego powoduje zadziałanie zabezpieczenia nadprądowego i całkowite odcięcie zasilania płyty.
• Uszkodzenie układu przetwornicy ładowania (Charger IC): Układ zarządzający dystrybucją energii między zasilaczem sieciowym, baterią a wewnętrznymi przetwornicami napięć pomocniczych ulega awarii, uniemożliwiając uzupełnianie energii w ogniwach litowo-polimerowych.
• Fizyczne wyrobienie gniazda USB-C: Ze względu na częste wpinanie kabla w urządzeniu mobilnym dochodzi do pęknięcia pinów sygnałowych lub zasilających wewnątrz złącza wlutowanego w płytę główną.

Nieprawidłowości w działaniu matrycy OLED i toru sygnałowego eDP

Zastosowana matryca OLED charakteryzuje się precyzyjnym odwzorowaniem barw, jednak jej konstrukcja jest niezwykle cienka i wrażliwa na naprężenia skrętne. Objawy usterek ekranu obejmują brak podświetlenia (w OLED oznacza to brak świecenia poszczególnych pikseli), pionowe lub poziome pasy, migotanie obrazu przy zmianie kąta nachylenia klapy oraz całkowicie czarny ekran przy pracujących wentylatorach. Źródłem tych problemów bywają:

• Przetarcie lub załamanie taśmy sygnałowej eDP (Embedded DisplayPort): Wielocząsteczkowa taśma łącząca płytę główną z panelem wyświetlacza przebiega przez wąski kanał w zawiasie, gdzie z czasem podlega mechanicznemu zmęczeniu materiału.
• Uszkodzenie przetwornicy zasilającej panel OLED: Płyta matrycy lub dedykowana sekcja na płycie głównej generująca napięcia polaryzacji pikseli organicznych ulega awarii, co skutkuje brakiem obrazu pomimo poprawnej pracy układu graficznego.
• Mikropęknięcia struktury panelu: Nawet bez widocznego rozbicia zewnętrznej szyby ochronnej, wewnętrzna warstwa emisyjna może ulec przerwaniu w wyniku nacisku w torbie podróżnej.

Przegrzewanie się, głośna praca chłodzenia i nagłe wyłączanie urządzenia

Kompaktowe wymiary wymusiły zastosowanie miniaturowego układu chłodzenia, w skład którego wchodzą miedziane ciepłowody (heatpipes), gęsto użebrowany radiator oraz miniaturowe wentylatory promieniowe. Z racji wysokiej gęstości upakowania elementów, układ ten jest wysoce podatny na zanieczyszczenia kurzem i degradację past termoprzewodzących. Objawia się to spadkiem płynności działania systemu, pracą wentylatorów na maksymalnych obrotach nawet przy niewielkim obciążeniu oraz wyłączaniem się laptopa w trakcie intensywniejszych zadań. Przyczyną jest wysychanie fabrycznego interfejsu termicznego na rdzeniu krzemowym oraz zablokowanie kanałów wylotowych przez zbity kurz.

Uszkodzenia połączeń lutowanych procesora i pamięci RAM

Wskutek cyklicznych naprężeń termicznych (rozszerzanie i kurczenie się laminatu podczas nagrzewania i stygnięcia) oraz elastyczności ultracienkiej obudowy, spoiwo lutownicze pod układami BGA może ulegać mikropęknięciom. Objawia się to losowym zawieszaniem systemu operacyjnego, błędami typu Blue Screen of Death (BSOD — niebieski ekran błędu krytycznego systemu) powiązanymi z pamięcią RAM lub brakiem procedury POST (Power-On Self-Test — wstępny test sprzętowy wykonywany przez BIOS przed uruchomieniem systemu).

Metodologia diagnostyki i przebieg naprawy w warunkach laboratoryjnych

Prawidłowe usunięcie awarii w laptopie Lenovo Yoga Slim 7 Carbon 14ACN-6 wymaga zastosowania specjalistycznej aparatury pomiarowej oraz procedur zgodnych ze standardami ochrony antystatycznej ESD (Electrostatic Discharge — ochrona przed wyładowaniami elektrostatycznymi). Naprawa zawsze poprzedzona jest szczegółową diagnozą.

W procesie weryfikacji stanu technicznego urządzenia wykonujemy następujące kroki pomiarowe i naprawcze:

1. Pomiary rezystancji i napięć na głównych cewkach przetwornic

Prace rozpoczynają się od demontażu dolnej pokrywy obudowy i odłączenia akumulatora wewnętrznego w celu zabezpieczenia układów logicznych. Następnie, przy użyciu multimetru cyfrowego oraz mikroskopu stereoskopowego, mierzymy rezystancję do masy na wszystkich kluczowych liniach zasilających: 3.3V, 5V, 1.8V, 0.9V, linii zasilania pamięci RAM oraz sekcji zasilania rdzeni procesora (VCORE). Pozwala to na natychmiastowe wykrycie zwarć bez ryzyka pogłębienia uszkodzeń po podłączeniu zasilania.

2. Diagnostyka termowizyjna

W przypadku stwierdzenia niskiej rezystancji na danej linii, wykorzystujemy kamerę termowizyjną o wysokiej czułości w połączeniu z zasilaczem laboratoryjnym z precyzyjnym ograniczeniem prądowym (tzw. próba zwarciowa). Pozwala to bezbłędnie zlokalizować uszkodzony element SMD (kondensator, diodę zabezpieczającą TVS lub układ scalony), który emituje nadmierne ciepło.

3. Wymiana komponentów w technologii SMD i BGA

Uszkodzone układy scalone, w tym kontrolery ładowania, sterowniki przetwornic czy układy KBC/EC (Embedded Controller — mikrokontroler zarządzający pracą klawiatury, włącznika, chłodzenia i procedurą startu płyty), są wylutowywane przy użyciu stacji lutowniczych na gorące powietrze (hot-air) lub precyzyjnych stacji lutowniczych z grotem mikrofalowym. Wymieniane elementy to wyłącznie nowe, oryginalne komponenty półprzewodnikowe, co gwarantuje pełną zgodność z parametrami fabrycznymi płyty głównej.

4. Naprawa i regeneracja układu zawiasów oraz mocowań matrycy

W sytuacji wystąpienia oporów w pracy zawiasów lub pęknięć mocowań w obudowie ze stopu magnezowego, wykonujemy regulację siły docisku mechanizmu zawiasu oraz odbudowę punktów kotwiczenia przy użyciu dedykowanych żywic kompozytowych. Zapewnia to płynny ruch klapy i eliminuje punktowe naprężenia przenoszone na matrycę OLED oraz taśmę eDP.

5. Kompleksowa regeneracja układu chłodzenia

Czyszczenie i przywracanie optymalnej kultury termicznej obejmuje całkowity demontaż modułu radiatora, ultradźwiękowe oczyszczenie łopatek wentylatorów z mikrocząstek kurzu, usunięcie skamieniałej fabrycznej pasty termoprzewodzącej oraz nałożenie nowego interfejsu o wysokiej przewodności cieplnej (wyrażanej w W/mK) lub zastosowanie materiałów termoprzewodzących typu Phase Change Material (materiał zmieniający stan skupienia pod wpływem temperatury), które idealnie sprawdzają się w konstrukcjach o małym docisku radiatora.

Czego należy unikać przy samodzielnych próbach naprawy ultrabooka

Zwarta budowa modelu Lenovo Yoga Slim 7 Carbon 14ACN-6 sprawia, że próby niefachowej ingerencji bardzo często prowadzą do powikłań, które wielokrotnie podnoszą złożoność późniejszej naprawy. Poniżej przedstawiono najczęstsze błędy popełniane podczas prób samodzielnego rozwiązywania problemów:

• Próby demontażu obudowy niewłaściwymi narzędziami: Używanie metalowych wkrętaków lub nożyków do podważania dolnej pokrywy z włókna węglowego prowadzi do wyszczerbienia krawędzi, pęknięcia zatrzasków, a w skrajnych przypadkach do przebicia wewnętrznej baterii litowo-polimerowej, co stwarza bezpośrednie zagrożenie zapłonem.
• Odpinanie taśm sygnałowych przy podłączonej baterii: Nawet gdy laptop jest wyłączony, na płycie głównej stale obecne jest napięcie czuwania oraz napięcie baterii na złączu matrycy eDP (zasilanie linii podświetlenia/polaryzacji 20V). Odpięcie lub wpięcie taśmy matrycy pod kątem powoduje natychmiastowe zwarcie linii wysokiego napięcia z liniami sygnałowymi danych procesora, co prowadzi do trwałego uszkodzenia zintegrowanego układu graficznego w procesorze.
• Stosowanie ciekłego metalu zamiast pasty termoprzewodzącej: Aplikacja ciekłego metalu (stopu galu, indu i cyny) w laptopie przenośnym o zwartej zabudowie niesie ogromne ryzyko. Ze względu na przewodnictwo elektryczne tego preparatu, jakikolwiek wyciek poza obrys rdzenia krzemowego skutkuje natychmiastowym, nieodwracalnym zwarciem drobnicy SMD wokół procesora.
• Używanie nieodpowiednich ładowarek uniwersalnych: Tanie zamienniki zasilaczy USB-C często generują wysokie tętnienia napięcia oraz niepoprawnie interpretują protokoły komunikacji Power Delivery, co prowadzi do przepalenia wejściowych tranzystorów MOSFET i kontrolera ładowania.

Organizacja obsługi technicznej i standardy serwisowe

W przypadku wystąpienia nieprawidłowości w pracy laptopa Lenovo Yoga Slim 7 Carbon 14ACN-6, nasza struktura serwisowa zapewnia kompleksową pomoc opartą na mobilnym modelu obsługi. Nie prowadzimy stacjonarnej recepcji dla klientów — całość procesu opiera się na bezpośrednim dojeździe do klienta lub odbiorze sprzętu przez dedykowanego kierowcę.

Nasz zespół realizuje dojazd do 1 godziny na terenie Warszawy i okolic w promieniu do 40 km. W przypadku konieczności wykonania specjalistycznych prac na poziomie mikrolutowania komponentów płyty głównej, urządzenie jest transportowane w bezpiecznych warunkach do naszego laboratorium w trybie door-to-door. W tym modelu diagnostyka usterki jest całkowicie bezpłatna, a zasada braku opłat w przypadku braku możliwości usunięcia usterki obowiązuje w pełnym zakresie.

Na czas trwania procedury naprawczej oferowany jest bezpłatny laptop zastępczy, który pozostaje do dyspozycji na cały okres realizacji prac, bez konieczności wpłacania kaucji i bez limitu czasowego. Ponad 20 lat doświadczenia w naprawie urządzeń mobilnych oraz baza ponad 10 000 naprawionych urządzeń pozwalają nam realizować standardowe procedury serwisowe w czasie, który z reguły nie przekracza 3 dni roboczych, natomiast podstawowe czyszczenie i optymalizacja układu chłodzenia wykonywane są w czasie do 24 godzin. Na wykonane usługi montażu nowych komponentów udzielana jest gwarancja na okres do 12 miesięcy, a rozliczenie dokumentowane jest poprzez wystawienie faktury bez VAT.

Najczęściej zadawane pytania (FAQ)

Czy w modelu Lenovo Yoga Slim 7 Carbon 14ACN-6 można rozbudować pamięć RAM, jeśli laptop zaczyna zwalniać?
Nie, w tym modelu kości pamięci operacyjnej RAM (układy LPDDR4X) są na stałe wlutowane w strukturę laminatu płyty głównej (BGA) i laptop nie posiada fizycznych slotów SO-DIMM na dodatkowe moduły. Ewentualne spowolnienia pracy systemu wynikają najczęściej z problemów termicznych (throttlingu procesora spowodowanego zanieczyszczeniem chłodzenia), błędów logicznych nośnika danych SSD lub obecności nieoptymalnego oprogramowania w tle. W takich przypadkach zalecana jest konserwacja układu chłodzenia lub diagnostyka nośnika M.2 NVMe.

Laptop nie włącza się, a dioda przy gnieździe zasilania miga na pomarańczowo. Co to oznacza?
Tego typu zachowanie sygnalizuje z reguły błąd w procedurze negocjacji zasilania USB-PD, uszkodzenie obwodu ładowania baterii lub wykrycie stanu awaryjnego przez układ KBC/EC (na przykład zbyt niskie napięcie na ogniwach akumulatora uniemożliwiające bezpieczny rozruch). Niezbędne jest wykonanie pomiarów napięć na płycie głównej oraz weryfikacja stanu kontrolera zasilania.

Czy po rozbiciu matrycy OLED konieczna jest wymiana całej górnej klapy, czy tylko samego wyświetlacza?
W modelu Slim 7 Carbon 14ACN-6 panel OLED stanowi zintegrowaną strukturę z przednią warstwą ochronną. W zależności od dostępności podzespołów i stopnia uszkodzenia obudowy z włókna węglowego, wymianie podlega fabrycznie nowy moduł wyświetlacza lub kompletne skrzydło matrycy wraz z antenami Wi-Fi i taśmą eDP. Zawsze montowane są wyłącznie nowe podzespoły, co zapobiega problemom z nierównomiernym świeceniem czy wypaleniem pikseli.

Jak często należy przeprowadzać konserwację układu chłodzenia w tym ultrabooku?
Ze względu na bardzo cienką obudowę oraz gęste użebrowanie radiatora, zaleca się przeprowadzanie pełnej konserwacji termicznej (czyszczenie kanałów wentylacyjnych, mycie wentylatorów oraz wymiana pasty termoprzewodzącej) co 12 do 18 miesięcy przy standardowym użytkowaniu. W przypadku regularnej pracy w warunkach zwiększonego zapylenia okres ten warto skrócić do 12 miesięcy, co zapobiega degradacji spoiwa pod układem APU.
