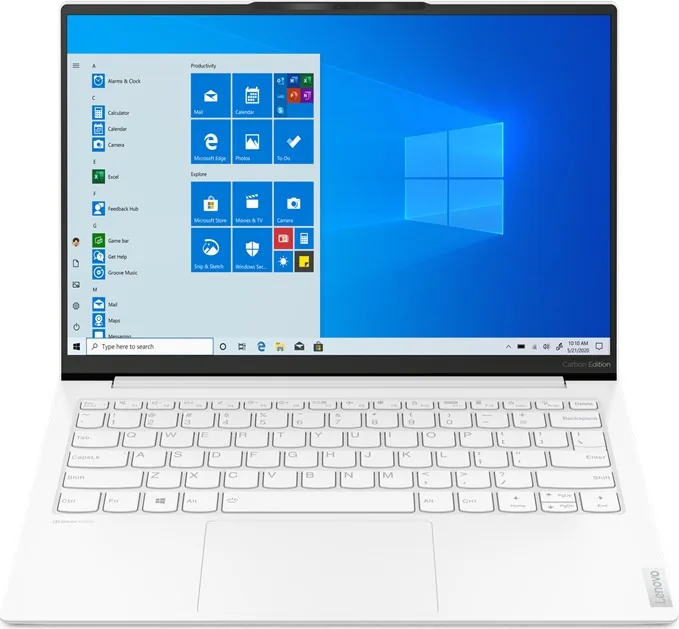

Charakterystyka konstrukcji Lenovo Yoga Slim 7 Carbon i objawy awarii

Seria Lenovo Yoga Slim 7 Carbon wyróżnia się ultralekką konstrukcją, w której zastosowano włókno węglowe (carbon fiber) oraz stopy magnezu i aluminium. Zminiaturyzowana obudowa typu slim niesie ze sobą określone wyzwania inżynieryjne, zwłaszcza w obszarze odprowadzania ciepła, wytrzymałości mechanicznej zawiasów oraz gęstego upakowania komponentów na płycie głównej. Użytkownicy tych ultrabooków spotykają się z określonym zespołem symptomów, które wskazują na konieczność przeprowadzenia diagnostyki układów elektronicznych lub elementów mechanicznych.

Do najczęściej obserwowanych objawów zalicza się brak reakcji na przycisk zasilania, miganie diody ładowania bez uruchamiania procedury POST (Power-On Self-Test — wstępny test sprawności podzespołów wykonywany przez płytę główną po włączeniu) oraz samoczynne wyłączanie się komputera pod obciążeniem. W wariantach wyposażonych w ekrany OLED problemem bywają również migotanie obrazu, pionowe linie na matrycy lub całkowity brak podświetlenia przy zachowaniu pracy wentylatorów. Innym częstym sygnałem awarii jest brak ładowania baterii przez porty USB-C wspierające standard Power Delivery (protokół szybkiego zasilania przez magistralę szeregową) lub niepoprawne rozpoznawanie podłączonych urządzeń peryferyjnych.

Typowe usterki w modelu Lenovo Yoga Slim 7 Carbon

Specyfika kompaktowej architektury ultrabooka definiuje podatność poszczególnych modułów na uszkodzenia. Wieloletnia praktyka serwisowa pozwala wyodrębnić powtarzające się scenariusze awaryjne:

Uszkodzenia toru zasilania USB-C Power Delivery: W modelu tym zasilanie i ładowanie akumulatora realizowane jest przez kontrolery zasilania USB-PD. Przepięcia w sieci energetycznej, używanie nieodpowiednich ładowarek lub zużycie gniazda mogą doprowadzić do uszkodzenia układu scalonego kontrolera (Power Delivery Controller) lub kluczy przetwornicy (tranzystorów MOSFET odpowiedzialnych za przełączanie napięć). W efekcie urządzenie przestaje reagować na podłączenie kabla zasilającego.
Degradacja układu chłodzenia i throttling termiczny: Płaski profil radiatora oraz miniaturowy wentylator są wrażliwe na zanieczyszczenia kurzem i wysychanie past termoprzewodzących o wysokiej gęstości. Skutkuje to zjawiskiem throttlingu (automatycznym obniżaniem częstotliwości taktowania procesora w celu ochrony przed przegrzaniem), głośną pracą układu chłodzenia oraz nagłym wyłączaniem się komputera przy intensywnej pracy.
Przeciążenia mechaniczne zawiasów i mocowań matrycy: Zawiasy w ultrabookach Yoga pracują z dużym oporem, aby stabilnie utrzymywać pozycję ekranu. W ultralekkiej obudowie z włókien węglowych i tworzyw siły przenoszone są na miniaturowe tuleje montażowe. W przypadku zatarcia osi zawiasu dochodzi do wyłamania gniazd śrub, rozwarstwienia klapy matrycy lub uszkodzenia taśmy sygnałowej eDP (Embedded DisplayPort — magistrala przesyłająca sygnał wideo bezpośrednio do ekranu).
Awarie zintegrowanej pamięci operacyjnej LPDDR: W celu redukcji grubości obudowy pamięć RAM jest wlutowana bezpośrednio w laminat płyty głównej (BGA — Ball Grid Array, montaż powierzchniowy za pomocą kulek lutowniczych). Mikropęknięcia połączeń lutowanych pod kośćmi pamięci, wywołane naprężeniami mechanicznymi płyty lub cyklami nagrzewania i chłodzenia, powodują zawieszanie systemu, błędy BSOD (Blue Screen of Death — krytyczny błąd zatrzymania systemu operacyjnego) oraz brak startu urządzenia.
Zablokowanie lub uszkodzenie kości BIOS/UEFI: Błędy podczas automatycznych aktualizacji oprogramowania układowego w środowisku systemu operacyjnego mogą doprowadzić do uszkodzenia wsadu pamięci flash SPI, co uniemożliwia przejście procedury startowej płyty głównej.

Procedury diagnostyczne i metodyka naprawy w serwisie

Naprawa zaawansowanych urządzeń z linii Lenovo Yoga wymaga zastosowania specjalistycznego zaplecza pomiarowego i mikrolutowniczego. Każde zlecenie realizowane w trybie door-to-door, gdzie urządzenie odbiera kierowca serwisu, rozpoczyna się od szczegółowej i bezpłatnej weryfikacji stanu technicznego.

Proces naprawczy przebiega w oparciu o następujące etapy:

Pomiary rezystancji i napięć na cewkach przetwornic: Za pomocą multimetru laboratoryjnego i oscyloskopu weryfikuje się obecność głównych linii zasilających (3.3V, 5V, napięcia zasilania procesora VCORE oraz pamięci RAM). Pozwala to na zlokalizowanie zwarć w obwodach wtórnych oraz uszkodzeń kondensatorów ceramicznych SMD.
Wymiana układów w technologii BGA i QFN: W przypadku uszkodzeń kontrolerów ładowania, układów KBC (Embedded Controller — mikrokontroler zarządzający m.in. klawiaturą, zasilaniem i czujnikami) lub kości pamięci RAM wykonuje się precyzyjne lutowanie gorącym powietrzem lub z użyciem stacji lutowniczej na podczerwień. Do napraw wykorzystywane są wyłącznie nowe komponenty, co zapewnia ich długotrwałą stabilność.
Programowanie pamięci flash: Uszkodzone wsady BIOS/UEFI są programowane bezpośrednio w zewnętrznym programatorze pamięci SPI z zachowaniem unikalnych danych konfiguracyjnych urządzenia (takich jak klucze licencyjne, numery seryjne i tablice DMI).
Regeneracja lub wymiana zawiasów i taśm sygnałowych: W przypadku uszkodzeń mechanicznych serwis wykonuje rekonstrukcję punktów montażowych przy użyciu żywic technicznych o podwyższonej odporności na ścinanie lub wymienia kompletne elementy konstrukcyjne. Taśmy eDP wymienia się w całości, zapobiegając zwarciom zasilania podświetlenia do linii sygnałowych matrycy.
Kompleksowa konserwacja układu odprowadzania ciepła: Procedura obejmuje ultradźwiękowe czyszczenie łopatek wentylatora, udrożnienie mikroskopijnych żeberek radiatora oraz aplikację nowych materiałów termoprzewodzących o wysokiej przewodności cieplnej (pasty termoprzewodzące oraz termopady na sekcję zasilania VRM).

Większość usterek usuwamy podczas pierwszej wizyty, a w przypadkach wymagających zaawansowanych prac na płycie głównej standardowy czas realizacji z reguły nie przekracza 3 dni. W trakcie trwania procedury serwisowej istnieje możliwość skorzystania z bezpłatnego laptopa zastępczego na cały czas naprawy, bez konieczności wpłacania kaucji i bez limitu czasowego. Na wykonane usługi oraz zainstalowane części udzielana jest gwarancja do 12 miesięcy.

Zagrożenia związane z niefachową ingerencją w konstrukcję typu Slim

Kompaktowa budowa Lenovo Yoga Slim 7 Carbon stawia wysokie wymagania dotyczące precyzji montażu i demontażu. Samodzielne próby naprawy bez odpowiednich narzędzi często prowadzą do powiększenia skali uszkodzeń:

Użycie niewłaściwych wkrętaków lub pomieszanie śrub o różnej długości podczas składania obudowy może doprowadzić do przebicia laminatu wielowarstwowej płyty głównej (PCB) lub uszkodzenia wewnętrznej strony obudowy pod klawiaturą. Próby podważania dolnej pokrywy metalowymi narzędziami skutkują wyłamaniem delikatnych zatrzasków magnezowych oraz zwarciem komponentów zasilania, jeśli akumulator nie został uprzednio programowo lub fizycznie odłączony od obwodu.

Ryzykowne jest także ignorowanie oporu na zawiasach. Dalsze otwieranie pokrywy przy zatartym mechanizmie prowadzi do gwałtownego pęknięcia matrycy lub przerwania wiązki przewodów biegnących przez oś obrotu, co grozi trwałym uszkodzeniem procesora graficznego na skutek zwarcia linii wysokiego napięcia.

Najczęściej zadawane pytania (FAQ)

Czy rozszerzenie pamięci RAM w Lenovo Yoga Slim 7 Carbon jest możliwe?
W tym modelu moduły pamięci RAM są wlutowane bezpośrednio na płycie głównej (LPDDR). Płyta nie posiada fizycznych slotów SO-DIMM. Zmiana konfiguracji pamięci jest możliwa wyłącznie poprzez zaawansowany proces wymiany układów BGA w warunkach laboratoryjnych, z jednoczesną modyfikacją rezystorów konfiguracyjnych (tzw. strapów) i oprogramowania BIOS.

Co oznacza migająca pomarańczowa dioda przy gnieździe USB-C?
Sygnalizacja ta zazwyczaj wskazuje na nieprawidłowości w komunikacji między zasilaczem a kontrolerem ładowania Power Delivery, uszkodzenie baterii (np. przekroczenie dopuszczalnej asymetrii napięć na ogniwach) lub zwarcie w początkowym stopniu przetwornicy zasilania głównego.

Jak zminimalizować ryzyko awarii zawiasów w ultrabooku Yoga?
Zaleca się otwieranie pokrywy ekranu chwytając za jej środkową część, a nie za narożniki, co pozwala na równomierne rozłożenie sił skrętnych. W przypadku wyczucia zwiększonego oporu lub usłyszenia trzasków należy niezwłocznie przeprowadzić regulację siły docisku mechanizmu zawiasów, zanim dojdzie do pęknięcia mocowań w obudowie.

Jak często należy wymieniać pastę termoprzewodzącą w tym modelu?
Z uwagi na niewielką pojemność cieplną miniaturowego układu chłodzenia oraz wysokie temperatury pracy nowoczesnych procesorów, zaleca się przeprowadzanie pełnej konserwacji termicznej (czyszczenie radiatora, wymiana pasty i termopadów) co 12–18 miesięcy, aby uniknąć degradacji termicznej połączeń lutowanych BGA.
