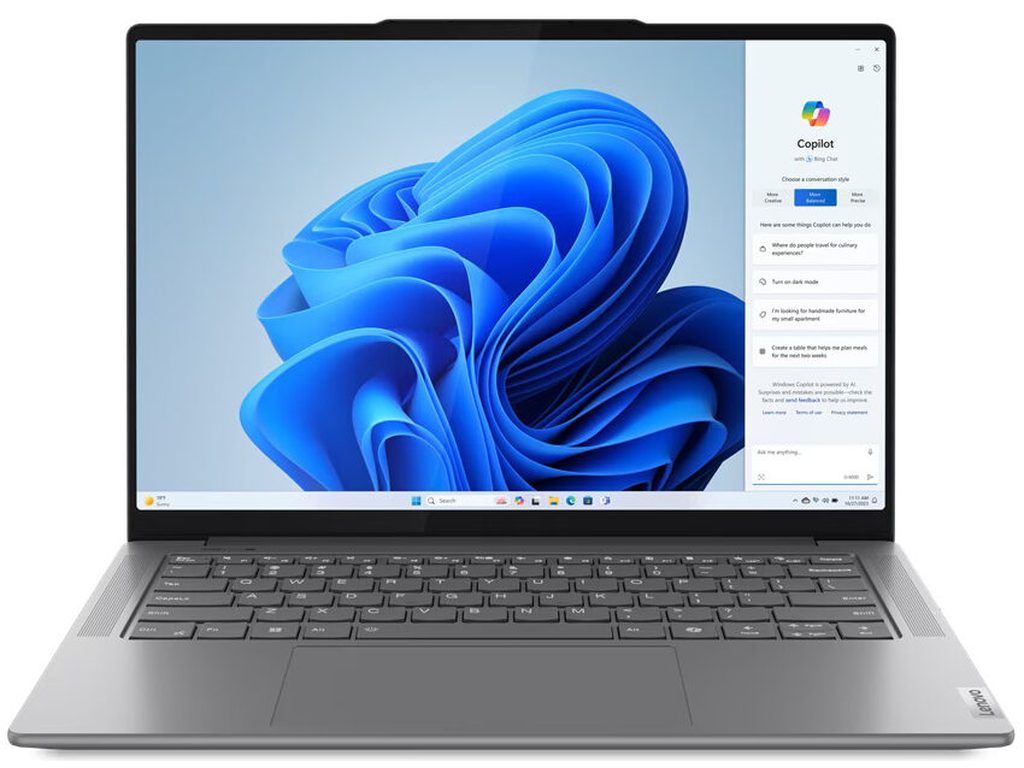

Charakterystyka konstrukcyjna i typowe objawy awarii w Lenovo Yoga Slim 9 14
Seria Lenovo Yoga Slim 9 14 reprezentuje segment smukłych urządzeń ultramobilnych, w których zastosowano zaawansowane panele dotykowe OLED lub IPS, miniaturyzację komponentów płyty głównej oraz zwarte obudowy wykonane ze stopów metali i szkła. Z punktu widzenia inżynierii serwisowej tak wysoki stopień integracji podzespołów oznacza, że nawet drobne nieprawidłowości w działaniu jednego modułu mogą rzutować na stabilność całego komputera. Diagnoza poprzedza każdą interwencję techniczną, co pozwala precyzyjnie ustalić źródło problemu bez ryzyka uszkodzenia delikatnych elementów konstrukcyjnych.
Do najczęściej obserwowanych objawów zgłaszanych podczas eksploatacji tych urządzeń należą:
- Brak reakcji na przycisk zasilania lub brak sygnalizacji ładowania przy podłączonym zasilaczu USB-PD (Power Delivery – standard przesyłania zasilania o wysokiej mocy przez port USB-C).
- Problemy z wyświetlaniem obrazu: migotanie podświetlenia, pasy na matrycy, brak reakcji na dotyk lub całkowity brak obrazu przy słyszalnej pracy wentylatorów (stan NO DISPLAY).
- Spadek wydajności pod obciążeniem, głośna praca układu chłodzenia lub nagłe wyłączanie się komputera w wyniku zjawiska thermal throttlingu (automatyczne obniżanie taktowania procesora w celu ochrony przed przegrzaniem).
- Trzaski, opór lub nierównomierne domykanie się pokrywy matrycy, wskazujące na postępujące zużycie lub zablokowanie zawiasów zespolonych z obudową.
- Niestabilne działanie portów USB-C/Thunderbolt (interfejs komunikacyjny łączący przesył danych, obrazu i zasilania w jednym złączu), objawiające się rozłączaniem zewnętrznych monitorów bądź stacji dokujących.
- Problemy z rejestrowaniem dotyku przez szklany touchpad lub brak reakcji klawiatury zintegrowanej z palmrestem (górną częścią obudowy laptopa).
Warianty problemów sprzętowych i elektronicznych w modelach Yoga Slim 9
Specyfika kompaktowej obudowy wymaga szczegółowego omówienia poszczególnych węzłów konstrukcyjnych, które w toku wieloletniej eksploatacji ulegają degradacji termicznej, mechanicznej bądź elektrycznej.
1. Uszkodzenia toru zasilania USB-PD i przetwornic płyty głównej
W Lenovo Yoga Slim 9 14 zrezygnowano z tradycyjnych gniazd zasilania na rzecz wielofunkcyjnych portów USB-C obsługujących protokół USB-PD. Ładowanie odbywa się przy zmiennych profilach napięciowych (od 5V do 20V), którymi zarządza dedykowany układ scalony Power Delivery Controller oraz kontroler KBC (Embedded Controller – mikrokontroler zarządzający procedurą startową, zasilaniem i pracą klawiatury). Skoki napięcia w sieci, stosowanie nieoryginalnych zasilaczy o niestabilnej charakterystyce prądowej lub wygięcie pinów wewnątrz gniazda mogą doprowadzić do przebicia kluczy przetwornicy głównej (tranzystorów MOSFET odpowiedzialnych za stabilizację napięć zasilających). Skutkuje to zwarciem w głównej linii zasilania i całkowitą blokadą uruchomienia płyty głównej.
2. Usterki matrycy i taśmy sygnałowej eDP/touch
Ekrany o wysokiej rozdzielczości i obsłudze wielopunktowego dotyku wymagają zastosowania wielożyłowych, ekranowanych taśm sygnałowych eDP (Embedded DisplayPort – standard cyfrowego przesyłu sygnału wideo wewnątrz obudowy laptopa). W modelu Yoga Slim 9 przewody te przechodzą przez mechanizm zawiasu, gdzie podlegają ciągłym naprężeniom skrętnym podczas otwierania i zamykania pokrywy. Przetarcie wiązki lub mikropęknięcia wewnątrz żył sygnałowych powodują zanikanie obrazu przy określonym kącie nachylenia ekranu, zakłócenia magistrali I2C (magistrala komunikacyjna łącząca digitizer dotykowy z płytą) lub powstawanie tzw. phantom touches (błędnych odczytów dotyku bez fizycznego kontaktu palca z ekranem).
3. Degradacja układu chłodzenia i past termoprzewodzących
Zminiaturyzowany układ chłodzenia składa się z cienkich komór parowych lub płaskich ciepłowodów (heatpipe – miedziana rurka z cieczą chłodzącą odprowadzająca ciepło) oraz miniaturowych wentylatorów z gęsto rozmieszczonymi łopatkami. Z powodu niewielkiej przestrzeni przepływu powietrza nawet cienka warstwa kurzu powoduje drastyczny spadek wydajności termicznej. Fabryczne pasty termoprzewodzące oraz termopady (elastyczne podkładki odprowadzające ciepło z sekcji zasilania) po pewnym czasie ulegają wysuszeniu i utracie przewodności cieplnej. W efekcie procesor oraz zintegrowany układ graficzny osiągają temperatury graniczne w ciągu kilku sekund po uruchomieniu wymagającej aplikacji, co prowadzi do restartów lub trwałego uszkodzenia połączeń lutowanych BGA (Ball Grid Array – technologia montażu układów scalonych na siatce kulek cynowych bezpośrednio na laminacie płyty głównej).
4. Uszkodzenia mechaniczne zawiasów i mocowań matrycy
Smukłe krawędzie obudowy ograniczają powierzchnię, na której producent może zakotwiczyć metalowe zawiasy. Opór stawiany przez fabrycznie wyregulowany mechanizm zawiasu przenoszony jest bezpośrednio na gwintowane tuleje wklejone w strukturę obudowy lub pokrywy ekranu. Przy braku regularnej konserwacji smarującej dochodzi do zatarcia osi zawiasu, co generuje siłę zdolną wyrwać mocowania z tworzywa lub odkształcić metalową pokrywę, stwarzając bezpośrednie ryzyko pęknięcia szklanego panelu wyświetlacza.
Procedura diagnostyczna i technologia naprawy
Każda naprawa w naszym serwisie opiera się na usystematyzowanym procesie weryfikacji sprzętowej. Wykorzystujemy specjalistyczną aparaturę pomiarową, stacje lutownicze na podczerwień i gorące powietrze oraz mikroskopy stereoskopowe, co pozwala na bezpieczną ingerencję w wielowarstwowe laminaty płyty głównej.
Diagnostyka elektroniczna i pomiary laboratoryjne
W przypadku braku reakcji na zasilanie procedura rozpoczyna się od demontażu dolnej pokrywy z zachowaniem procedur ESD (Electrostatic Discharge – ochrona przed wyładowaniami elektrostatycznymi mogącymi uszkodzić układy scalone) oraz bezpiecznego odpięcia baterii litowo-polimerowej. Następnie wykonywane są pomiary rezystancji na cewkach głównych przetwornic względem masy (zasilanie linii 3.3V, 5V, 1.8V, zasilanie pamięci RAM oraz rdzenia CPU). Pozwala to bez podłączania napięcia wykluczyć zwarcia w kluczowych obwodach.
Kolejny krok to podłączenie zasilacza laboratoryjnego z precyzyjnym miernikiem poboru prądu oraz analiza termowizyjna. Kamera termowizyjna natychmiast ujawnia uszkodzone elementy (kondensatory ceramiczne MLCC, kontrolery PWM czy tranzystory), które wydzielają nadmierne ciepło z powodu przebicia wewnętrznego.
Naprawa toru zasilania i lutowanie układów SMD/BGA
Po zlokalizowaniu usterki uszkodzone komponenty SMD (Surface-Mount Device – elementy montowane powierzchniowo) są wylutowywane, a pady lutownicze oczyszczane przy użyciu topników o wysokiej czystości. W przypadku awarii kontrolerów ładowania lub układów KBC montujemy wyłącznie fabrycznie nowe układy, zachowując restrykcyjne profile termiczne lutowania, aby nie doprowadzić do delaminacji (rozwarstwienia) wielowarstwowej płyty głównej. Jeśli zachodzi taka potrzeba, przeprowadzamy również programowanie pamięci SPI Flash (nieulotna pamięć przechowująca wsad BIOS/UEFI) z czyszczeniem regionu ME (Management Engine – podsystem zarządzający konfiguracją platformy sprzętowej).
Wymiana i kalibracja modułów wyświetlacza
W modelu Yoga Slim 9 matryca jest fabrycznie zespolona z panelem dotykowym i warstwą zabezpieczającą. W przypadku uszkodzeń mechanicznych lub przerw w strukturze digitizera wymieniamy kompletne, oryginalne skrzydło matrycy lub sam panel przy użyciu dedykowanych klejów strukturalnych reagujących na docisk. Po montażu weryfikujemy kalibrację punktów dotyku oraz poprawność działania czujników otwarcia pokrywy (czujników Halla bazujących na polu magnetycznym).
Regeneracja układu chłodzenia i konserwacja termiczna
Czyszczenie i optymalizacja termiczna z reguły nie przekraczają 24 godzin. W ramach tej procedury usuwamy zalegający kurz z radiatorów za pomocą sprężonego powietrza i pędzli antystatycznych, a z powierzchni krzemowych usuwamy resztki utlenionych materiałów termoprzewodzących przy użyciu alkoholu izopropylowego (IPA). Aplikujemy pasty termoprzewodzące o wysokiej przewodności cieplnej (wyrażanej w W/mK – watach na metr-kelwin) lub ciekły termopad na sekcję zasilania, co przywraca fabryczną kulturę pracy i zabezpiecza układ przed degradacją.
Czego nie należy robić przy awarii laptopa Lenovo Yoga Slim 9 14
Samodzielne próby naprawy nowoczesnych ultrabooków bez odpowiedniego zaplecza warsztatowego i wiedzy inżynieryjnej bardzo często prowadzą do nieodwracalnych uszkodzeń. Poniżej przedstawiono najczęstsze błędy, których należy bezwzględnie unikać:
- Otwieranie obudowy nieodpowiednimi narzędziami: Używanie metalowych wkrętaków, nożyków czy podważaków powoduje wyszczerbienie krawędzi aluminiowych, zerwanie plastikowych zaczepów, a w skrajnych przypadkach przebicie miękkiej obudowy ogniw baterii, co grozi gwałtownym zapłonem chemicznym.
- Manipulacje przy podzespołach z podłączoną baterią: Odłączanie lub podłączanie taśmy matrycy eDP przy wpiętym akumulatorze prowadzi do natychmiastowego zwarcia linii zasilania podświetlenia (często rzędu 19-20V) z niskonapięciowymi liniami sygnałowymi procesora (1.8V lub 3.3V). Skutkuje to trwałym spaleniem struktury CPU, eliminując możliwość ekonomicznej naprawy płyty.
- Stosowanie domowych klejów do naprawy zawiasów: Wlewanie klejów cyjanoakrylowych lub żywic epoksydowych w okolice pękniętych mocowań uniemożliwia późniejszy demontaż podzespołów, a opary kleju mogą trwale zmatowić optykę kamer oraz uszkodzić delikatne powłoki antyrefleksyjne ekranu.
- Korzystanie z przypadkowych uniwersalnych ładowarek USB-C: Tanie zasilacze bez certyfikowanych protokołów USB-PD mogą podać niewłaściwe napięcie na linię VBUS, doprowadzając do zniszczenia układów wejściowych płyty głównej.
Organizacja obsługi serwisowej i standardy jakości
Nasza działalność koncentruje się na niezależnej, specjalistycznej obsłudze urządzeń marki Lenovo. Posiadamy ponad 20 lat doświadczenia w zaawansowanej inżynierii elektronicznej, a w naszym portfolio znajduje się ponad 10 000 urządzeń przywróconych do pełnej sprawności technicznej. Zapewniamy wysoki standard realizacji usług:
- Wygodna obsługa mobilna: Oferujemy bezpłatny dojazd serwisanta do 1 godziny na obszarze Warszawy i okolic w promieniu 40 km.
- Elastyczność organizacyjna: Większość usterek usuwamy podczas pierwszej wizyty bezpośrednio na miejscu. W przypadku konieczności wykonania skomplikowanych prac lutowniczych BGA lub precyzyjnych pomiarów laboratoryjnych sprzęt jest odbierany przez kierowcę w trybie door-to-door.
- Darmowa diagnoza: Diagnoza w trybie door-to-door (odbiór przez kierowcę do weryfikacji sprzętowej) jest całkowicie bezpłatna. Jeśli naprawa z przyczyn technicznych okaże się niemożliwa, w trybie door-to-door obowiązuje zasada, że brak wykonania naprawy oznacza brak opłat za weryfikację.
- Sprzęt zastępczy: Na cały czas trwania procedury serwisowej zapewniamy bezpłatny laptop zastępczy, bez pobierania kaucji i bez limitu czasowego.
- Pewne komponenty i gwarancja: W procesie naprawczym stosujemy wyłącznie nowe, nigdy nieużywane podzespoły. Na wykonane usługi oraz zamontowane elementy udzielana jest gwarancja do 12 miesięcy. Czas realizacji naprawy z reguły nie przekracza 3 dni. Rozliczenie za wykonane usługi dokumentowane jest poprzez wystawienie faktury bez VAT.
Najczęściej zadawane pytania (FAQ)
Czy w laptopie Lenovo Yoga Slim 9 14 można rozbudować pamięć RAM?
Nie. W konstrukcji tego modelu pamięć RAM typu LPDDR jest w całości wlutowana bezpośrednio w płytę główną (układy BGA umieszczone obok procesora) i nie posiada dodatkowych slotów SO-DIMM. Ewentualna zmiana konfiguracji pamięci jest możliwa wyłącznie na poziomie zaawansowanego lutowania laboratoryjnego, poprzez wymianę całych kości BGA oraz modyfikację konfiguracji rezystorów logicznych (strapów) na płycie głównej.
Czy zbita szyba dotykowa wymaga wymiany całego skrzydła matrycy?
Z uwagi na proces fabrycznej laminacji OCA (Optically Clear Adhesive – technologia łączenia wyświetlacza z szybą za pomocą przezroczystego kleju optycznego) najbezpieczniejszym i najbardziej trwałym rozwiązaniem jest montaż kompletnego modułu ekranu. Zapewnia to idealne spasowanie, brak pęcherzy powietrza oraz stuprocentową czułość warstwy dotykowej.
Laptop nagle przestał się włączać i nie reaguje na żaden z portów USB-C. Co mogło się stać?
Najczęstszą przyczyną jest zwarcie w układzie kontrolera zasilania USB-PD, uszkodzenie pierwszego stopnia kluczy przetwornicy wejściowej lub błąd w sekcji zasilania pomocniczego KBC. Wymaga to przeprowadzenia szczegółowych pomiarów napięć i rezystancji na płycie głównej w celu wymiany uszkodzonych elementów półprzewodnikowych.
Ile trwa kompleksowa konserwacja układu chłodzenia w tym modelu?
Czyszczenie układu chłodzenia wraz z wymianą past termoprzewodzących i testami obciążeniowymi trwa do 24 godzin. W przypadku wizyty serwisanta na miejscu czynność ta jest zazwyczaj wykonywana podczas jednej wizyty.
