Naprawa Lenovo Yoga 2-1051F — najczęstsze problemy

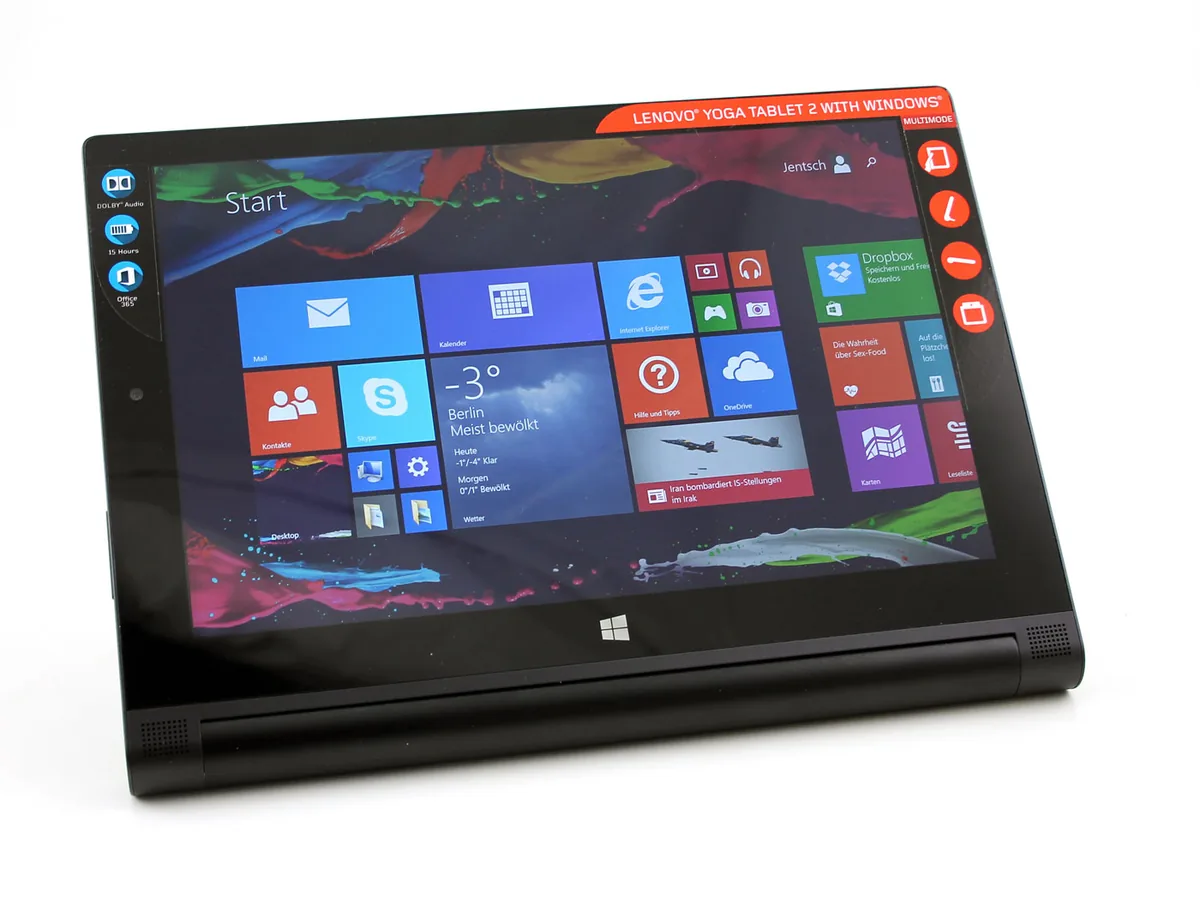

Seria urządzeń hybrydowych Lenovo Yoga łączy w sobie cechy mobilnego komputera osobistego oraz poręcznego panelu dotykowego. Model Lenovo Yoga 2-1051F z systemem Windows to konstrukcja oparta na zintegrowanej płycie głównej z procesorem o niskim poborze mocy, pasywnym układem odprowadzania ciepła oraz zintegrowanym akumulatorem litowo-jonowym. Ze względu na miniaturyzację komponentów, ciasne upakowanie podzespołów wewnątrz smukłej obudowy oraz specyfikę zasilania poprzez port micro-USB, urządzenie to bywa podatne na określone usterki sprzętowe i programowe. Wieloletnia eksploatacja tego typu sprzętu prowadzi do naturalnego zużycia ogniw zasilających, uszkodzeń gniazd komunikacyjnych oraz problemów ze stabilnością oprogramowania układowego.

Charakterystyka usterek w modelu Lenovo Yoga 2-1051F

Doświadczenie w serwisowaniu urządzeń z linii Lenovo Yoga pozwala wyodrębnić powtarzające się symptomy awarii w modelu Yoga 2-1051F. W codziennej praktyce serwisowej obserwuje się zróżnicowane objawy, które na pierwszy rzut oka mogą wskazywać na uszkodzenie jednego elementu, podczas gdy źródło problemu leży w zupełnie innym module.

Do najczęściej zgłaszanych nieprawidłowości należą:

• Brak reakcji na włącznik zasilania przy podłączonej ładowarce lub zapalanie się diody sygnalizacyjnej bez uruchomienia ekranu.
• Przerywanie procesu ładowania przy poruszeniu przewodem zasilającym bądź całkowity brak wykrywania źródła prądu przez kontroler zasilania.
• Brak reakcji panelu dotykowego (digitizera) na dotyk w określonych strefach wyświetlacza lub zjawisko samoczynnego klikania (tzw. ghost touching).
• Zawieszanie się urządzenia na logo startowym Lenovo podczas inicjalizacji środowiska UEFI/BIOS (oprogramowania układowego płyty głównej).
• Bardzo powolne ładowanie baterii, spadki poziomu energii pomimo podłączonego zasilacza lub natychmiastowe wyłączanie się sprzętu po odpięciu kabla.
• Zaniki łączności bezprzewodowej Wi-Fi i Bluetooth po wybudzeniu z trybu uśpienia (Connected Standby).

Przyczyny problemów z zasilaniem i układem ładowania

Architektura zasilania w Lenovo Yoga 2-1051F opiera się na porcie micro-USB, który odpowiada zarówno za transfer danych w standardzie OTG (funkcja pozwalająca na podłączanie akcesoriów peryferyjnych), jak i dostarczanie prądu o podwyższonym napięciu wymaganym do ładowania akumulatora. Taka konstrukcja stwarza szereg wyzwań eksploatacyjnych.

Gniazdo micro-USB jest lutowane powierzchniowo do płytki drukowanej. Pod wpływem naprężeń mechanicznych, szarpania kablem podczas użytkowania urządzenia lub stosowania nieoryginalnych przewodów o zbyt ciasnych wtykach, dochodzi do wyłamania pinów sygnałowych bądź pęknięcia padów lutowniczych (punktów kontaktowych na laminacie). Skutkuje to brakiem ciągłości obwodu zasilania.

Drugim istotnym czynnikiem jest degradacja układu PMIC (Power Management Integrated Circuit — scalonego kontrolera zarządzania zasilaniem). Odpowiada on za dystrybucję napięć do procesora, pamięci RAM oraz sekcji ładowania. Wahania napięcia w sieci elektrycznej, używanie ładowarek bez odpowiedniej stabilizacji prądowej lub zwarcia na pinach gniazda USB mogą prowadzić do uszkodzenia tego kontrolera. W takim stanie urządzenie pobiera znikomy prąd i nie jest w stanie zainicjować procedury startowej płyty głównej.

Kolejną przyczyną jest naturalne starzenie się akumulatora litowo-jonowego. Po setkach cykli ładowania wewnętrzna rezystancja ogniw wzrasta, a elektronika baterii (BMS — Battery Management System) może przejść w stan blokady, jeśli napięcie na pojedynczych celach spadnie poniżej krytycznego progu bezpieczeństwa. Wówczas sprzęt nie uruchomi się nawet przy sprawnym zasilaczu sieciowym.

Usterki matrycy LCD, digitizera i mechanizmu podstawki

W modelu Yoga 2-1051F zastosowano wyświetlacz scalony z warstwą dotykową w procesie pełnego laminowania (technologia eliminująca szczelinę powietrzną między szkłem a matrycą IPS). Rozwiązanie to gwarantuje doskonałe kąty widzenia, jednak niesie ze sobą określone konsekwencje serwisowe w przypadku uszkodzeń mechanicznych.

Nawet mikroskopijne pęknięcie zewnętrznej szyby prowadzi do przerwania ścieżek przewodzących tlenku indu i cyny (ITO), co paraliżuje działanie dotyku na całej powierzchni lub w wybranym sektorze. Z kolei usterka taśmy sygnałowej eDP (Embedded DisplayPort — magistrali przesyłającej sygnał wideo z płyty głównej do ekranu), która przechodzi przez rejon zawiasu i cylindrycznej komory baterii, może objawiać się migotaniem obrazu, pionowymi pasami lub całkowitym brakiem podświetlenia.

Charakterystyczna dla serii Yoga metalowa podstawka (tzw. kickstand) zintegrowana z cylindrem mieści w sobie również elementy anten bezprzewodowych oraz przetworniki akustyczne. Luzy na zawiasach podstawki, wyrobienie mechanizmu blokującego lub upadek urządzenia na krawędź cylindra mogą doprowadzić do zmiażdżenia wewnętrznych przewodów antenowych, co skutkuje drastycznym spadkiem zasięgu sieci Wi-Fi.

Błędy oprogramowania układowego UEFI i pamięci eMMC

Lenovo Yoga 2-1051F korzysta z wbudowanej pamięci masowej typu eMMC (pamięci flash wlutowanej bezpośrednio w płytę główną) oraz 32-bitowego lub 64-bitowego środowiska UEFI. W przypadku nagłego odcięcia zasilania podczas aktualizacji systemu Windows lub wyczerpania limitu cykli zapisu komórek flash NAND, dochodzi do uszkodzenia tablicy partycji GPT lub struktury bazy danych BCD (Boot Configuration Data — konfiguracji rozruchowej systemu).

Objawia się to zapętleniem procesu uruchamiania, przechodzeniem do trybu automatycznej naprawy, który kończy się niepowodzeniem, lub bezpośrednim wejściem do menu serwisowego BIOS z brakiem wykrywalnego nośnika danych. W skrajnych przypadkach uszkodzeniu ulega wsad pamięci SPI Flash (układu scalonego przechowującego kod BIOS), co wymaga bezpośredniego programowania programatorem zewnętrznym na poziomie komponentów.

Przebieg profesjonalnej diagnostyki i procedur naprawczych

Naprawa urządzeń o tak zwartej konstrukcji wymaga zachowania rygorystycznych procedur bezpieczeństwa ESD (ochrony przed wyładowaniami elektrostatycznymi) oraz użycia specjalistycznych narzędzi mikrolutowniczych i pomiarowych.

Proces weryfikacji i usuwania usterek obejmuje następujące kroki:

• Pomiary linii zasilania — wpięcie w tor ładowania miernika USB oraz oscyloskopu w celu sprawdzenia poboru prądu, wykrycia ewentualnych tętnień napięcia oraz weryfikacji komunikacji po liniach D+ i D-.
• Demontaż obudowy — bezpieczne otwarcie zatrzasków z użyciem separatorów termicznych i narzędzi z tworzywa sztucznego, co zapobiega odkształceniom magnezowo-aluminiowego korpusu.
• Weryfikacja pod mikroskopem stereoskopowym — inspekcja gniazda micro-USB, połączeń lutowanych, cewek przetwornic napięcia oraz kondensatorów filtrujących pod kątem mikropęknięć i korozji.
• Regeneracja lub wymiana portu ładowania — usunięcie uszkodzonego elementu stacją lutowniczą na gorące powietrze (hot-air), oczyszczenie padów lutowniczych i montaż nowego gniazda z zastosowaniem stopu lutowniczego o odpowiedniej elastyczności termomechanicznej.
• Regeneracja sekcji zasilania — w przypadku uszkodzenia układu scalonego PMIC następuje jego wylutowanie, przygotowanie pól montażowych i wlutowanie fabrycznie nowego układu.
• Obsługa pamięci masowej i BIOS — programowanie kości BIOS w programatorze sprzętowym z rekonstrukcją unikalnych danych urządzenia lub reinstalacja czystego obrazu systemu operacyjnego dedykowanego dla platformy ze zintegrowanymi sterownikami Intel Atom.
• Testy obciążeniowe — po montażu urządzenie przechodzi testy stabilności pod pełnym obciążeniem procesora, weryfikację równomierności ładowania ogniwa oraz test responsywności digitizera w dedykowanym oprogramowaniu diagnostycznym.

Do napraw stosowane są wyłącznie nowe podzespoły, co zapobiega szybkiemu nawrotowi problemów związanych ze zmęczeniem materiału. Standardowy czas usunięcia usterki z reguły nie przekracza 3 dni roboczych, a prace konserwacyjne czy optymalizacyjne realizowane są do 24 godzin. Na wykonane czynności serwisowe udzielana jest gwarancja do 12 miesięcy.

Czego unikać podczas prób samodzielnej naprawy

Konstrukcja Lenovo Yoga 2-1051F jest wysoce zintegrowana, przez co nieumiejętne próby ingerencji w sprzęt niosą ryzyko nieodwracalnych uszkodzeń. Warto poznać najczęstsze błędy popełniane podczas niefachowych prób usunięcia awarii:

Podważanie obudowy metalowymi narzędziami — użycie noży, śrubokrętów lub metalowych otwieraków prowadzi do wyszczerbienia krawędzi szklanego panelu dotykowego, uszkodzenia taśm elastycznych biegnących wzdłuż ramki oraz zwarcia elementów płyty głównej.

Próby dociskania wyłamanego gniazda USB — wciskanie wtyczki pod kątem w celu "złapania styku" powoduje zwarcie linii 5V z liniami sygnałowymi procesora, co prowadzi do natychmiastowego przepalenia mostka południowego wbudowanego w strukturę procesora SoC (System on Chip). Taka awaria eliminuje płytę główną z dalszej eksploatacji.

Samodzielne lutowanie bez regulacji temperatury — użycie transformatorowej lutownicy o zbyt dużej mocy odkleja delikatne ścieżki miedziane od laminatu wielowarstwowego, niszcząc strukturę płyty głównej w stopniu uniemożliwiającym ponowny montaż gniazda.

Stosowanie uniwersalnych ładowarek niskiej jakości — tanie zasilacze bez filtrów przeciwzakłóceniowych podają niestabilne napięcie, co prowadzi do przegrzewania się układu zarządzania zasilaniem oraz powstawania zakłóceń uniemożliwiających prawidłową pracę panelu dotykowego podczas ładowania.

Organizacja obsługi serwisowej

Obsługa urządzeń realizowana jest w wygodnym modelu dojazdowym na terenie Warszawy oraz w okolicznych miejscowościach w promieniu 40 km, gdzie dojazd do klienta następuje do 1 godziny od przyjęcia zgłoszenia. Diagnostyka na miejscu u klienta jest procedurą płatną zgodnie z czasem pracy specjalisty, natomiast sam dojazd pozostaje bezpłatny. W przypadku konieczności wykonania zaawansowanych prac mikrolutowniczych lub pomiarowych pod mikroskopem, sprzęt odbierany jest przez kierowcę w trybie door-to-door, gdzie wstępna weryfikacja techniczna jest bezpłatna, a zasada braku opłat w razie braku możliwości naprawy dotyczy wyłącznie tego trybu przekazania sprzętu. Na cały okres trwania procedury naprawczej dostępny jest bezpłatny laptop zastępczy, wydawany bez kaucji i bez ograniczeń czasowych. Po zakończeniu prac wystawiana jest faktura bez VAT.

Pytania i odpowiedzi (FAQ)

Czy bardzo wolne ładowanie Lenovo Yoga 2-1051F oznacza konieczność wymiany baterii?
Nie zawsze. W większości przypadków objaw ten wynika ze zużycia lub naderwania styków w gnieździe micro-USB, uszkodzenia samego przewodu zasilającego bądź awarii kontrolera ładowania na płycie głównej. Dokładna weryfikacja toru zasilania pozwala precyzyjnie ustalić, czy wymiana akumulatora jest rzeczywiście konieczna.

Czy po uszkodzeniu dotyku trzeba wymieniać cały ekran wraz z wyświetlaczem?
W modelu Yoga 2-1051F digitizer jest fabrycznie sklejony z matrycą LCD na całej powierzchni klejem optycznym OCA (Optically Clear Adhesive). Choć teoretycznie możliwa jest refabrykacja, w praktyce serwisowej zaleca się montaż kompletnego, nowego modułu wyświetlacza, co gwarantuje fabryczną jakość obrazu, brak pęcherzy powietrza oraz bezproblemowe działanie warstwy dotykowej.

Urządzenie zawiesiło się na logo Lenovo i nie reaguje. Co można zrobić?
Można przeprowadzić twardy reset poprzez przytrzymanie przycisku zasilania przez około 15–20 sekund. Jeśli po ponownym włączeniu problem nadal występuje, świadczy to o uszkodzeniu struktury plików startowych systemu Windows, błędzie oprogramowania układowego UEFI lub uszkodzeniu komórek pamięci eMMC. W takiej sytuacji konieczna jest specjalistyczna naprawa programowa lub sprzętowa.

Jak dbać o port zasilania, aby uniknąć jego ponownego uszkodzenia?
Zaleca się unikanie korzystania ze sprzętu w pozycji, która powoduje zginanie lub naprężanie kabla wpiętego do gniazda. Warto stosować wyłącznie sprawdzone kable o odpowiedniej giętkości oraz unikać gwałtownego wyciągania wtyczki. Pomocne bywają również adaptery magnetyczne, które redukują liczbę cykli wpinania fizycznej wtyczki do portu micro-USB.
