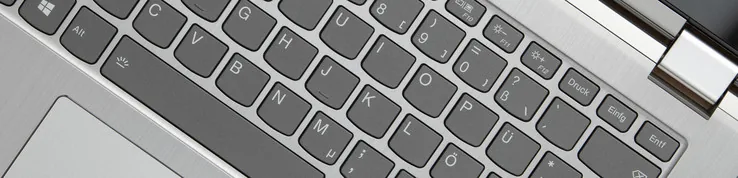

Model Lenovo Yoga 530-14IKB o oznaczeniu kodowym 81EK00CWGE to 14-calowy laptop konwertowalny (urządzenie typu 2w1 łączące funkcje klasycznego notebooka i dotykowego tabletu). Konstrukcja ta wyposażona jest w obrotowe zawiasy 360 stopni, dotykową matrycę oraz zintegrowane podzespoły zoptymalizowane pod kątem mobilności. Ze względu na specyfikę budowy mechanicznej, kompaktowy układ chłodzenia oraz wysokie naprężenia powstające podczas częstego obracania ekranu, urządzenie to trafia do procedury diagnostycznej z powtarzalnymi objawami awarii. Wieloletnia eksploatacja laptopów z tej serii uwidacznia newralgiczne punkty konstrukcyjne, które wymagają ukierunkowanej weryfikacji laboratoryjnej.
Charakterystyczne objawy awarii w modelu Lenovo Yoga 530-14IKB
Usterki występujące w konfiguracji 81EK00CWGE manifestują się na kilka wyraźnych sposobów. Do najczęściej rejestrowanych symptomów należą:
- Brak reakcji na przycisk zasilania: Urządzenie nie uruchamia się, diody kontrolne nie sygnalizują ładowania, a płyta główna pozostaje całkowicie nieaktywna po podłączeniu zasilacza sieciowego.
- Mechaniczny opór i rozchodzenie się obudowy: Podczas próby zmiany kąta nachylenia pokrywy słyszalne jest trzaskanie, ramka matrycy odstaje od tylnej klapy, a w skrajnych przypadkach pęknięciu ulega szkło ekranu dotykowego (digitizera).
- Zanik lub migotanie obrazu przy zmianie pozycji ekranu: Wyświetlacz traci podświetlenie, pojawiają się na nim pasy pionowe lub poziome, a funkcja dotykowa przestaje reagować po obróceniu laptopa w tryb namiotu bądź tabletu.
- Przegrzewanie i gwałtowne spadki wydajności: Wentylator stale pracuje na maksymalnych obrotach, generując głośny hałas, a procesor wchodzi w stan dławienia termicznego (ang. thermal throttling, czyli automatyczne obniżanie taktowania rdzeni w celu ochrony przed przegrzaniem).
- Problemy z ładowaniem akumulatora: Laptop działa wyłącznie na zasilaczu, poziom naładowania baterii zatrzymuje się na stałej wartości lub następuje nagłe wyłączenie sprzętu po odpięciu przewodu sieciowego.
- Niestabilna praca po zalaniu: Zablokowane klawisze, brak działania gładzika (touchpada) lub samoczynne wyłączanie się systemu operacyjnego pod obciążeniem.
Przyczyny usterek konstrukcyjnych, mechanicznych i elektronicznych
Złożona budowa hybrydowa modelu Yoga 530-14IKB sprawia, że źródła problemów leżą zarówno w zmęczeniu materiałów mechanicznych, jak i w awariach miniaturowych komponentów elektronicznych.
Uszkodzenia zespołu zawiasów i mocowań klapy matrycy
W urządzeniach konwertowalnych zawiasy stawiają znaczny opór mechaniczny, aby utrzymać stabilną pozycję ekranu pod dotykiem palca lub rysika. Siły te przenoszone są bezpośrednio na mosiężne tuleje gwintowane zatopione w plastikowych gniazdach pokrywy górnej. Z biegiem czasu dochodzi do zatarcia osi obrotu zawiasu oraz zmęczeniowego wyłamania gniazd montażowych. Skutkuje to wypchnięciem zawiasu na zewnątrz, przerwaniem integralności obudowy oraz powstaniem naprężeń zagrażających bezpośrednio matrycy LCD.
Przetarcia i mikropęknięcia taśmy sygnałowej eDP
Połączenie między płytą główną a panelem wyświetlacza realizowane jest za pomocą elastycznej wiązki przewodów (taśmy eDP – embedded DisplayPort). Przebiega ona przez wąski kanał wewnątrz zawiasu. Nieustanne obracanie pokrywy o pełen kąt 360 stopni powoduje zginanie, skręcanie i stopniowe wycieranie izolacji oraz przerwanie mikroskopijnych żył miedzianych. Efektem są zakłócenia magistrali sygnałowej, błędy odczytu kontrolera dotyku I2C/USB lub zwarcia linii zasilania podświetlenia do masy.
Awarie toru zasilania i sekcji ładowania na płycie głównej
Układ zasilania płyty głównej podlega stałym obciążeniom prądowym. Do częstych usterek zalicza się uszkodzenie kontrolera ładowania (układu charger IC), przebicie tranzystorów MOSFET w głównej gałęzi zasilania 20 V oraz uszkodzenia przetwornic pomocniczych generujących napięcia 3,3 V i 5 V (stany czuwania Always-On). Wypalenie któregokolwiek z tych elementów uniemożliwia dystrybucję energii do mostka, procesora oraz pamięci RAM.
Zdegradowany układ odprowadzania ciepła
Niewielka kubatura obudowy ogranicza przepływ powietrza. Fabryczna pasta termoprzewodząca (interfejs termiczny pomiędzy rdzeniem krzemowym a miedzianym radiatorem) po kilkunastu miesiącach ulega degradacji i wysycha, tracąc zdolność przewodzenia energii cieplnej. Osiadający na radiatorze pył tworzy barierę uniemożliwiającą wydmuchiwanie gorącego powietrza na zewnątrz, co podnosi temperaturę pracy kluczowych struktur półprzewodnikowych.
Procedura diagnostyczna i standardy naprawcze
Prawidłowe usunięcie usterki w modelu Lenovo Yoga 530-14IKB-81EK00CWGE opiera się na wieloetapowej weryfikacji technicznej. Doświadczenie serwisu obejmujące ponad 20 lat praktyki oraz ponad 10 000 urządzeń poddanych procedurom naprawczym pozwala na precyzyjne odnalezienie źródła problemu bez konieczności nieuzasadnionej wymiany sprawnych modułów.
Diagnostyka rozpoczyna się od bezpiecznego demontażu dolnej pokrywy (ang. lower case) z zachowaniem procedur ochrony antystatycznej ESD (ochrona przed wyładowaniami elektrostatycznymi mogącymi uszkodzić wrażliwe układy scalone). Następnie realizowane są następujące czynności pomiarowe i naprawcze:
- Pomiary elektryczne pod mikroskopem stereoskopowym: Weryfikacja rezystancji głównych cewek zasilających w stosunku do masy w celu wykluczenia zwarć w liniach niskonapięciowych (zasilanie rdzenia procesora VCORE, kontrolera pamięci, układu graficznego). Sprawdzane są stany logiczne sygnałów załączających pochodzących z kontrolera wbudowanego KBC (Keyboard Controller / Embedded Controller).
- Regeneracja i rekonstrukcja obudowy: W przypadku wyłamanych mocowań zawiasów wykonywane jest odtworzenie gniazd montażowych przy użyciu przemysłowych tworzyw utwardzanych chemicznie lub wymiana pokrywy na fabrycznie nową. Zawiasy poddawane są precyzyjnej regulacji siły docisku (momentu obrotowego), co zapobiega powtórnemu uszkodzeniu konstrukcji.
- Wymiana wiązek sygnałowych i paneli dotykowych: W razie przerw w taśmie eDP montowane są wyłącznie nowe, oryginalnie ekranowane wiązki przewodów. Przy uszkodzeniach mechanicznych matrycy następuje wymiana kompletnego modułu wyświetlacza wraz z warstwą dotykową i ramką.
- Lutowanie BGA i SMD: Uszkodzone kontrolery przetwornic, diody zabezpieczające TVS oraz układy logiczne wymieniane są na stacjach lutowniczych z kontrolowanym profilem temperaturowym. W przypadku korozji po kontakcie z cieczą płyta główna trafia do myjki ultradźwiękowej w roztworze dedykowanej chemii neutralizującej sole mineralne.
- Konserwacja układu termicznego: Czyszczenie łopatek wentylatora, udrożnienie finów radiatora oraz aplikacja past termoprzewodzących o wysokiej przewodności cieplnej (wyrażanej w W/mK) oraz nowych termopadów elastycznych na sekcję zasilania VRM.
W przypadku obsługi mobilnej serwisant wykonuje weryfikację na miejscu. Dojazd realizowany jest do 1 godziny na obszarze Warszawy i okolic w promieniu 40 km, a większość usterek usuwamy podczas pierwszej wizyty. W sytuacji, gdy wymagane jest zaawansowane lutowanie mikroskopowe, sprzęt trafia do naprawy stacjonarnej za pośrednictwem kierowcy w trybie door-to-door (w tym wariancie weryfikacja stanu sprzętu jest całkowicie bezpłatna, a na czas prac udostępniany jest bezpłatny laptop zastępczy bez kaucji i limitu czasowego). Czas naprawy z reguły nie przekracza 3 dni, natomiast profilaktyczne czyszczenie i przyspieszanie realizowane jest do 24 godzin. Na wykonane usługi montażu nowych komponentów udzielana jest gwarancja do 12 miesięcy.
Zagrożenia związane z niefachowymi próbami naprawy
Samodzielna ingerencja w zminiaturyzowaną strukturę laptopa Lenovo Yoga 530-14IKB wiąże się ze znacznym ryzykiem pogłębienia uszkodzeń:
- Użycie klejów cyjanoakrylowych do mocowania zawiasów: Kleje błyskawiczne są kruche i nie przenoszą obciążeń ścinających. Dodatkowo opary cyjanoakrylu trwale matowią powierzchnie plastikowe oraz mogą uszkodzić powłokę antyrefleksyjną matrycy i elementy optyczne kamery internetowej.
- Rozwarstwienie digitizera przy braku separatora podciśnieniowego: Próba odklejenia stłuczonego szkła dotykowego bez kontrolowanego podgrzania prowadzi do nieodwracalnego pęknięcia właściwego panelu LCD pod spodem.
- Zwarcia przy odpinaniu baterii: Niewłaściwe użycie metalowych narzędzi w pobliżu złącza akumulatora powoduje zwarcie linii detekcji danych SMBus (magistrali danych baterii) bezpośrednio do linii wysokiego napięcia, co natychmiastowo niszczy procesor lub kontroler KBC.
- Brak neutralizacji cieczy: Pozostawienie zalanego laptopa do wyschnięcia inicjuje proces elektrokorozji (utleniania miedzi pod wpływem przepływu prądu), który w ciągu kilkunastu godzin bezpowrotnie trawi ścieżki sygnałowe w wewnętrznych warstwach laminatu PCB.
Pytania i odpowiedzi (FAQ)
Czy pęknięty zawias w Lenovo Yoga 530 oznacza konieczność wymiany całej obudowy?
Nie zawsze. Jeśli uszkodzeniu uległy jedynie gniazda śrub wewnątrz pokrywy matrycy lub dolnego korpusu, możliwa jest ich trwała rekonstrukcja z użyciem kompozytów chemicznych oraz regulacja siły oporu zawiasu. Wymiana na nowe elementy jest konieczna jedynie w przypadku deformacji zewnętrznej powłoki aluminium bądź pęknięcia samego metalowego ramienia zawiasu.
Dlaczego ekran w Lenovo Yoga 530 migocze tylko w określonej pozycji?
Objaw ten wskazuje na mechaniczne uszkodzenie elastycznej taśmy sygnałowej eDP poprowadzonej w kanale zawiasu. Przy określonym kącie otwarcia pokrywy przerwane mikroprzewody tracą ciągłość elektryczną, co objawia się migotaniem, zniekształceniem barw lub zanikiem sygnału. Wymaga to montażu nowej wiązki przewodów.
Jak często należy przeprowadzać konserwację układu chłodzenia w tym modelu?
Zaleca się wymianę pasty termoprzewodzącej oraz czyszczenie radiatora z pyłu co 12 do 18 miesięcy. Regularny serwis termiczny zapobiega degradacji połączeń lutowanych pod procesorem oraz eliminuje problem głośnej pracy wentylatora i spadków płynności systemu.
Co należy zrobić bezpośrednio po zalaniu laptopa Yoga 530 cieczą?
Należy natychmiast odłączyć zasilacz sieciowy i wyłączyć komputer. Nie wolno podejmować prób ponownego uruchomienia ani podłączania ładowarki. Urządzenie powinno trafić do weryfikacji elektronicznej w celu chemicznego oczyszczenia płyty głównej z osadów, zanim rozpocznie się proces niszczenia ścieżek miedzianych.
