Naprawa Lenovo Yoga 710-14IKB 80V4002HGE Convertible — najczęstsze problemy

Charakterystyka konstrukcji hybrydowej Lenovo Yoga 710-14IKB i typowe objawy usterek

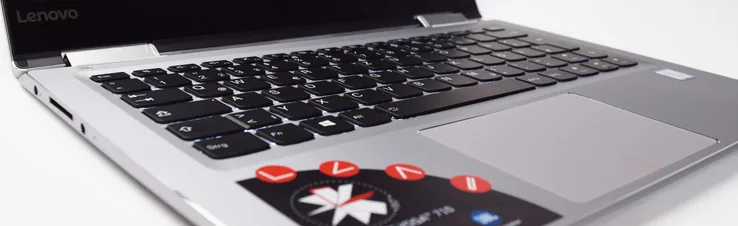

Model Lenovo Yoga 710-14IKB (kod konfiguracji 80V4002HGE) to laptop konwertowalny (urządzenie łączące cechy klasycznego komputera przenośnego oraz dotykowego tabletu dzięki obrotowemu mechanizmowi zawiasów 360 stopni). Zastosowanie smukłej obudowy ze stopów metali, matrycy dotykowej IPS (technologia wyświetlania zapewniająca szerokie kąty widzenia oraz precyzyjne odwzorowanie kolorów) oraz dedykowanego układu graficznego w kompaktowej obudowie stawia przed tym modelem specyficzne wyzwania eksploatacyjne. W codziennym użytkowaniu elementy mechaniczne oraz podzespoły elektroniczne poddawane są ciągłym naprężeniom wynikającym ze zmiany trybów pracy urządzenia.

W praktyce serwisowej obserwuje się szereg powtarzalnych symptomów wskazujących na postępującą degradację podzespołów w tej platformie sprzętowej. Do najczęściej zgłaszanych nieprawidłowości należą:

• Mechaniczne opory, trzaski lub rozchodzenie się obudowy w narożnikach podczas otwierania pokrywy matrycy lub obracania ekranu do trybu tabletu.
• Brak reakcji na dotyk w określonych strefach ekranu lub tzw. phantom touch (samoistne, fałszywe rejestrowanie dotknięć przez panel dotykowy bez fizycznego kontaktu z palcem).
• Zanikanie obrazu, migotanie podświetlenia lub pojawianie się artefaktów (zniekształceń obrazu w postaci pasków, szumów lub plam) przy zmianie kąta nachylenia pokrywy.
• Brak ładowania akumulatora, przerywanie zasilania przy poruszeniu wtykiem lub całkowity brak reakcji na włącznik zasilania.
• Nadmierne nagrzewanie się dolnej pokrywy, głośna praca wentylatora oraz dławienie termiczne, czyli thermal throttling (automatyczne obniżanie taktowania procesora i karty graficznej w celu ochrony przed przegrzaniem).
• Zawieszanie się systemu operacyjnego, błędy typu BSOD (Blue Screen of Death, czyli niebieski ekran błędu krytycznego systemu) pod obciążeniem graficznym lub samoistne wyłączanie się komputera.

Przyczyny awarii w modelu Lenovo Yoga 710-14IKB

Złożona konstrukcja laptopa konwertowalnego sprawia, że źródła problemów mogą mieć charakter mechaniczny, termiczny lub ściśle elektroniczny. Właściwa identyfikacja przyczyny wymaga uwzględnienia specyfiki rozmieszczenia elementów w obudowie o ograniczonej przestrzeni.

Uszkodzenia mechanizmu zawiasów i mocowań matrycy

Zawiasy w serii Yoga muszą generować odpowiedni opór, aby utrzymać pozycję ekranu w dowolnym ustawieniu. Z biegiem czasu smar w mechanizmie traci swoje właściwości, a siła potrzebna do obrotu gwałtownie rośnie. Nadmierne naprężenia przenoszą się bezpośrednio na metalowe gwinty osadzone w obudowie oraz na krawędzie digitizera (warstwy dotykowej zespolonej ze szkłem ochronnym matrycy). Prowadzi to do wyłamywania gniazd montażowych, pękania prowadnic, a w skrajnych przypadkach do naprężeń powodujących pęknięcie matrycy LCD (wyświetlacza ciekłokrystalicznego).

Degradacja taśmy sygnałowej eDP i modułu dotykowego

Przez zawiasy przechodzi wiązka sygnałowa eDP (Embedded DisplayPort, magistrala przesyłająca cyfrowy sygnał wideo o wysokiej przepustowości do matrycy) oraz przewody magistrali I2C/USB odpowiedzialne za komunikację z kontrolerem dotyku. Wielokrotne zginanie i skręcanie wiązki podczas transformacji urządzenia prowadzi do mikroprzełamań miedzianych żył wewnątrz taśmy. Objawia się to okresowym zanikiem obrazu, migotaniem podświetlenia LED lub całkowitym wyłączeniem funkcji dotykowych.

Niestabilność termiczna układu chłodzenia i degradacja BGA

W obudowie modelu 710-14IKB zintegrowano procesor niskonapięciowy wraz z dedykowanym układem graficznym. Wspólny radiator miedziany odprowadza ciepło za pomocą miniaturowych rurek cieplnych (heatpipe, miedzianych rurek wypełnionych cieczą roboczą zmieniającą stan skupienia). Gromadzący się kurz tworzy tzw. filc na wylocie radiatora, co w połączeniu z wysychaniem pasty termoprzewodzącej (materiału wypełniającego mikroskopijne nierówności między rdzeniem krzemowym a radiatorem) skutkuje pracą podzespołów w temperaturach przekraczających normy fabryczne. Długotrwały stres termiczny prowadzi do degradacji spoiwa lutowniczego pod układami BGA (Ball Grid Array, typ montażu powierzchniowego z wykorzystaniem kulek cynowych pod układem scalonym) i uszkodzenia sekcji zasilania.

Awarie sekcji zasilania i gniazda ładowania

Gniazdo zasilania DC-IN (złącze wejściowe prądu stałego) w modelach przenośnych narażone jest na naprężenia mechaniczne podczas pracy na zasilaczu. Pęknięcia wewnętrznych pinów lub połączeń lutowanych generują iskrzenie, co prowadzi do zwarć w linii głównej zasilania (VCC_B+). Uszkodzeniu ulegają wówczas klucze wejściowe MOSFET (tranzystory polowe sterujące przepływem prądu) oraz kontroler ładowania baterii typu PMIC (układ zarządzania zasilaniem na płycie głównej).

Procedura diagnostyczna i proces naprawy w serwisie

Prawidłowe usunięcie usterek w urządzeniach z rodziny Yoga wymaga zachowania rygorystycznych standardów serwisowych oraz wdrożenia precyzyjnych procedur pomiarowych. Doświadczenie budowane przez ponad 20 lat oraz realizacja napraw w liczbie ponad 10 000 urządzeń pozwalają na szybkie wyodrębnienie specyficznych wad układowych w tej architekturze.

Weryfikacja elektroniczna płyty głównej

Diagnoza poprzedza każdą ingerencję sprzętową. W przypadku problemów z zasilaniem lub brakiem obrazu wykonuje się sekwencję pomiarów przy użyciu mikroskopu stereoskopowego, mikrowoltomierza oraz kamery termowizyjnej (urządzenia rejestrującego rozkład temperatur w celu natychmiastowej lokalizacji zwarć):

• Pomiar rezystancji względem masy na głównych cewkach przetwornic napięć (linii 3.3V, 5V, 1.05V, linii zasilania pamięci RAM oraz rdzeni CPU i GPU).
• Weryfikacja obecności sygnałów startowych wysyłanych przez układ KBC / EC (Embedded Controller, mikrokontroler zarządzający procedurą uruchamiania, pracą klawiatury i monitorowaniem temperatury).
• Programowanie kości pamięci flash SPI (pamięci przechowującej wsad BIOS/UEFI) czystym wsadem z wyczyszczonym regionem ME (Management Engine, podsystemem zarządzania procesora).
• Wymiana uszkodzonych elementów biernych i półprzewodników w technologii SMD (montaż powierzchniowy) przy użyciu stacji lutowniczych na gorące powietrze oraz lutownic mikrokolbowych.

Regeneracja i rekonstrukcja zawiasów oraz obudowy

W przypadku wyłamania mocowań mechanicznych nie stosuje się nietrwałego klejenia powierzchniowego. Proces naprawczy obejmuje chemiczne usuwanie resztek uszkodzonego plastiku, rekonstrukcję punktów kotwiczenia przy użyciu kompozytów technicznych oraz precyzyjne osadzenie mosiężnych tulei gwintowanych. Równolegle przeprowadza się kalibrację i regulację siły docisku samych zawiasów, co zapobiega powtórnemu przeciążeniu nowo odbudowanych punktów podparcia.

Wymiana modułu matrycy i digitizera

W modelu Yoga 710-14IKB matryca jest fabrycznie zespolona ze szkłem dotykowym za pomocą kleju optycznego LOCA/OCA. W przypadku pęknięcia szkła lub uszkodzenia samego panelu LCD montuje się kompletny, fabrycznie nowy moduł wyświetlacza wraz z ramką i antenami sieci bezprzewodowej. Do napraw wykorzystujemy wyłącznie nowe, nigdy nieużywane komponenty, co eliminuje ryzyko wad ukrytych. Na wykonane procedury udzielana jest gwarancja do 12 miesięcy.

Konserwacja układu odprowadzania ciepła

Czyszczenie i optymalizacja termiczna nie przekracza z reguły 24 godzin. Zabieg obejmuje demontaż wentylatora, mycie chemiczne użebrowania radiatora, sprawdzenie szczelności rurki cieplnej oraz aplikację past termoprzewodzących o wysokim współczynniku przewodzenia ciepła (W/mK) oraz wymianę zużytych termopadów (elastycznych podkładek termoprzewodzących) na sekcji zasilania procesora i pamięci VRAM.

Całkowity czas wykonania zaawansowanej naprawy z reguły nie przekracza 3 dni. W przypadku konieczności przeprowadzenia naprawy w trybie door-to-door, laptop odbierany jest przez kierowcę, a diagnostyka w tym trybie realizowana jest bezpłatnie. Na cały okres trwania procedury serwisowej oferowany jest bezpłatny laptop zastępczy, wydawany bez konieczności wpłaty kaucji i bez ograniczeń czasowych.

Czego unikać podczas prób samodzielnej ingerencji

Konstrukcje hybrydowe cechują się bardzo wysokim stopniem upakowania podzespołów, co sprawia, że próby niefachowej naprawy niosą za sobą ryzyko powiększenia skali uszkodzeń.

• Używanie klejów cyjanoakrylowych do klejenia zawiasów: Kleje błyskawiczne są kruche i nie wytrzymują sił ścinających działających na zawias. Ponadto opary kleju powodują zmatowienie powierzchni matrycy oraz uszkodzenie powłok antyrefleksyjnych.
• Podważanie digitizera metalowymi narzędziami: Próba odklejenia dotyku od obudowy bez odpowiedniego podgrzania na stole grzewczym prowadzi do natychmiastowego pęknięcia cienkiego szkła hartowanego oraz przecięcia taśm transmisyjnych.
• Odłączanie taśmy matrycy przy podłączonej baterii: W obwodzie podświetlenia matrycy obecne jest stałe napięcie główne rzędu kilkunastu woltów. Przesunięcie wtyku eDP pod kątem przy niewypiętym akumulatorze powoduje zwarcie linii zasilania z liniami danych, co skutkuje bezpośrednim zniszczeniem procesora ze zintegrowanym kontrolerem grafiki.
• Niewłaściwy montaż śrub o zróżnicowanej długości: Wkręcenie zbyt długiej śruby w niewłaściwy otwór w obudowie prowadzi do przewiercenia laminatu płyty głównej (uszkodzenia wewnętrznych ścieżek sygnałowych w strukturze wielowarstwowej) lub przebicia warstwy matrycy od spodu.

Wskazówki dotyczące bezpiecznej eksploatacji laptopa konwertowalnego

Aby zminimalizować ryzyko awarii mechanicznych i elektronicznych w modelu Yoga 710-14IKB, warto wdrożyć nawyki zmniejszające zużycie kluczowych komponentów:

• Otwieranie i zamykanie pokrywy zawsze poprzez chwyt za środkową część górnej krawędzi ekranu, co zapewnia symetryczny rozkład sił na oba zawiasy.
• Unikanie obracania ekranu gwałtownym ruchem oraz upewnienie się przed złożeniem do trybu tabletu, czy między klawiaturą a ekranem nie znajdują się drobne przedmioty (np. długopisy, spinacze).
• Wykonywanie okresowej konserwacji układu chłodzenia raz na 12–18 miesięcy, szczególnie jeśli urządzenie jest regularnie użytkowane na miękkich powierzchniach blokujących dopływ powietrza.
• Zwracanie uwagi na stan przewodu zasilacza i unikanie napinania kabla podczas pracy w trybie namiotu lub tabletu.

Najczęściej zadawane pytania (FAQ)

Czy po pęknięciu samej szyby dotykowej możliwa jest wymiana bez wymiany ekranu LCD?
Odpowiedź: W modelu Lenovo Yoga 710-14IKB digitizer i matryca LCD stanowią fabrycznie zespolony moduł wyświetlacza. Choć teoretycznie możliwa jest separacja warstw, w warunkach serwisowych rekomenduje się montaż kompletnego, nowego modułu. Gwarantuje to zachowanie idealnej geometrii, brak zanieczyszczeń między warstwami oraz fabryczną czułość panelu dotykowego.

Dlaczego laptop wyłącza się nagle podczas pracy w trybie tabletu?
Odpowiedź: W trybie tabletu obudowa jest ściśle złożona, co ogranicza naturalną cyrkulację powietrza wokół dolnej pokrywy. Jeśli układ chłodzenia jest częściowo zanieczyszczony, dochodzi do gwałtownego przekroczenia progów termicznych i awaryjnego odcięcia zasilania przez układ KBC w celu ochrony rdzenia krzemowego przed przegrzaniem.

Czy uszkodzone gniazdo zasilania może doprowadzić do spalenia płyty głównej?
Odpowiedź: Tak. Poluzowane lub uszkodzone gniazdo DC-IN generuje mikroskopijne łuki elektryczne i skoki napięcia. Zjawisko to prowadzi do przebicia tranzystorów MOSFET w sekcji wejściowej i przedostania się pełnego napięcia zasilacza na niskonapięciowe linie zasilające kontrolery oraz mostek procesora.

Jakie objawy daje uszkodzony wsad BIOS w tym modelu?
Odpowiedź: Uszkodzenie zawartości pamięci flash SPI objawia się zazwyczaj uruchamianiem wentylatora na maksymalne obroty, świeceniem diod LED zasilania przy całkowitym braku treści na ekranie, brakiem podświetlenia klawiatury lub wydłużonym czasem uruchamiania (tzw. długi POST trwający kilkadziesiąt sekund przed pojawieniem się logotypu producenta).
