Naprawa Lenovo Yoga C930-13IKB-81EQ000HGE — najczęstsze problemy

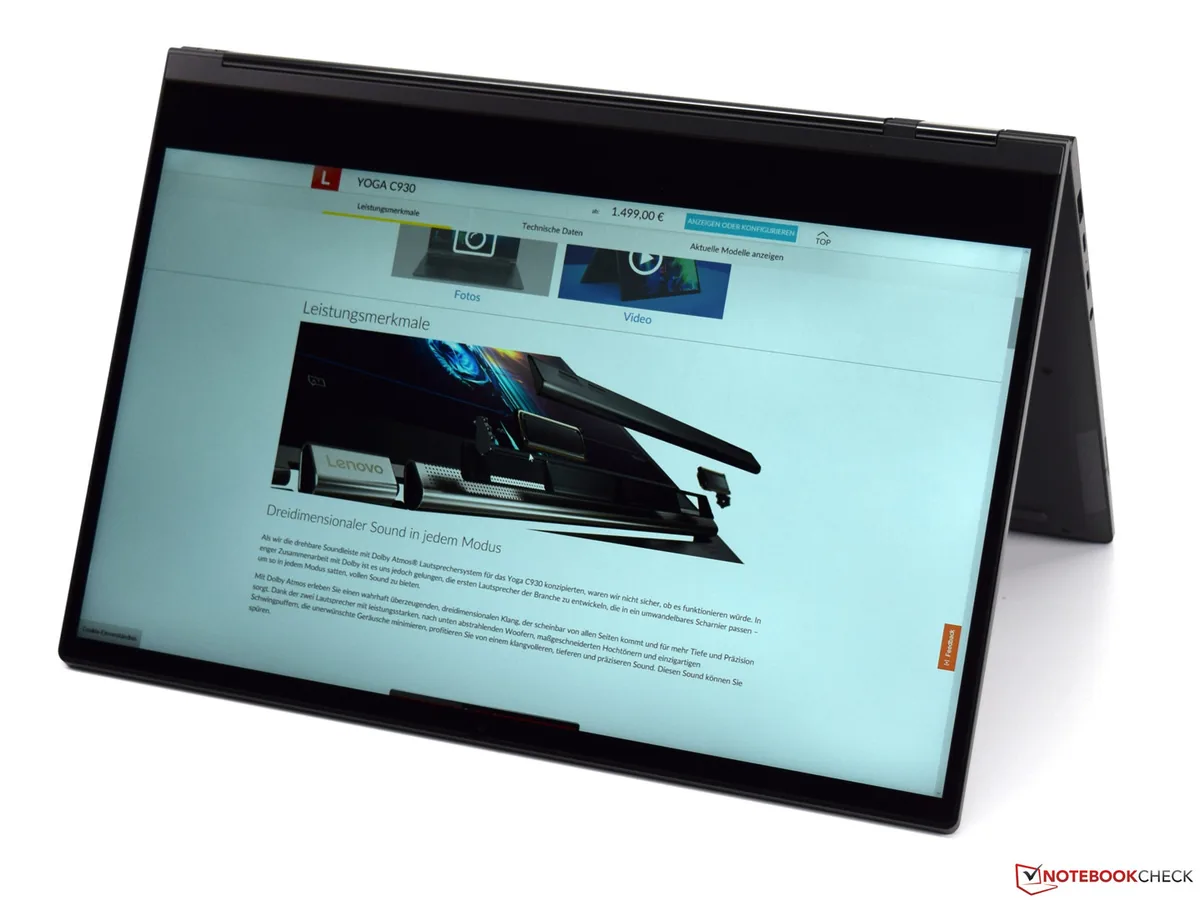

Model Lenovo Yoga C930-13IKB o oznaczeniu kodowym 81EQ000HGE to zaawansowany laptop konwertowalny typu 2w1, który wyróżnia się unikalną konstrukcją zawiasu zintegrowanego z listwą dźwiękową (soundbar hinge), smukłą aluminiową obudową unibody oraz dotykową matrycą obsługującą aktywne piórko Lenovo Active Pen dokowane bezpośrednio w obudowie. Wysoki stopień miniaturyzacji oraz kompaktowa budowa sprawiają, że urządzenie to wymaga precyzyjnego podejścia serwisowego. W codziennej eksploatacji pojawiają się specyficzne objawy awarii, które dotyczą zarówno toru zasilania, układu chłodzenia, jak i unikalnych podzespołów mechaniczno-elektronicznych.

W naszym niezależnym serwisie laptopów Lenovo regularnie diagnozujemy i naprawiamy egzemplarze z tej serii. Poniżej przedstawiamy szczegółowe omówienie najczęstszych problemów technicznych, ich źródeł, procedur diagnostycznych oraz metod bezpiecznego usuwania usterek w konfiguracji 81EQ000HGE.

Objawy usterek i specyfika eksploatacji modelu Yoga C930-13IKB

Użytkownicy tego wariantu najczęściej zgłaszają powtarzające się symptomy nieprawidłowej pracy. Do najpowszechniejszych należą:

• Brak reakcji na przycisk włącznika (power button) oraz brak sygnalizacji diod LED przy portach USB typu C.
• Problemy z ładowaniem baterii, konieczność manipulowania wtykiem zasilacza pod określonym kątem lub działanie wyłącznie na jednym z dwóch dostępnych portów Thunderbolt.
• Spadek wydajności pod obciążeniem, zjawisko dławienia termicznego (thermal throttling, czyli automatyczne obniżanie taktowania procesora w celu ochrony przed przegrzaniem) oraz głośna, nierównomierna praca wentylatorów.
• Trzaski, zniekształcenia lub całkowity zanik dźwięku podczas obracania ekranu o 360 stopni.
• Brak reakcji matrycy na dotyk lub brak wykrywania piórka umieszczonego w schowku (silo garaged pen).
• Pojawianie się pionowych pasów na ekranie, migotanie obrazu lub całkowity brak podświetlenia matrycy przy określonym kącie rozwarcia pokrywy.

Przyczyny i warianty problemów sprzętowych w Lenovo Yoga C930-13IKB (81EQ000HGE)

Konstrukcja ultrabooków konwertowalnych stawia wysokie wymagania przed komponentami elektronicznymi i połączeniami mechanicznymi. Wariant 81EQ000HGE posiada zintegrowaną płytę główną z wlutowanym procesorem oraz pamięcią RAM, co sprawia, że większość usterek wymaga zaawansowanych prac na poziomie mikrolutowania (naprawa BGA i SMD).

1. Uszkodzenia kontrolera zasilania USB-PD i portów Thunderbolt 3

W modelu Yoga C930 zasilanie oraz komunikacja realizowane są poprzez kontrolery USB Power Delivery (USB-PD). Częste podłączanie ładowarek o nieodpowiednich parametrach, przepięcia w sieci energetycznej lub naprężenia mechaniczne prowadzą do uszkodzenia układu scalonego chargera (układ zarządzający ładowaniem i dystrybucją napięć) oraz zabezpieczeń przeciwprzepięciowych. Objawia się to blokadą głównej linii zasilania (VBAT/VINT20) i brakiem możliwości naładowania akumulatora.

2. Przetarcie wiązki sygnałowej w zawiasie soundbara

Zawias obrotowy kryje wewnątrz wielożyłową taśmę eDP (embedded DisplayPort) oraz magistralę audio łączącą płytę główną z głośnikami umieszczonymi w ruchomej osi. Setki cykli otwierania i zamykania obudowy prowadzą do mikropęknięć w miedzianych ścieżkach transmisyjnych. Rezultatem są zakłócenia obrazu, zaniki sygnału audio lub zwarcia linii zasilania matrycy, co w skrajnych przypadkach może doprowadzić do uszkodzenia układu KBC (Keyboard Controller / Embedded Controller) na płycie głównej.

3. Zanieczyszczenie i degradacja układu chłodzenia

Dwa miniaturowe wentylatory promieniowe współpracujące z płaskim ciepłowodem (heatpipe) pracują w ograniczonej przestrzeni obudowy unibody. Gromadzący się kurz tworzy warstwę izolacyjną na radiatorze, a fabryczna pasta termoprzewodząca z czasem traci swoje właściwości elastyczne i przewodzące. Prowadzi to do nieustannej pracy układu chłodzenia na maksymalnych obrotach oraz wyłączania się laptopa pod wpływem zabezpieczenia termicznego.

4. Usterki digitizera i mechanizmu ładowania piórka

Wbudowane w obudowę gniazdo na piórko posiada mikrostyki ładujące kondensator lub miniaturowe ogniwo wewnątrz stylusa. Wygięcie styków lub zabrudzenie wnętrza komory powoduje, że piórko nie ładuje się i przestaje reagować na polecenia. Z kolei warstwa dotykowa (digitizer) połączona z matrycą LCD jest podatna na mikropęknięcia spowodowane naprężeniami skrętnymi pokrywy matrycy.

Procedury diagnostyczne i przebieg naprawy w naszym serwisie

Każda naprawa poprzedzona jest wnikliwą analizą stanu technicznego urządzenia. W naszym serwisie stosujemy procedury oparte na dokumentacji schematycznej (schematics) oraz mapach połączeń płyty głównej (boardview), co pozwala precyzyjnie zlokalizować źródło awarii bez ingerencji w sprawne obwody.

Diagnostyka elektroniczna płyty głównej

W przypadku braku reakcji na włącznik wykonujemy pomiary rezystancji na głównych cewkach przetwornic napięć (linii 3.3V, 5V, 1.05V, VCC_CORE). Pozwala to wykluczyć zwarcia w kluczowych gałęziach zasilania. Używamy zasilacza laboratoryjnego z regulacją prądu oraz kamery termowizyjnej w celu wykrycia przegrzewających się elementów SMD (takich jak kondensatory filtrujące, tranzystory MOSFET czy diody zabezpieczające).

Regeneracja i mikrolutowanie obwodów

Wymiana uszkodzonych kontrolerów zasilania, przetwornic czy gniazd USB typu C odbywa się na profesjonalnych stacjach lutowniczych na gorące powietrze (hot air) oraz lutownicach grotowych z aktywnym grotem. Stosujemy wyłącznie nowe komponenty elektroniczne, co gwarantuje stabilną pracę toru zasilania. W przypadku uszkodzeń oprogramowania układowego programujemy kość SPI Flash nowym wsadem BIOS/UEFI wraz z czyszczeniem regionu ME (Intel Management Engine).

Wymiana wiązek transmisyjnych i regeneracja zawiasów

W przypadku problemów z dźwiękiem lub obrazem demontujemy moduł zawiasu obrotowego. Uszkodzone taśmy sygnałowe zastępujemy fabrycznie nowymi wiązkami o podwyższonej odporności na zginanie. Precyzyjnie kalibrujemy siłę oporu zawiasu, aby wyeliminować nadmierne naprężenia przenoszone na obudowę i matrycę.

Konserwacja termiczna i optymalizacja

Procedura czyszczenia układu chłodzenia obejmuje demontaż radiatora, ultradźwiękowe oczyszczenie łopatek wentylatorów z kurzu, odtłuszczenie rdzenia procesora oraz nałożenie pasty termoprzewodzącej o wysokiej przewodności cieplnej. W miejscach styku sekcji zasilania (VRM) z radiatorem montujemy nowe termopady o dobranej fabrycznie grubości i ściśliwości.

Doświadczenie serwisu obejmujące ponad 20 lat pracy z elektroniką mobilną oraz ponad 10 000 urządzeń poddanych skutecznym naprawom pozwala nam sprawnie realizować nawet skomplikowane naprawy płyt głównych. Większość usterek usuwamy podczas pierwszej wizyty, a w przypadku konieczności wykonania prac laboratoryjnych czas naprawy z reguły nie przekracza 3 dni. Czyszczenie i podstawowe zabiegi optymalizacyjne realizujemy w czasie do 24 godzin.

Czego unikać podczas prób samodzielnej naprawy

Konstrukcja Lenovo Yoga C930-13IKB wymaga zastosowania specjalistycznych narzędzi serwisowych i ostrożności. Samodzielne próby naprawy niosą ze sobą wysokie ryzyko pogłębienia usterki:

• Używanie niewłaściwych wkrętaków: Śruby mocujące dolną pokrywę posiadają specyficzny profil (Torx). Próba ich odkręcenia niepasującym narzędziem prowadzi do wyrobienia gniazda śruby i zablokowania możliwości otwarcia obudowy.
• Podważanie obudowy metalowymi narzędziami: Aluminiowa obudowa unibody łatwo ulega odkształceniom i zarysowaniom. Użycie metalowych otwieraków może także doprowadzić do zwarcia na krawędzi płyty głównej lub uszkodzenia baterii litowo-polimerowej.
• Odłączanie baterii pod napięciem: Przed jakąkolwiek manipulacją wewnątrz urządzenia konieczne jest odłączenie akumulatora oraz rozładowanie ładunków szczątkowych. Przypadkowe dotknięcie metalowym elementem w okolicy złącza matrycy prowadzi do natychmiastowego spalenia linii podświetlenia w procesorze lub układzie KBC.
• Niewłaściwy demontaż zawiasu: Próba siłowego rozebrania soundbara bez znajomości prowadzenia wewnętrznych taśm skutkuje ich trwałym zerwaniem oraz uszkodzeniem obudów przetworników akustycznych.

Wygodna obsługa serwisowa na terenie Warszawy i okolic

Zdajemy sobie sprawę, że laptop konwertowalny klasy premium stanowi podstawowe narzędzie codziennej pracy. Dlatego realizujemy model obsługi z bezpośrednim dojazdem do klienta na obszarze Warszawy i okolic w promieniu 40 km, z czasem reakcji i dojazdu do 1 godziny. Prace diagnostyczne i proste wymiany mogą być realizowane na miejscu.

W przypadku skomplikowanych awarii płyty głównej oferujemy bezpieczny transport urządzenia przez naszego kierowcę. Na wszystkie wymienione, wyłącznie nowe podzespoły udzielana jest gwarancja do 12 miesięcy. Na cały okres trwania naprawy zapewniamy bezpłatny laptop zastępczy bez kaucji i limitu czasowego, co pozwala zachować ciągłość pracy.

Najczęściej zadawane pytania (FAQ)

Czy brak ładowania w Yoga C930 zawsze oznacza konieczność wymiany całej płyty głównej?
Odpowiedź: W większości przypadków nie jest to konieczne. Wykonujemy naprawy na poziomie komponentów, wymieniając uszkodzone gniazda USB-C, układy scalone ładowania (charger) lub tranzystory sterujące linią zasilania. Pozwala to przywrócić pełną sprawność urządzenia przy zachowaniu oryginalnej płyty głównej i danych użytkownika.

Dlaczego dźwięk w zawiasie soundbara zanika tylko w pozycji tabletu?
Odpowiedź: Wynika to z mechanicznego naprężenia taśmy sygnałowej przechodzącej przez oś obrotu zawiasu. Przy określonym kącie rozwarcia pęknięta mikroskopijnie ścieżka traci ciągłość elektryczną. Rozwiązaniem jest wymiana wewnętrznej wiązki audio na fabrycznie nowy element.

Jakie objawy wskazują na konieczność wymiany pasty termoprzewodzącej w tym modelu?
Odpowiedź: Głównymi sygnałami są: wysoka temperatura dolnej pokrywy laptopa nawet przy niewielkim obciążeniu, ciągła praca wentylatorów na maksymalnych obrotach, spadek płynności działania systemu oraz samoczynne wyłączanie się komputera podczas intensywniejszych zadań obliczeniowych.

Czy po naprawie matrycy funkcja aktywnego piórka Lenovo Active Pen działa tak samo precyzyjnie?
Odpowiedź: Tak, stosowanie wyłącznie nowych i kompatybilnych modułów wyświetlacza wraz ze zintegrowanym digitizerem gwarantuje zachowanie pełnej czułości na nacisk oraz prawidłowe wykrywanie kąta pochylenia rysika.
