Specyfika konstrukcyjna Lenovo Yoga 530-14IKB i oznaczenia modelu

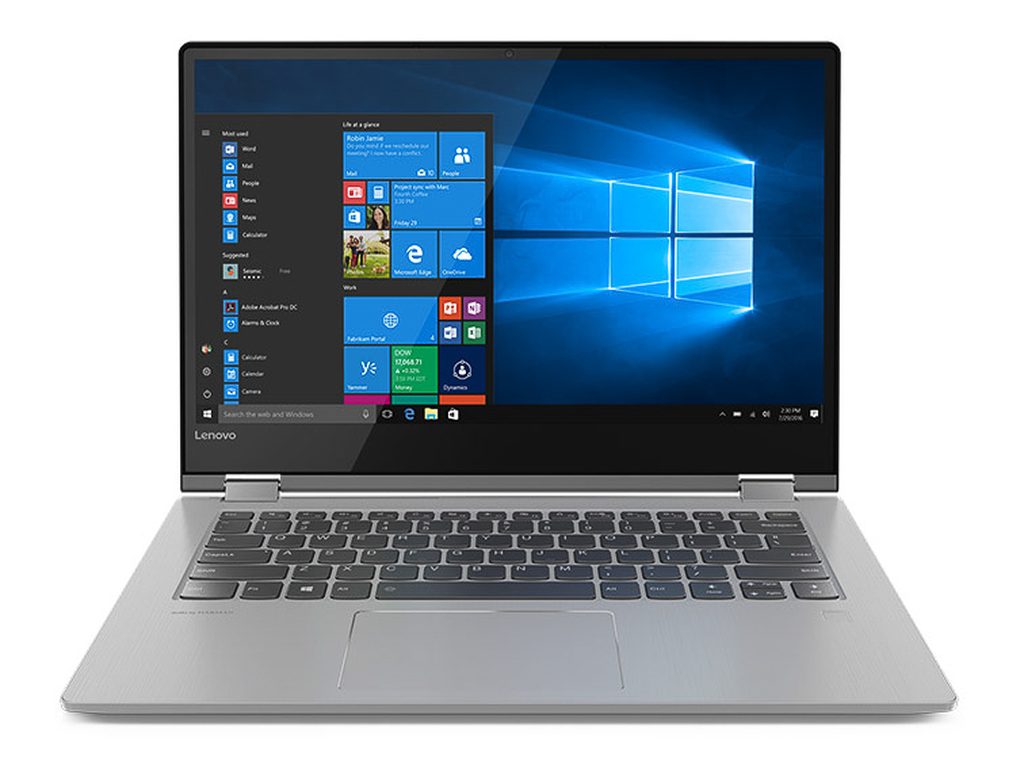

Seria urządzeń konwertowalnych Lenovo Yoga od lat łączy funkcjonalność klasycznego notebooka z mobilnością tabletu. Model Lenovo Yoga 530-14IKB o kodzie fabrycznym 81EK00WEGE to czternastocalowy wariant wyposażony w zawiasy pracujące w zakresie trzystu sześćdziesięciu stopni, dotykową matrycę oraz kompaktową płytę główną. W praktyce serwisowej prawidłowa identyfikacja jednostki stanowi kluczowy etap przed przystąpieniem do jakichkolwiek procedur technicznych. Oznaczenie IKB (Intel Kaby Lake / Kaby Lake Refresh) definiuje generację zastosowanej platformy procesorowej, co bezpośrednio determinuje architekturę zasilania, magistralę pamięci oraz rodzaj użytych podzespołów scalonych.
W ramach poszczególnych partii produkcyjnych i roczników tego modelu wprowadzano drobne, lecz niezwykle istotne z punktu widzenia naprawy modyfikacje. Zmiany dotyczyły układów kontrolera przetwornic, wersji zintegrowanych matryc dotykowych (digitizerów), rewizji płyty głównej (laminatu PCB), a także zastosowanych taśm sygnałowych eDP (Embedded DisplayPort – standard przesyłu sygnału wideo z płyty głównej do matrycy). Przeprowadzenie wstępnej weryfikacji sprzętowej przed doborem komponentów zamiennych eliminuje ryzyko niekompatybilności elektrycznej i mechanicznej.
Ewolucja komponentów i warianty montażowe w poszczególnych rewizjach
Choć zewnętrzna obudowa Lenovo Yoga 530-14IKB-81EK00WEGE zachowuje spójny wygląd, wnętrze urządzenia wykazuje różnice zależne od serii produkcyjnej. Do najważniejszych rozbieżności, z którymi spotykamy się w codziennej pracy serwisowej, należą:
- Rewizje płyty głównej: Poszczególne wydania laminatu różnią się rozmieszczeniem drobnych elementów pasywnych, topologią linii zasilania pomocniczego oraz typem kontrolera KBC (Embedded Controller / Keyboard Controller – układ scalony zarządzający klawiaturą, pracą przetwornic i procedurą startową płyty). Zastosowanie innego kontrolera wymusza wgranie odpowiednio dopasowanego wsadu pamięci układowej.
- Moduły matrycy i digitizera: W modelu Yoga 530-14IKB stosowano panele dotykowe różnych producentów. Różnią się one protokołem komunikacyjnym kontrolera dotyku (magistrala I2C lub USB) oraz konstrukcją samej taśmy sygnałowej. Niewłaściwy dobór części prowadzi do braku reakcji na dotyk lub problemów z kalibracją piórka aktywnego.
- Gniazda i taśmy połączeniowe: W kolejnych wydaniach modyfikacjom ulegały taśmy łączące płytkę z czytnikiem kart i portami USB z płytą główną, a także mechanizm zatrzaskowy złącza FPC (Flexible Printed Circuit – elastyczna taśma połączeniowa z konektorem wielopinowym).
- Układ chłodzenia: Wersje wyposażone wyłącznie w zintegrowany układ graficzny posiadają pojedynczy ciepłowód (heatpipe – miedziana rurka odprowadzająca ciepło za pomocą cieczy chłodzącej), podczas gdy warianty z dodatkowym dedykowanym układem graficznym dysponują zmodyfikowaną stopą chłodzącą i inną charakterystyką profilu wentylatora.
- Gniazdo zasilania DC-IN: W zależności od partii stosowano gniazdo zasilania na przewodzie lub lutowane bezpośrednio do dodatkowego laminatu, co wpływa na sposób i czasochłonność procedury wymiany.
Typowe usterki mechaniczne i elektroniczne w modelu Yoga 530-14IKB
Konstrukcje konwertowalne 2w1 są narażone na specyficzne obciążenia fizyczne, które z czasem wywołują uszkodzenia mechaniczne oraz awarie torów zasilania. Do najczęstszych problemów diagnozowanych w tym modelu należą:
Naprężenia zawiasów i pęknięcia mocowań w obudowie: Praca w trybie 360 stopni generuje opór na mechanizmie obrotowym. Z biegiem czasu dochodzi do zacierania się osi zawiasu wskutek gromadzenia się mikrocząstek i wysychania smaru technicznego. Zwiększony opór prowadzi do wyłamywania mosiężnych tulei gwintowanych z polimerowej części klapy matrycy lub dolnego korpusu. Towarzyszy temu rozwarstwienie obudowy oraz ryzyko uszkodzenia taśmy matrycy.
Uszkodzenia taśmy matrycy eDP i czujnika otwarcia: Ciągłe zginanie wiązki przewodów wewnątrz osłony zawiasu prowadzi do mikroprzerwań w strukturze miedzianych żył. Objawia się to migotaniem obrazu pod określonym kątem nachylenia ekranu, brakiem podświetlenia lub błędnym działaniem czujnika Halla (element półprzewodnikowy reagujący na pole magnetyczne, odpowiadający za usypianie urządzenia i wykrywanie trybu tabletu).
Awarie sekcji zasilania i przetwornicy głównej: Na płycie głównej uszkodzeniom ulegają tranzystory MOSFET (polowe tranzystory z izolowaną bramką, kluczujące wysokie prądy) w głównej linii zasilania oraz sterowniki ładowania baterii (układ Charger). Urządzenie przestaje wówczas reagować na włącznik, nie pobiera prądu z zasilacza lub dioda sygnalizacyjna miga w sposób nieregularny.
Rozkalibrowanie lub brak reakcji panelu dotykowego: Usterka może wynikać zarówno z mikropęknięcia ścieżek sensorycznych w szkle, jak i z uszkodzenia zasilania kontrolera dotyku na płytce elektroniki matrycy.
Profesjonalna diagnostyka i metodyka naprawy
Rzetelna naprawa laptopa hybrydowego wymaga precyzyjnego zlokalizowania źródła problemu, a nie jedynie wymiany kompletnych modułów. Nasz zespół, dysponujący doświadczeniem ponad dwudziestu lat w branży i dorobkiem ponad dziesięciu tysięcy obsłużonych urządzeń, stosuje ustandaryzowaną procedurę serwisową:
Pomiary elektryczne pod mikroskopem stereoskopowym: Diagnoza sekcji elektronicznej obejmuje weryfikację rezystancji na głównych cewkach przetwornic, sprawdzenie napięć na liniach systemowych (3.3V, 5V, linie zasilania procesora i pamięci RAM) oraz analizę sygnałów startowych za pomocą oscyloskopu cyfrowego. W przypadku zwarć wykorzystywana jest próba zwarciowa z użyciem kamery termowizyjnej o wysokiej czułości, co pozwala bezbłędnie wskazać uszkodzony kondensator ceramiczny lub układ scalony.
Regeneracja i rekonstrukcja mocowań mechanicznych: Zamiast prowizorycznego klejenia obudów wykonujemy odbudowę gniazd montażowych przy użyciu dwuskładnikowych spoiw utwardzanych chemicznie oraz precyzyjną regulację siły docisku zawiasów. Zapewnia to płynną pracę ekranu i zabezpiecza delikatne szkło matrycy przed ponownym pęknięciem.
Wymiana komponentów BGA i programowanie pamięci SPI: W przypadku uszkodzeń kontrolerów lub mostków przeprowadzamy lutowanie w technologii BGA (Ball Grid Array – montaż powierzchniowy z wyprowadzeniami w postaci kulek ze stopu lutowniczego) na profesjonalnych stacjach lutowniczych z kontrolowanym profilem temperaturowym. Programujemy również pamięci flash SPI programatorami sprzętowymi, przywracając czysty region ME (Management Engine – podsystem bezpieczeństwa i zarządzania procesora Intel) w celu wyeliminowania opóźnionego startu lub samoczynnych wyłączeń.
Podczas realizacji zleceń montujemy wyłącznie nowe, nigdy nieużywane komponenty, co eliminuje ryzyko awarii wynikających ze zmęczenia materiału. Standardowy czas realizacji napraw z reguły nie przekracza trzech dni, a procedury takie jak czyszczenie układu chłodzenia wraz z wymianą termopadów i past termoprzewodzących wykonujemy w czasie do dwudziestu czterech godzin. Na wykonane usługi udzielana jest gwarancja do dwunastu miesięcy.
Zagrożenia związane z niefachową naprawą konstrukcji hybrydowych
Laptopy z serii Yoga charakteryzują się bardzo ciasnym upakowaniem elementów oraz delikatną konstrukcją szklano-aluminiową. Podejmowanie samodzielnych prób demontażu niesie za sobą poważne ryzyka:
- Zwarcie baterii podczas demontażu: Płyta główna w tym modelu pozostaje pod stałym napięciem z akumulatora litowo-jonowego nawet przy wyłączonym systemie. Otwarcie obudowy metalowym narzędziem bez uprzedniego, natychmiastowego odpięcia złącza baterii bardzo często prowadzi do zwarcia linii zasilania matrycy z linią danych, co skutkuje nieodwracalnym uszkodzeniem procesora.
- Pęknięcie matrycy dotykowej przy demontażu ramki: W modelu Yoga 530 moduł ekranu jest fabrycznie scalony przy użyciu specjalnych taśm montażowych. Próba podważenia szyby bez odpowiedniego podgrzania na stole grzewczym kończy się pęknięciem digitizera.
- Uszkodzenie wielowarstwowego laminatu: Zastosowanie śrub montażowych o niewłaściwej długości podczas składania korpusu może przewiercić wewnętrzne ścieżki płyty głównej (warstwy wewnętrzne PCB), trwale niszcząc strukturę połączeń logicznych.
- Niewłaściwy dobór materiałów termoprzewodzących: Użycie materiałów o zbyt dużej grubości lub niewłaściwej przewodności cieplnej powoduje brak kontaktu rdzenia krzemowego z radiatorem, prowadząc do zjawiska thermal throttlingu (automatycznego obniżania taktowania procesora w celu ochrony przed przegrzaniem) i wyłączania się laptopa pod obciążeniem.
Organizacja obsługi technicznej i wsparcie mobilne
Dla wygody użytkowników obsługa serwisowa realizowana jest bez konieczności wychodzenia z domu czy biura. Oferujemy dojazd serwisanta do jednej godziny na terenie Warszawy oraz okolic w promieniu czterdziestu kilometrów. Zgłoszenia przyjmowane są w trybie całodobowym, dwadzieścia cztery godziny na dobę, siedem dni w tygodniu.
W przypadku konieczności wykonania zaawansowanych prac lutowniczych lub rekonstrukcji strukturalnej obudowy, sprzęt jest odbierany przez naszego kierowcę w procedurze door-to-door (odbiór urządzenia bezpośrednio od klienta i dostarczenie po wykonanej naprawie). W tym trybie diagnoza laptopa jest całkowicie bezpłatna. Jeśli naprawa nie zostanie zrealizowana, klient nie ponosi żadnych kosztów. Na cały okres trwania procedury naprawczej zapewniamy bezpłatny laptop zastępczy, wydawany bez konieczności wpłacania kaucji i bez ograniczeń czasowych, co pozwala na nieprzerwane wykonywanie codziennych obowiązków zawodowych. Dla podmiotów gospodarczych rozliczenie dokumentowane jest poprzez wystawienie faktury bez VAT.
Najczęściej zadawane pytania (FAQ)
Czy po wymianie zawiasu obudowa zachowa pełną stabilność w trybie tabletu?
Tak. Podczas naprawy zawiasów regenerowane są punkty podparcia w obudowie oraz regulowana jest siła tarcia mechanizmu obrotowego. Dzięki temu ekran utrzymuje stabilną pozycję pod dowolnym kątem, a opór przy otwieraniu nie obciąża nadmiernie połączeń gwintowanych.
Jak odróżnić uszkodzenie taśmy matrycy od awarii samej matrycy dotykowej?
Uszkodzenie taśmy eDP najczęściej objawia się zmianą obrazu podczas poruszania klapą ekranu (pojawianie się pasów, zanikanie podświetlenia, migotanie). Trwałe linie pionowe, plamy lub pęknięcia szkła wskazują na uszkodzenie samego panelu LCD/digitizera. Precyzyjną odpowiedź dają pomiary ciągłości obwodu na poszczególnych parach różnicowych taśmy sygnałowej.
Czy w modelu Lenovo Yoga 530-14IKB możliwa jest rozbudowa pamięci RAM?
Model Yoga 530-14IKB posiada pojedyncze fizyczne gniazdo SO-DIMM (Small Outline Dual In-line Memory Module – zminiaturyzowane gniazdo modułów pamięci operacyjnej). Wymiana modułu na kość o większej pojemności jest możliwa, jednak wymaga demontażu osłony elektromagnetycznej EM i doboru pamięci zgodnej z profilem taktowania obsługiwanym przez dany wariant procesora.
Co zrobić, gdy laptop przestał reagować na podłączenie ładowarki?
Należy odłączyć zasilacz od sieci elektrycznej i nie podejmować wielokrotnych prób siłowego wciskania wtyku. W większości przypadków uszkodzeniu ulega gniazdo zasilania DC-IN lub pierwszy klucz zasilania (tranzystor MOSFET) na wejściu przetwornicy głównej. Diagnostyka laboratoryjna pozwala bezpiecznie usunąć zwarcie bez ryzyka uszkodzenia baterii i kontrolera KBC.
