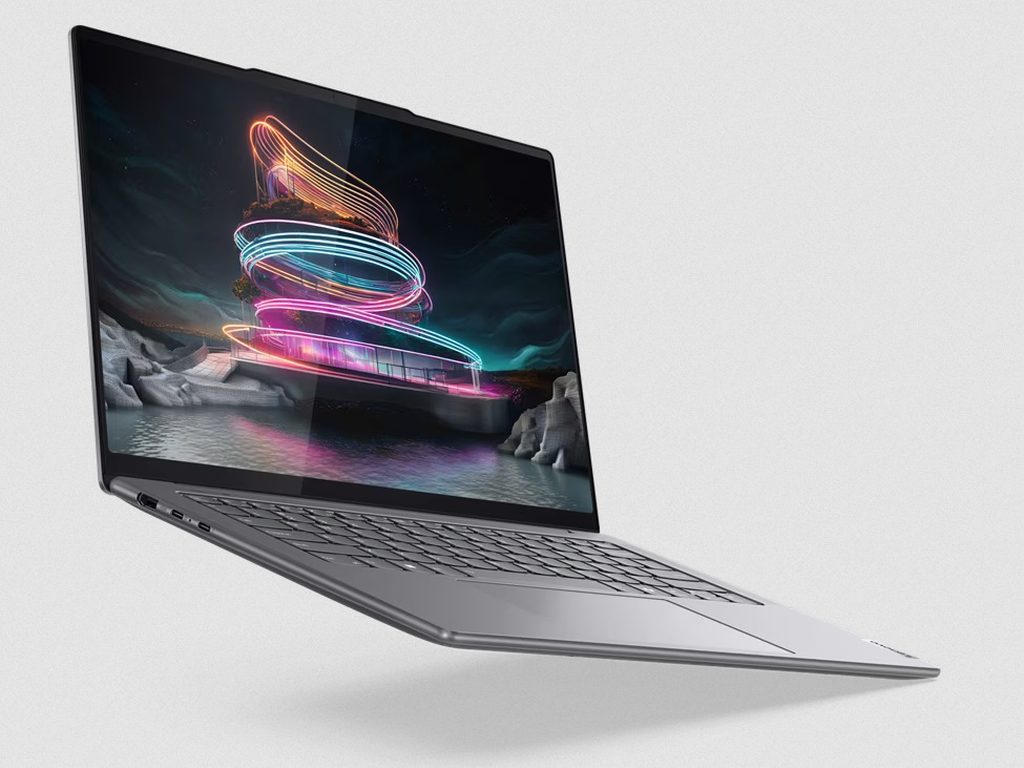

Specyfika konstrukcyjna ultrabooków Lenovo Yoga Slim 7x 14
Seria Lenovo Yoga Slim 7x 14 reprezentuje segment smukłych, wysoce zintegrowanych ultrabooków przeznaczonych do pracy mobilnej. Urządzenia te charakteryzują się bardzo zwartą architekturą wewnętrzną, w której priorytetem projektowym jest minimalna grubość obudowy, niska masa własna oraz długa praca na zasilaniu bateryjnym. Wprowadzenie tej platformy do portfolio urządzeń Lenovo przyniosło istotne zmiany w sposobie projektowania płyty głównej, układu zasilania oraz modułów chłodzenia w porównaniu z tradycyjnymi modelami Yoga z procesorami o standardowej architekturze x86. Z punktu widzenia diagnostyki serwisowej, każda kolejna rewizja sprzętowa i wariant rocznikowy wprowadzają subtelne, lecz kluczowe modyfikacje w topologii obwodów drukowanych, typach złączy taśm sygnałowych oraz oprogramowaniu układowym.
W tak zminiaturyzowanych konstrukcjach większość komponentów jest trwale połączona z laminatem. Zastosowanie montażu powierzchniowego BGA (Ball Grid Array — technologia lutowania układów scalonych za pomocą miniaturowych kulek cynowych pod obudową chipu) eliminuje tradycyjne gniazda procesora czy sloty pamięci operacyjnej RAM (Random Access Memory — pamięć o dostępie swobodnym). Oznacza to, że wszelkie awarie w obrębie sekcji zasilania procesora, kontrolerów magistrali czy samej pamięci wymagają zaawansowanych procedur mikroelektronicznych, a nie prostej wymiany modułu. Rozpoznanie konkretnej rewizji płyty głównej przed przystąpieniem do jakichkolwiek prac montażowych stanowi podstawę rzetelnego procesu naprawczego.
Różnice sprzętowe i układowe między rewizjami rocznikowymi
Choć zewnętrznie poszczególne wydania Lenovo Yoga Slim 7x 14 mogą wyglądać niemal identycznie, to wewnątrz obudowy kryją się znaczące różnice technologiczne. Inżynierowie wprowadzają modyfikacje w odpowiedzi na zapotrzebowanie cieplne nowszych układów scalonych oraz zmieniające się standardy interfejsów komunikacyjnych. Główne obszary podlegające zmianom to:
- Architektura procesora i pamięci: Nowsze roczniki wykorzystują wysoce zintegrowane układy SoC (System on a Chip — układ scalony integrujący w jednej strukturze krzemowej procesor, układ graficzny, procesor neuronowy NPU oraz kontrolery pamięci). W zależności od rocznika, pamięć LPDDR (Low Power Double Data Rate — energooszczędna pamięć synchroniczna) montowana jest bezpośrednio obok struktury krzemowej lub bezpośrednio na podłożu układu SoC w konfiguracji PoP (Package on Package — montaż obudowa na obudowie). Wymusza to zupełnie inne procedury lutownicze w przypadku uszkodzenia magistrali danych.
- Kontrolery zasilania USB-PD: Wczesne wersje płyty głównej korzystały z innych kontrolerów protokołu Power Delivery (standard bezpiecznego dostarczania wysokiej mocy przez złącze USB-C) niż późniejsze rewizje. Zmianie uległy także programowalne układy PWM (Pulse Width Modulation — sterowniki przetwornic impulsowych modulujące szerokość impulsów napięciowych), co sprawia, że schematy blokowe i wartości napięć pomiarowych różnią się między rocznikami.
- Układ chłodzenia i komory parowe: Wraz ze wzrostem wydajności jednostek obliczeniowych, w kolejnych rocznikach modyfikowano profil aluminiowych radiatorów, gęstość łopatek wentylatorów promieniowych oraz geometrię rurek cieplnych typu heatpipe i komór parowych VC (Vapor Chamber — płaska, hermetyczna komora miedziana z cieczą chłodzącą w stanie równowagi termodynamicznej). Radiatory z nowszego rocznika nie są kompatybilne wstecznie z wcześniejszą rewizją ze względu na inne punkty montażowe wokół procesora.
- Złącza i taśmy sygnałowe matrycy: Panele OLED o wysokiej rozdzielczości i wysokiej częstotliwości odświeżania wymagają magistrali eDP (Embedded DisplayPort — wewnętrzny cyfrowy standard przesyłania obrazu z płyty głównej do matrycy). W poszczególnych rocznikach zmieniano raster złącza (odległość między pinami) oraz pinout (rozmieszczenie poszczególnych linii sygnałowych i zasilających), co wyklucza bezpośrednią zamianę taśm i paneli między różnymi wydaniami modelu.
Typowe usterki i objawy w modelach Yoga Slim 7x 14
Eksploatacja ultrabooków o tak zwartej obudowie niesie za sobą specyficzne wyzwania termiczne i mechaniczne. Do najczęściej obserwowanych objawów nieprawidłowej pracy urządzenia należą:
Brak reakcji na przycisk włącznika lub pętla restartów (tzw. bootloop): Objaw ten bardzo często wiąże się z uszkodzeniem linii głównej gałęzi zasilania VDD lub zwarciem w obrębie tranzystorów MOSFET (Metal-Oxide Semiconductor Field-Effect Transistor — polowy tranzystor z izolowaną bramką) w sekcji przetwornicy wielofazowej. Przeciążenie linii zasilającej może nastąpić w wyniku wahań napięcia z nieoryginalnych zasilaczy wieloportowych lub naturalnego zużycia komponentów pracujących pod stałym obciążeniem termicznym.
Brak ładowania baterii i brak wykrywania urządzeń peryferyjnych na portach Type-C: Każde ze złączy USB-C w Yoga Slim 7x 14 jest zabezpieczone zestawem diod ESD (Electrostatic Discharge — elementy chroniące przed wyładowaniami elektrostatycznymi) oraz dedykowanym układem przełączającym (tzw. multiplexer / re-driver). Przepięcie z sieci energetycznej lub ładunek statyczny wprowadzony przez przewód transmisyjny prowadzi do uszkodzenia układu scalonego zarządzającego ładowaniem, uniemożliwiając negocjację właściwego profilu napięciowego.
Artefakty wizualne, migotanie lub całkowity brak obrazu na matrycy: Ekran OLED jest elementem niezwykle wrażliwym na naprężenia mechaniczne oraz zakłócenia w linii zasilania logiki matrycy. Uszkodzeniu może ulec przetwornica generująca napięcia polaryzujące piksele organiczne lub sama taśma sygnałowa przechodząca przez zawias urządzenia. Z uwagi na 360-stopniowy lub szeroki kąt otwarcia klapy matrycy w urządzeniach serii Yoga, wiązka przewodów ulega ciągłemu zginaniu podczas codziennej pracy.
Thermal throttling i głośna praca wentylatorów: Thermal throttling (zjawisko automatycznego obniżania taktowania zegara procesora przez oprogramowanie układowe w celu ochrony przed przegrzaniem) objawia się nagłymi spadkami płynności systemu pod obciążeniem. Z powodu zminiaturyzowanych szczelin wylotowych w obudowie ze stopu aluminium, osadzający się pył tworzy barierę uniemożliwiającą swobodną konwekcję ciepła, a pasta termoprzewodząca o zmienionej strukturze chemicznej traci swoje właściwości odprowadzania energii cieplnej.
Procedura diagnostyczna i naprawy mikroelektroniczne w serwisie
Prace nad urządzeniem z serii Lenovo Yoga Slim 7x 14 rozpoczynają się od szczegółowej weryfikacji numeru seryjnego oraz oznaczenia kodowego płyty głównej (tzw. motherboard part number). Ze względu na różnice rocznikowe, dobór dokumentacji technicznej i schematów ideowych musi dokładnie odpowiadać danej rewizji laminatu.
W przypadku usterek zasilania proces diagnostyczny obejmuje wykonanie pomiarów rezystancji na wszystkich głównych cewkach przetwornic względem masy za pomocą multimetru cyfrowego. Pozwala to na zlokalizowanie linii, na której występuje niska oporność świadcząca o zwarciu. W dalszej kolejności wykorzystywana jest próba zwarciowa z użyciem laboratoryjnego zasilacza prądu stałego z precyzyjnym ograniczeniem prądowym oraz kamery termowizyjnej. Kamera rejestruje emisję promieniowania podczerwonego z nagrzewającego się uszkodzonego komponentu (np. przebitego kondensatora ceramicznego MLCC lub uszkodzonego kontrolera PWM), wskazując dokładne miejsce awarii bez ryzyka uszkodzenia sąsiadujących ścieżek sygnałowych.
Naprawa mechanizmu ładowania lub uszkodzonych portów wymaga użycia stacji lutowniczych na gorące powietrze (hot-air) z precyzyjnie dobranymi profilami temperaturowymi, zapobiegającymi rozwarstwieniu wielowarstwowego laminatu PCB (Printed Circuit Board — płytka obwodu drukowanego). Wszelkie wymieniane elementy elektroniczne — od tranzystorów mocy, przez układy ładowania, aż po gniazda zasilające — są fabrycznie nowe i dobierane zgodnie ze specyfikacją fabryczną danej rewizji.
W sytuacji uszkodzenia zawartości kości pamięci Flash SPI (układ pamięci przechowujący kod UEFI / BIOS urządzenia), przeprowadzane jest programowanie w programatorze zewnętrznym. Nowo wgrywany wsad BIOS musi zawierać czysty region zarządczy, spójny z konkretnym rocznikiem i wersją platformy, co gwarantuje prawidłowe inicjowanie wszystkich podsystemów płyty głównej podczas procedury POST (Power-On Self-Test — wstępny test sprzętowy wykonywany przez płytę główną tuż po włączeniu zasilania).
Każda interwencja sprzętowa kończy się pełną konserwacją układu chłodzenia. Stare medium termoprzewodzące jest usuwane za pomocą alkoholu izopropylowego o wysokiej czystości chemicznej, a na rdzenie układów aplikowany jest materiał termiczny o wysokiej przewodności cieplnej (termopad na bazie zmiennofazowej lub pasta termiczna o wysokim współczynniku przewodzenia). Całość dopełniają testy obciążeniowe sprawdzające stabilność temperaturową, ciągłość zasilania bateryjnego oraz spójność transferu na magistralach komunikacyjnych.
Ryzyko i błędy przy próbach nieprofesjonalnej ingerencji
Konstrukcja Lenovo Yoga Slim 7x 14 wybacza niewiele błędów montażowych. Samodzielny demontaż lub próba naprawy w nieodpowiednich warunkach niesie za sobą wysokie ryzyko trwałego uszkodzenia urządzenia:
- Brak ochrony ESD: Nowoczesne mikrokontrolery i struktury procesorów są wysoce wrażliwe na ładunki elektrostatyczne. Dotknięcie elementów płyty głównej bez uziemionej opaski antystatycznej i odpowiedniej maty rozpraszającej ładunki może doprowadzić do przebicia bramki tranzystora wewnątrz układu scalonego, co objawia się całkowitym brakiem reakcji płyty na zasilanie.
- Niewłaściwa kolejność odłączania zasilania: Odpięcie taśmy matrycy lub innych peryferiów przy podłączonej baterii głównej powoduje obecność wysokiego napięcia zasilania podświetlenia/logiki na złączu. Przypadkowe zwarcie sąsiednich pinów metalową pęsetą prowadzi do natychmiastowego spalenia linii sygnałowej w procesorze.
- Użycie niewłaściwych śrub: W obudowach o zmiennej grubości producenci stosują śruby o różnej długości gwintu. Wkręcenie zbyt długiej śruby w niewłaściwy otwór może przebić warstwy laminatu płyty głównej lub uszkodzić strukturę matrycy i obudowy od spodu.
- Próby montażu niekompatybilnych części z innych roczników: Zamówienie matrycy, klawiatury czy wentylatora na podstawie jedynie ogólnej nazwy handlowej modelu (zamiast dokładnego kodu FRU — Field Replaceable Unit, czyli unikalnego identyfikatora części zamiennej) często skutkuje zakupem elementu o niewłaściwym złączu lub innej geometrii montażowej, co grozi uszkodzeniem gniazd na płycie.
Organizacja naprawy i standardy obsługi
Naprawa zaawansowanych urządzeń mobilnych realizowana jest w modelu dojazdowym, co zapewnia wygodę bez konieczności transportu delikatnego sprzętu przez użytkownika. Serwisant lub kierowca dociera pod wskazany adres na terenie Warszawy oraz okolicznych miejscowości w promieniu do 40 km, z czasem dojazdu do 1 godziny od zgłoszenia. W przypadku konieczności wykonania specjalistycznych pomiarów mikroelektronicznych wymagających stacjonarnej aparatury pomiarowej, sprzęt jest bezpiecznie odbierany i transportowany w trybie door-to-door. Diagnoza urządzenia przekazanego do serwisu w trybie door-to-door jest bezpłatna. Jeśli usterka nie zostanie usunięta w tym trybie, nie są naliczane żadne opłaty. Podczas wizyty serwisanta na miejscu wykonywana praca diagnostyczno-naprawcza jest płatna zgodnie z zakresem wykonanych czynności, natomiast sam dojazd pozostaje bezpłatny.
Większość standardowych usterek usuwamy podczas pierwszej wizyty, natomiast w przypadku skomplikowanych prac na laminacie czas naprawy z reguły nie przekracza 3 dni. Podstawowe zabiegi konserwacyjne, czyszczenie układu chłodzenia oraz optymalizacja i przyspieszanie działania systemu realizowane są w czasie do 24 godzin. Na cały okres trwania procedury serwisowej dostępny jest bezpłatny laptop zastępczy, wydawany bez kaucji i bez limitu czasowego. Do każdej naprawy stosowane są wyłącznie nowe, fabryczne komponenty, a na wykonaną usługę oraz zamontowane części udzielana jest gwarancja do 12 miesięcy. Ponad 20 lat doświadczenia oraz ponad 10 000 naprawionych urządzeń marki Lenovo (w tym linii ThinkPad, IdeaPad, Yoga, Legion, ThinkBook, Chromebook, LOQ oraz V-series) pozwala na precyzyjne i bezpieczne usunięcie nawet najbardziej złożonych awarii sprzętowych.
Najczęściej zadawane pytania (FAQ)
Czy matryca z wcześniejszego rocznika Yoga Slim 7x pasuje do nowszego modelu?
Z reguły nie. Poszczególne roczniki i rewizje mogą różnić się standardem taśmy sygnałowej eDP, rozstawem pinów w złączu na płycie głównej oraz systemem mocowania w pokrywie górnej. Każdy panel dobierany jest ściśle według numeru fabrycznego przypisanego do konkretnej konfiguracji sprzętowej.
Czy w modelu Lenovo Yoga Slim 7x 14 można rozbudować pamięć RAM?
Nie, konstrukcja tego ultrabooka opiera się na pamięci operacyjnej LPDDR wlutowanej na stałe w strukturę płyty głównej (BGA / PoP). Płyta nie posiada fizycznych slotów SO-DIMM. Ewentualna zmiana konfiguracji pamięci jest możliwa wyłącznie poprzez zaawansowany zabieg wymiany kości pamięci na płycie głównej i modyfikację konfiguracji w oprogramowaniu BIOS.
Jak odróżnić rocznik i wersję płyty głównej w moim laptopie?
Dokładną identyfikację umożliwia odczytanie numeru seryjnego z dolnej obudowy lub systemu BIOS, a także weryfikacja oznaczenia laminatu (tzw. motherboard part number nadrukowany bezpośrednio na zielonym lub czarnym laminacie PCB). Oznaczenie to jednoznacznie wskazuje rewizję układów zasilania i chłodzenia.
Jak zabezpieczyć laptop Yoga przed przegrzewaniem w codziennej pracy?
Zaleca się unikanie pracy na miękkich powierzchniach (koce, łóżka), które blokują dolne otwory wlotowe powietrza. Kluczowe jest także regularne, profilaktyczne czyszczenie komory wentylacyjnej oraz wymiana materiałów termoprzewodzących, co zapobiega zjawisku dławienia termicznego i wydłuża żywotność procesora oraz sekcji zasilania.
