Serwis Lenovo Yoga 510-15IKB Notebook — na co zwrócić uwagę

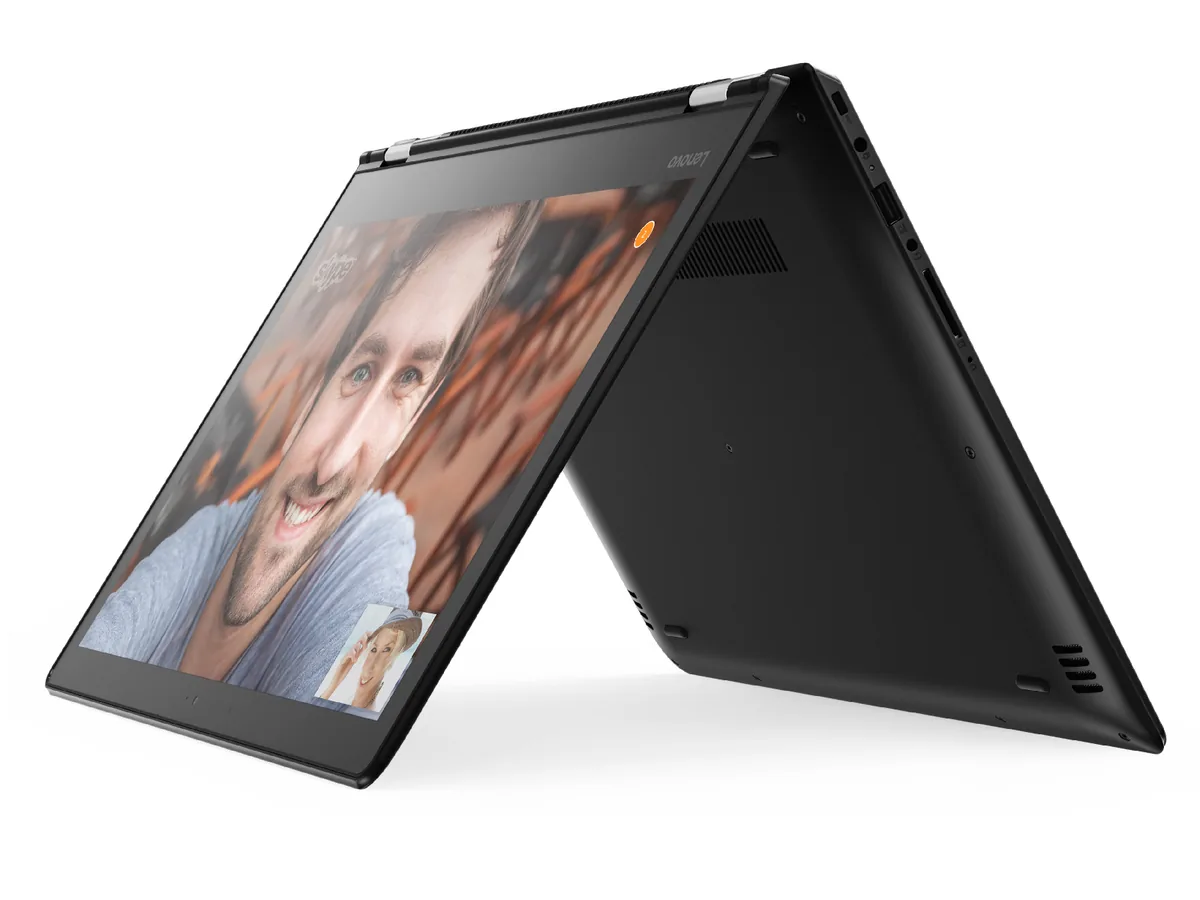

Konstrukcja hybrydowa łącząca cechy klasycznego komputera przenośnego oraz tabletu stawia przed podzespołami mechanicznymi i elektronicznymi specyficzne wymagania. Model Lenovo Yoga 510-15IKB Notebook należy do popularnej serii urządzeń konwertowalnych wyposażonych w zawiasy o pełnym zakresie obrotu trzystu sześćdziesięciu stopni. Taka budowa pozwala na pracę w kilku trybach: tradycyjnym laptopie, namiocie, podstawce oraz tablecie. Z biegiem czasu intensywna eksploatacja mechanizmu obrotowego, obciążenia termiczne układów scalonych oraz zużycie poszczególnych komponentów mogą prowadzić do specyficznych usterek. Właściwa diagnoza poprzedza każdą skuteczną naprawę, dlatego warto poznać kluczowe obszary konstrukcyjne tego modelu, które wymagają szczególnej uwagi podczas serwisowania.

Specyfika konstrukcji modelu Yoga 510-15IKB i typowe objawy usterek

Urządzenie z ekranem o przekątnej piętnastu i sześciu dziesiątych cala posiada stosunkowo dużą i ciężką pokrywę matrycy w porównaniu do mniejszych wariantów z rodziny Yoga. Duża dźwignia generowana podczas otwierania i obracania ekranu wywiera znaczny nacisk na elementy mocujące w obudowie. Z tego powodu jednym z najczęściej obserwowanych objawów jest utrudniony ruch zawiasów, wyczuwalny luz, trzeszczenie plastików lub rozchodzenie się dolnej pokrywy (palmrestu, czyli obudowy górnej zintegrowanej z klawiaturą) w okolicach narożników.

Drugą grupą symptomów są nieprawidłowości w działaniu wyświetlacza oraz panelu dotykowego (digitizera, czyli warstwy reagującej na dotyk palca). Do typowych objawów zalicza się:

• Brak reakcji na dotyk w wybranych strefach ekranu lub całkowite unieruchomienie funkcji dotykowej.
• Samoczynne rejestrowanie dotknięć (zjawisko znane jako ghost touching, wywoływane mikropęknięciami ścieżek lub naprężeniami mechanicznymi).
• Migotanie obrazu, zanikanie podświetlenia lub pionowe pasy pojawiające się przy zmianie kąta nachylenia pokrywy, co wskazuje na uszkodzenie taśmy sygnałowej eDP (embedded DisplayPort, przewodu przesyłającego obraz z płyty głównej do matrycy).
• Brak automatycznego obracania orientacji ekranu po przejściu w tryb tabletu, co wiąże się z pracą czujników położenia (akcelerometru i żyroskopu) lub komunikacją na magistrali płyty głównej.

Użytkownicy tego modelu zwracają również uwagę na kwestie związane z zasilaniem i temperaturą. Spadek wydajności pod obciążeniem (thermal throttling, czyli automatyczne obniżanie taktowania procesora w celu ochrony przed przegrzaniem), głośna praca wentylatora czy brak ładowania akumulatora to sygnały świadczące o konieczności weryfikacji układu chłodzenia lub sekcji zasilania.

Główne źródła problemów technicznych w Lenovo Yoga 510-15IKB

Analiza laboratoryjna usterek występujących w tym modelu pozwala wyodrębnić kilka głównych przyczyn powstawania awarii. Wynikają one zarówno ze specyfiki fizycznej urządzeń konwertowalnych, jak i naturalnego starzenia się materiałów eksploatacyjnych.

Przeciążenia mechaniczne i wyłamywanie gniazd gwintowanych

Wewnątrz obudowy zawiasy są przykręcone do mosiężnych tulei gwintowanych wtłoczonych w plastikowe elementy korpusu. Wraz z upływem czasu fabryczny smar w zawiasach traci swoje właściwości i ulega zapieczeniu, co drastycznie zwiększa opór przy otwieraniu. Siła potrzebna do obrócenia ekranu przenosi się bezpośrednio na plastikowe gniazda, doprowadzając do ich wyłamania. Uszkodzone mocowanie zawiasu zaczyna naciskać na płytę główną, taśmę matrycy lub gniazdo zasilania DC-IN (złącze wejściowe prądu stałego), co stwarza ryzyko zwarcia elektrycznego.

Zużycie i załamania wiązek sygnałowych

Przewody łączące płytę główną z matrycą, digitizerem, kamerą i mikrofonem przechodzą bezpośrednio przez oś obrotu zawiasu. Obrót o kąt trzystu sześćdziesięciu stopni powoduje ciągłe skręcanie i zginanie wiązki. Po kilku latach pracy może dojść do zmęczenia materiału miedzianych żył, pęknięcia izolacji lub przetarcia o metalową krawędź prowadnicy zawiasu.

Degradacja past termoprzewodzących i zanieczyszczenie radiatora

Procesor oraz dedykowany układ graficzny generują znaczną ilość ciepła, które odprowadzane jest przez miedziany ciepłowód (heatpipe) do radiatora przedmuchiwanego przez wentylator. Fabryczna pasta termoprzewodząca z czasem wysycha i traci zdolność efektywnego przekazywania energii cieplnej. Zbity kurz blokuje wylot powietrza, tworząc zwartą barierę (tzw. filc termiczny). Prowadzi to do chronicznego przegrzewania się układów BGA (Ball Grid Array, układów scalonych lutowanych bezpośrednio do płyty za pomocą kulek cynowych) i może skutkować ich degradacją lub uszkodzeniem lutowia.

Problemy sekcji zasilania i układu ładowania

W modelu Yoga 510-15IKB gniazdo zasilania jest elementem połączonym przewodowo lub osadzonym blisko mechanizmu zawiasu. Szarpnięcie przewodu zasilacza lub nacisk wyłamanego zawiasu może doprowadzić do pęknięcia wewnętrznego pinu zasilania. Z kolei w samej płycie głównej uszkodzeniu ulegają tranzystory MOSFET (polowe tranzystory z izolowaną bramką) w układzie przetwornicy głównej oraz sterownik ładowania (układ KBC/embedded controller lub układ chargera).

Procedura diagnostyczna i standardy naprawy

Rzetelna obsługa techniczna laptopa hybrydowego wymaga zachowania odpowiedniej kolejności działań oraz wykorzystania specjalistycznej aparatury pomiarowej. Nasze ponad 20 lat doświadczenia w branży pozwala na precyzyjne lokalizowanie problemów bez narażania delikatnych komponentów na uszkodzenie. Większość usterek usuwamy podczas pierwszej wizyty, natomiast w przypadkach wymagających zaawansowanych prac mikrolutowniczych lub rekonstrukcji tworzyw sprzęt trafia do pełnej diagnostyki stacjonarnej.

Proces serwisowy obejmuje następujące etapy:

• Wstępna weryfikacja elektryczna: Pomiar poboru prądu za pomocą zasilacza laboratoryjnego z regulacją napięcia i ograniczeniem prądowym. Pozwala to natychmiast stwierdzić obecność zwarcia w głównej linii zasilania (linia 19V/20V) lub brak startu przetwornic napięć wtórnych (3.3V, 5V, 1.05V, zasilanie pamięci RAM).
• Inspekcja mikroskopowa i termowizyjna: Wykorzystanie kamery termowizyjnej w celu wykrycia nadmiernie nagrzewających się elementów (np. uszkodzonych kondensatorów ceramicznych SMD lub zwartego układu przetwornicy) oraz mikroskopu stereoskopowego do oceny stanu ścieżek i połączeń lutowanych.
• Regeneracja lub wymiana zawiasów i obudowy: W przypadku uszkodzeń mechanicznych stosujemy wyłącznie nowe, nigdy nieużywane elementy zamienne lub przeprowadzamy rekonstrukcję punktów montażowych z użyciem żywic chemoutwardzalnych o podwyższonej odporności na ścinanie. Każdy zawias jest precyzyjnie regulowany, aby zmniejszyć opór pracy przy zachowaniu stabilności ekranu.
• Wymiana modułu wyświetlacza: Z uwagi na konstrukcję łączoną (matryca zespolona z szybą dotykową za pomocą kleju optycznego LOCA/OCA), przy pęknięciu szyby lub uszkodzeniu panelu zalecana jest wymiana kompletnego modułu ekranowego, co zapobiega powstawaniu plam i problemom z kalibracją dotyku.
• Kompleksowa konserwacja układu chłodzenia: Usunięcie zanieczyszczeń, mycie łopatek wentylatora, odtłuszczenie powierzchni rdzeni krzemowych alkoholem izopropylowym (IPA) oraz aplikacja pasty termoprzewodzącej o wysokiej przewodności cieplnej (wyrażanej w W/mK) oraz nowych termopadów (przekładek termicznych) na sekcji zasilania VRM.

Czas realizacji standardowej procedury konserwacyjnej lub optymalizacji działania z reguły nie przekracza 24 godzin, natomiast w przypadku bardziej złożonych napraw elektronicznych proces z reguły nie przekracza 3 dni. Na wykonane usługi oraz zamontowane nowe podzespoły udzielana jest gwarancja do 12 miesięcy. Na czas trwania procedury serwisowej udostępniany jest bezpłatny laptop zastępczy na cały czas naprawy, bez kaucji i limitu czasowego.

Ryzyko związane z niefachową naprawą i zalecenia eksploatacyjne

Podejmowanie prób samodzielnej naprawy laptopa konwertowalnego bez odpowiednich narzędzi i wiedzy niesie ze sobą wysokie ryzyko trwałego uszkodzenia urządzenia. Do najczęściej popełnianych błędów należą:

• Klejenie zawiasów uniwersalnymi klejami cyjanoakrylowymi: Substancje te nie wytrzymują naprężeń dynamicznych i po kilku ruchach pękają, zanieczyszczając wnętrze obudowy i uniemożliwiając późniejszą profesjonalną rekonstrukcję mocowań.
• Podważanie obudowy metalowymi narzędziami: Prowadzi do wyłamania delikatnych plastikowych zatrzasków, zarysowania powierzchni oraz ryzyka zwarcia elementów SMD na krawędziach płyty głównej.
• Demontaż bez odłączenia akumulatora: W nowoczesnych konstrukcjach z wewnętrznym akumulatorem litowo-polimerowym odpięcie baterii jest pierwszym krokiem po zdjęciu pokrywy dolnej. Przypadkowe dotknięcie śrubokrętem elementów płyty lub wpinanie taśmy matrycy pod napięciem skutkuje natychmiastowym spaleniem procesora lub układu KBC.
• Użycie niewłaściwych materiałów termoprzewodzących: Zastosowanie tanich past silikonowych lub zastąpienie termopadów pastą powoduje brak kontaktu radiatora z rdzeniem i przegrzanie układów w ciągu kilkunastu sekund od włączenia.

Aby zachować sprawność mechaniczną modelu Yoga 510-15IKB, zaleca się otwieranie pokrywy zawsze oburącz lub chwytając za centralną część górnej krawędzi, co równomiernie rozkłada siły na oba zawiasy. Warto również regularnie zlecać konserwację układu chłodzenia, co zapobiega twardnieniu materiałów termoprzewodzących i przegrzewaniu wnętrza.

Obsługa mobilna i procedury serwisowe

Usługa realizowana jest w wygodnym modelu dojazdowym. Dojazd realizowany jest w czasie do 1 godziny na obszarze Warszawy i okolic w promieniu 40 km. W przypadku konieczności wykonania zaawansowanych pomiarów na stanowisku laboratoryjnym sprzęt może zostać odebrany przez kierowcę w trybie door-to-door, gdzie diagnoza urządzenia jest w pełni bezpłatna. Jeśli naprawa nie zostanie zrealizowana w tym trybie, nie są naliczane opłaty za wykonane czynności diagnostyczne. Ponad 10 000 urządzeń naprawionych przez nasz zespół potwierdza skuteczność stosowanych procedur i precyzję działań serwisowych.

Najczęściej zadawane pytania (FAQ)

Czy po pęknięciu samej szyby dotykowej w Lenovo Yoga 510-15IKB można wymienić tylko ten element?
Odpowiedź: W tym modelu matryca LCD jest fabrycznie zespolona z panelem dotykowym warstwą przezroczystego kleju. Rozwarstwianie modułu wiąże się z dużym ryzykiem uszkodzenia delikatnego wyświetlacza. W profesjonalnych warunkach montuje się fabrycznie nowy, kompletny moduł (matryca, digitizer i ramka), co zapewnia idealną jakość obrazu, pełną czułość dotyku oraz brak pęcherzyków powietrza.

Dlaczego ekran nie obraca się automatycznie po złożeniu laptopa w tryb tabletu?
Odpowiedź: Problem może wynikać z usterki czujnika położenia umieszczonego na płycie modułu matrycy, uszkodzenia czujnika Halla (sensora reagującego na magnesy w obudowie informującego o kącie rozwarcia) lub problemów z magistralą I2C/USB w taśmie matrycy. Diagnoza obejmuje weryfikację sygnałów logicznych oraz stanu samej wiązki przewodów.

Co zrobić, gdy laptop bardzo mocno nagrzewa się od spodu i spowalnia działanie?
Odpowiedź: Jest to objaw ograniczenia przepływu powietrza przez zablokowany radiator oraz wyschnięcia pasty termoprzewodzącej na procesorze i karcie graficznej. Należy wykonać pełną konserwację układu chłodzenia, obejmującą czyszczenie kanałów wentylacyjnych, wymianę pasty na preparat o wysokiej przewodności cieplnej oraz montaż nowych termopadów.

Czy wyłamany zawias można naprawić bez konieczności kupowania całej nowej obudowy?
Odpowiedź: W wielu przypadkach możliwa jest skuteczna rekonstrukcja zerwanych punktów montażowych przy użyciu przemysłowych tworzyw utwardzanych chemicznie. Procedurę łączy się z czyszczeniem, smarowaniem i poluzowaniem śrub regulacyjnych zawiasu, co eliminuje naprężenia i przywraca płynny ruch bez konieczności ponoszenia kosztów zakupu całego korpusu.
