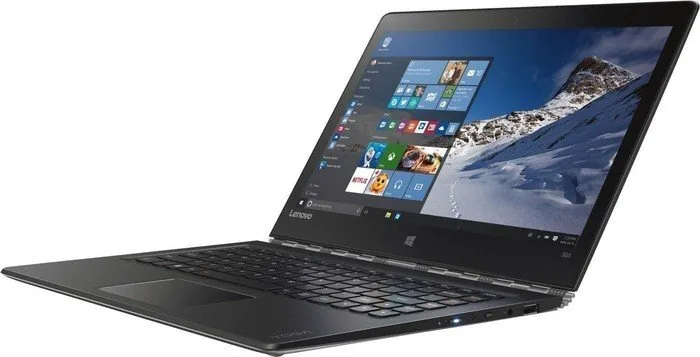

Serwis Lenovo Yoga 900S-12ISK-80ML004RMX — na co zwrócić uwagę

Seria urządzeń hybrydowych Lenovo Yoga łączy w sobie cechy klasycznego komputera przenośnego oraz funkcjonalność tabletu, dzięki zastosowaniu obrotowego mechanizmu zawiasów. Model Lenovo Yoga 900S-12ISK o oznaczeniu kodowym 80ML004RMX stanowi specyficzną konstrukcję w tej rodzinie — to ultrakompaktowy, bezwentylatorowy laptop (konstrukcja chłodzona pasywnie, pozbawiona wirujących wentylatorów) wyposażony w charakterystyczny zawias bransoletowy (ang. watchband hinge, czyli mechanizm złożony z setek drobnych metalowych elementów przypominających bransoletę zegarka). Z uwagi na skrajną miniaturyzację, niskonapięciową architekturę procesora oraz silnie zintegrowaną płytę główną, model ten wymaga specyficznego podejścia diagnostycznego i naprawczego. Wystąpienie anomalii w pracy urządzenia — takich jak brak reakcji na włącznik, problemy z ładowaniem przez port wielofunkcyjny czy niestabilność matrycy dotykowej — stanowi sygnał, że miniaturowa architektura wymaga weryfikacji przez doświadczonych techników.

Charakterystyka konstrukcji i typowe objawy usterek w Lenovo Yoga 900S-12ISK

Kompaktowe gabaryty urządzenia narzucają określone kompromisy konstrukcyjne. Wszystkie kluczowe podzespoły, w tym pamięć operacyjna RAM (pamięć o dostępie swobodnym, służąca do tymczasowego przechowywania danych uruchomionych programów), są wlutowane bezpośrednio w laminat płyty głównej (technologia BGA — montaż powierzchniowy za pomocą siatki kulek lutowniczych). Ograniczona przestrzeń wewnątrz obudowy oraz pasywny układ odprowadzania ciepła sprawiają, że komponenty pracują w specyficznych warunkach termicznych. W codziennej eksploatacji urządzenia o oznaczeniu 80ML004RMX można zaobserwować szereg powtarzających się objawów świadczących o postępującym zużyciu lub uszkodzeniu podzespołów.

Do najczęściej rejestrowanych objawów należą:

• Brak reakcji na podłączenie ładowarki lub przerywanie procesu ładowania: Urządzenie korzysta z portu zasilania zintegrowanego ze standardem przesyłu danych. Uszkodzenia mechaniczne złącza lub przeciążenia w układzie detekcji zasilania sprawiają, że bateria nie jest doładowywana, a laptop nie uruchamia się przy rozładowanym akumulatorze.
• Zanik obrazu, artefakty lub brak reakcji na dotyk przy zmianie kąta nachylenia ekranu: Konstrukcja 360 stopni wymaga ciągłej pracy wiązki sygnałowej matrycy (taśmy eDP — cyfrowego interfejsu przesyłającego obraz do ekranu). Przetarcia lub przerwania mikroskopijnych żył wewnątrz zawiasu bransoletowego prowadzą do migotania obrazu, czarnego ekranu lub fałszywych dotknięć (tzw. ghost touching — rejestrowanie dotyku bez fizycznego kontaktu palca z taflą ekranu).
• Całkowity brak reakcji na przycisk zasilania: Dioda sygnalizacyjna może migać w określonej sekwencji bądź pozostawać całkowicie wygaszona. Najczęściej oznacza to zwarcie w głównej linii zasilania (główna szyna dystrybucji napięcia, zazwyczaj oznaczana jako linia B+ lub VDD) lub uszkodzenie mikrokontrolera KBC (układ wbudowanego kontrolera klawiatury i zarządzania stanami zasilania płyty głównej).
• Drastyczny spadek wydajności (tzw. thermal throttling): Pasywne chłodzenie polega na przekazywaniu ciepła z procesora na cienki miedziany radiator (ang. heat spreader). Zeschnięcie fabrycznej pasty termoprzewodzącej (materiału wypełniającego mikroszczeliny między rdzeniem procesora a radiatorem) skutkuje natychmiastowym osiąganiem limitów temperaturowych i obniżaniem taktowania procesora do wartości minimalnych, co objawia się zacinaniem systemu operacyjnego nawet przy prostych czynnościach biurowych.
• Puchnięcie wbudowanego akumulatora litowo-polimerowego: Objawia się to unoszeniem powierzchni touchpada (gładzika dotykowego) lub trudnościami z domknięciem pokrywy. Jest to zjawisko niebezpieczne, wymagające bezzwłocznej interwencji serwisowej.

Przyczyny powstawania problemów w miniaturowych urządzeniach hybrydowych

Rozwój usterek w modelu Lenovo Yoga 900S-12ISK-80ML004RMX wynika z synergii kilku czynników: naturalnego zużycia materiałów poddawanych naprężeniom mechanicznym, wrażliwości miniaturowych układów scalonych na niestabilność napięć oraz specyfiki odprowadzania ciepła w obudowie o grubości kilkunastu milimetrów.

Warianty problemów można podzielić na trzy główne kategorie techniczne:

Po pierwsze, degradacja termiczna past i padów termoprzewodzących. Ponieważ laptop nie posiada wentylatora wymuszającego obieg powietrza, ciepło akumuluje się na małej powierzchni i jest powoli rozpraszane przez elementy obudowy. Po kilku latach fabryczny materiał termiczny traci elastyczność i właściwości przewodzenia, zamieniając się w kruchą substancję blokującą transfer ciepła. W konsekwencji procesor oraz sekcja zasilania pracują w temperaturach granicznych, co przyspiesza degradację połączeń lutowanych pod układami scalonymi.

Po drugie, zmęczenie materiałowe w obszarze zawiasu bransoletowego. Choć konstrukcja ta charakteryzuje się dużą trwałością mechaniczną, wewnątrz złożonego mechanizmu poprowadzona jest wiązka przewodów łączących płytę główną z matrycą LCD, panelem dotykowym (digitizerem) oraz kamerą internetową. Każdorazowe obracanie pokrywy o 360 stopni generuje naprężenia skręcające i zginające. Z czasem dochodzi do mikropęknięć w miedzianych żyłach sygnałowych lub uszkodzenia ekranowania elektromagnetycznego (warstwy chroniącej sygnał wideo przed zakłóceniami zewnętrznymi).

Po trzecie, wrażliwość układu zasilania USB-C / portu hybrydowego. Zastosowanie portu wielofunkcyjnego, który odpowiada zarówno za ładowanie, jak i transmisję danych, naraża kontroler zasilania (układ typu Power Delivery — układ scalony negocjujący parametry napięcia i prądu z zasilaczem) na skoki napięcia pochodzące z sieci elektroenergetycznej lub nieoryginalnych ładowarek. Przepięcie na linii wejściowej często prowadzi do uszkodzenia tranzystorów MOSFET (kluczy tranzystorowych załączających zasilanie) lub zwarcia w układzie ładowarki baterii (tzw. charger IC — układ scalony sterujący ładowaniem akumulatora).

Procedura diagnostyczna i technologia naprawy płyty głównej oraz podzespołów

Naprawa urządzeń o tak wysokim stopniu integracji wymaga zastosowania zaawansowanej aparatury pomiarowej oraz precyzyjnych technik lutowniczych. Wykorzystując ponad 20 lat doświadczenia w branży serwisowej i bazę ponad 10 000 naprawionych urządzeń, proces technologiczny realizowany jest według ściśle określonych standardów.

Diagnostyka układów zasilania rozpoczyna się od pomiarów rezystancji względem masy na wszystkich głównych cewkach przetwornic napięcia (elementach indukcyjnych obniżających napięcie z linii głównej do wartości wymaganych przez poszczególne układy, np. 3.3V, 5V, 1.05V, zasilanie pamięci RAM). Wykorzystujemy do tego precyzyjne mikrowoltomierze oraz zasilacze laboratoryjne z płynną regulacją ograniczenia prądowego. W przypadku wykrycia zwarcia (zerowej lub skrajnie niskiej rezystancji), lokalizacja uszkodzonego komponentu — na przykład przebitego kondensatora ceramicznego MLCC lub uszkodzonego tranzystora sekcji zasilania — odbywa się przy użyciu kamery termowizyjnej wysokiej rozdzielczości (urządzenia obrazującego rozkład temperatur na powierzchni laminatu w czasie rzeczywistym).

Zakres wykonywanych czynności naprawczych obejmuje:

• Regeneracja lub wymiana portów zasilania i komunikacji: Wylutowanie uszkodzonego gniazda przy użyciu stacji lutowniczej na gorące powietrze (hot-air) z kontrolowanym profilem temperaturowym, oczyszczenie padów lutowniczych i montaż nowego, fabrycznego elementu z wykorzystaniem spoiwa o odpowiedniej zawartości srebra i miedzi.
• Naprawa układów ładowania i zasilania płyty: Wymiana uszkodzonych układów scalonych przetwornic (np. ISL, BQ), kluczy tranzystorowych oraz programowanie wsadów pamięci mikrokontrolera KBC za pomocą dedykowanych programatorów programujących układy w technologii ISP (programowanie w układzie scalonym bez konieczności jego wylutowywania).
• Regeneracja toru sygnałowego matrycy i zawiasu: Precyzyjny demontaż mechanizmu bransoletowego, ocena stanu naprężeń poszczególnych ogniw oraz wymiana uszkodzonej wiązki przewodów eDP na fabrycznie nowy element.
• Kompleksowy serwis układu chłodzenia pasywnego: Usunięcie zdegenerowanych materiałów termicznych przy użyciu alkoholu izopropylowego o wysokiej czystości (IPA), chemiczne odtłuszczenie rdzenia procesora oraz nałożenie pasty termoprzewodzącej o wysokim współczynniku przewodzenia ciepła (W/mK) i dedykowanych termopadów na sekcję zasilania.
• Wymiana zintegrowanego modułu ekranu lub baterii: W przypadku uszkodzeń mechanicznych tafli szkła digitizera wymianie podlega kompletny moduł matrycy z dotykiem (ekran połączony optycznie ze szkłem ochronnym za pomocą kleju LOCA/OCA), co eliminuje ryzyko powstawania pęcherzy powietrza czy problemów z czułością dotyku. Zużyte akumulatory zastępowane są nowymi ogniwami.

Do wszelkich napraw stosujemy wyłącznie nowe części, co zapewnia pełną stabilność parametrów elektrycznych i mechanicznych. Na wykonane usługi montażowe i naprawy komponentowe udzielana jest gwarancja do 12 miesięcy.

Czego unikać i na co zwrócić uwagę przed oddaniem sprzętu do serwisu

Samodzielne próby ingerencji w konstrukcję Lenovo Yoga 900S-12ISK bez specjalistycznego zaplecza technicznego wiążą się z bardzo wysokim ryzykiem trwałego uszkodzenia urządzenia. Obudowa modelu 80ML004RMX jest zamykana na mikroskopijne zatrzaski z tworzywa sztucznego oraz śruby typu Torx o małym rozmiarze. Użycie nieodpowiednich narzędzi lub podważanie pokrywy metalowymi otwierakami prowadzi do wygięcia cienkiego stopu aluminium, odkształcenia obudowy, a w skrajnych przypadkach do pęknięcia tafli matrycy.

Najważniejsze aspekty, o których należy pamiętać:

• Nie wolno rozbierać zawiasu bransoletowego we własnym zakresie: Mechanizm ten składa się z setek precyzyjnie spasowanych elementów, a jego ponowne złożenie bez specjalistycznych przyrządów kalibrujących siłę docisku jest praktycznie niemożliwe. Niewłaściwe ułożenie kabli wewnątrz zawiasu grozi natychmiastowym ich przecięciem przy pierwszej próbie obrócenia ekranu.
• Odłączenie baterii to bezwzględny priorytet: Płyta główna tego modelu znajduje się pod stałym napięciem ze strony akumulatora, nawet gdy urządzenie jest wyłączone. Jakakolwiek próba manipulacji wewnątrz obudowy (np. wypinanie taśmy matrycy) bez uprzedniego fizycznego odpięcia złącza baterii prowadzi do natychmiastowego zwarcia w linii podświetlenia matrycy (napięcie rzędu kilkunastu woltów przedostaje się do linii sygnałowych procesora, trwale go uszkadzając).
• Unikanie niecertyfikowanych ładowarek uniwersalnych: Tanie zasilacze impulsowe często generują tętnienia napięcia oraz niepoprawnie interpretują protokoły komunikacyjne z kontrolerem Power Delivery, co prowadzi do przepalenia układów wejściowych płyty głównej.
• Wstępna weryfikacja programowa: Przed decyzją o naprawie sprzętowej warto upewnić się, czy brak obrazu nie wynika z zablokowania sterownika graficznego (kombinacja klawiszy Windows + Ctrl + Shift + B resetuje podsystem wideo) oraz czy system operacyjny wykrywa urządzenie wskazujące w menedżerze urządzeń.

Organizacja obsługi serwisowej i standard realizacji

Dla wygody użytkowników obsługa realizowana jest w całości w modelu dojazdowym, eliminując konieczność osobistego dostarczania sprzętu. Na obszarze Warszawy oraz okolicznych miejscowości w promieniu 40 km serwisant lub kierowca dojeżdża pod wskazany adres zazwyczaj w czasie do 1 godziny od momentu zgłoszenia. W przypadku prostszych interwencji konfiguracyjnych lub konserwacyjnych, większość usterek usuwamy podczas pierwszej wizyty bezpośrednio na miejscu.

W sytuacji, gdy charakter awarii wymaga zastosowania stacji lutowniczych BGA, mikroskopów inspekcyjnych czy zaawansowanej aparatury pomiarowej, sprzęt odbierany jest przez kierowcę w procedurze door-to-door (odbiór od klienta i zwrot pod te same drzwi po zakończonej naprawie). W trybie door-to-door diagnoza stanu technicznego jest całkowicie bezpłatna, a w przypadku rezygnacji z naprawy po przedstawieniu wniosków diagnostycznych lub braku technicznej możliwości naprawy obowiązuje zasada: nie naprawiliśmy — nie płacisz. Wizyta serwisanta na miejscu jest natomiast usługą płatną za wykonaną pracę diagnostyczną i serwisową, przy zachowaniu bezpłatnego dojazdu.

Standardowy czas realizacji prac przy płytach głównych i matrycach z reguły nie przekracza 3 dni roboczych, natomiast usługi takie jak czyszczenie układu termicznego czy optymalizacja oprogramowania realizowane są w czasie do 24 godzin. Na cały okres trwania procedury naprawczej udostępniany jest bezpłatny laptop zastępczy, który wydawany jest bez konieczności wpłacania kaucji i bez ograniczeń czasowych, co pozwala na zachowanie ciągłości pracy. Dla podmiotów gospodarczych oraz osób fizycznych wystawiana jest faktura bez VAT.

Najczęściej zadawane pytania (FAQ)

Czy w modelu Lenovo Yoga 900S-12ISK można rozbudować pamięć RAM, aby przyspieszyć działanie laptopa?
W tym konkretnym modelu kości pamięci RAM są wlutowane na stałe w strukturę płyty głównej (układy pamięci LPDDR3 montowane w technologii BGA). Konstrukcja nie posiada dodatkowych gniazd SO-DIMM (slotów rozszerzeń na moduły pamięci). Rozbudowa pojemności pamięci jest technologicznie nieopłacalna, natomiast skutecznym sposobem na przyspieszenie urządzenia jest wymiana dysku SSD na szybszy nośnik M.2 NVMe (o ile jest obsługiwany przez rewizję płyty) oraz pełna konserwacja termiczna usuwająca spowolnienia wywołane przegrzewaniem.

Dlaczego ekran dotykowy w Yoga 900S klika samoczynnie w losowych miejscach?
Zjawisko to jest najczęściej wywołane dwoma czynnikami: mikropęknięciem struktury przewodzącej digitizera (warstwy czujników dotykowych pod szkłem) w wyniku nacisku lub uszkodzeniem/przetarciem taśmy sygnałowej biegnącej wewnątrz zawiasu. Diagnoza polega na weryfikacji sygnałów na złączu płyty głównej oraz — w razie konieczności — wymianie kompletnego modułu wyświetlacza lub wiązki przewodów.

Czy brak wentylatora w tym modelu oznacza, że laptop w ogóle nie wymaga konserwacji chłodzenia?
Brak wentylatora eliminuje problem gromadzenia się kurzu na łopatkach wirnika, ale nie rozwiązuje kwestii starzenia się materiałów termoprzewodzących. Pasta termoprzewodząca oraz podkładki silikonowe (termopady) pod wpływem ciągłych cykli nagrzewania i stygnięcia wysychają, tracąc zdolność efektywnego przekazywania ciepła na radiator obudowy. Czyszczenie i wymiana pasty termoprzewodzącej są zalecane okresowo, aby chronić procesor przed degradacją termiczną.

Co zrobić, gdy laptop przestał się włączać po podłączeniu ładowarki do drugiego portu USB-C?
Model ten posiada dedykowane gniazdo obsługujące standard zasilania Power Delivery. Podłączenie ładowarki o niekompatybilnych parametrach lub wystąpienie przepięcia mogło doprowadzić do uszkodzenia układu zabezpieczającego na wejściu zasilania. Należy odłączyć zasilacz i przekazać sprzęt do weryfikacji laboratoryjnej, gdzie sprawdzony zostanie stan kontrolera ładowania oraz linii zasilającej.
