Konstrukcja hybrydowa Lenovo Yoga C930-13IKB i specyfika modelu 81C4004AMX

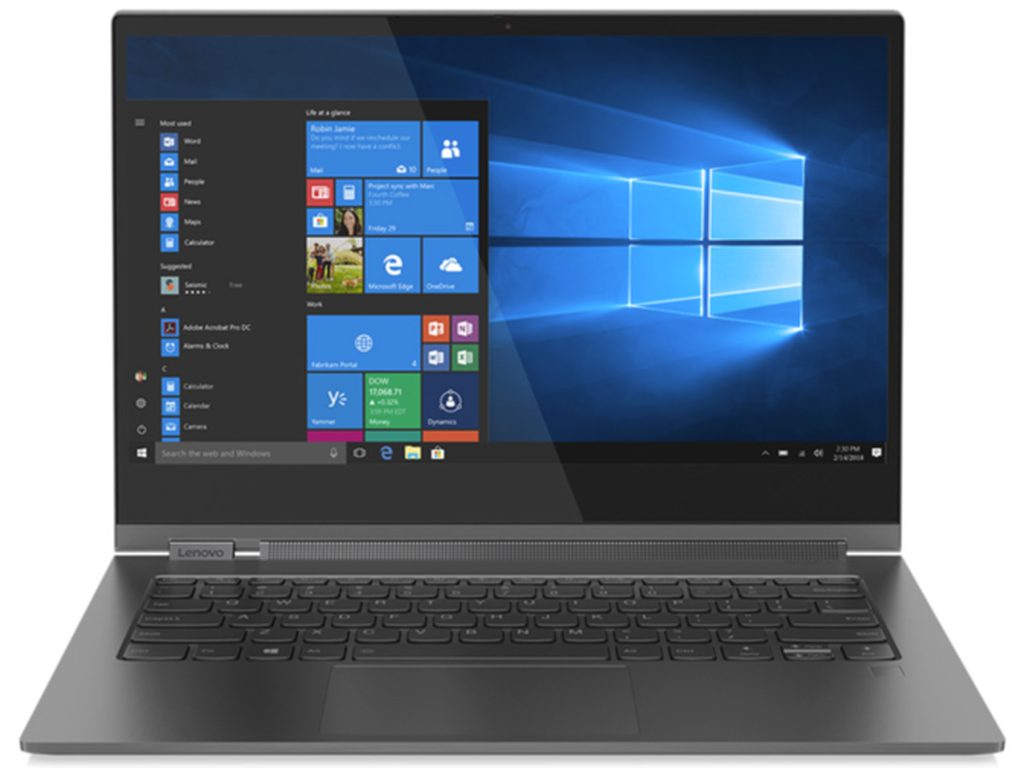

Model Lenovo Yoga C930-13IKB w konfiguracji 81C4004AMX to zaawansowany ultrabook konwertowalny typu 2w1, który wyróżnia się unikalną konstrukcją mechaniczną oraz miniaturyzacją podzespołów. Charakterystycznym elementem tej jednostki jest zintegrowany w zawiasie soundbar obrotowy (Rotating Sound Bar z przetwornikami audio), który odpowiada za emisję dźwięku niezależnie od pozycji roboczej urządzenia: tradycyjnego laptopa, namiotu czy tabletu. W tak zwartej aluminiowej obudowie zastosowano gęsto upakowaną płytę główną, wbudowany aktywny rysik z funkcją ładowania w gnieździe obudowy (garaged pen) oraz zasilanie i transmisję obrazu oparte na wielofunkcyjnych portach USB Typu C z obsługą standardu Thunderbolt (interfejs szybkiej transmisji danych i zasilania Power Delivery).
Eksploatacja tego typu urządzeń niesie ze sobą specyficzne wyzwania serwisowe. Ze względu na ciągłe obracanie ekranu o 360 stopni, elementy mechaniczne i wiązki sygnałowe poddawane są ciągłym naprężeniom skrętnym i zginającym. Ponadto smukła konstrukcja wymusza zintegrowanie pamięci operacyjnej RAM bezpośrednio na laminacie płyty głównej (układy wlutowane BGA bez tradycyjnych slotów SO-DIMM) oraz zastosowanie silnie skondensowanego układu chłodzenia. Diagnoza usterek w tym modelu wymaga precyzyjnej weryfikacji zarówno toru zasilania, magistrali komunikacyjnych, jak i integralności połączeń elastycznych.
Typowe objawy usterek w Lenovo Yoga C930-13IKB
W codziennej praktyce serwisowej jednostki z serii Yoga C930 trafiają na stanowisko diagnostyczne z kilkoma powtarzającymi się zespołami objawów. Zrozumienie natury problemu pozwala na szybkie zlokalizowanie wadliwego modułu lub komponentu elektronicznego.
Do najczęściej obserwowanych symptomów należą:
- Brak reakcji na podłączenie zasilacza lub wybiórcze ładowanie: Laptop ładuje się tylko przez jeden z dwóch dostępnych portów USB-C, przerywa ładowanie przy poruszeniu wtykiem lub nie reaguje na podłączenie sprawnej ładowarki z protokołem Power Delivery (standard inteligentnego negocjowania napięcia ładowania).
- Zaniki obrazu, migotanie lub brak reakcji dotyku: Podczas zmiany kąta nachylenia pokrywy matrycy obraz gaśnie, pojawiają się pionowe pasy, zakłócenia barwne lub przestaje działać digitizer (szklana warstwa dotykowa reagująca na palec i rysik). W skrajnych przypadkach podświetlenie matrycy działa, ale brak jest treści obrazu.
- Trzeszczenie, zanikanie dźwięku lub całkowita cisza w głośnikach: Uszkodzenie elastycznych taśm sygnałowych przechodzących przez obrotowy soundbar skutkuje przerwami w emisji dźwięku, metalicznymi trzaskami przy obracaniu zawiasu lub zwarciem linii audio do masy obudowy.
- Przegrzewanie się obudowy i spadek wydajności (thermal throttling): Wentylatory pracują nieustannie na maksymalnych obrotach, generując świst lub terkotanie, a system operacyjny drastycznie zwalnia taktowanie procesora pod obciążeniem z powodu przekroczenia bezpiecznych temperatur.
- Brak wykrywania rysika lub brak jego ładowania: Pióro schowane w obudowie nie uzupełnia energii, co uniemożliwia korzystanie z funkcji aktywnego wprowadzania pisma i rysowania.
- Brak startu płyty głównej: Dioda zasilania miga w określonej sekwencji (kod błędu POST), podświetlenie klawiatury zapala się na ułamek sekundy, lecz procesor nie podejmuje pracy.
Możliwe przyczyny problemów technicznych i warianty uszkodzeń
Złożoność konstrukcyjna Lenovo Yoga C930-13IKB sprawia, że identyczny objaw może wynikać z kilku odmiennych awarii sprzętowych. Prawidłowe zaklasyfikowanie problemu wymaga rozróżnienia uszkodzeń mechanicznych od elektrostatycznych i termicznych.
Uszkodzenia toru zasilania USB-C i kontrolerów Thunderbolt
Zasilanie realizowane przez gniazda USB-C podlega stałej kontroli dedykowanych układów scalonych, zwanych kontrolerami PD (Power Delivery IC) oraz multiplekserami sygnałowymi. W wyniku przepięć w sieci elektroenergetycznej, stosowania niecertyfikowanych ładowarek lub naprężeń mechanicznych na gnieździe dochodzi do przebicia tranzystorów MOSFET (kluczy załączających linie zasilania) w głównej gałęzi 20V. Uszkodzeniu ulega również sam kontroler zarządzający negocjacją zasilania, co odcina dopływ prądu do przetwornicy głównej i baterii.
Degradacja wiązek elastycznych i zawiasu obrotowego
Konstrukcja 360 stopni wymaga poprowadzenia przez wąskie szczeliny zawiasu soundbaru przewodów eDP (embedded DisplayPort — magistrala przesyłająca obraz o wysokiej rozdzielczości do matrycy), magistrali I2C/USB dla digitizera, anten sieci bezprzewodowej oraz wielożyłowych połączeń głośnikowych. Zmęczenie materiału wynikające z setek cykli otwierania i zamykania pokrywy prowadzi do mikropęknięć w miedzianych ścieżkach taśm sygnałowych (tzw. flex cable). W skrajnym przypadku przerwanie ekranowania wiązki może doprowadzić do zwarcia linii zasilania podświetlenia matrycy (zazwyczaj pełne napięcie baterii lub zasilacza) z liniami sygnałowymi procesora, powodując poważne uszkodzenie mostka hybrydowego w strukturze CPU.
Zanieczyszczenie i starzenie termoprzewodników
W tak cienkiej obudowie układ chłodzenia opiera się na spłaszczonej miedzianej rurce cieplnej (heatpipe) oraz miniaturowych turbinach wentylatorów z gęsto rozmieszczonymi łopatkami. Kurz tworzy zwartą barierę (tzw. filc) przy wylocie radiatora, uniemożliwiając przepływ powietrza. Ponadto fabryczna pasta termoprzewodząca z biegiem lat traci swoje właściwości plastyczne i wysycha, tracąc przewodność cieplną. Zjawisko to prowadzi do pracy krzemowych struktur procesora w temperaturach granicznych, co przyspiesza degradację połączeń lutowanych pod układem BGA.
Wady wbudowanej pamięci RAM LPDDR3 / LPDDR4
Ponieważ pamięć operacyjna w modelu 81C4004AMX jest wlutowana na stałe, jakiekolwiek uszkodzenie pojedynczej kości pamięci lub utrata kontaktu pod mikrokulkami lutowniczymi wywołuje błędy typu BSOD (Blue Screen of Death — niebieski ekran błędu krytycznego), zawieszanie się systemu podczas uruchamiania lub brak obrazu. Naprawa w takim przypadku nie polega na prostej wymianie modułu, lecz na precyzyjnej wymianie komponentów SMD/BGA przy użyciu stacji lutowniczych.
Procedura diagnostyczna i zaawansowane metody naprawcze
W niezależnym serwisie naprawa laptopów klasy premium, takich jak Lenovo Yoga C930, przebiega według ściśle określonych protokołów inżynieryjnych. Diagnoza poprzedza każdą ingerencję sprzętową i opiera się na pomiarach fizycznych parametrów płyty głównej.
Pomiary elektryczne i oscyloskopowe
Proces naprawy płyty głównej rozpoczyna się od rozpięcia baterii litowo-polimerowej, aby uniknąć przypadkowych zwarć. Następnie, przy pomocy mikroskopu stereoskopowego, następuje inspekcja optyczna w poszukiwaniu śladów korozji, upaleń lub pęknięć mechanicznych. Kolejnym krokiem są pomiary rezystancji do masy na wszystkich cewkach przetwornic napięć pomocniczych (gałęzie 3.3V, 5V, 1.05V, 1.8V, zasilanie pamięci oraz rdzenia procesora VCORE). Niska rezystancja wskazuje na zwarcie w danym sektorze.
W przypadku braku reakcji na włącznik serwisant analizuje sekwencję startową (Power Sequence), sprawdzając stany logiczne sygnałów na układzie KBC/EC (Embedded Controller — mikrokontroler zarządzający włączaniem, klawiaturą i ładowaniem). Za pomocą oscyloskopu weryfikowany jest przebieg sygnałów zegarowych generowanych przez rezonatory kwarcowe oraz komunikacja na magistralach I2C i SMBus.
Regeneracja i naprawa modułów lutowanych BGA
W przypadku zdiagnozowania uszkodzenia portów USB-C lub układów sterujących zasilaniem, wadliwe elementy są wylutowywane za pomocą stacji lutowniczej na gorące powietrze (hot-air) z zachowaniem profilu termicznego zapobiegającego przegrzaniu i rozwarstwieniu wielowarstwowego laminatu płyty (delaminacji PCB). Nowe złącza USB-C oraz kontrolery PD montowane są z użyciem wysokiej jakości spoiw lutowniczych.
Gdy uszkodzeniu ulegną wlutowane kości pamięci RAM, wykonywana jest operacja ich wymiany na nowe, sparowane fabrycznie układy lub przekonfigurowanie rezystorów logicznych (tzw. strapów konfiguracyjnych), aby wyłączyć uszkodzony bank pamięci, o ile architektura płyty na to pozwala.
Obsługa mechanizmu zawiasu i soundbaru
Wymiana lub regeneracja wiązek sygnałowych w zespole obrotowym Sound Bar wymaga demontażu osłon zawiasu z zachowaniem odpowiedniej siły docisku. Zastosowanie mają wyłącznie fabrycznie nowe, elastyczne taśmy transmisyjne, odporne na zmęczenie materiałowe. Podczas montażu regulowana jest również siła oporu samego zawiasu, co zapobiega wyłamywaniu mocowań zintegrowanych z aluminiową pokrywą matrycy.
Konserwacja układu odprowadzania ciepła
Kompleksowe czyszczenie układu chłodzenia w modelu Yoga C930 obejmuje demontaż modułu radiatora, ultradźwiękowe czyszczenie łopatek wentylatora, usunięcie stwardniałych pozostałości fabrycznych past oraz aplikację nowych, wysokowydajnych past termoprzewodzących o wysokiej przewodności cieplnej. W miejscach wymagających kompensacji odstępów montażowych stosowane są dedykowane termopady (elastyczne podkładki termoprzewodzące) o ściśle dobranej grubości i twardości.
Dobre praktyki eksploatacyjne i błędy przy samodzielnych próbach naprawy
Ultrabooki konwertowalne Lenovo Yoga wymagają specyficznej kultury technicznej. Wiele poważnych uszkodzeń trafiających do serwisu to rezultat niewłaściwego użytkowania bądź nieumiejętnych prób rozbiórki urządzenia w warunkach domowych.
Warto zwrócić uwagę na następujące aspekty:
- Ryzyko pęknięcia szklanej tafli digitizera: Ekran w modelu C930 jest zintegrowany ze szklanym panelem dotykowym. Otwieranie pokrywy za jeden z rogów zamiast pośrodku wprowadza siły skręcające, co może skutkować pęknięciem szkła bez widocznego uderzenia mechanicznego.
- Błędy przy demontażu dolnej pokrywy (dolnego kadłubka): Obudowa spasowana jest za pomocą ukrytych aluminiowych zatrzasków. Próba podważania metalowymi narzędziami powoduje odkształcenie krawędzi, uszkodzenie anten Wi-Fi umieszczonych na obrzeżach oraz ryzyko przebicia celi baterii litowo-polimerowej, co stwarza bezpośrednie zagrożenie pożarowe.
- Niewłaściwy dobór śrub montażowych: Śruby mocujące poszczególne elementy wewnętrzne różnią się długością. Wkręcenie zbyt długiej śruby w niewłaściwy otwór prowadzi do przewiercenia ścieżek sygnałowych wewnątrz wielowarstwowego laminatu płyty głównej lub wypchnięcia widocznego punktu na zewnątrz aluminiowej obudowy (tzw. pryszcz).
- Stosowanie ciekłego metalu zamiast pasty: Próba aplikacji ciekłego metalu (płynnego stopu galu i indu) na rdzeń procesora w laptopie przenośnym i obracanym niesie ogromne ryzyko wycieku przewodzącego stopu na elementy SMD wokół krzemu, co skutkuje natychmiastowym i nieodwracalnym zwarciem głównych linii zasilania.
Organizacja obsługi serwisowej z dojazdem
Naprawa urządzeń mobilnych realizowana jest w modelu dojazdowym, co eliminuje konieczność osobistego dostarczania sprzętu. Na obszarze Warszawy oraz okolicznych miejscowości w promieniu do 40 km dojazd realizowany jest w czasie do 1 godziny od zgłoszenia. W przypadku prostszych czynności konserwacyjnych, czyszczenia układu chłodzenia czy konfiguracji środowiska systemowego, większość usterek usuwamy podczas pierwszej wizyty bezpośrednio w miejscu wskazanym przez klienta.
W sytuacjach wymagających skomplikowanej diagnostyki laboratoryjnej, mikrolutowania układów BGA lub regeneracji toru zasilania, laptop jest zabezpieczany i odbierany przez kierowcę w procedurze door-to-door (odbiór i zwrot sprzętu pod wskazany adres). W tym trybie diagnoza weryfikująca źródło usterki jest bezpłatna. Jeśli naprawa nie zostanie zrealizowana z przyczyn technicznych, klient nie ponosi kosztów diagnozy w trybie door-to-door. Na czas trwania procedury naprawczej udostępniany jest bezpłatny laptop zastępczy bez kaucji i limitu czasowego, co pozwala zachować ciągłość pracy. Czas trwania naprawy z reguły nie przekracza 3 dni, natomiast standardowe czyszczenie i przyspieszanie realizowane jest w czasie do 24 godzin. Na wykonane usługi montażu wyłącznie nowych komponentów udzielana jest gwarancja do 12 miesięcy, a rozliczenie może zostać potwierdzone dokumentem takim jak faktura bez VAT.
Często zadawane pytania (FAQ)
Czy w modelu Lenovo Yoga C930-13IKB można rozbudować pamięć RAM?
Pamięć RAM w tym modelu jest zintegrowana (wlutowana bezpośrednio w płytę główną) w technologii BGA i nie posiada fizycznych slotów rozszerzeń SO-DIMM. Zwiększenie pamięci operacyjnej jest możliwe jedynie na drodze zaawansowanej operacji lutowania nowych układów pamięci w warunkach serwisowych, o ile płyta główna i wsad BIOS wspierają pożądaną konfigurację gęstości pamięci.
Dlaczego rysik umieszczony w obudowie nie działa po wyjęciu?
Wewnątrz gniazda rysika (garaged pen slot) znajdują się sprężynowe styki ładowania wewnętrznego superkondensatora lub małego akumulatora pióra. Przyczyną braku działania bywa zabrudzenie styków, ich mechaniczne wygięcie lub awaria obwodu ładowania 5V na płycie głównej. W pierwszej kolejności weryfikuje się stan fizyczny styków oraz napięcie podawane do gniazda.
Czy pęknięty zawias soundbaru wymaga wymiany całego ekranu?
Konstrukcja zawiasu z obrotowym głośnikiem stanowi niezależny moduł mechaniczno-akustyczny. W wielu przypadkach możliwa jest wymiana samych wewnętrznych prowadnic, tulei lub taśm połączeniowych bez konieczności kosztownej wymiany sprawnego panelu LCD z digitizerem, co pozwala znacząco ograniczyć zakres ingerencji w strukturę ekranu.
Co oznacza migająca pomarańczowa dioda przy porcie ładowania USB-C?
Migająca pomarańczowa dioda sygnalizacyjna najczęściej informuje o błędzie komunikacji pomiędzy zasilaczem a kontrolerem Power Delivery, zbyt niskim napięciu wejściowym, uszkodzeniu ogniw baterii lub zadziałaniu zabezpieczenia przeciwzwarciowego na głównym kluczu wejściowym płyty głównej. Wskazane jest wykonanie pomiarów napięć na wejściu układu ładowania.
