Charakterystyka konstrukcji Lenovo Yoga C940-14IIL (81Q9004GMH) i typowe symptomy eksploatacyjne

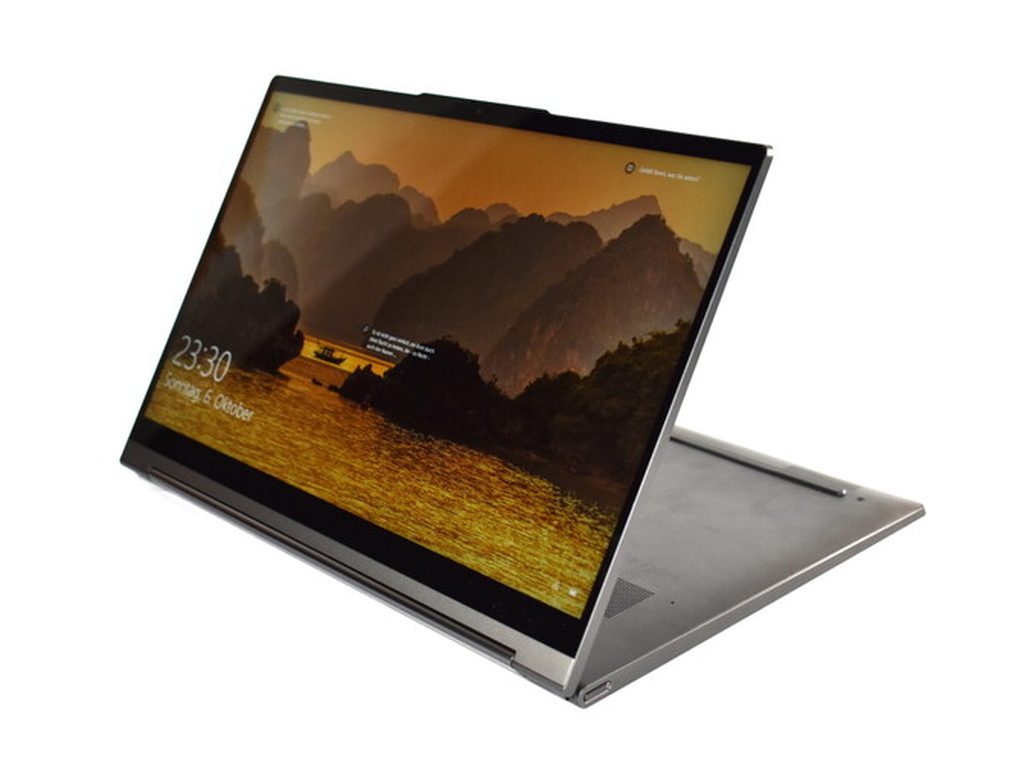

Model Lenovo Yoga C940-14IIL o oznaczeniu kodowym 81Q9004GMH reprezentuje segment konwertowalnych urządzeń przenośnych typu 2w1, wyposażonych w zawias obracany o 360 stopni oraz zintegrowany soundbar w osi obrotu ekranu. Zastosowanie procesorów Intel Core dziesiątej generacji (architektura Ice Lake) oraz zintegrowanego układu graficznego Intel Iris Plus Graphics w połączeniu ze smukłą obudową z frezowanego aluminium stawia przed układem chłodzenia i sekcją zasilania specyficzne wymagania termiczne. Kompaktowa budowa wymusza wysoki stopień integracji komponentów na płycie głównej (laminacie PCB), co bezpośrednio wpływa na charakterystykę potencjalnych usterek oraz metodykę ich usuwania.
W codziennym użytkowaniu tego wariantu serii Yoga użytkownicy najczęściej obserwują nieprawidłowości związane z kulturą pracy, zasilaniem oraz stabilnością obrazu podczas zmiany trybu pracy (z laptopa w tablet). Do najczęściej rejestrowanych symptomów należą:
- Nadmierne nagrzewanie się dolnej pokrywy obudowy w okolicy wylotów powietrza, któremu towarzyszy stała praca wentylatorów na maksymalnych obrotach (zjawisko throttlingu termicznego, czyli automatycznego obniżania taktowania procesora w celu redukcji temperatury).
- Brak reakcji na podłączenie zasilacza pod gniazda USB typu C obsługujące standard Thunderbolt 3 lub powolne ładowanie akumulatora litowo-polimerowego.
- Samoczynne wyłączanie się urządzenia podczas uruchamiania wymagających aplikacji obliczeniowych lub testów obciążeniowych.
- Zaniki podświetlenia matrycy IPS, migotanie obrazu lub brak reakcji panelu dotykowego (digitizera) podczas odchylania klapy matrycy pod określonym kątem.
- Trzaski, zniekształcenia lub całkowity brak dźwięku z obrotowego soundbara zintegrowanego w zawiasie.
- Brak wykrywania aktywnego piórka Lenovo Integrated Pen po wyjęciu z dedykowanego gniazda (garaged pen) lub brak ładowania jego wbudowanego kondensatora.
Przyczyny usterek sprzętowych w ultrabooku Lenovo Yoga C940-14IIL
Złożoność konstrukcyjna smukłych laptopów konwertowalnych sprawia, że źródło problemu może leżeć zarówno w naturalnym zużyciu materiałów eksploatacyjnych, jak i w mikrodefektach połączeń lutowanych czy układów scalonych. Analiza przypadków serwisowych tego modelu pozwala wyodrębnić kilka głównych grup przyczynowych.
Degradacja termiczna i przeciążenie układu chłodzenia
Układ chłodzenia w modelu Yoga C940-14IIL składa się z podwójnego miniaturowego wentylatora promieniowego oraz spłaszczonego ciepłowodu (heatpipe) odprowadzającego ciepło z rdzenia procesora do miniaturowego radiatora miedzianego. Z uwagi na niewielki przekrój żeberek radiatora, naturalne gromadzenie się kurzu oraz zanieczyszczeń z otoczenia prowadzi do powstania zwartej warstwy filcu blokującego przepływ powietrza. Równolegle fabryczna pasta termoprzewodząca po kilkunastu miesiącach pracy traci swoje właściwości plastyczne, ulegając wysuszeniu i krystalizacji. W konsekwencji rezystancja termiczna między rdzeniem krzemowym a stopą radiatora gwałtownie wzrasta, uniemożliwiając efektywny transfer energii cieplnej.
Uszkodzenia taśm sygnałowych i mechanizmów obrotowych w zawiasie soundbara
Unikalna konstrukcja zawiasu obrotowego, w którym zamknięto przetworniki akustyczne, wymaga przeprowadzenia wiązek sygnałowych matrycy eDP (embedded DisplayPort), linii zasilających digitizer oraz przewodów audio przez ruchome elementy mechaniczne. Każde otwarcie i zamknięcie laptopa poddaje te przewody naprężeniom skrętnym i zginającym. Z biegiem czasu dochodzi do mikropęknięć w miedzianych żyłach taśmy transmisyjnej, co objawia się zakłóceniami obrazu, przerwami w działaniu dotyku lub zakłóceniami w torze audio. Ponadto wyrobienie się tulei prowadzących w zawiasach może powodować asymetryczny nacisk na krawędzie matrycy, prowadząc do mechanicznego rozwarstwienia panelu LCD.
Awarie kontrolerów zasilania USB-C / Thunderbolt 3 i sekcji zasilania baterii
Zarządzanie energią w laptopie Lenovo Yoga C940 opiera się na zaawansowanym protokole USB Power Delivery (USB-PD), realizowanym przez dedykowane kontrolery zintegrowane na płycie głównej. Układy te są bezpośrednio narażone na przepięcia sieciowe, skoki napięcia podczas podłączania nieoryginalnych zasilaczy czy uszkodzenia elektrostatyczne (ESD). Przebicie tranzystorów MOSFET w linii wejściowej 20V lub uszkodzenie układu scalonego chargera (sterownika ładowania baterii) skutkuje całkowitym brakiem zasilania, brakiem detekcji podłączonej ładowarki lub niemożnością uruchomienia przetwornicy głównej 3.3V/5V.
Pamięć operacyjna LPDDR4X wlutowana w płytę główną (on-board memory)
W konfiguracji 81Q9004GMH pamięć RAM typu LPDDR4X jest na stałe wlutowana bezpośrednio w laminat płyty głównej (brak tradycyjnych gniazd SODIMM). Uszkodzenie pojedynczej kości pamięci w obudowie BGA (Ball Grid Array) w wyniku przegrzania lub naprężeń laminatu objawia się błędami typu Blue Screen of Death (BSOD), zawieszaniem systemu operacyjnego podczas ładowania sterowników lub brakiem procedury POST (Power-On Self-Test), sygnalizowanym jedynie pracą diody zasilania przy czarnym ekranie.
Procedury diagnostyczne i metodyka naprawy w niezależnym serwisie
Skuteczna naprawa zaawansowanego ultrabooka wymaga precyzyjnego zaplecza pomiarowego oraz doświadczenia w mikrolutowaniu układów SMD (Surface Mount Device) i BGA. Nasz zespół, dysponujący ponad 20-letnim doświadczeniem w obsłudze sprzętu komputerowego, realizuje procedury serwisowe według ściśle określonych standardów laboratoryjnych.
Weryfikacja pomiarowa i diagnostyka linii zasilania
W przypadku urządzeń nieuruchamiających się pierwszym krokiem jest podłączenie płyty głównej do zasilacza laboratoryjnego z regulacją prądową oraz odczyt poboru prądu w stanie spoczynku (standby) i podczas próby startu. Wykorzystujemy mikroskopy stereoskopowe do inspekcji optycznej laminatu w poszukiwaniu śladów korozji, zwarć lub uszkodzeń mechanicznych. Za pomocą multimetru cyfrowego oraz oscyloskopu weryfikujemy:
- Rezystancję głównych cewek przetwornic napięcia względem masy (identyfikacja gałęzi zasilania dotkniętej zwarciem).
- Prawidłowość przebiegów zegarowych na generatorach kwarcowych.
- Obecność i stabilność sygnałów logicznych magistrali SMBus/I2C komunikujących kontroler KBC (Embedded Controller) z układem chargera i pamięcią BIOS.
- Stan termiczny komponentów przy użyciu kamery termowizyjnej o wysokiej czułości, co pozwala błyskawicznie zlokalizować przegrzewający się układ scalony lub kondensator ceramiczny MLCC.
Regeneracja i konserwacja układu odprowadzania ciepła
Kompleksowa obsługa termiczna w modelu Yoga C940-14IIL obejmuje demontaż modułu chłodzenia, ultradźwiękowe czyszczenie łopatek wentylatorów oraz powierzchni radiatora, a także usunięcie zestarzałych past. W miejsce fabrycznych materiałów aplikujemy wysokiej klasy pasty termoprzewodzące o podwyższonym współczynniku przewodzenia ciepła oraz precyzyjnie dobrane termopady (podkładki termoprzewodzące) na sekcję zasilania VRM (Voltage Regulator Module). Wykonujemy również test szczelności komory parowej i rurek cieplnych, aby wykluczyć rozszczelnienie cieplne układu.
Wymiana komponentów BGA, gniazd i podzespołów mechanicznych
Wszelkie prace naprawcze realizowane są przy użyciu profesjonalnych stacji lutowniczych na podczerwień i gorące powietrze (hot-air) z kontrolowanym profilem temperaturowym, co zapobiega wygięciu wielowarstwowego laminatu płyty głównej. W przypadku napraw sprzętowych montujemy wyłącznie nowe, nigdy nieużywane komponenty zamienne. Dotyczy to zarówno układów scalonych, gniazd USB-C, gniazd ładowania rysika, jak i kompletnych modułów wyświetlacza wraz ze zintegrowanymi taśmami sygnałowymi i zawiasami. Każda naprawa płyty głównej lub podzespołów objęta jest okresem ochronnym do 12 miesięcy.
Zagrożenia wynikające z niefachowych prób samodzielnej naprawy
Konstrukcja ultrabooków z serii Yoga charakteryzuje się bardzo zwartym upakowaniem podzespołów, co sprawia, że próby ingerencji bez specjalistycznych narzędzi i wiedzy niosą ryzyko nieodwracalnego uszkodzenia urządzenia. Do najczęstszych błędów należą:
- Mechaniczne uszkodzenie matrycy przy demontażu: Panel dotykowy w modelu C940 jest fabrycznie laminowany klejem optycznym z ramką i pokrywą. Podważanie go tradycyjnymi metalowymi narzędziami prowadzi do pęknięcia szkła ochronnego lub uszkodzenia siatki pojemnościowej digitizera.
- Zwarcia przy odłączaniu akumulatora: Wypięcie złącza baterii litowo-polimerowej bez zachowania procedur ochrony przed wyładowaniami elektrostatycznymi (ESD) lub dotknięcie metalowym wkrętakiem elementów płyty w pobliżu gniazda baterii natychmiastowo niszczy kontroler KBC lub procesor.
- Zastosowanie nieodpowiednich materiałów termoprzewodzących: Użycie zbyt grubych termopadów powoduje brak należytego docisku radiatora do rdzenia procesora, co skutkuje natychmiastowym przegrzewaniem (thermal shutdown). Z kolei aplikacja past przewodzących prąd (np. na bazie płynnego metalu) na nieizolowane elementy SMD wokół rdzenia CPU grozi trwałym zwarciem zasilania głównego 20V bezpośrednio do linii procesora.
- Uszkodzenie śrub i gwintów w obudowie aluminiowej: Zastosowanie wkrętaków o niewłaściwym profilu końcówki (np. próba odkręcania śrub Torx wkrętakiem krzyżakowym) prowadzi do zniszczenia gniazd śrub oraz wyłamania gwintowanych tulei zatopionych w strukturze obudowy.
Organizacja obsługi serwisowej dla urządzeń Lenovo
Aby zapewnić maksymalną wygodę oraz skrócić czas przestoju urządzenia, proces obsługi zorganizowany jest w modelu mobilnym i wysyłkowym. Większość usterek usuwamy podczas pierwszej wizyty, jeśli charakter problemu pozwala na naprawę na miejscu u klienta. Na terenie Warszawy oraz w promieniu do 40 km serwisant dojeżdża pod wskazany adres w czasie do 1 godziny.
W przypadku skomplikowanych awarii płyty głównej, wymagających specjalistycznej diagnostyki laboratoryjnej, mikrolutowania pod mikroskopem lub wielogodzinnych testów stabilności, oferujemy bezpieczny transport door-to-door przez naszego kierowcę. Diagnoza urządzenia przekazanego w trybie door-to-door jest bezpłatna, a zasada braku opłat w przypadku braku możliwości usunięcia usterki dotyczy wyłącznie tego trybu obsługi. Czas realizacji standardowych napraw z reguły nie przekracza 3 dni roboczych, natomiast podstawowe czynności konserwacyjne, czyszczenie układu chłodzenia czy optymalizacja oprogramowania realizowane są w czasie do 24 godzin. Na cały okres trwania procedury naprawczej udostępniamy bezpłatny laptop zastępczy bez kaucji i limitu czasowego, co pozwala zachować ciągłość pracy.
Często zadawane pytania (FAQ)
Czy w modelu Lenovo Yoga C940-14IIL można rozbudować pamięć RAM?
Nie, w tym konkretnym wariancie pamięć operacyjna LPDDR4X jest na stałe wlutowana w płytę główną (układy scalone BGA). Nie ma fizycznej możliwości dołożenia modułu w gnieździe SODIMM. Ewentualna wymiana pamięci jest możliwa wyłącznie poprzez specjalistyczny zabieg wymiany wszystkich kości BGA na płycie głównej na nowe moduły o wyższej pojemności wraz z modyfikacją konfiguracji rezystorów logicznych (tzw. strapów pamięci) i oprogramowania układowego BIOS.
Dlaczego laptop bardzo mocno nagrzewa się z prawej strony i głośno szumi?
Jest to objaw zablokowania przepływu powietrza w miniaturowym radiatorze lub degradacji pasty termoprzewodzącej na procesorze. Wskutek utraty właściwości transmisyjnych pasty wentylatory wchodzą na najwyższe obroty, aby zrekompensować wzrost temperatury rdzenia. Zalecane jest wykonanie pełnej konserwacji układu chłodzenia, co przywraca stabilną temperaturę pracy i obniża poziom generowanego hałasu.
Co zrobić, gdy soundbar w zawiasie trzeszczy lub przestaje grać przy zmianie kąta otwarcia ekranu?
Taki objaw wskazuje na mechaniczne zużycie lub przetarcie wiązki audio przebiegającej przez oś zawiasu obrotowego. Należy unikać gwałtownego otwierania klapy, aby nie doprowadzić do zwarcia linii sygnałowych audio z liniami zasilania matrycy. Naprawa polega na demontażu zawiasu i wymianie uszkodzonej taśmy połączeniowej na fabrycznie nową.
Jakie dokumenty potwierdzają wykonanie naprawy w serwisie?
Po zakończeniu prac serwisowych klient otrzymuje szczegółowy protokół wykonanych czynności, pisemną gwarancję na wymienione komponenty (na okres do 12 miesięcy) oraz dokument rozliczeniowy w postaci faktury bez VAT.
