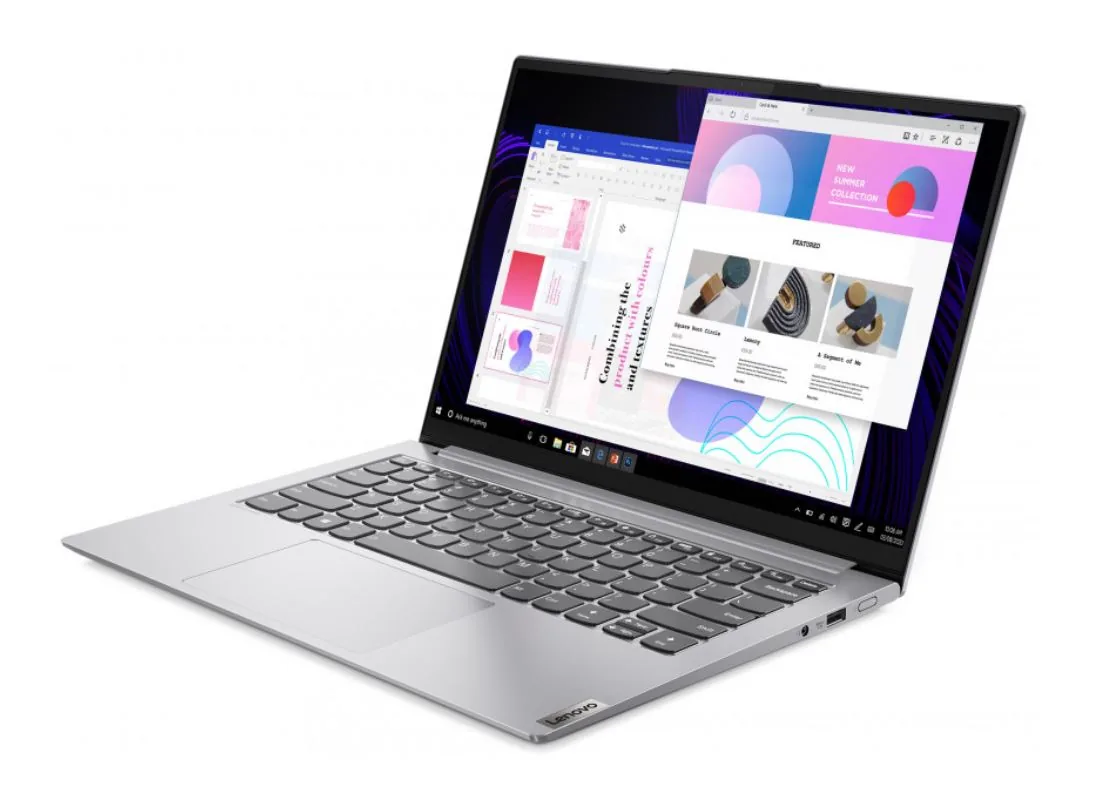

Serwis Lenovo Yoga Slim 7 Pro 14 OLED — na co zwrócić uwagę

Seria Lenovo Yoga Slim 7 Pro 14 OLED to rodzina ultrabooków zaprojektowana z myślą o mobilności, wysokiej wydajności obliczeniowej oraz precyzyjnym odwzorowaniu barw. Połączenie smukłej obudowy ze stopów aluminium z matrycą organiczną (ekranem OLED, w którym każdy piksel emituje własne światło bez konieczności stosowania tradycyjnego podświetlenia krawędziowego) stawia przed konstrukcją specyficzne wyzwania inżynieryjne. W codziennej eksploatacji kompaktowa architektura oznacza bardzo gęste upakowanie podzespołów na płycie głównej, co bezpośrednio wpływa na charakterystykę termiczną, podatność mechaniczną oraz specyfikę procesów serwisowych. Zrozumienie budowy tego modelu pozwala na trafną identyfikację symptomów zużycia lub uszkodzeń oraz wdrożenie procedur naprawczych zgodnych ze sztuką inżynierską.

Specyfika konstrukcyjna matrycy OLED i typowe objawy nieprawidłowości

Ekran OLED w modelu Lenovo Yoga Slim 7 Pro 14 cechuje się bardzo cienkim panelem szklanym, który jest zintegrowany z pokrywą matrycy. Z perspektywy serwisowej ten element wymaga szczególnej uwagi, ponieważ brak tradycyjnej warstwy dyfuzora i podświetlenia LED sprawia, że matryca jest wyjątkowo wrażliwa na mikronaprężenia skrętne generowane podczas otwierania pokrywy jedną ręką przy krawędzi. Do najczęściej diagnozowanych objawów w obrębie wyświetlacza należą:

• Pionowe lub poziome linie o stałym kolorze (uszkodzenie ścieżek sygnałowych COF, czyli połączenia elastycznej taśmy sterownika bezpośrednio ze szkłem panelu).
• Zjawisko powidoków lub nierównomiernego zużycia luminoforów (wypalenie statycznych elementów interfejsu, wynikające z długotrwałego wyświetlania nieruchomych pasków zadań lub aplikacji przy wysokiej jasności).
• Migotanie obrazu przy niskich poziomach jasności (nieprawidłowości w działaniu układu PWM, czyli modulacji szerokości impulsów regulującej jasność diod organicznych, bądź usterka przetwornicy zasilającej panel).
• Całkowity brak obrazu przy zachowanej pracy podzespołów bazowych (uszkodzenie linii zasilania matrycy VDD/VSS na płycie głównej lub pęknięcie wewnętrznej struktury szklanej bez widocznych śladów na zewnętrznej powłoce).
• Zniekształcenia barwne i przebarwienia w określonych partiach ekranu (efekt degradacji termicznej spowodowany bliskim sąsiedztwem wylotów układu chłodzenia).

W przypadku zdiagnozowania fizycznej wady struktury organicznej jedynym technologicznie poprawnym rozwiązaniem jest wymiana modułu wyświetlacza. W naszych działaniach stosujemy wyłącznie nowe komponenty, co zapobiega problemom z niejednorodną degradacją subpikseli, która występuje w częściach pochodzących z demontażu.

Układ chłodzenia w zwartej obudowie a zjawisko dławienia termicznego

W ultrabooku o grubości kilkunastu milimetrów odprowadzenie ciepła z procesorów o podwyższonym limicie mocy stanowi wyzwanie konstrukcyjne. Układ chłodzenia w Lenovo Yoga Slim 7 Pro 14 składa się z dwóch miniaturowych wentylatorów promieniowych, płaskich miedzianych rurek cieplnych (heatpipe, czyli elementów transportujących ciepło poprzez przemianę fazową cieczy wewnątrz miedzianej rurki) oraz gęsto użebrowanych radiatorów aluminiowych. Ograniczona przestrzeń wewnątrz obudowy sprzyja szybkiej akumulacji pyłu i zanieczyszczeń stałych, co prowadzi do drastycznego spadku wydajności przepływu powietrza.

Objawami degradacji układu chłodzenia są ciągła praca wentylatorów na maksymalnych obrotach, odczuwalnie gorąca dolna pokrywa robocza oraz zjawisko dławienia termicznego (thermal throttling, czyli automatyczne obniżanie taktowania zegarów procesora i zintegrowanego układu graficznego w celu ochrony krzemu przed przegrzaniem). Długotrwała praca w temperaturach przekraczających dopuszczalne normy prowadzi do wysychania fabrycznej pasty termoprzewodzącej (utraty elastyczności nośnika silikonowego) oraz degradacji ciekłych termopadów na sekcji zasilania VRM (układzie przetwornic napięcia odpowiedzialnym za dostarczanie stabilnego prądu do rdzeni obliczeniowych). Zabiegi konserwacji termicznej, takie jak czyszczenie i optymalizacja odprowadzania ciepła, realizujemy w czasie do 24 godzin.

Architektura płyty głównej i sekcja zasilania USB-C Power Delivery

Płyta główna w tym modelu została zaprojektowana w oparciu o pełną integrację podzespołów. Pamięć operacyjna LPDDR jest wlutowana bezpośrednio w laminat płyty głównej (BGA, układ montażu powierzchniowego z połączeniami w postaci kulek ze stopu lutowniczego), podobnie jak procesor oraz kontrolery interfejsów komunikacyjnych. Brak gniazd SO-DIMM oznacza, że jakakolwiek niestabilność pamięci RAM objawiająca się błędami typu Blue Screen of Death (zrzutami pamięci spowodowanymi naruszeniem spójności danych) wymaga zaawansowanej diagnostyki oscyloskopowej oraz naprawy na poziomie mikrolutowania.

Szczególnym punktem konstrukcyjnym jest sekcja zasilania realizowana wyłącznie za pośrednictwem portów USB-C z protokołem Power Delivery (standardem negocjacji wyższego napięcia zasilania między ładowarką a płytą główną). Do typowych usterek tego modułu należą:

• Uszkodzenie kontrolera ładowania (układu scalonego typu KBC/EC lub dedykowanego układu IC Power Delivery zarządzającego sekwencją startową zasilania).
• Mechaniczne wyłamanie lub zużycie styków wewnątrz gniazda USB-C (prowadzące do zwarcia linii danych z linią zasilania VBUS o napięciu dochodzącym do 20V).
• Przebicie tranzystorów MOSFET w głównej gałęzi zasilającej (kluczy tranzystorowych odcinających zasilanie przy wykryciu nieprawidłowych parametrów prądu).
• Przejście płyty głównej w tryb zabezpieczenia zwarciowego (brak reakcji na przycisk włącznika, brak diody sygnalizacyjnej LED przy porcie ładowania).

Zawiasy, obudowa i naprężenia mechaniczne

Konstrukcja obudowy wykonana ze stopu aluminium zapewnia sztywność, jednak punkty mocowania zawiasów ekranu podlegają nieustannym siłom dźwigni. W modelu Yoga Slim 7 Pro 14 zawiasy są zakotwiczone w metalowych gniazdach za pomocą miniaturowych śrub. Z biegiem czasu, w wyniku naturalnego wzrostu oporu na osiach obrotowych (zatarcia mechanizmu ciernego na skutek pyłu i utraty smarowania), siły przenoszone na obudowę i prowadnice matrycy gwałtownie rosną.

Pojawienie się szczelin między dolną a górną częścią kadłubka, charakterystyczne trzaski podczas otwierania lub odstawanie narożników ekranu to sygnały ostrzegawcze świadczące o postępującym uszkodzeniu mocowań. Zignorowanie tego problemu w laptopie z matrycą OLED niesie bezpośrednie ryzyko pęknięcia szklanego substratu panelu wyświetlacza, co diametralnie podnosi zakres prac serwisowych.

Procedura diagnostyki i naprawy w niezależnym serwisie

Proces obsługi opiera się na mobilnym modelu dojazdowym. Dojazd na terenie Warszawy oraz w promieniu do 40 km realizowany jest w czasie do 1 godziny. W ramach obsługi door-to-door urządzenie jest odbierane bezpośrednio z wyznaczonego miejsca przez kierowcę, a bezpłatna diagnoza pozwala precyzyjnie ustalić źródło usterki przed podjęciem jakichkolwiek działań technicznych. Na cały okres trwania procedury zapewniany jest bezpłatny laptop zastępczy, bez limitu czasowego i bez konieczności wpłacania kaucji.

Diagnostyka laboratoryjna obejmuje weryfikację napięć na cewkach przetwornic za pomocą mikroskopu stereoskopowego i multimetru cyfrowego, inspekcję termowizyjną płyty głównej (w celu detekcji elementów wykazujących nienaturalną emisję cieplną pod napięciem pomocniczym) oraz testy integralności sygnałów cyfrowych. W przypadku napraw układów zasilania wymieniane są uszkodzone komponenty SMD/BGA z zachowaniem restrykcyjnych profili temperaturowych lutowania bezołowiowego. Każda naprawa, która z reguły nie przekracza 3 dni roboczych, kończy się wielogodzinnymi testami stabilności pod pełnym obciążeniem syntetycznym. Na wykonane prace udzielana jest gwarancja do 12 miesięcy, a rozliczenie dokumentuje faktura bez VAT.

Czego unikać podczas eksploatacji i samodzielnych prób ingerencji

Samodzielne próby naprawy ultrabooków Lenovo Yoga Slim 7 Pro 14 OLED bez odpowiedniego zaplecza warsztatowego niosą wysokie ryzyko nieodwracalnych uszkodzeń. Poniżej zestawiono najczęstsze błędy techniczne:

• Otwieranie obudowy bez odpięcia zasilania bateryjnego: Odłączenie lub podłączenie taśmy sygnałowej eDP/MIPI matrycy OLED przy wpiętym akumulatorze powoduje natychmiastowe przebicie linii podświetlenia/zasilania matrycy bezpośrednio do linii sygnałowych procesora, co trwale niszczy układ SoC (System on Chip, procesor zintegrowany z mostkiem południowym).
• Używanie nieodpowiednich narzędzi do podważania zaczepów: Metalowe otwieraki powodują mikropęknięcia krawędzi panelu OLED oraz zwarcia elementów dyskretnych na skraju laminatu płyty głównej.
• Stosowanie ciekłego metalu zamiast pasty termoprzewodzącej: Ze względu na aluminiowe i miedziane elementy układu chłodzenia oraz brak fabrycznej bariery ochronnej wokół rdzenia krzemowego, ciekły metal (stop galu i indu) może doprowadzić do korozji chemicznej lub zwarcia ścieżek zasilających.
• Czyszczenie wentylatorów sprężonym powietrzem bez ich zablokowania: Swobodny obrót łopatek pod wpływem silnego strumienia powietrza przekształca silnik wentylatora w prądnicę, generując napięcie wsteczne zdolne uszkodzić kontroler obrotów na płycie głównej.

Najczęściej zadawane pytania (FAQ)

Czy po wymianie uszkodzonego ekranu OLED konieczna jest ponowna kalibracja kolorów?
Montaż nowego modułu wyświetlacza wymaga zestrojenia zintegrowanego układu sterującego z profilem barwnym zapisanym w pamięci EEPROM panelu. W trakcie procedury serwisowej wgrywane są odpowiednie tablice kalibracyjne DCI-P3 i sRGB, co gwarantuje pełną zgodność odwzorowania barw z parametrami fabrycznymi.

Co oznacza komunikat o wolnym ładowaniu po podłączeniu oryginalnego zasilacza USB-C?
Tego typu zachowanie wskazuje najczęściej na uszkodzenie linii komunikacyjnej CC (Configuration Channel, pinu w złączu USB-C służącego do negocjacji profilu zasilania) lub usterkę układu kontrolera Power Delivery na płycie głównej. Urządzenie w trybie awaryjnym pobiera wówczas jedynie minimalny prąd bazowy.

Czy w przypadku uszkodzenia pamięci RAM w modelu Yoga Slim 7 Pro 14 możliwa jest jej naprawa bez wymiany całej płyty?
Tak, procedura naprawy polega na wylutowaniu uszkodzonych kości BGA, oczyszczeniu padów lutowniczych na laminacie, naniesieniu nowych kulek ze spoiwa (reballing) na nowe kości pamięci o identycznej architekturze oraz ich precyzyjnym wlutowaniu z modyfikacją konfiguracji rezystorów strapujących w obwodzie BIOS.

Jakie objawy daje zużycie mechaniczne portu USB-C w tym modelu?
Podstawowym symptomem jest przerywanie ładowania przy delikatnym poruszeniu wtykiem przewodu, brak wykrywania zewnętrznych monitorów DisplayPort przez złącze ze wsparciem Thunderbolt/USB4 lub nadmierne nagrzewanie się metalowej wtyczki w trakcie poboru prądu.
